Jak działa przekaźnik SSR-5A-D ?

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Załączenie stycznika sygnalizuje czerwony znacznik w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

Cechy przekaźnika

• Załączanie obciążenia w "zerze" – redukcja udaru prądowego podczas załączania obwodu (np. oświetlenia LED);
• Wbudowane zabezpieczenie termiczne i sygnalizacja pracy ;
• Bezgłośna praca;
• Załączenie bez iskrzenia lub drgania styków;
• Nielimitowania ilość załączeń;

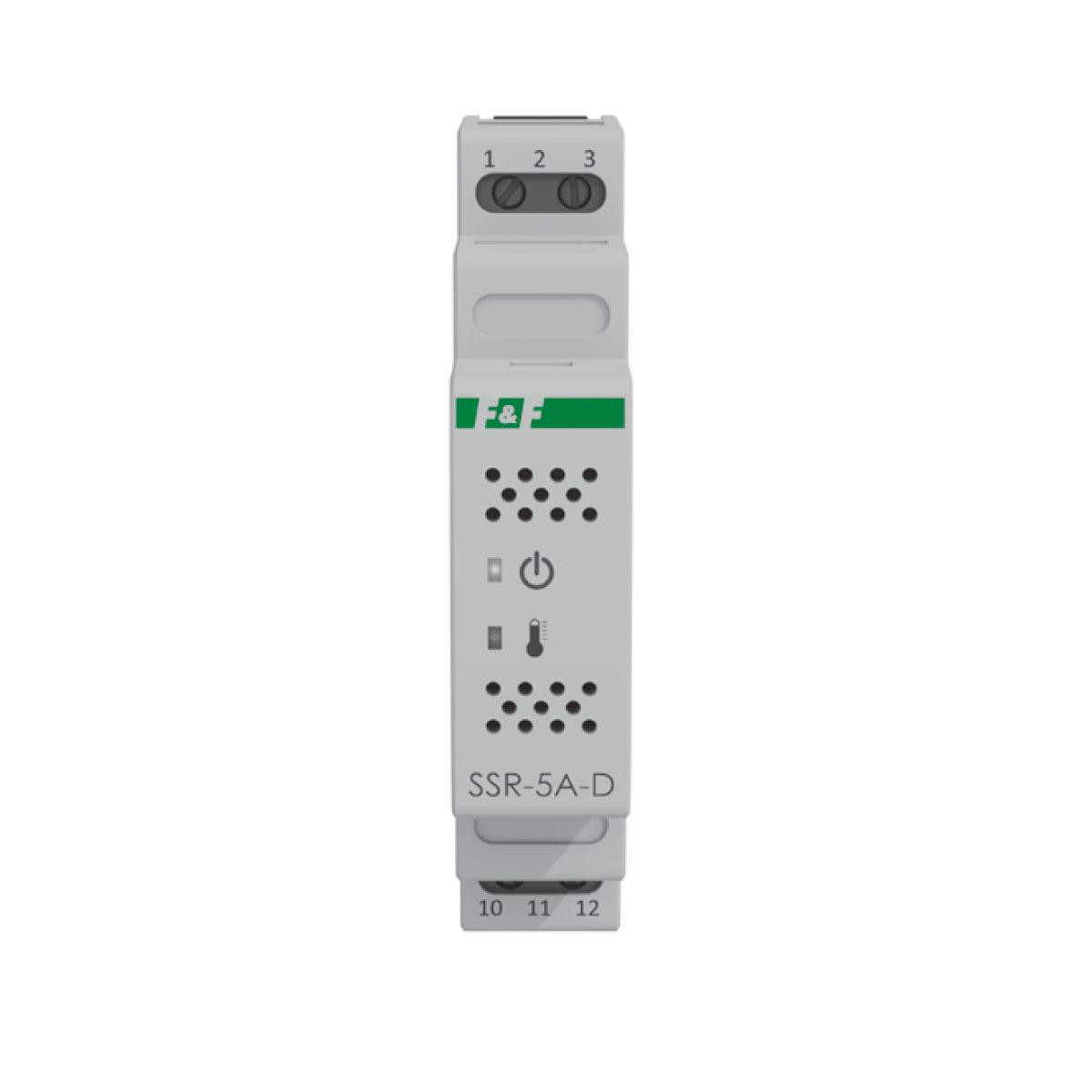

Działanie półprzewodnikowego przekaźnika SSR-5A-D

Podanie napięcia na zaciski sterujące 1-3 (por. zakładka SCHEMAT ) powoduje uruchomienie łącznika elektronicznego zamykającego obwód pomiędzy zaciskami 10-12. Zamknięcie obwodu następuje w momencie przejścia sinusoidy napięcia zasilania przez „zero”. Pozwala to ograniczyć udary prądowe podczas podłączania obciążenia o charakterze pojemnościowym. Załączenie obwodu sygnalizuje włączenie zielonej kontrolki . Po zaniku napięcia zasilania następuje otwarcie styku pomiędzy zaciskami 10-12.


Zabezpieczenie termiczne

Przekaźnik SSR-5A-D posiada układ zabezpieczenia termicznego. Odłącza on obciążenie w przypadku przekroczenia dopuszczalnej temperatury wewnątrz urządzenia. Zadziałanie zabezpieczenia sygnalizuje załączenie czerwonej kontrolki. Gdy temperatura wewnątrz urządzenia spadnie do bezpiecznego poziomu, obciążenie zostaje ponownie automatycznie włączone.

• Napięcie zasilania: AC: 5÷27 V AC; DC: 5÷32 V DC
• Wyjście - napięcie znamionowe: 230 V AC
• Wyjście - prąd znamionowy: 5 A
• Wyjście - styki: 1×NO
• Wyjście - maksymalny prąd załączenia: 150 A/10 ms
• Wyjście - opóźnienie zadziałania: mniej niż 20 ms
• Wyjście - strata mocy (dla 5 A): 4 W
• Izolacja IN/OUT: 3 kV
• Wyjście - element wykonawczy: triak
• Zabezpieczenie termiczne: 100°C
• Przyłącze: zaciski śrubowe 2,5 mm²
• Pobór mocy: 0,2 W
• Temperatura pracy: -20÷50°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
