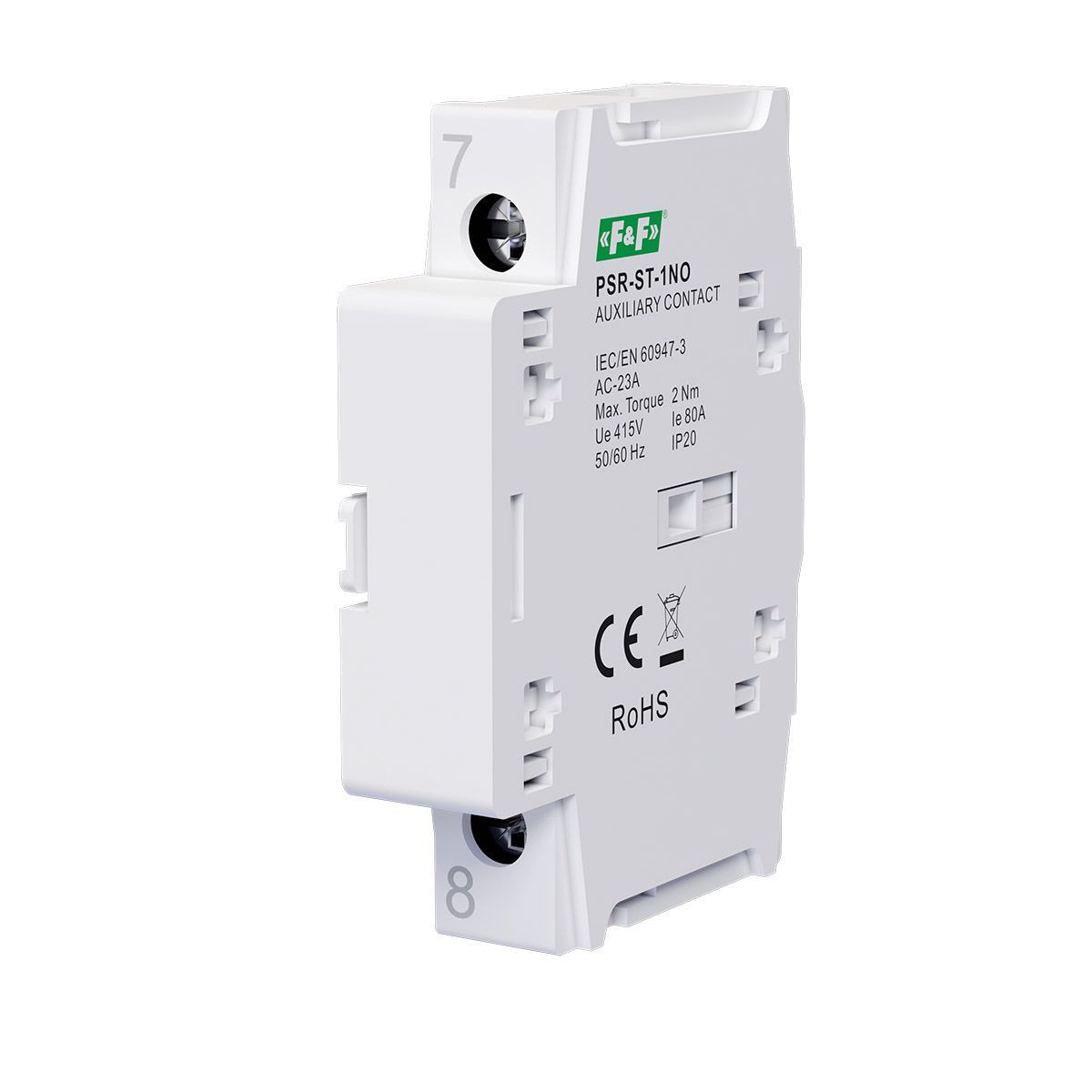

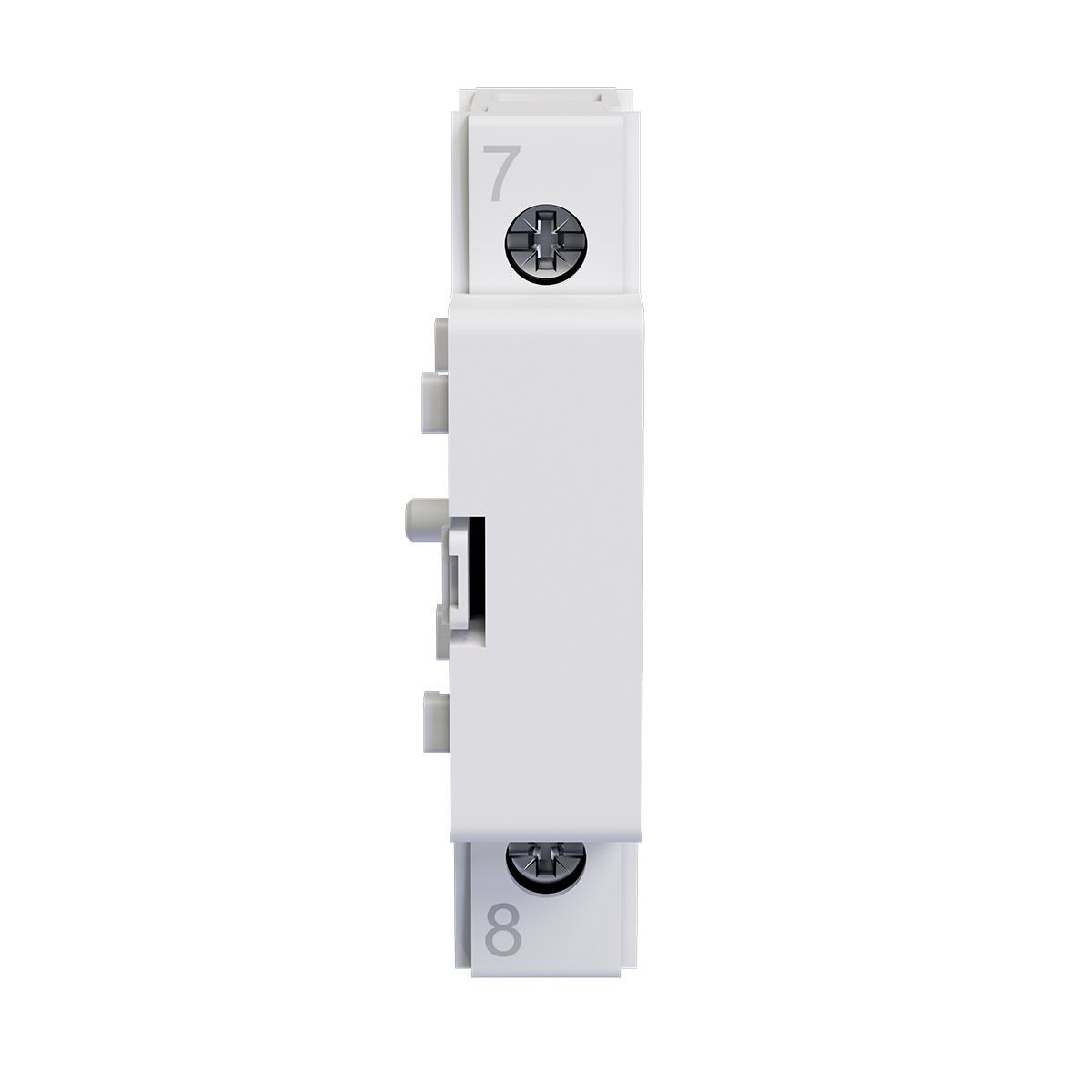

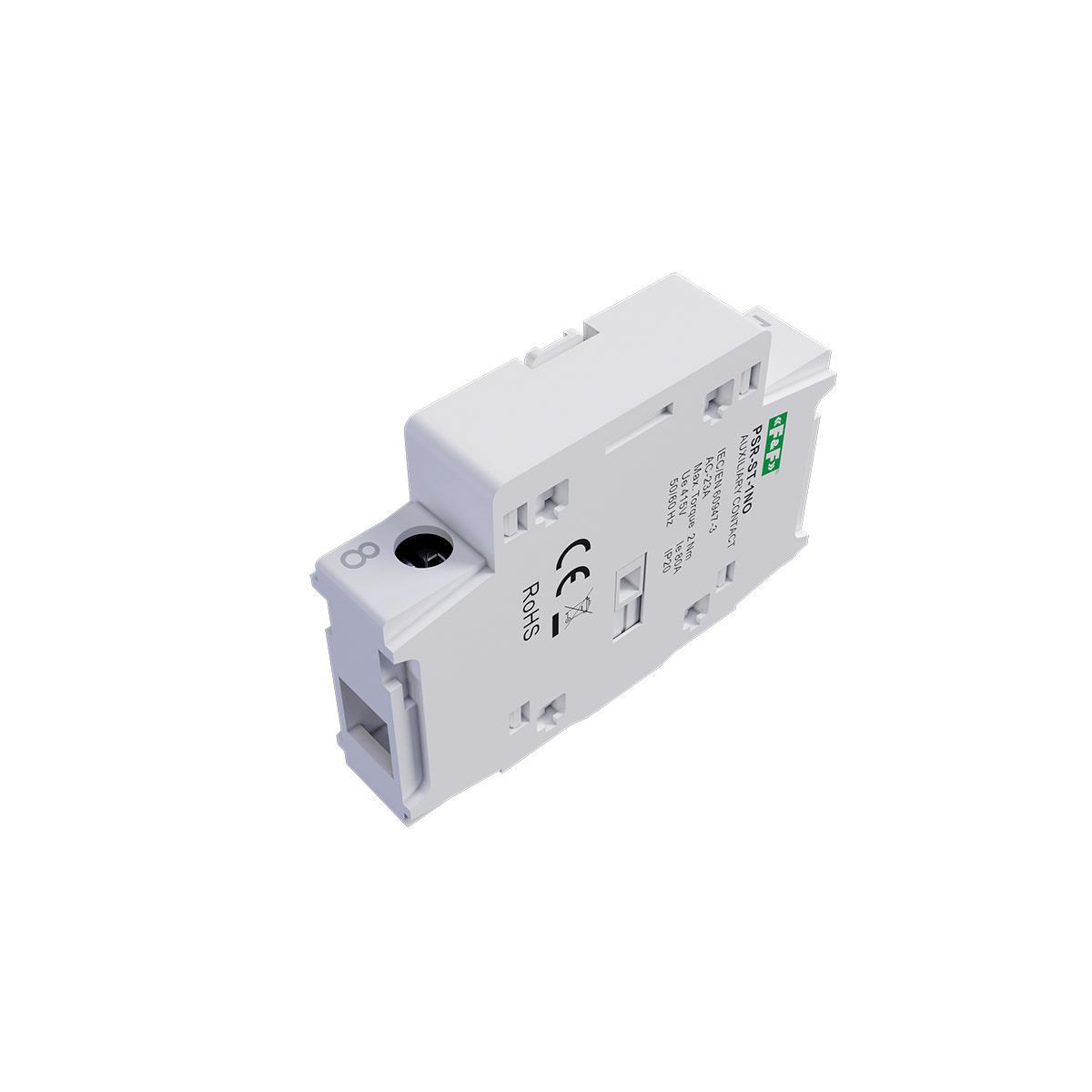

Podstawowe parametry styku pomocniczego PSR-ST-1NO

• Napięcie łączeniowe: 415 V AC
• Prąd znamionowy: 80 A (AC-21B, AC-22A, AC-23B)
• Moc łączeniowa: 18,4 kW
• Częstotliwość znamionowa: 50–60 Hz
• Napięcie izolacji / udarowe: 800 V / 8 kV
• Wytrzymałość mechaniczna: 10 000 cykli
• Przyłącze: zaciski śrubowe, przewody 2,5–35 mm², moment dokręcający 2 Nm
• Temperatura pracy: -20 ÷ 50°C
• Montaż: szyna DIN, stopień ochrony IP20
• Kompatybilność: Przełączniki F&F serii PSR (440, 463, 480) .

Styk podpinamy z lewej lub z prawej strony modułowego przełącznika sieć-agregat PSR.

• Częstotliwość znamionowa: 50÷60 Hz
• Napięcie łączeniowe znamionowe Ue (AC): 415 V
• Prąd znamionowy [AC-21B/AC-22A]: 80 A
• Napięcie izolacji Ui: 800 V
• Napięcie udarowe Uimp: 8 kV
• Wytrzymałość elektryczna: 6000 cykli
• Wytrzymałość mechaniczna: 10 000 cykli
• Obciążalność prądowa AC21 (kategoria A i B): 80 A
• Obciążalność prądowa AC22 (kategoria B): 80 A
• Obciążalność prądowa AC23 (kategoria B): 80 A
• Moc łączeniowa: 18,4 kW
• Przyłącze: zaciski śrubowe
• Średnica przewodu (minimalna): 2.5 mm²
• Średnica przewodu (maksymalna): 35 mm²
• Moment dokręcający: 2 Nm
• Temperatura pracy: -20÷50°C
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
