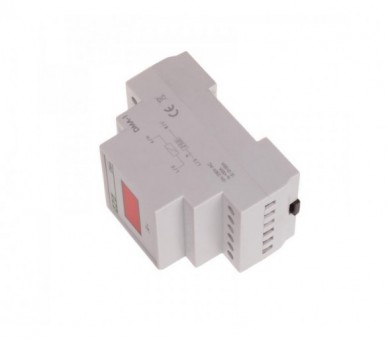

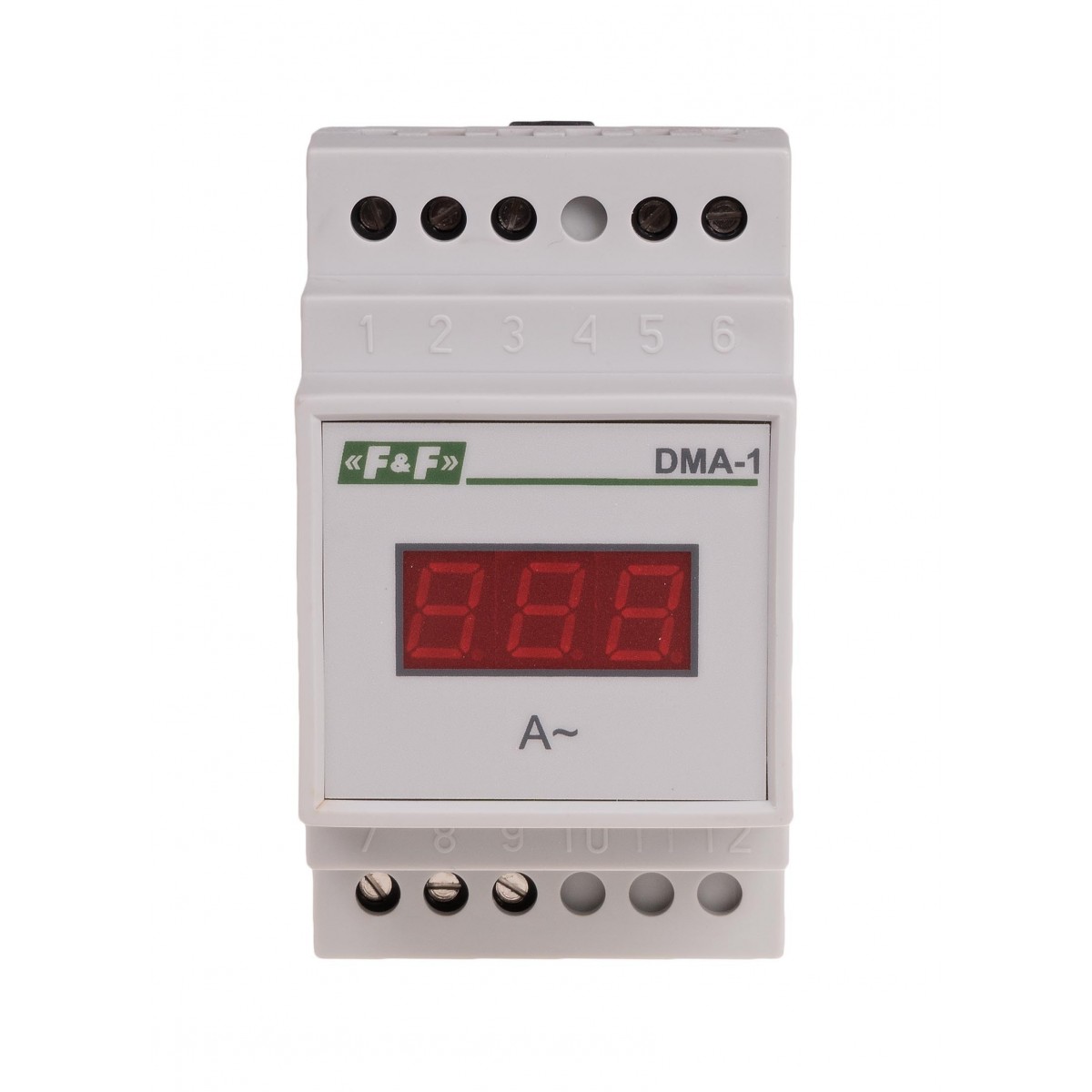

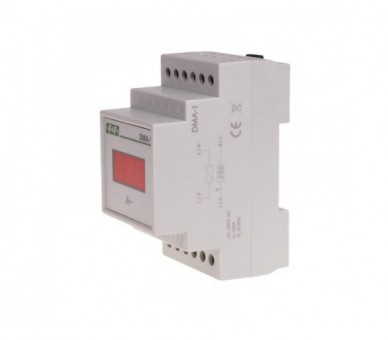

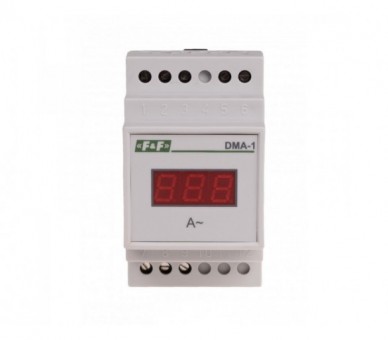

Cyfrowy wskaźnik wartości natężenia prądu, jednofazowy DMA-1, pomiar półprośredni 800/5A
Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.
Działanie
Obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.
Sposób znakowania przy zamówieniu
POMIAR POŚREDNI (z zastosowaniem przekładników)
DMA- X Y /5 A Z
| X | Y | Z |
| Jednofazowy: 1 | Wartość znamionowego prądu pierwotnego przekładnika: 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000. | True RMS |
Przykład:
* DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS
POMIAR BEZPOŚREDNI (bez zastosowania przekładników)
DMA- X 20A Z
| X | Z |
| Jednofazowy: 1 | True RMS |
Przykład:
* DMA-1 20 A - jednofazowy do 20 A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS
- Typ: amperomierz jednofazowy
- Napięcie zasilania: 100÷265 V AC
- Wyświetlacz: 3-cyfrowy LED (wysokość cyfry 10 mm)
- Częstotliwość zasilania: 45÷55 Hz
- Zakres wskazań - wersja pomiaru bezpośredniego: 0 ÷ 20 A
- Zakres wskazań - wersja pomiaru pośredniego: 0 ÷ prąd pierwotny przekładnika
- Dokładność wskazań: 1%
- Maksymalne chwilowe przeciążenie: 40 A (maksymalnie do 1s)
- Maksymalny prąd - wersja pomiaru bezpośredniego: 20 A
- Maksymalny prąd - wersja pomiaru pośredniego: 5 A
- Przyłącze: zaciski śrubowe 4,0 mm²
- Moment dokręcający: 0,5 Nm
- Pobór mocy: 4 W
- Temperatura pracy: -25 ÷ 50 °C
- Wymiary: 3 moduły (52,5 mm)
- Montaż: na szynie 35 mm
- Stopień ochrony: IP20
DMA-1 instrukcja obsługi (116.97k)
DMA-1 schemat CAD dxf (422.1k)
DMA deklaracja CE 2023 (178.76k)
| Rodzaj | Multimetr |
