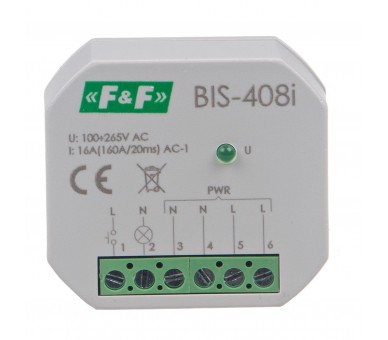

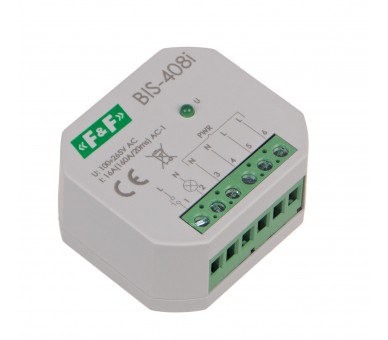

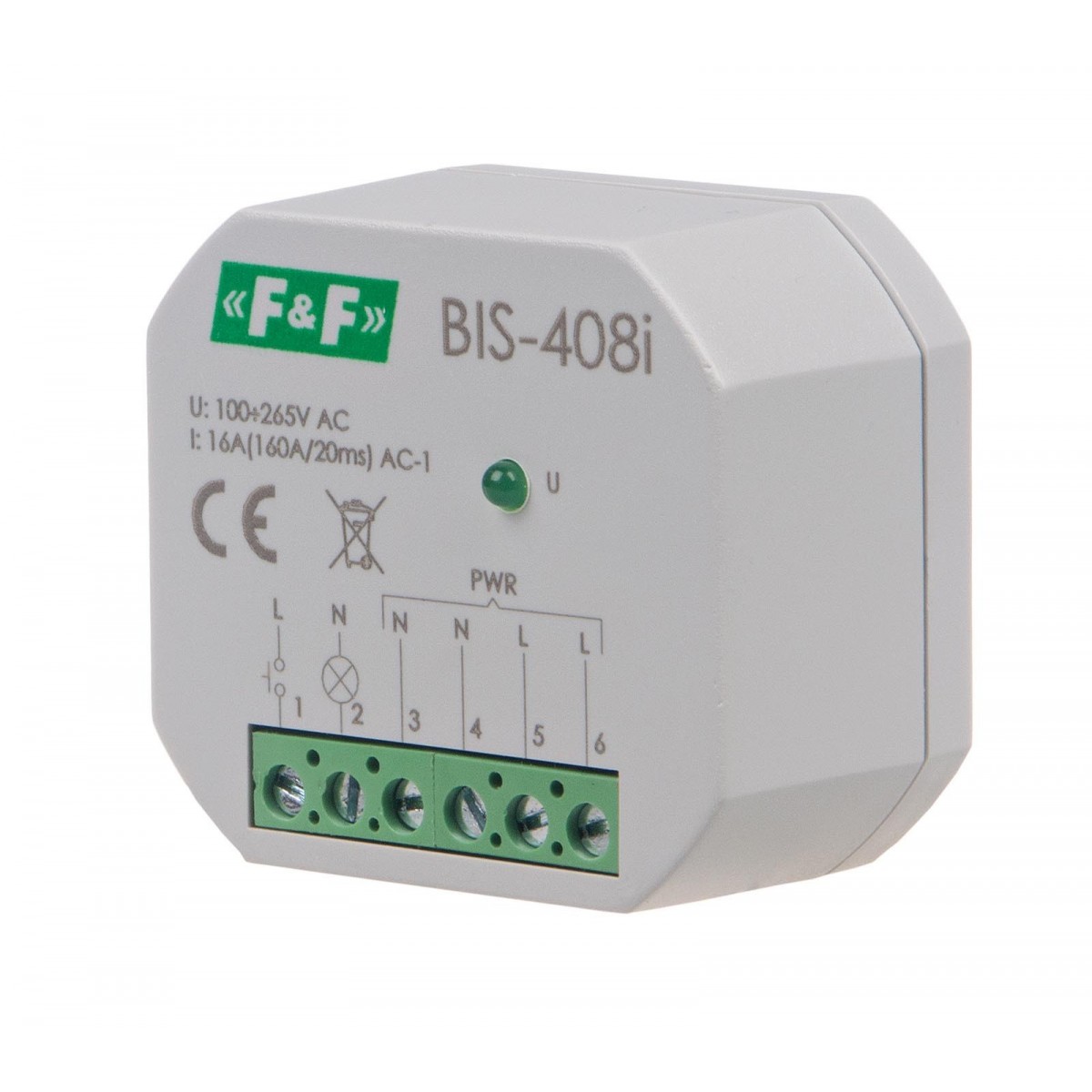

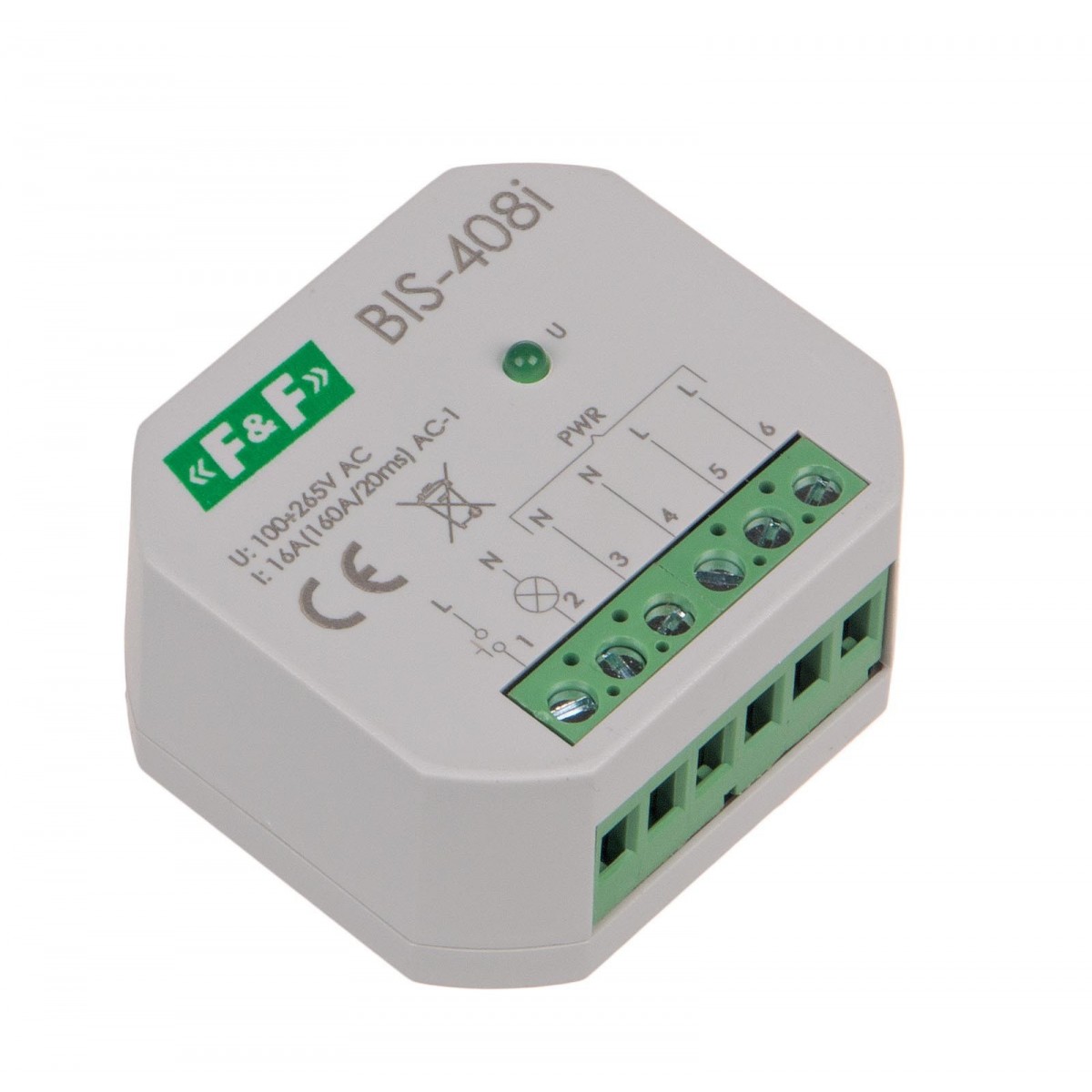

BIS-408-LED Przekaźnik bistabilny, podtynkowy, do podświetlanych przycisków z przekaźnikiem inrush 160A/20ms F&F

Symbol producenta: BIS-408-LED

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 47

Wysyłka: 1-5 dni roboczych

85,71 zł brutto

Napięcie zasilania 165÷265 V AC Sterowanie lokalne TAK Maksymalny prąd obciążenia AC-1 16 A (160 A/20 ms) Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku NIE Odporność na prądy udarowe TAK Ilość kanałów 1 Funkcjonalność włącz/wyłącz Opóźnienie zadziałania 0,1 ÷ 0,2 s Prąd impulsu sterującego mniej niż 5 mA Współpraca z przyciskami podświetlanymi TAK Pamięć stanu po zaniku zasilania NIE Funkcja załącz na czas NIE Dedykowane wejścia sterowania centralnego NIE Sterowanie radiowe NIE Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,7 W Temperatura pracy -25 ÷ 50 °C Wymiary Ø54 (48×43 mm), wysokość: 20 mm Montaż w puszce podtynkowej Ø60 Stopień ochrony IP20

Więcej

Przekaźnik bistabilny, podtynkowy, do podświetlanych przycisków z przekaźnikiem inrush 160A/20ms

Zasilanie: 230 V
Max obciążenie: 16 A (120 A/20 ms)
Przyłącze: zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Jak działa przekaźnik bistabilny?

Działanie przekaźnika bistabilnego polega na załączeniu odbiornika po impulsie prądu. Impuls spowodowany jest naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.

UWAGA!
BIS-408-LED może współpracować z przyciskami podświetlanymi.

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia.

Napięcie zasilania: 165÷265 V AC
Sterowanie lokalne: TAK
Maksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO
Separacja styku: NIE
Odporność na prądy udarowe - współpraca z LED: TAK
Ilość kanałów: 1
Funkcjonalność: włącz/wyłącz
Opóźnienie zadziałania: 0,1 ÷ 0,2 s
Prąd impulsu sterującego: mniej niż 5 mA
Współpraca z przyciskami podświetlanymi: TAK
Pamięć stanu po zaniku zasilania: NIE
Funkcja załącz na czas: NIE
Dedykowane wejścia sterowania centralnego: NIE
Sterowanie radiowe: NIE
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,7 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: Ø54 (48×43 mm), wysokość: 20 mm
Montaż: w puszce podtynkowej Ø60
Stopień ochrony: IP20

BIS-408-LED instrukcja obsługi (85.21k)

BIS-408-LED - schemat CAD dxf (72k)

BIS deklaracja CE 2023 (180.36k)

Rodzaj	Przekaźnik bistabilny
Napięcie zasilania	165÷265 V AC
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	16 A (160 A/20 ms)
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	NIE
Odporność na prądy udarowe - współpraca z LED	TAK
Ilość kanałów	1
Funkcjonalność	włącz/wyłącz
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Prąd impulsu sterującego	mniej niż 5 mA
Współpraca z przyciskami podświetlanymi	TAK
Pamięć stanu po zaniku zasilania	NIE
Funkcja załącz na czas	NIE
Dedykowane wejścia sterowania centralnego	NIE
Sterowanie radiowe	NIE
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,7 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	Ø54 (48×43 mm), wysokość: 20 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony	IP20
