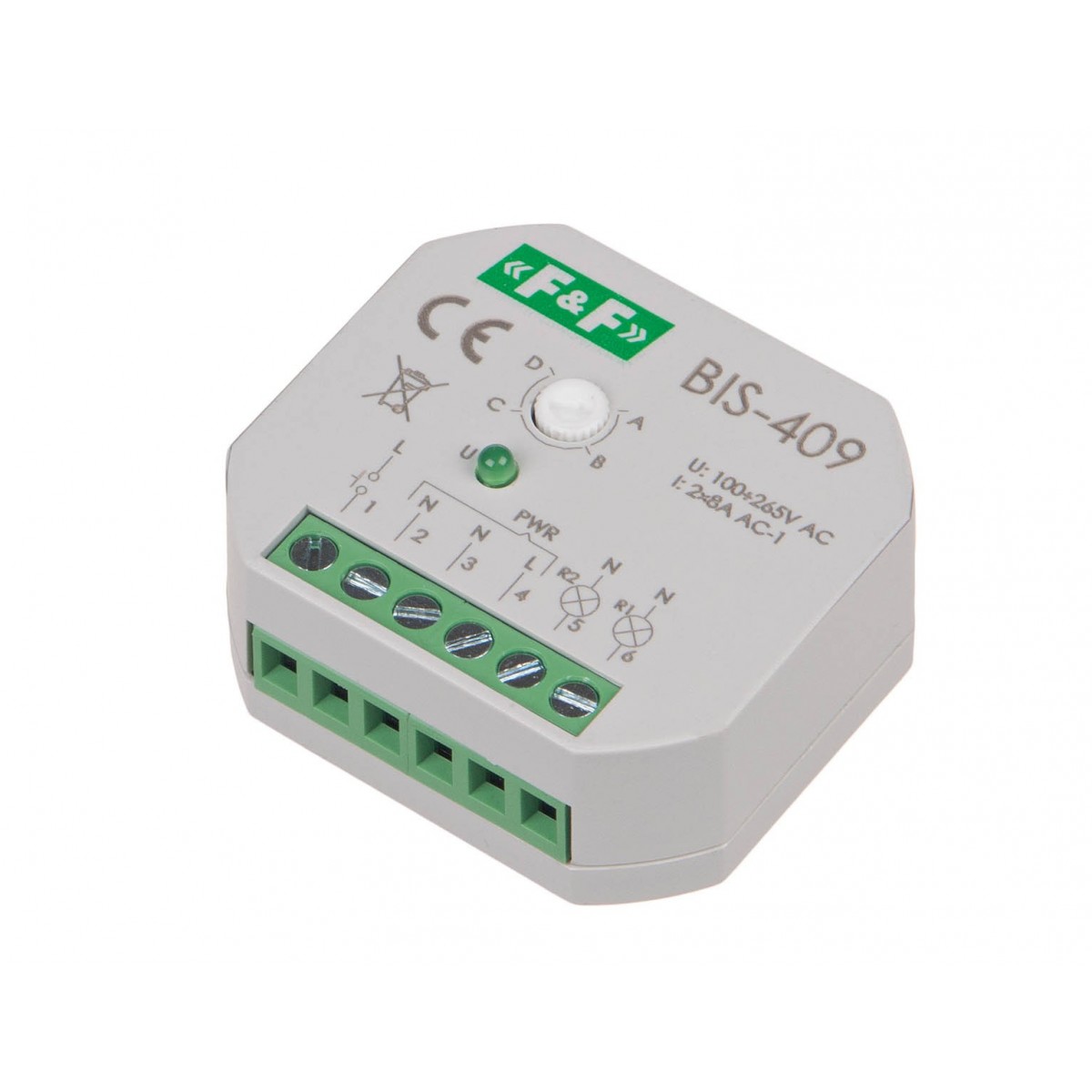

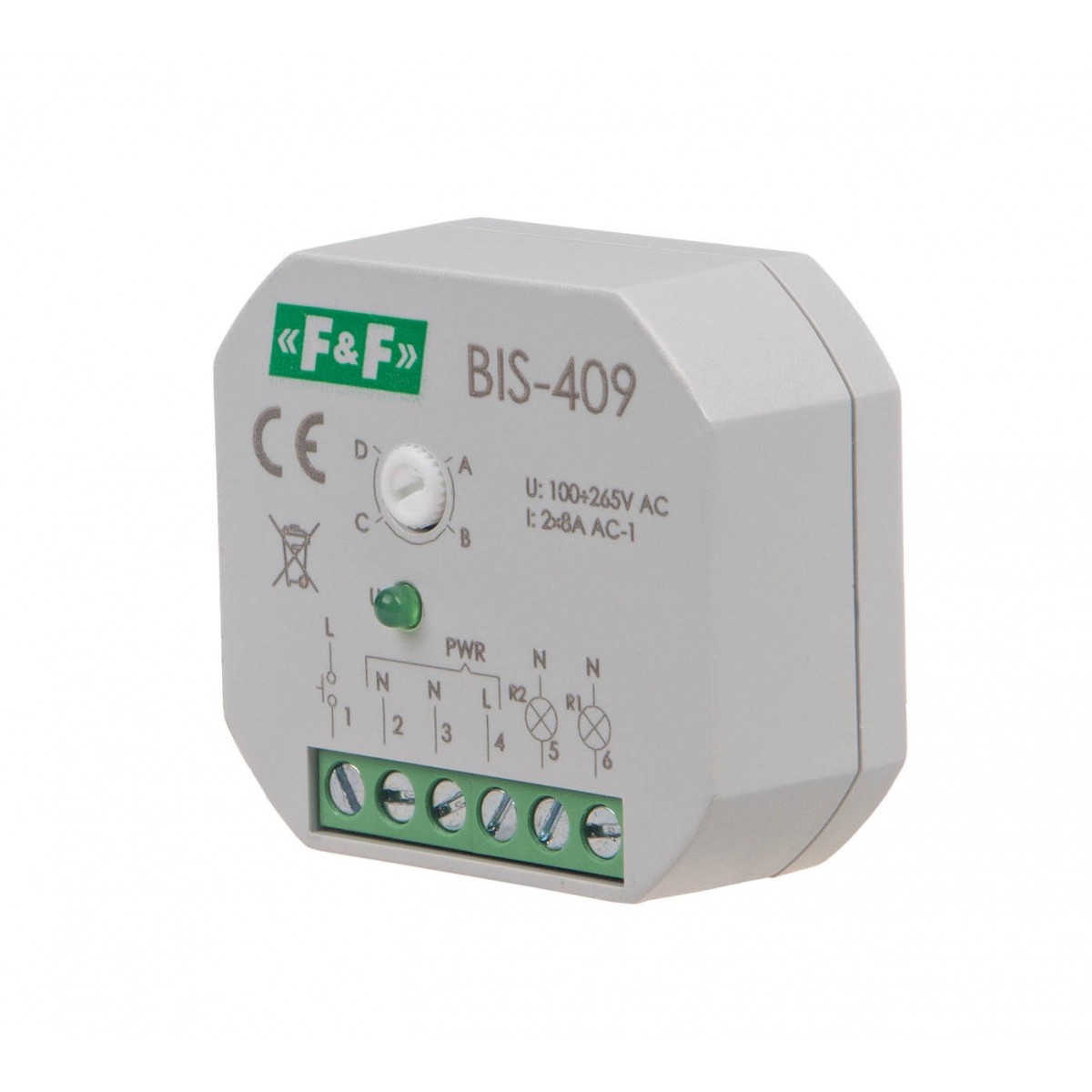

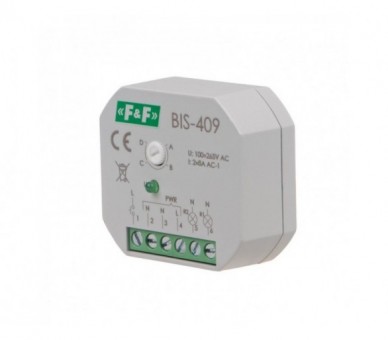

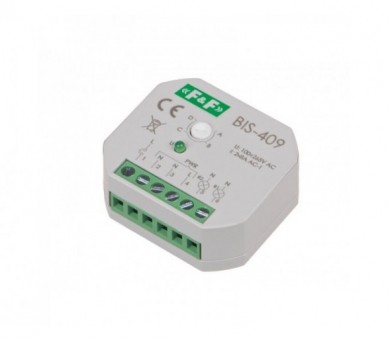

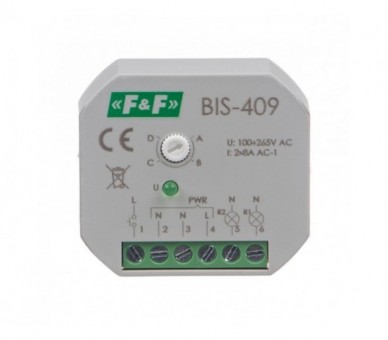

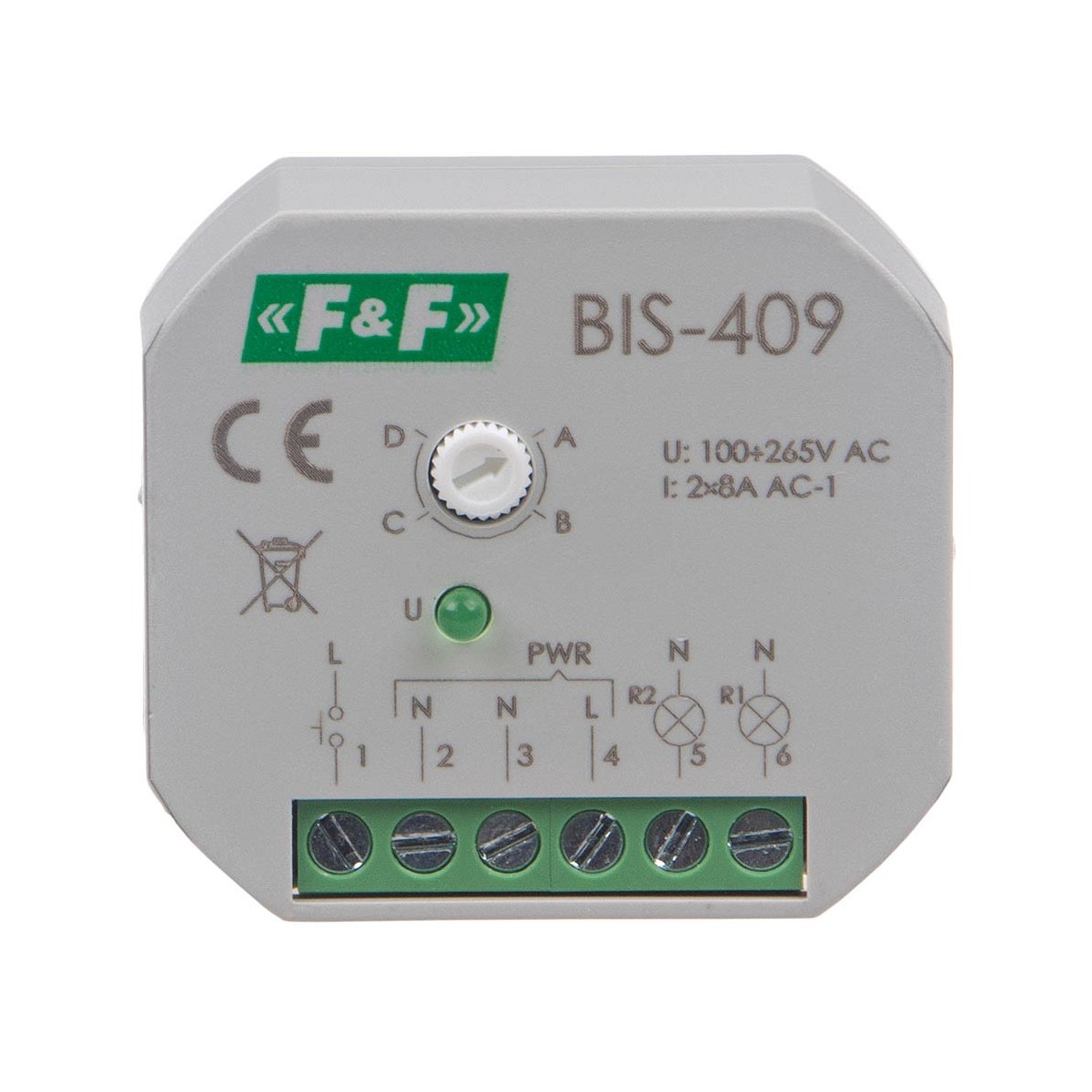

BIS-409 Przekaźnik bistabilny, 4 funkcyjny, podtynkowy, dwa obwody sterowania F&F

Symbol producenta: BIS-409

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 31

Wysyłka: 1-5 dni roboczych

115,37 zł brutto

Napięcie zasilania 165÷265 V AC Sterowanie lokalne TAK Maksymalny prąd obciążenia AC-1 2 x 8 A Element wykonawczy przekaźnik Konfiguracja styków 2 × NO Separacja styku NIE Odporność na prądy udarowe NIE Ilość kanałów 2 Funkcjonalność sekwencyjny Opóźnienie zadziałania 0,1 ÷ 0,2 s Prąd impulsu sterującego mniej niż 5 mA Współpraca z przyciskami podświetlanymi TAK Pamięć stanu po zaniku zasilania NIE Funkcja załącz na czas NIE Dedykowane wejścia sterowania centralnego NIE Sterowanie radiowe NIE Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,7 W Temperatura pracy -25 ÷ 50 °C Wymiary Ø54 (48×43 mm), wysokość: 20 mm Montaż w puszce podtynkowej Ø60 Stopień ochrony IP20

Więcej

Przekaźnik bistabilny, 4 funkcyjny, podtynkowy, dwa obwody sterowania

Sekwencyjny

Zasilanie: 230 V
Max obciążenie: 2 x 8 A
Przyłącze: zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Działanie
Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.

Funkcje pracy

Funkcja A

Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.

Funkcja B

Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2-3.
Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Funkcja C

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-1-2.

Funkcja D

Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2.
Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Uwaga!
BIS-409 może współpracować z przyciskami podświetlanymi.

Napięcie zasilania: 165÷265 V AC
Sterowanie lokalne: TAK
Maksymalny prąd obciążenia AC-1: 2 x 8 A
Element wykonawczy: przekaźnik
Konfiguracja styków: 2 × NO
Separacja styku: NIE
Odporność na prądy udarowe - współpraca z LED: NIE
Ilość kanałów: 2
Funkcjonalność: sekwencyjny
Opóźnienie zadziałania: 0,1 ÷ 0,2 s
Prąd impulsu sterującego: mniej niż 5 mA
Współpraca z przyciskami podświetlanymi: TAK
Pamięć stanu po zaniku zasilania: NIE
Funkcja załącz na czas: NIE
Dedykowane wejścia sterowania centralnego: NIE
Sterowanie radiowe: NIE
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,7 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: Ø54 (48×43 mm), wysokość: 20 mm
Montaż: w puszce podtynkowej Ø60
Stopień ochrony: IP20

BIS-409 instrukcja obsługi (671.27k)

BIS-409 - schemat CAD dxf (80.39k)

BIS deklaracja CE 2023 (180.36k)

Rodzaj	Przekaźnik bistabilny
Napięcie zasilania	165÷265 V AC
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	2 x 8 A
Element wykonawczy	przekaźnik
Konfiguracja styków	2 × NO
Separacja styku	NIE
Odporność na prądy udarowe - współpraca z LED	NIE
Ilość kanałów	2
Funkcjonalność	sekwencyjny
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Prąd impulsu sterującego	mniej niż 5 mA
Współpraca z przyciskami podświetlanymi	TAK
Pamięć stanu po zaniku zasilania	NIE
Funkcja załącz na czas	NIE
Dedykowane wejścia sterowania centralnego	NIE
Sterowanie radiowe	NIE
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,7 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	Ø54 (48×43 mm), wysokość: 20 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony	IP20
