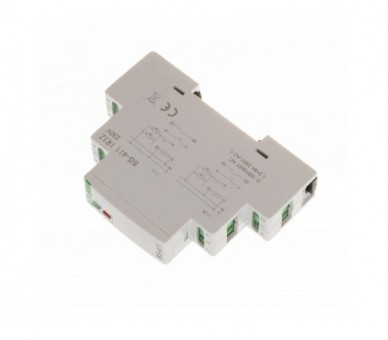

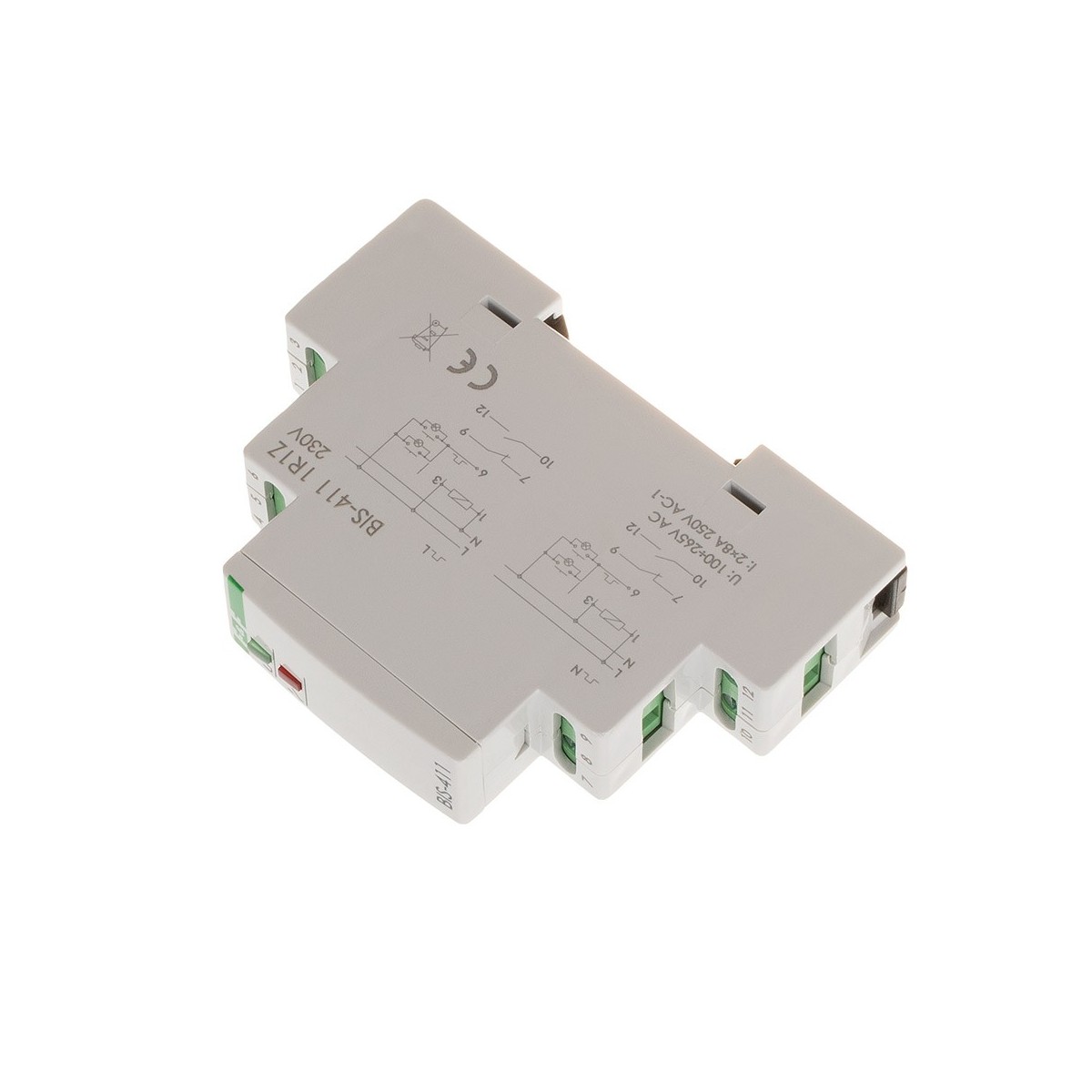

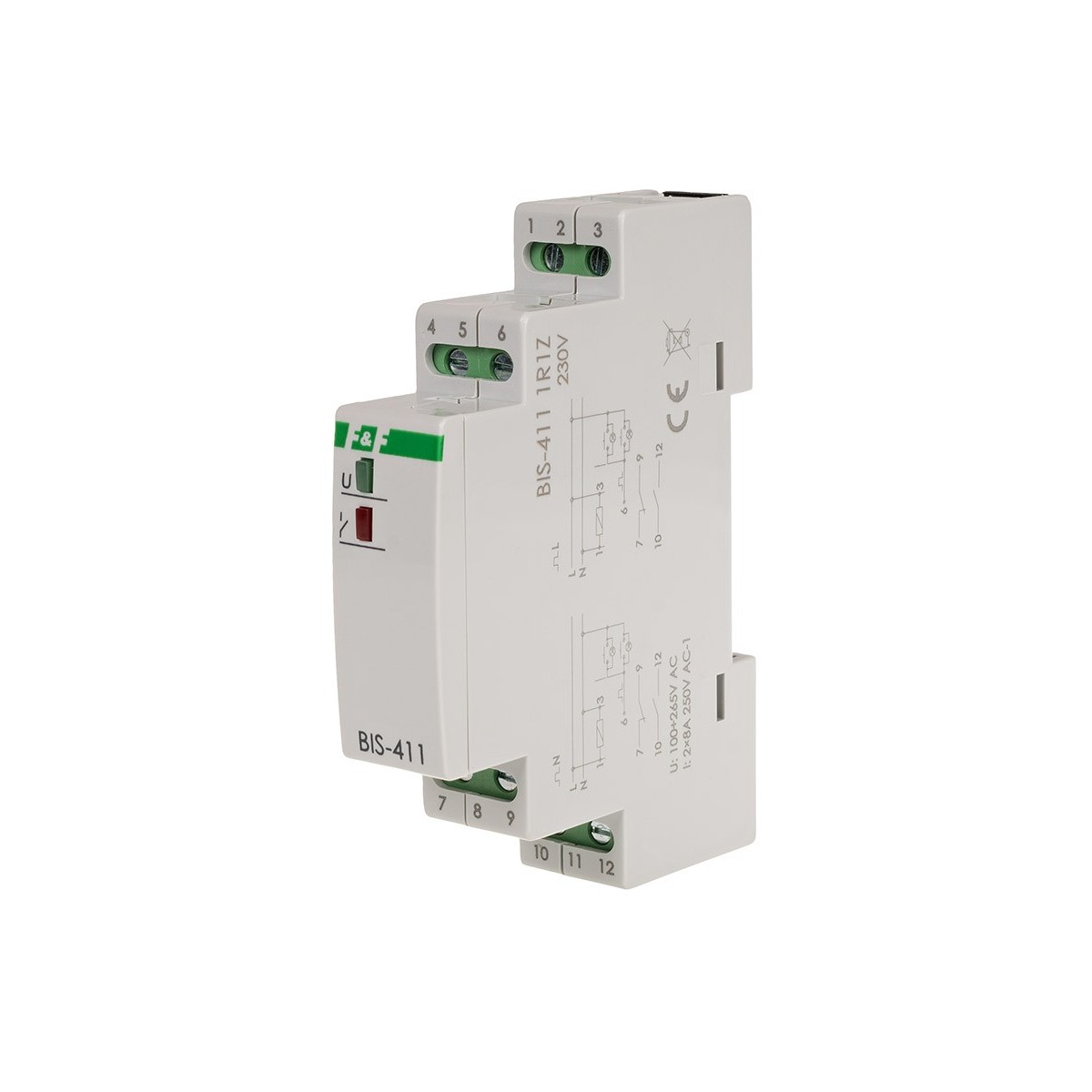

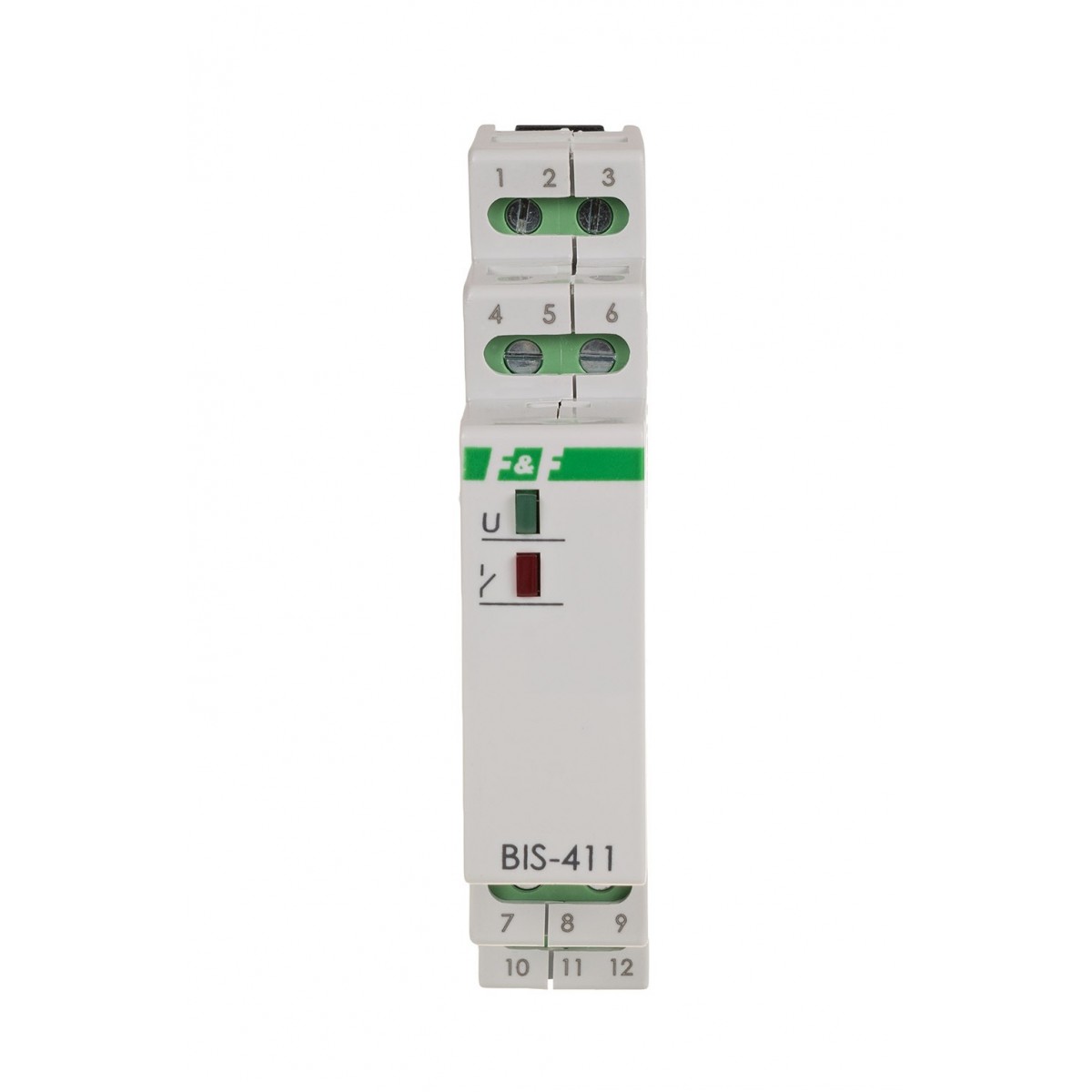

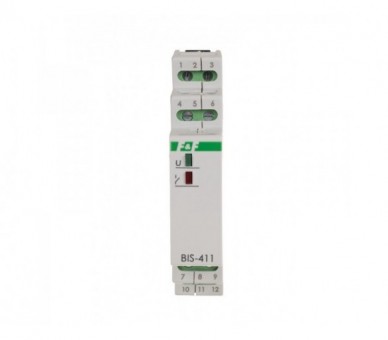

BIS-411-1R1Z przekaźnik bistabilny 230V 1R+1Z, montaż na szynie DIN F&F

Symbol producenta: BIS-411-1R1Z

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 7

Wysyłka: 1-5 dni roboczych

90,65 zł brutto

Un=230V AC/DC ; Io<2×10A ; montaż na szynie TH-35 ; sekwencyjny

Więcej

Przekanik bistabilny 230V 1R+1Z, montaż na szynie DIN

Zasilanie: 230 V
Max obciążenie: 2×8 A
Montaż: na szynie 35mm

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Działanie przekaźnika bistabilnego

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego)
podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk
przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru
po długotrwałym zaniku napięcia zasilania.

UWAGA!
BIS-411 1R1Z 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia.

Napięcie zasilania: 165÷265 V AC
Sterowanie lokalne: TAK
Maksymalny prąd obciążenia AC-1: 2 x 8 A
Element wykonawczy: przekaźnik
Konfiguracja styków: separowany 1 × NO / NC
Separacja styku: TAK
Odporność na prądy udarowe - współpraca z LED: NIE
Ilość kanałów: 1
Funkcjonalność: włącz/wyłącz
Opóźnienie zadziałania: 0,1 ÷ 0,2 s
Prąd impulsu sterującego: mniej niż 5 mA
Współpraca z przyciskami podświetlanymi: TAK
Pamięć stanu po zaniku zasilania: NIE
Funkcja załącz na czas: NIE
Dedykowane wejścia sterowania centralnego: NIE
Sterowanie radiowe: NIE
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,7 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

BIS-411 1R1Z 230V instrukcja obsługi (85.3k)

BIS-411 1R1Z - schemat CAD dxf (386.27k)

BIS deklaracja CE 2023 (180.36k)

Rodzaj	Przekaźnik bistabilny
Napięcie zasilania	165÷265 V AC
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	2 x 8 A
Element wykonawczy	przekaźnik
Konfiguracja styków	separowany 1 × NO / NC
Separacja styku	TAK
Odporność na prądy udarowe - współpraca z LED	NIE
Ilość kanałów	1
Funkcjonalność	włącz/wyłącz
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Prąd impulsu sterującego	mniej niż 5 mA
Współpraca z przyciskami podświetlanymi	TAK
