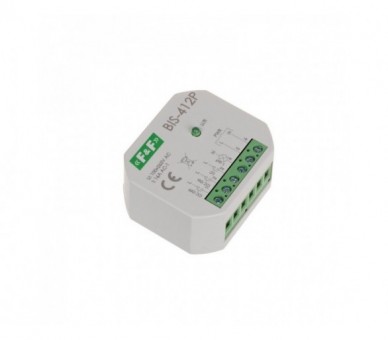

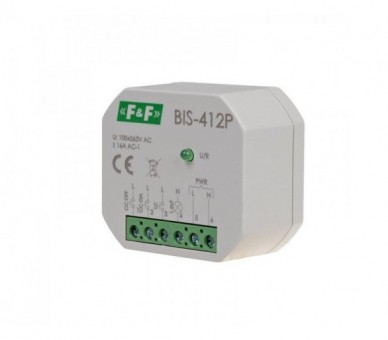

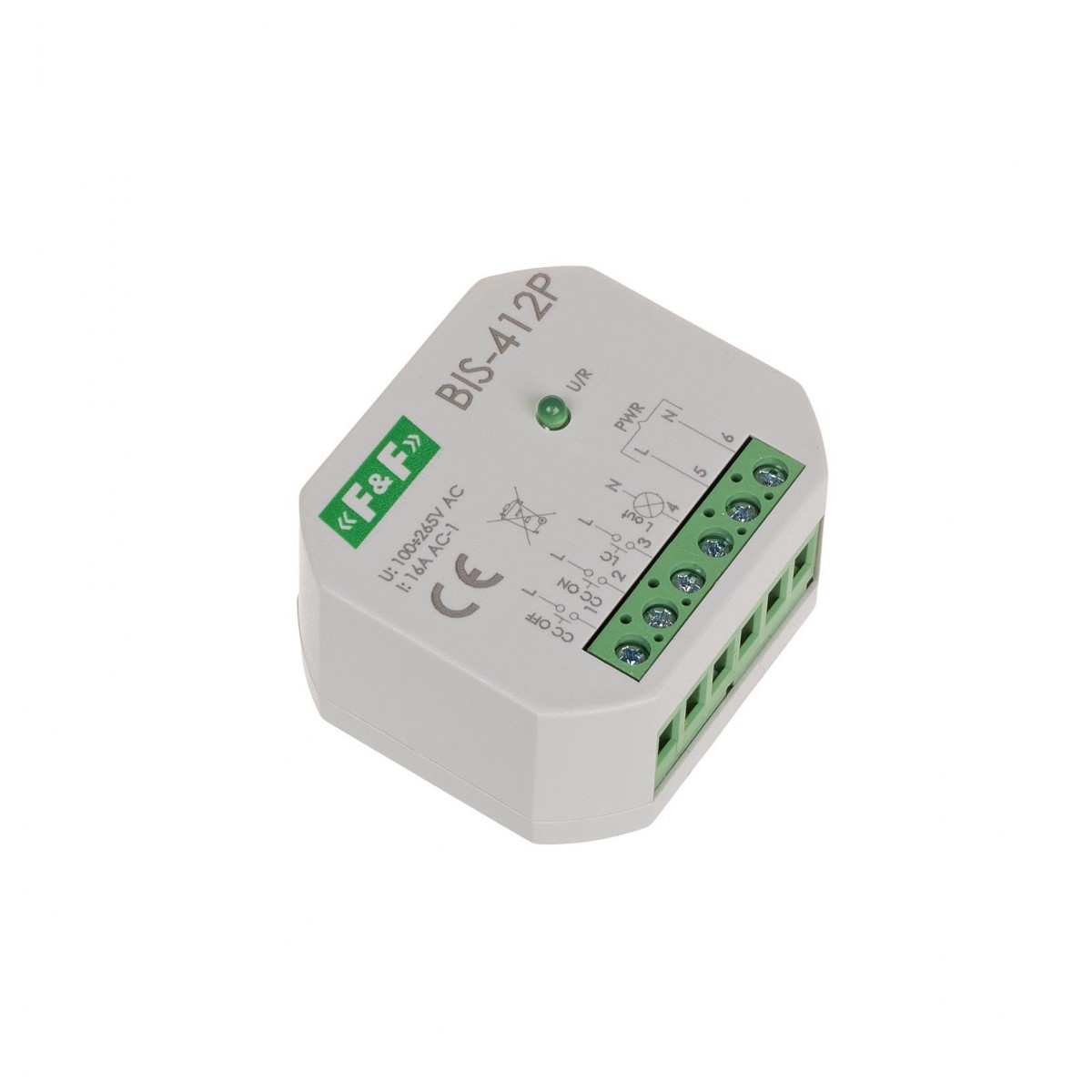

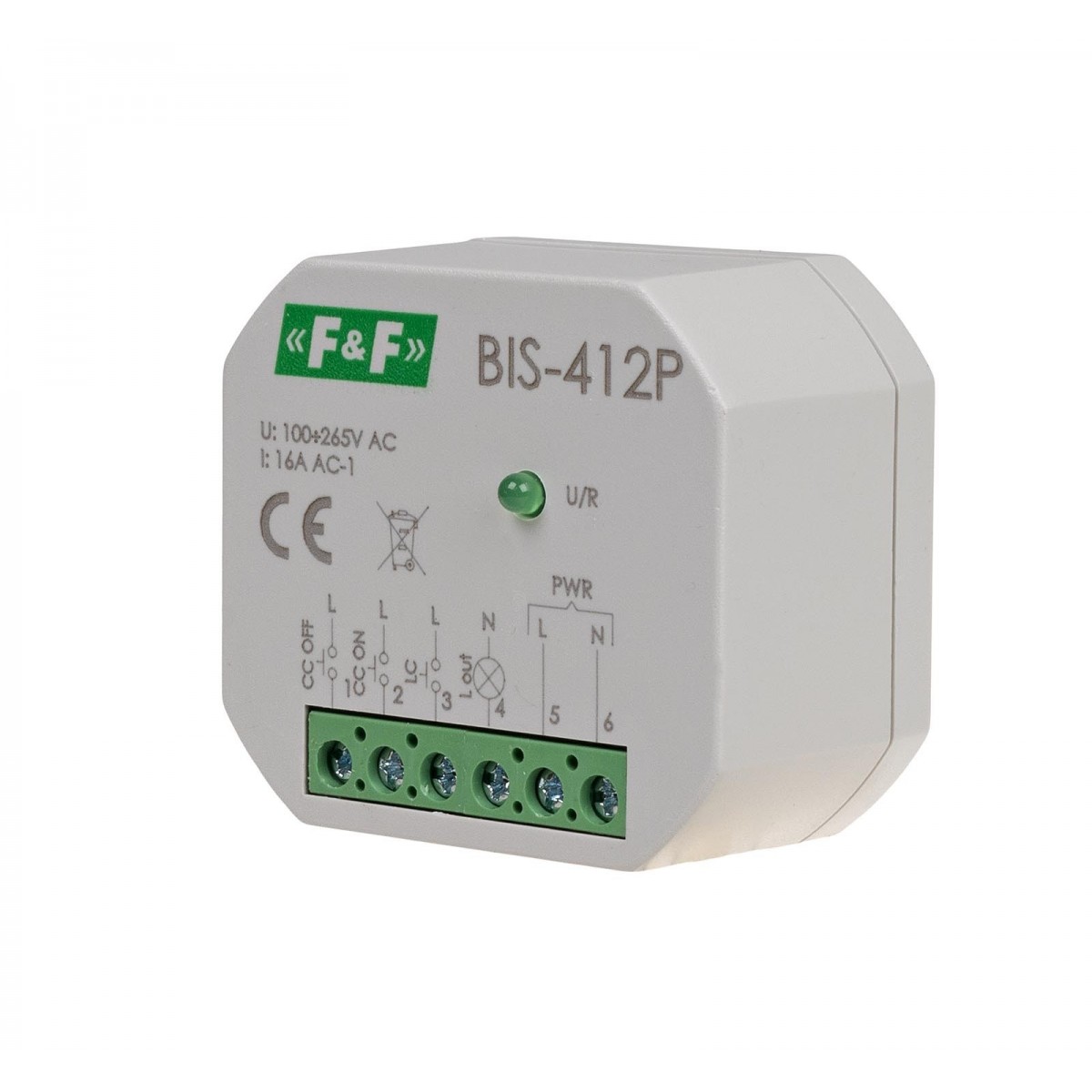

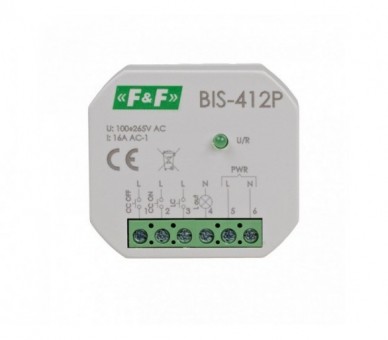

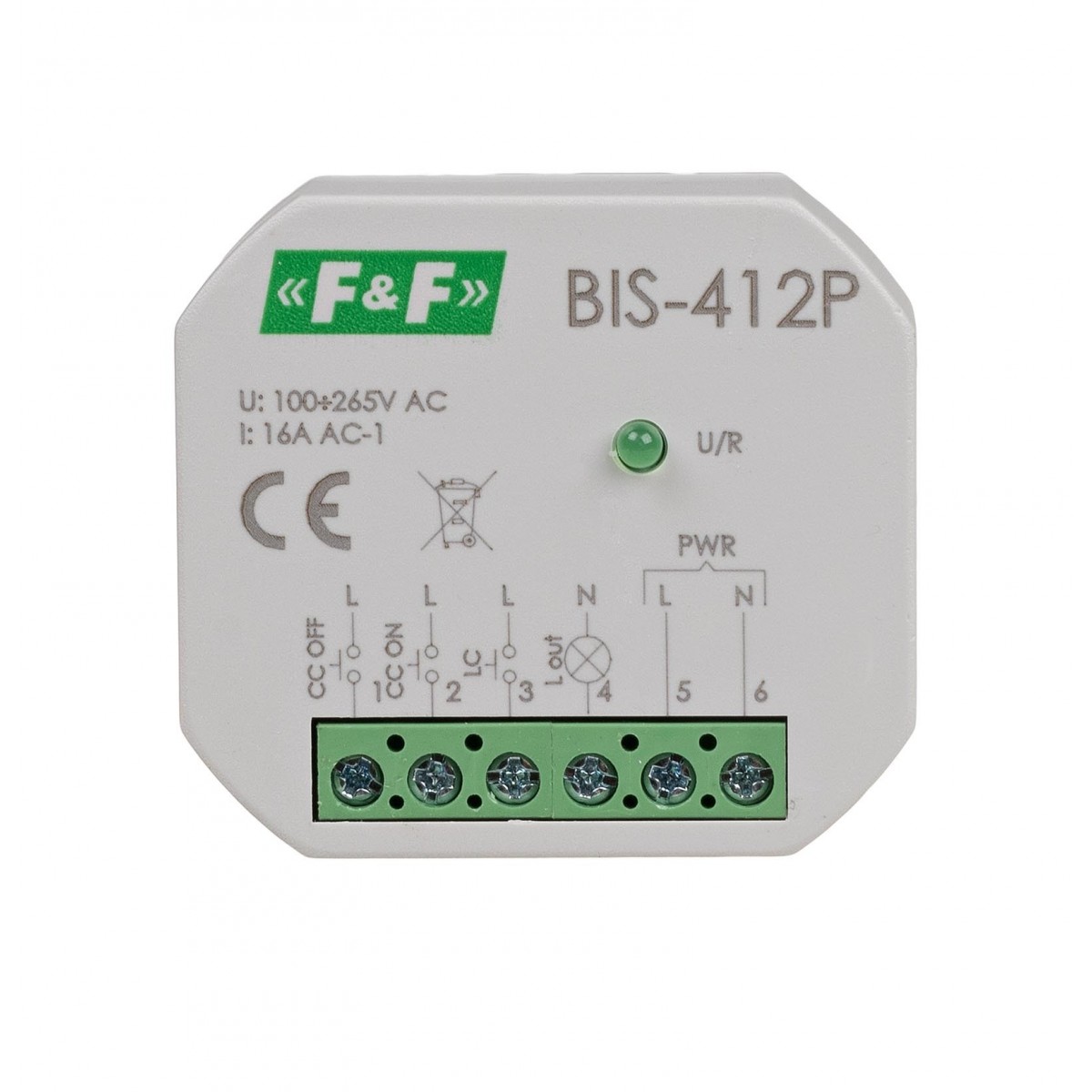

BIS-412P Przekaźnik bistabilny grupowy do montażu podtynkowego F&F

Symbol producenta: BIS-412P

Stan: Nowy produkt

Tego towaru nie ma w magazynie

95,60 zł brutto

Napięcie zasilania 165÷265 V AC Sterowanie lokalne TAK Maksymalny prąd obciążenia AC-1 16 A Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku NIE Odporność na prądy udarowe NIE Ilość kanałów 1 Funkcjonalność grupowy (hotelowy) Opóźnienie zadziałania 0,1 ÷ 0,2 s Prąd impulsu sterującego mniej niż 5 mA Współpraca z przyciskami podświetlanymi TAK

Więcej

Przekaźnik bistabilny grupowy do montażu podtynkowego

Grupowy (hotelowy)

Zasilanie: 230 V
Max obciążenie: 16 A
Przyłącze: zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Przeznaczenie
Elektroniczny, bistabilny przekaźnik impulsowy BIS-412P przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego podłączonego do tego przekaźnika.
Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.

Jak działa grupowy (hotelowy) przekaźnik bistabilny?

Sygnalizacja LED zielonej U/R:

* miga (ON: 30 ms / OFF: 1 s) – stan czuwania; odbiornik wyłączony.
* świeci ciągle – odbiornik załączony.
Sterowanie lokalne LC
Załączenie odbiornika następuje po impulsie spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego LC z grupy sterowania lokalnego. Po następnym impulsie nastąpi wyłączenie odbiornika.
Sterowanie centralne CC
WYŁĄCZ WSZYSTKIE – po impulsie spowodowanym naciśnięciem przycisku chwilowego CCOFF, nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia, czy załączenia).
ZAŁĄCZ WSZYSTKIE – po impulsie spowodowanym naciśnięciem przycisku chwilowego CCON, nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia, czy załączenia).

UWAGA!
BIS-412P 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Napięcie zasilania: 180÷265 V AC
Sterowanie lokalne: TAK
Maksymalny prąd obciążenia AC-1: 16 A
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO
Separacja styku: NIE
Odporność na prądy udarowe - współpraca z LED: NIE
Ilość kanałów: 1
Funkcjonalność: grupowy (hotelowy)
Opóźnienie zadziałania: 0,1 ÷ 0,2 s
Prąd impulsu sterującego: 180÷265 V AC mniej niż 20 mA
Maksymalny prąd przycisków sterujących: Σ5 mA
Współpraca z przyciskami podświetlanymi: TAK
Pamięć stanu po zaniku zasilania: NIE
Funkcja załącz na czas: NIE
Dedykowane wejścia sterowania centralnego: TAK
Sterowanie radiowe: NIE
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,7 W
Pobór mocy czuwanie/praca: 0,15 W/0,6 W
Temperatura pracy: -15 ÷ 50°C
Wymiary: Ø54 (48×43 mm), wysokość: 25 mm
Montaż: w puszce podtynkowej Ø60
Stopień ochrony: IP20

BIS-412P instrukcja obsługi (125.18k)

BIS-412P - schemat CAD dxf (79.7k)

BIS deklaracja CE 2023 (180.36k)

Rodzaj	Przekaźnik bistabilny
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	16 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	NIE
Odporność na prądy udarowe - współpraca z LED	NIE
Ilość kanałów	1
Funkcjonalność	grupowy (hotelowy)
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Współpraca z przyciskami podświetlanymi	TAK
