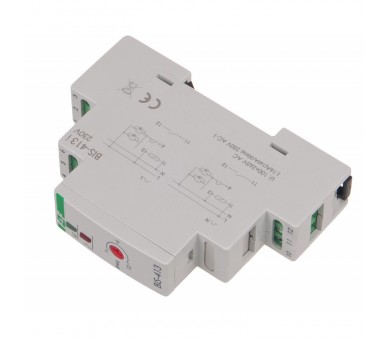

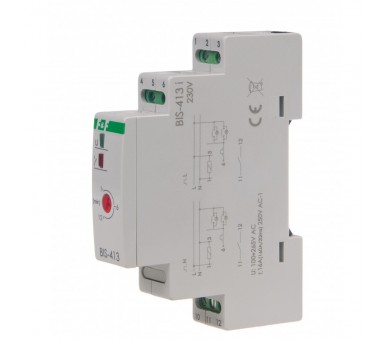

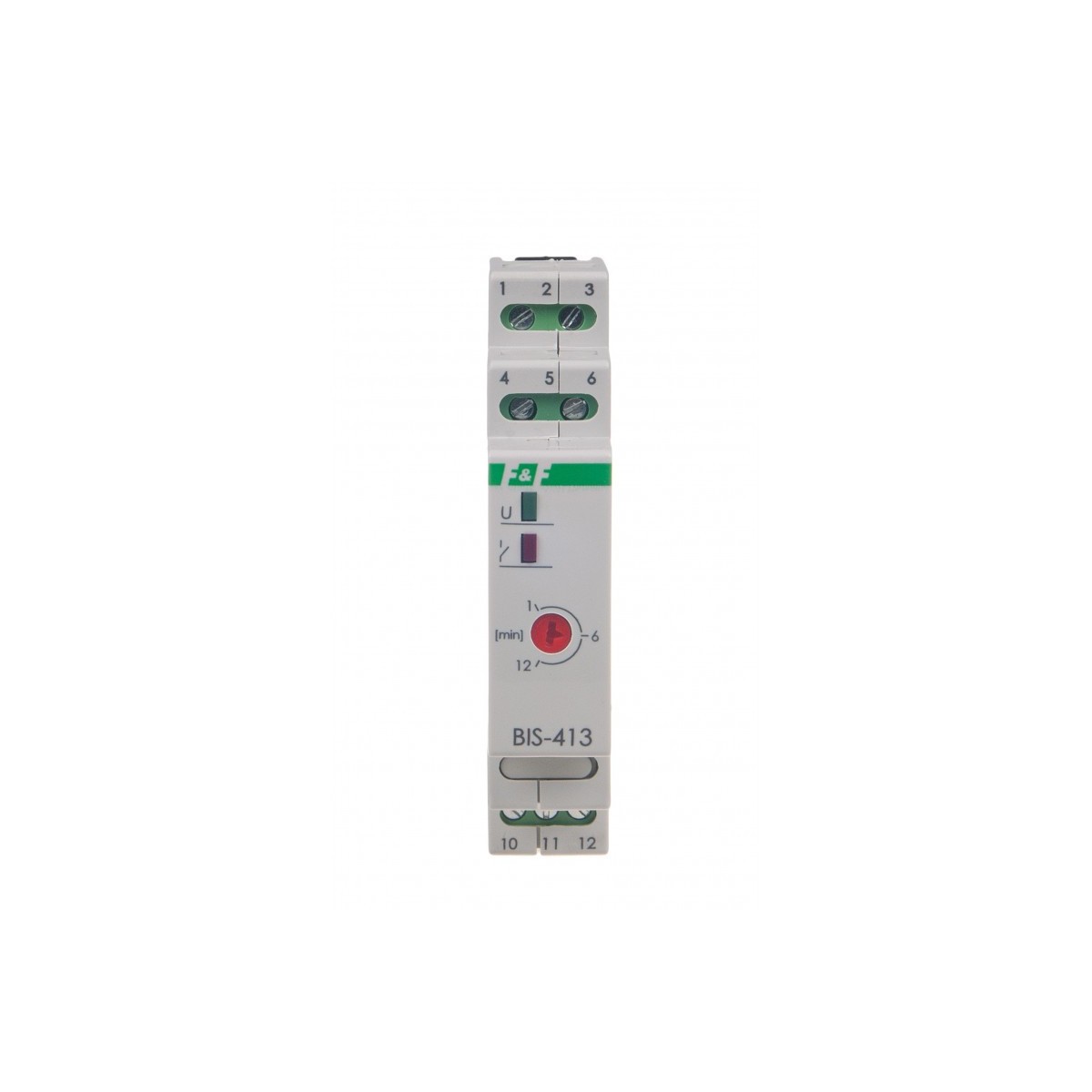

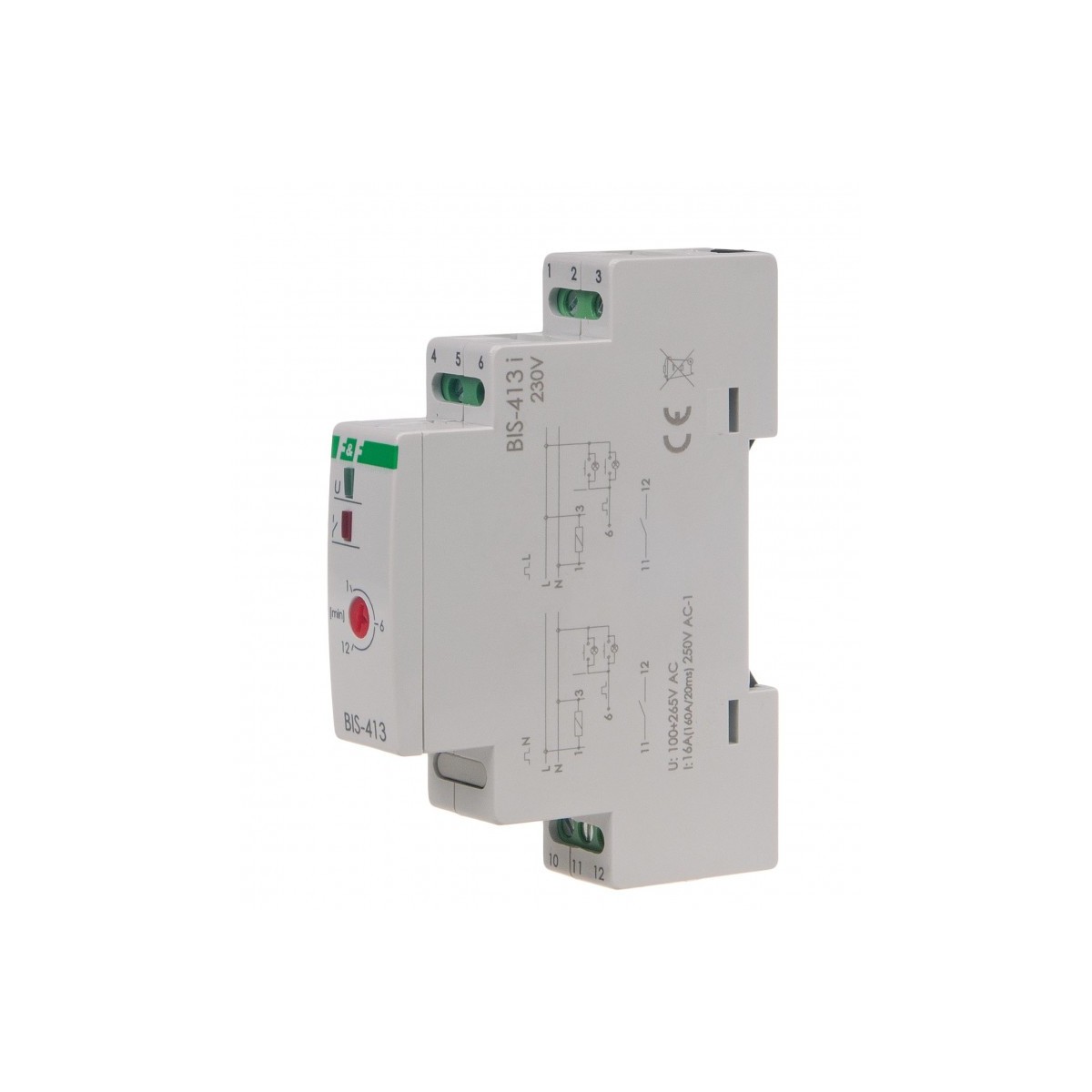

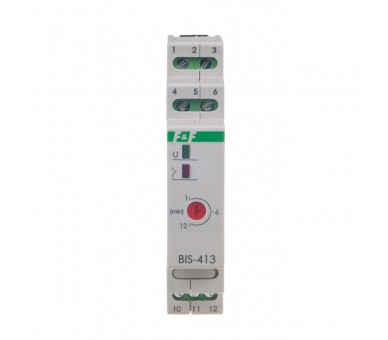

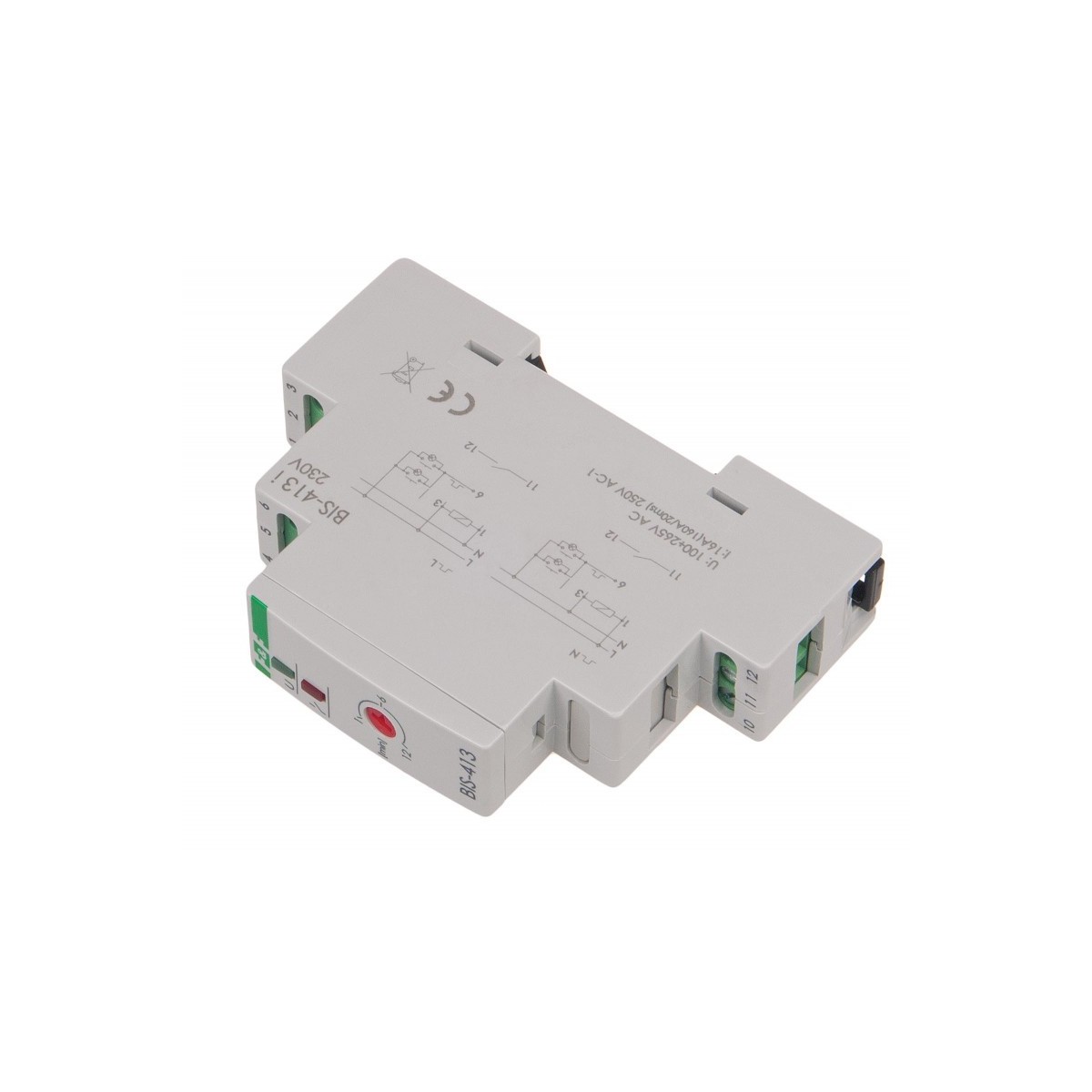

BIS-413-LED Przekaźnik bistabilny z wyłącznikiem czasowym, na szynę DIN, z przekaźnikiem inrush 160A/20ms F&F

Symbol producenta: BIS-413-LED

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 161

Wysyłka: 1-5 dni roboczych

105,48 zł brutto

Napięcie zasilania 165÷265 V AC Sterowanie lokalne TAK Maksymalny prąd obciążenia AC-1 16 A (160 A/20 ms) Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku TAK Odporność na prądy udarowe TAK Ilość kanałów 1 Funkcjonalność włącz/wyłącz z wyłącznikiem czasowym Opóźnienie zadziałania 0,1 ÷ 0,2 s Prąd impulsu sterującego mniej niż 5 mA Współpraca z przyciskami podświetlanymi TAK Pamięć stanu po zaniku zasilania NIE Czas wyłączenia 1÷12 min. Funkcja załącz na czas TAK Dedykowane wejścia sterowania centralnego NIE Sterowanie radiowe NIE Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik bistabilny z wyłącznikiem czasowym, na szynę DIN, z przekaźnikiem inrush 160A/20ms

Z wyłącznikiem czasowym

Zasilanie: 230 V
Max obciążenie: 16 A (120 A/20 ms)
Montaż: na szynie 35 mm

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-413 230 V występuje w wersjach:

BIS-413 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
BIS-413-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
BIS-413M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
BIS-413M-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.

Działanie
Krótkie naciśnięcie przycisku powoduje zamknięcie styku (załączenie podłączonego odbiornika). Styk zostanie otwarty (wyłączenie sterowanego odbiornika) po upływie zadanego czasu t, lub po ponownym naciśnięciu przycisku.
Długie, trwające minimum 2 s, naciśnięcie przycisku powoduje załączenie styku na stałe. Otwarcie styku nastąpi dopiero po ponownym naciśnięciu przycisku (lub po zaniku napięcia zasilania).

Napięcie zasilania: 165÷265 V AC
Sterowanie lokalne: TAK
Maksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO
Separacja styku: TAK
Odporność na prądy udarowe - współpraca z LED: TAK
Ilość kanałów: 1
Funkcjonalność: włącz/wyłącz z wyłącznikiem czasowym
Opóźnienie zadziałania: 0,1 ÷ 0,2 s
Prąd impulsu sterującego: mniej niż 5 mA
Współpraca z przyciskami podświetlanymi: TAK
Pamięć stanu po zaniku zasilania: NIE
Czas wyłączenia: 1÷12 min.
Funkcja załącz na czas: TAK
Dedykowane wejścia sterowania centralnego: NIE
Sterowanie radiowe: NIE
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

BIS-413-LED instrukcja obsługi (102.27k)

BIS-413 - schemat CAD dxf (389.57k)

BIS deklaracja CE 2023 (180.36k)

Rodzaj	Przekaźnik bistabilny
Napięcie zasilania	165÷265 V AC
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	16 A (160 A/20 ms)
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	TAK
Odporność na prądy udarowe - współpraca z LED	TAK
Ilość kanałów	1
Funkcjonalność	włącz/wyłącz z wyłącznikiem czasowym
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Prąd impulsu sterującego	mniej niż 5 mA
Współpraca z przyciskami podświetlanymi	TAK
Pamięć stanu po zaniku zasilania	NIE
Czas wyłączenia	1÷12 min.
Funkcja załącz na czas	TAK
Dedykowane wejścia sterowania centralnego	NIE
Sterowanie radiowe	NIE
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
