Jak czujnik kolejności i zaniku fazy zabezpiecza silnik elektryczny?

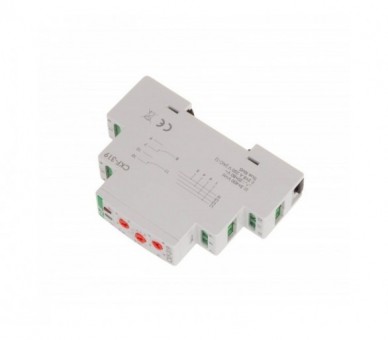

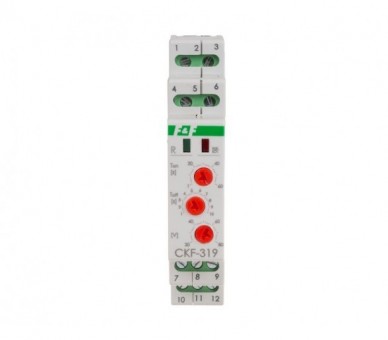

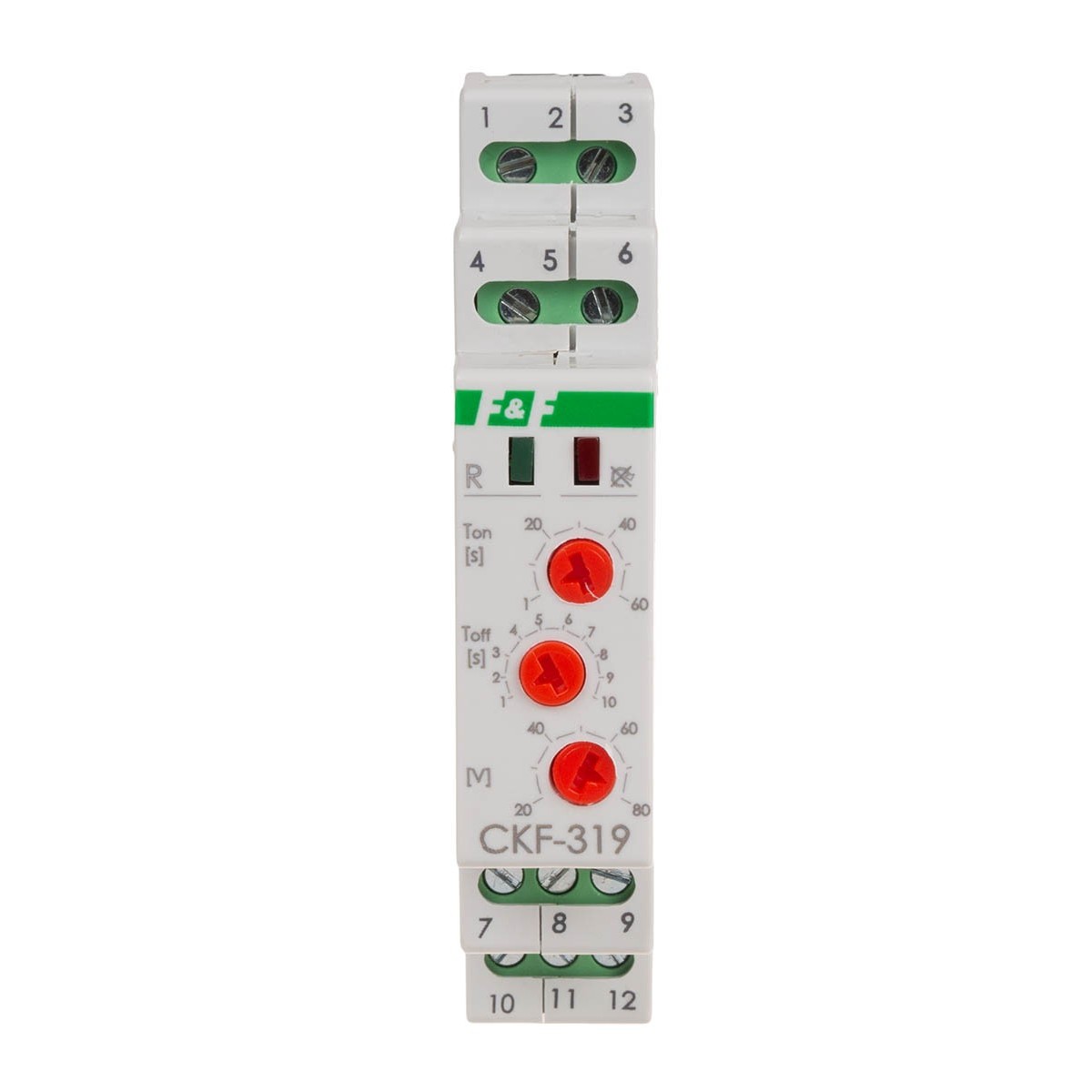

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach, gdy nastąpi:
– zanik napięcia w co najmniej jednej fazie;
– spadek napięcia w co najmniej jednej fazie poniżej 150 V;
– wzrost napięcia w co najmniej jednej fazie powyżej 280 V;
– asymetria napięć między fazami powyżej ustawionej wartości;
– nieprawidłowa kolejności faz.

Działanie
Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 150 V lub wzrost powyżej 280 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej.
Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika.
W przypadku asymetrii odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci.
W przypadku spadku napięcia poniżej 150 V lub wzrostu powyżej 280 V odłączenie realizowane jest po czasie 1 s. Odliczanie do wyłączenia sygnalizowane jest poprzez miganie diody zielonej.
Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi ok. 5 V).
W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika (świeci czerwona dioda i przekaźnik jest wyłączony). Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
W przypadku błędnego podłączenia przewodów wejściowych (faza w miejscu przewodu neutralnego), diody migają w kolejności czerwona, zielona sygnalizując błąd podłączenia (w takiej sytuacji przekaźnik wyjściowy również nie zostanie włączony).

Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
