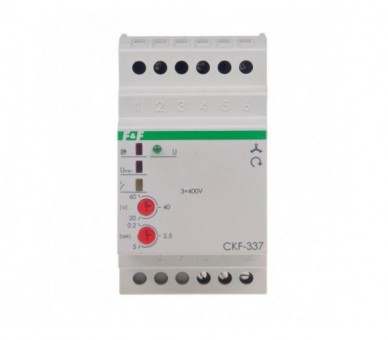

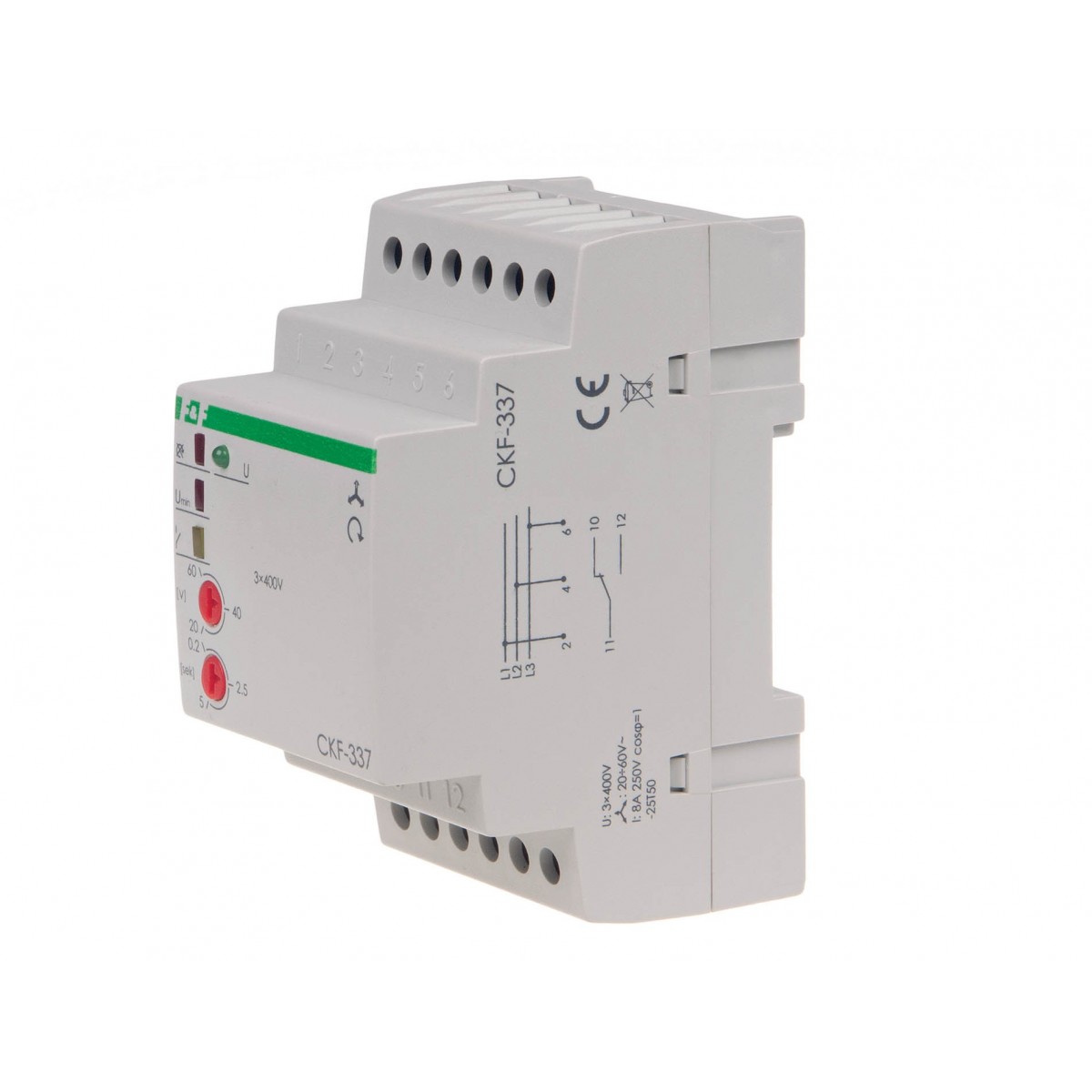

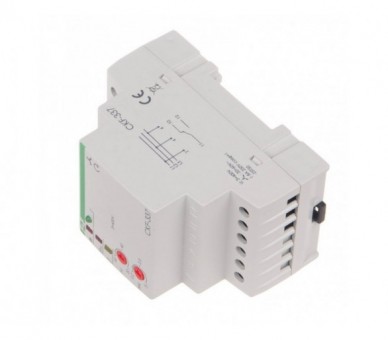

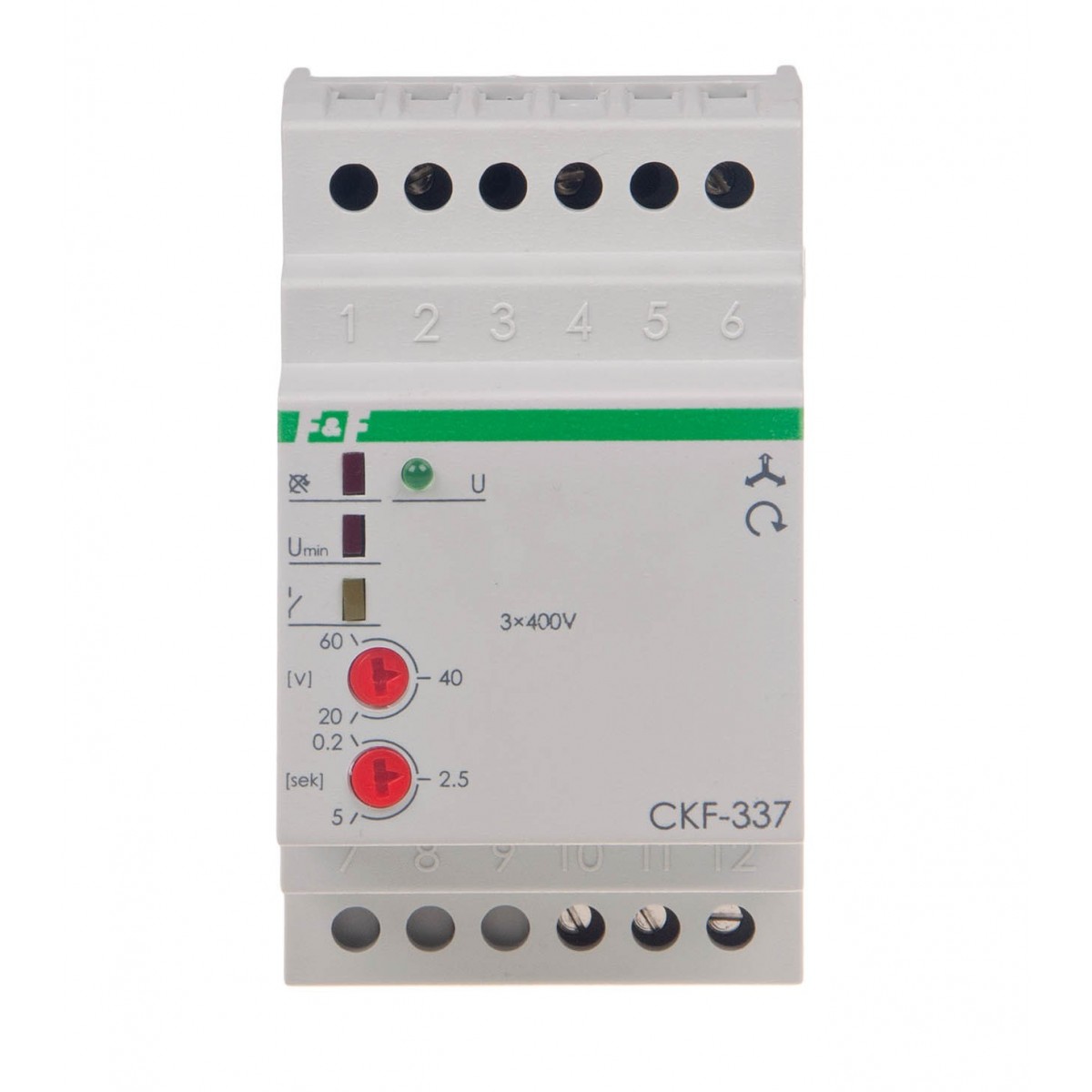

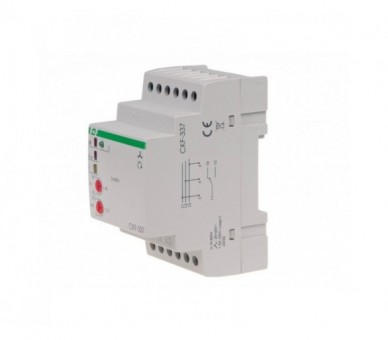

CKF-337 czujnik kolejności i zaniku faz, bez przewodu neutralnego F&F

Symbol producenta: CKF-337

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 195

Wysyłka: 1-5 dni roboczych

140,10 zł brutto

Napięcie zasilania 3 × 400 V Współpraca z agregatami prądotwórczymi TAK Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz TAK Kontrola styków stycznika NIE Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 20÷60 V Histereza napięciowa 5 V Opóźnienie wyłączenia 0,2÷5,0 s regulowane Kontrola zasilania 4 × LED Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Czujnik kolejności i zaniku faz, bez przewodu neutralnego

Bez przewodu neutralnego. Styk 1 x NO/NC.

Czujnik kolejności i zaniku fazy CKF-337 zabezpiecza przed symetrycznym i asymetrycznym spadkiem napięcia.

Czujnik kolejności i zaniku fazy zabezpiecza silniki elektryczne zasilane z sieci trójfazowej w sytuacjach grożących zniszczeniem. Są to przypadki takie jak np. zanik napięcia w co najmniej jednej fazie, symetryczny spadek napięć w trzech fazach lub asymetria napięć między fazami. Czujniki kolejności i zaniku fazy zabezpieczają również kierunek obrotów w przypadku zmiany kolejności faz przed czujnikiem.

Działanie czujnika kolejności izaniku fazy CKF-337
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu spowoduje wyłączenie silnika. Wyłączenie silnika nastąpi również w przypadku symetrycznego spadku napięć międzyfazowych we wszystkich trzech fazach poniżej 320 V. Wyłączenie nastąpi z ustawionym przez użytkownika opóźnieniem (0,2÷5 s). Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5 V poniżej ustawionego progu. Czyli o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. Gdy przed czujnikiem nastąpi zmiana kolejności faz, która spowoduje niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Napięcie zasilania: 3 × 400 V
Współpraca z agregatami prądotwórczymi: TAK
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: TAK
Kontrola styków stycznika: NIE
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 20÷60 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 0,2÷5,0 s regulowane
Kontrola zasilania: 4 × LED
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary: 3 moduły (52,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: NIE

CKF-337 instrukcja obsługi (71.23k)

CKF-337 schemat CAD dxf (401.71k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik kontroli faz
Napięcie zasilania	3 × 400 V
Współpraca z agregatami prądotwórczymi	TAK
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	TAK
Kontrola styków stycznika	NIE
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	10 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Histereza napięciowa	5 V
Kontrola zasilania	4 × LED
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,6 W
Temperatura pracy	-25÷40°C
Wymiary	3 moduły (52,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
