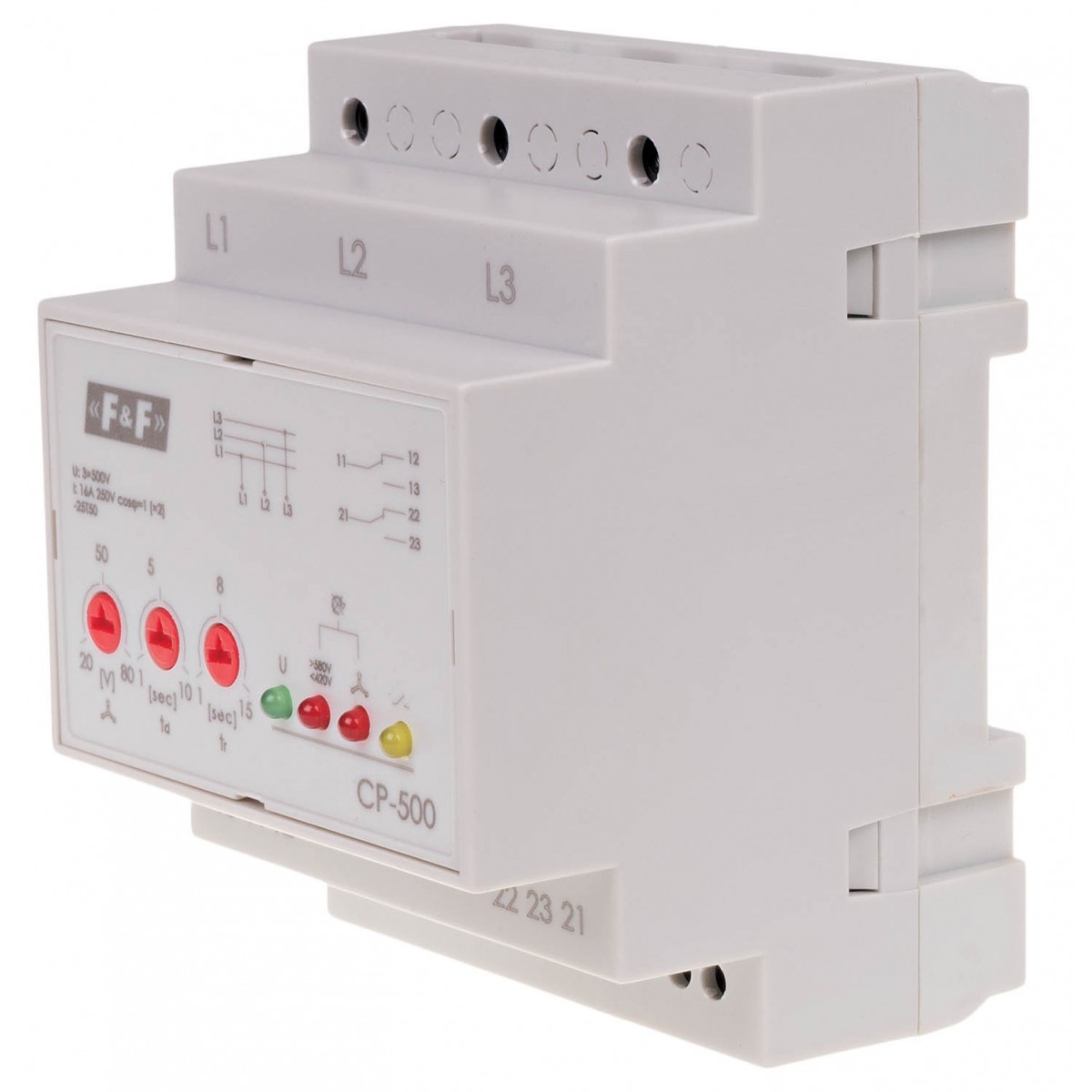

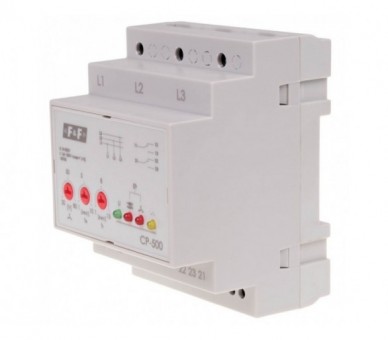

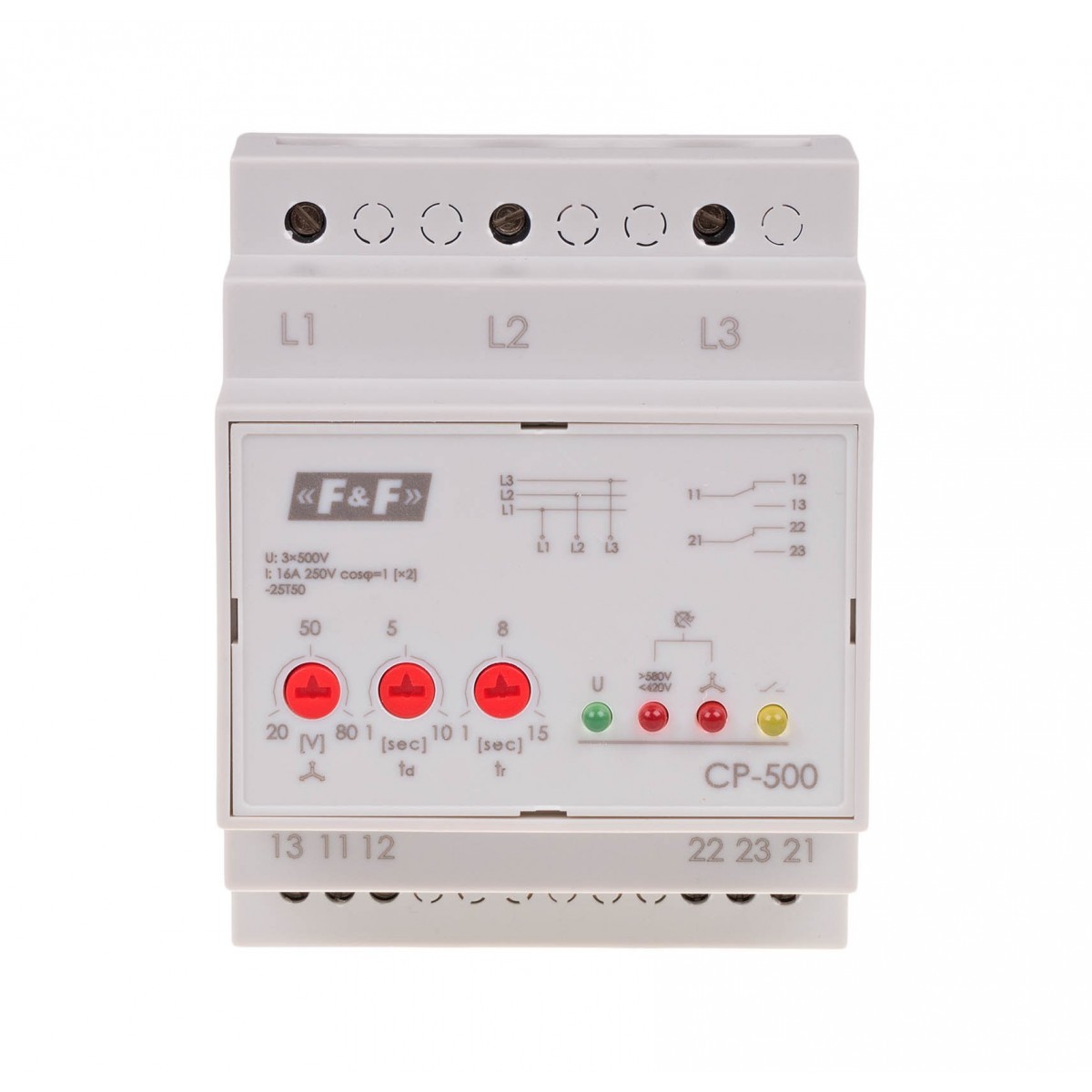

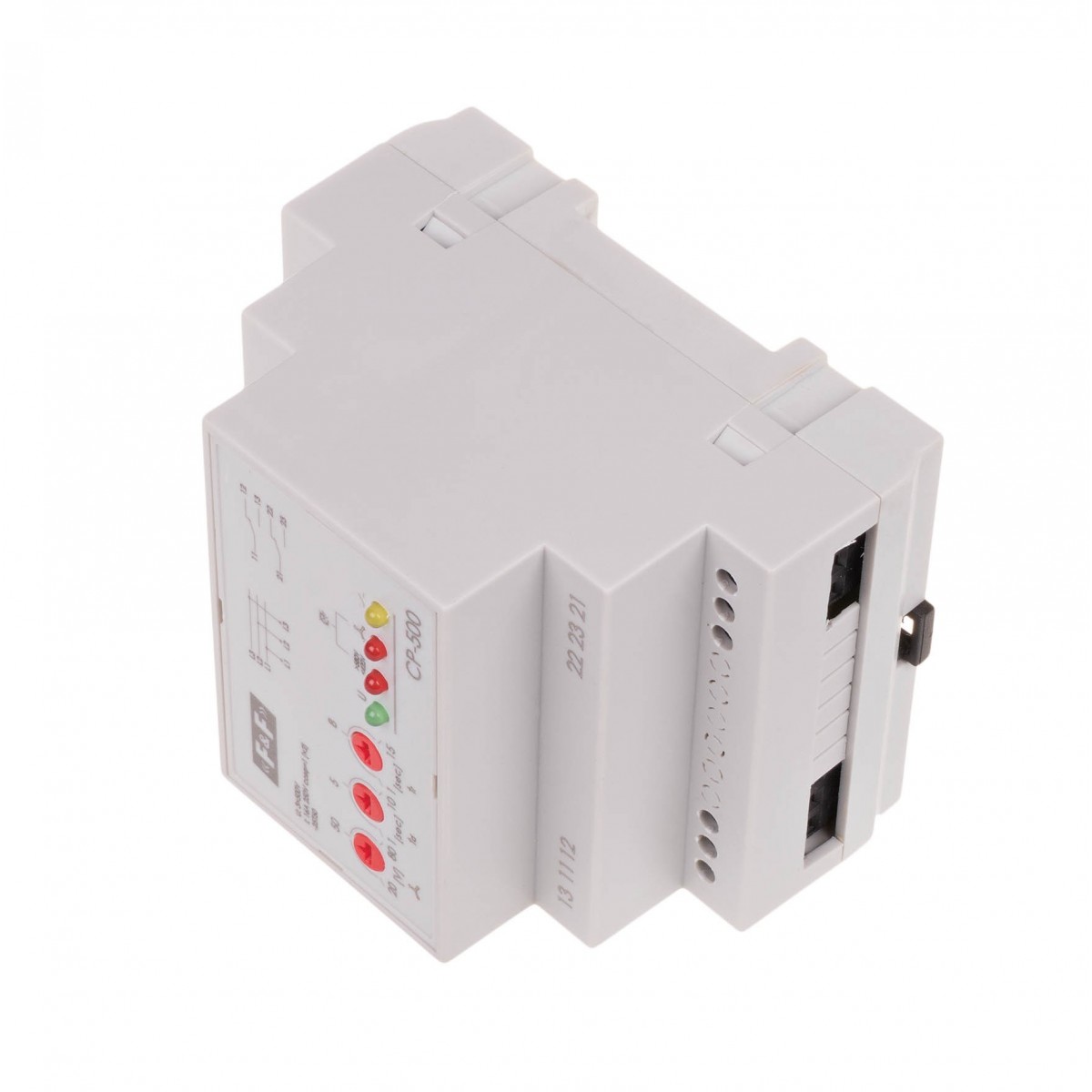

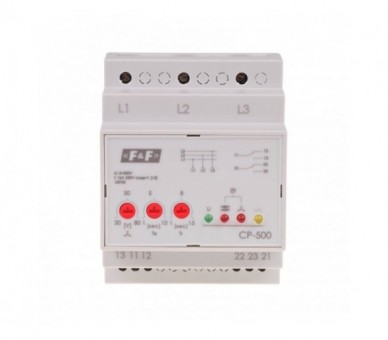

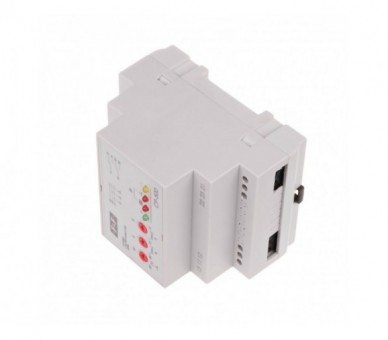

CP-500 Przekaźnik napięciowy trójfazowy CP-500, Un3x500V bez N F&F

Symbol producenta: CP-500

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 5

Wysyłka: 1-5 dni roboczych

470,56 zł brutto

Typ trójfazowy Napięcie zasilania 3 × 500 V Element wykonawczy 2 × przekaźnik Maksymalny prąd obciążenia 2 × 8 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 40÷80 V Kontrola zasilania 4 × LED Histereza napięciowa powrotu 5 V Progi napięciowe / czas działania - górny 580 V / 0,5 s Progi napięciowe / czas działania - dolny 420 V / 5 s Czas zadziałania przy asymetrii - regulowany 1÷10 s Czas powrotu regulowany 1÷15 s Przyłącze styków 1 i 2 zaciski śrubowe 2,5 mm² Przyłącze L1, L2, L3 zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 0,7 W Temperatura pracy -25 ÷ 50 °C Wymiary 4 moduły (70 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przewkaźnik napięciowy trójfazowy CP-500, Un=3x500V bez N

3×500 V. Bez przewodu neutralnego.

Czujnik CP-500 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×500 V w przypadkach zaniku napięcia w co najmniej jednej fazie, symetrycznego spadku napięć w trzech fazach lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Funkcje zabezpieczające
* przed zanikiem fazy
* przed spadkiem napięcia fazy poniżej 240 V
* przed zmianą kolejności faz
* przed asymetrią faz
* przed symetrycznym wzrostem napięcia powyżej 580 V
* przed symetrycznym spadkiem napięcia poniżej 420 V

Działanie
Przy prawidłowych napięciach sieci styki zostają zamknięte. Wystąpienie jakiejkolwiek anomalii w czasie dłuższym niż ustawiony, powoduje zadziałanie zabezpieczenia - otwarcie styków czujnika. Zamknięcie styków nastąpi automatycznie z opóźnieniem czasowym, po powrocie prawidłowych parametrów sieci.

Typ: trójfazowy
Napięcie zasilania: 3 × 500 V
Element wykonawczy: 2 × przekaźnik
Maksymalny prąd obciążenia: 2 × 8 A
Konfiguracja styków: 2 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 40÷80 V
Kontrola zasilania: 4 × LED
Histereza napięciowa powrotu: 5 V
Progi napięciowe / czas działania - górny: 580 V / 0,5 s
Progi napięciowe / czas działania - dolny: 420 V / 5 s
Czas zadziałania przy asymetrii - regulowany: 1÷10 s
Czas powrotu regulowany: 1÷15 s
Przyłącze styków 1 i 2: zaciski śrubowe 2,5 mm²
Przyłącze L1, L2, L3: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 0,7 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 4 moduły (70 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

CP-500 instrukcja obsługi (128.3k)

CP-500 schemat CAD dxf (420.16k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik napięciowy
Typ	trójfazowy
Napięcie zasilania	3 × 500 V
Element wykonawczy	2 × przekaźnik
Maksymalny prąd obciążenia	2 × 8 A
Konfiguracja styków	2 × NO/NC
Separacja styku	TAK
Asymetria napięciowa zadziałania	40÷80 V
Kontrola zasilania	4 × LED
Histereza napięciowa powrotu	5 V
Progi napięciowe / czas działania - górny	580 V / 0,5 s
Progi napięciowe / czas działania - dolny	420 V / 5 s
Czas zadziałania przy asymetrii - regulowany	1÷10 s
Czas powrotu regulowany	1÷15 s
Przyłącze styków 1 i 2	zaciski śrubowe 2,5 mm²
Przyłącze L1, L2, L3	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	0,7 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	4 moduły (70 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
