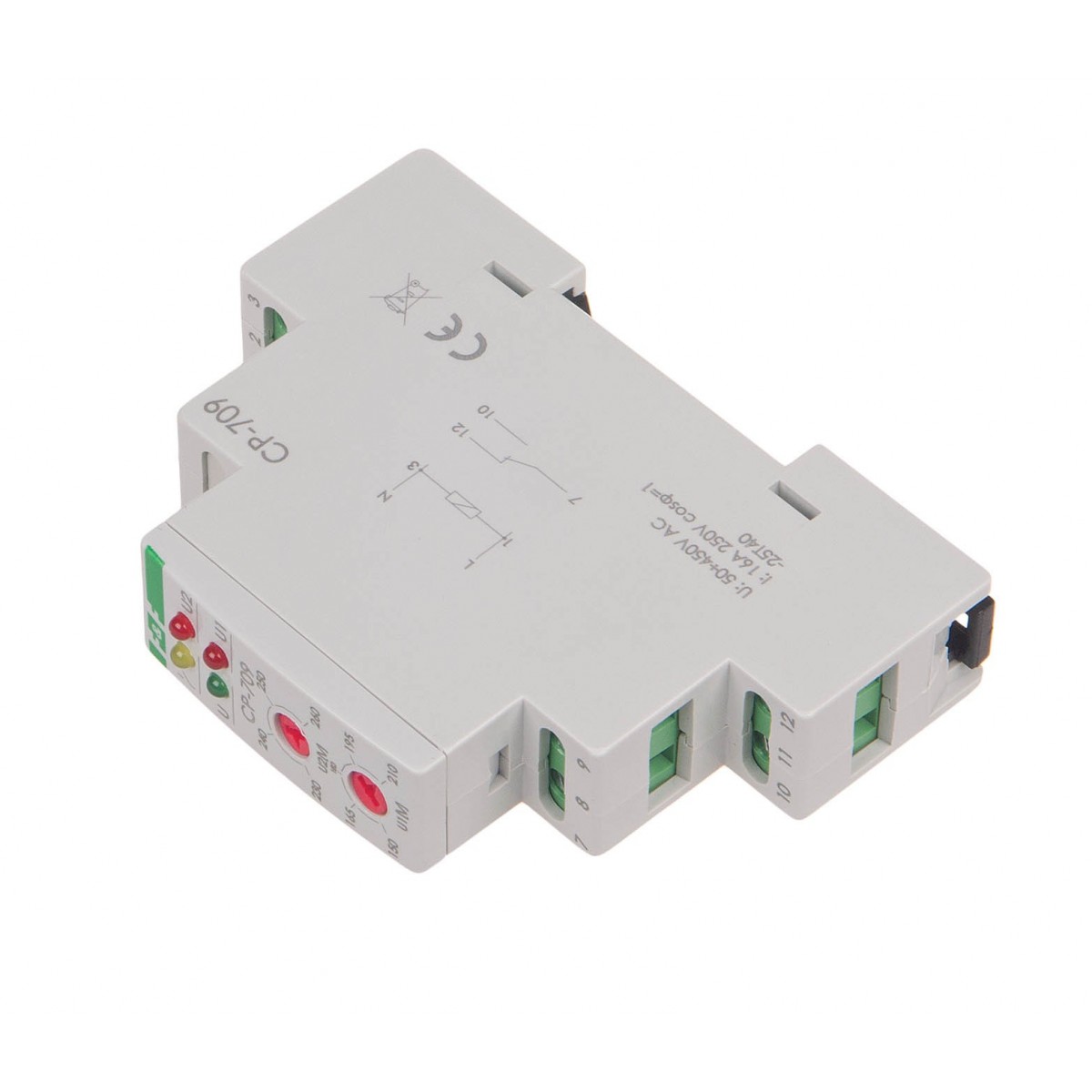

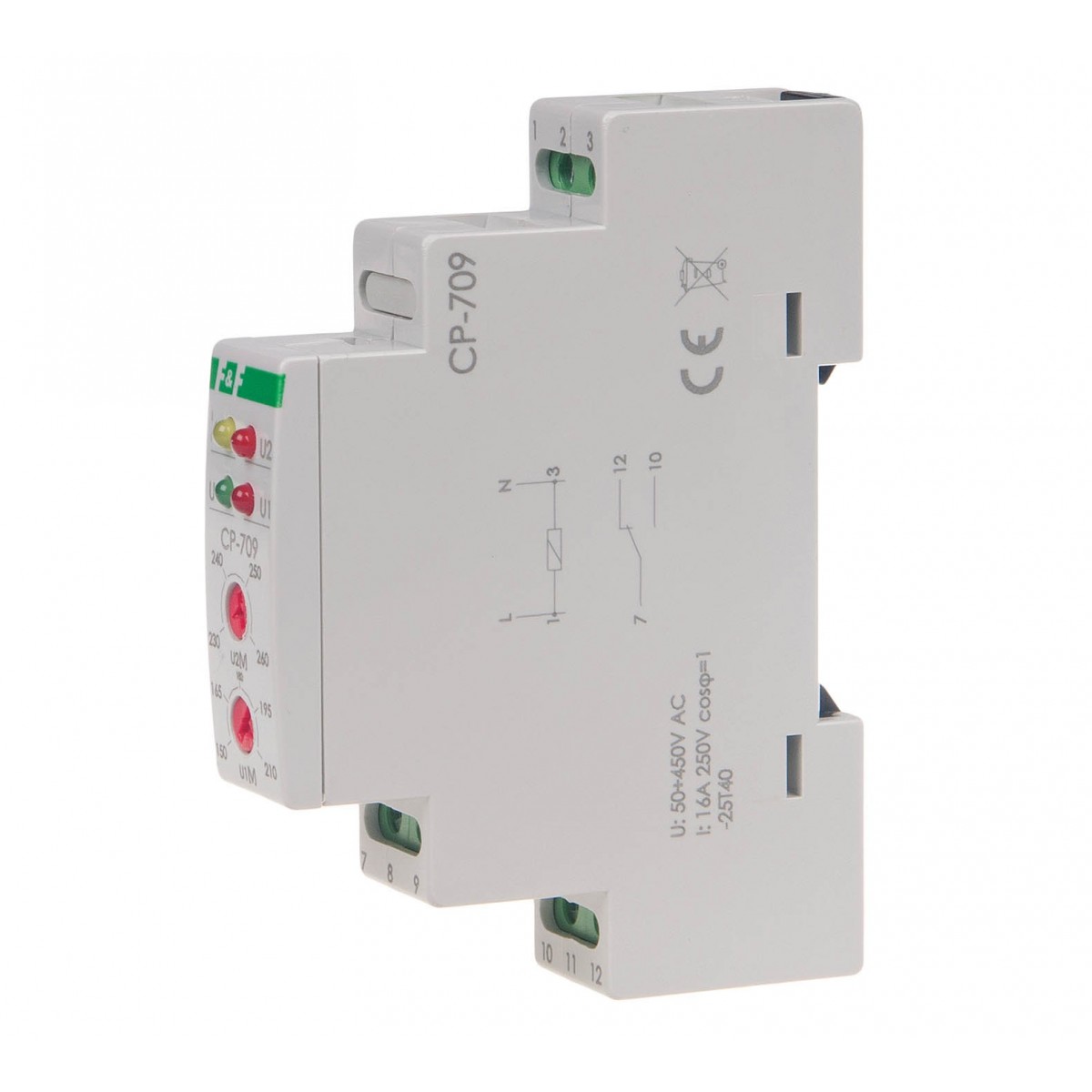

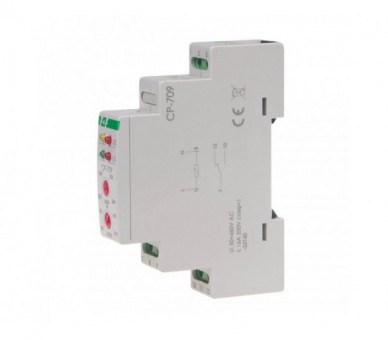

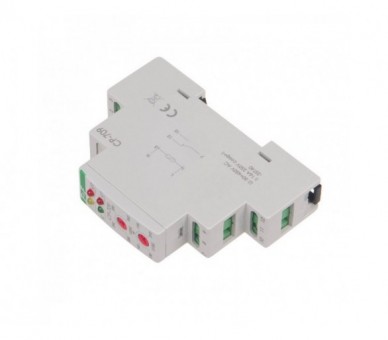

CP-709 przekaźnik napięciowy CP-709 F&F

Symbol producenta: CP-709

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 186

Wysyłka: 1-5 dni roboczych

131,03 zł brutto

Typ jednofazowy Napięcie zasilania 50÷450 V AC Blokada czasowa NIE Współpraca z agregatami prądotwórczymi TAK Element wykonawczy przekaźnik Maksymalny prąd obciążenia 16 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Kontrola zasilania 4 × LED Próg napięciowy zadziałania - dolny U1 150÷210 V Próg napięciowy zadziałania - górny U2 230÷260 V Histereza napięciowa powrotu - dla progu U1 5 V Histereza napięciowa powrotu - dla progu U2 5 V Czas zadziałania - dla progu U1 1,5 s Czas zadziałania - dla progu U2 0,1 s Czas powrotu - dla progu U1 1,5 s Czas powrotu - dla progu U2 1,5 s Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik napięciowy CP-709

Jednofazowy.
Bez blokady czasowej.

Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej. Zabezpiecza odbiornik jednofazowy przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.

Działanie

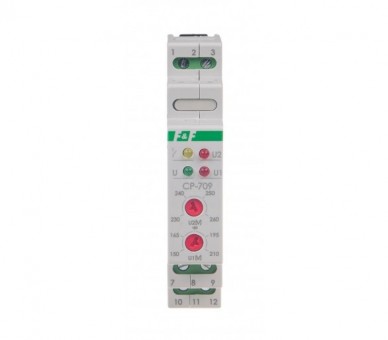

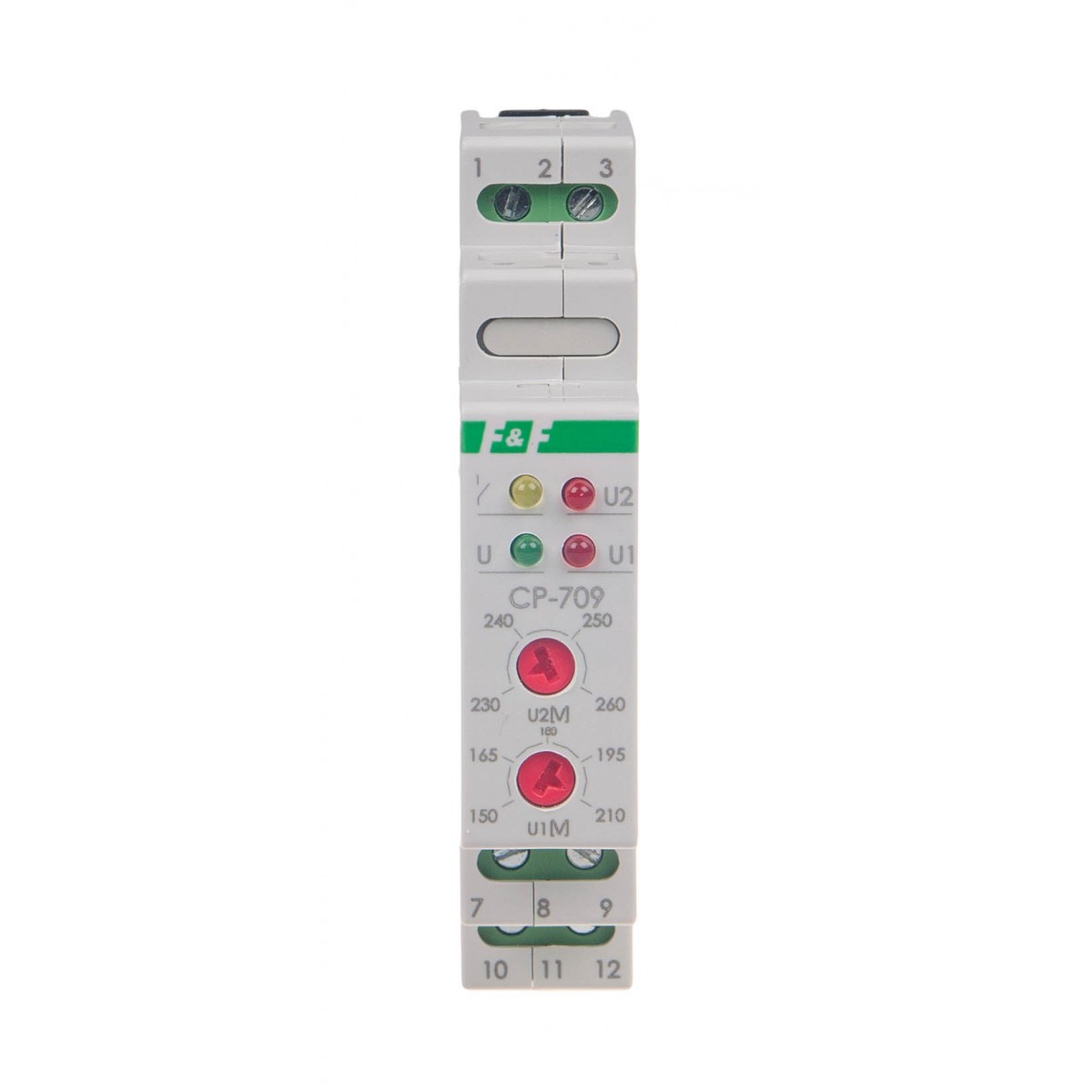

Potencjometrami ustawiamy dolny (U 1) i górny (U 2) próg napięcia. Jest to tzw. okno napięciowe. W jego granicach mogą następować zmiany napięcia zasilania, które nie spowodują zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizuje świecenie żółtej diody LED (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 sygnalizuje świecenie czerwonej diody LED (U 1). Wzrost napięcia powyżej ustalonej wartości U2 wskazuje świecenie LED czerwonej (U 2). Powrotne przełączenie styku przekaźnika napięciowego nastąpi automatycznie po powrocie właściwego napięcia.

Przekaźnik napięciowy może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.

Typ: jednofazowy
Napięcie zasilania: 50÷450 V AC
Blokada czasowa: NIE
Współpraca z agregatami prądotwórczymi: TAK
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 16 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Kontrola zasilania: 4 × LED
Próg napięciowy zadziałania - dolny U1: 150÷210 V
Próg napięciowy zadziałania - górny U2: 230÷260 V
Histereza napięciowa powrotu - dla progu U1: 5 V
Histereza napięciowa powrotu - dla progu U2: 5 V
Czas zadziałania - dla progu U1: 1,5 s
Czas zadziałania - dla progu U2: 0,1 s
Czas powrotu - dla progu U1: 1,5 s
Czas powrotu - dla progu U2: 1,5 s
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

CP-709 instrukcja obsługi (87.34k)

CP-709 schemat CAD dxf (393.91k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik napięciowy
Typ	jednofazowy
Napięcie zasilania	50÷450 V AC
Blokada czasowa	NIE
Współpraca z agregatami prądotwórczymi	TAK
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	16 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Kontrola zasilania	4 × LED
Próg napięciowy zadziałania - dolny U1	150÷210 V
Próg napięciowy zadziałania - górny U2	230÷260 V
Histereza napięciowa powrotu - dla progu U1	5 V
Histereza napięciowa powrotu - dla progu U2	5 V
Czas zadziałania - dla progu U1	1,5 s
Czas zadziałania - dla progu U2	0,1 s
Czas powrotu - dla progu U1	1,5 s
Czas powrotu - dla progu U2	1,5 s
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
