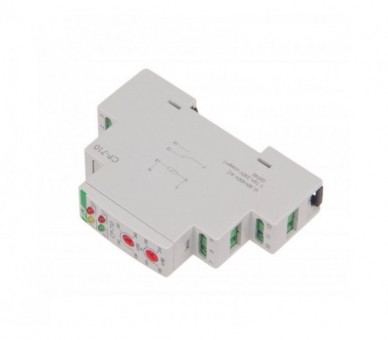

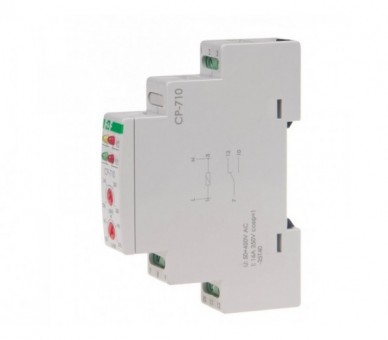

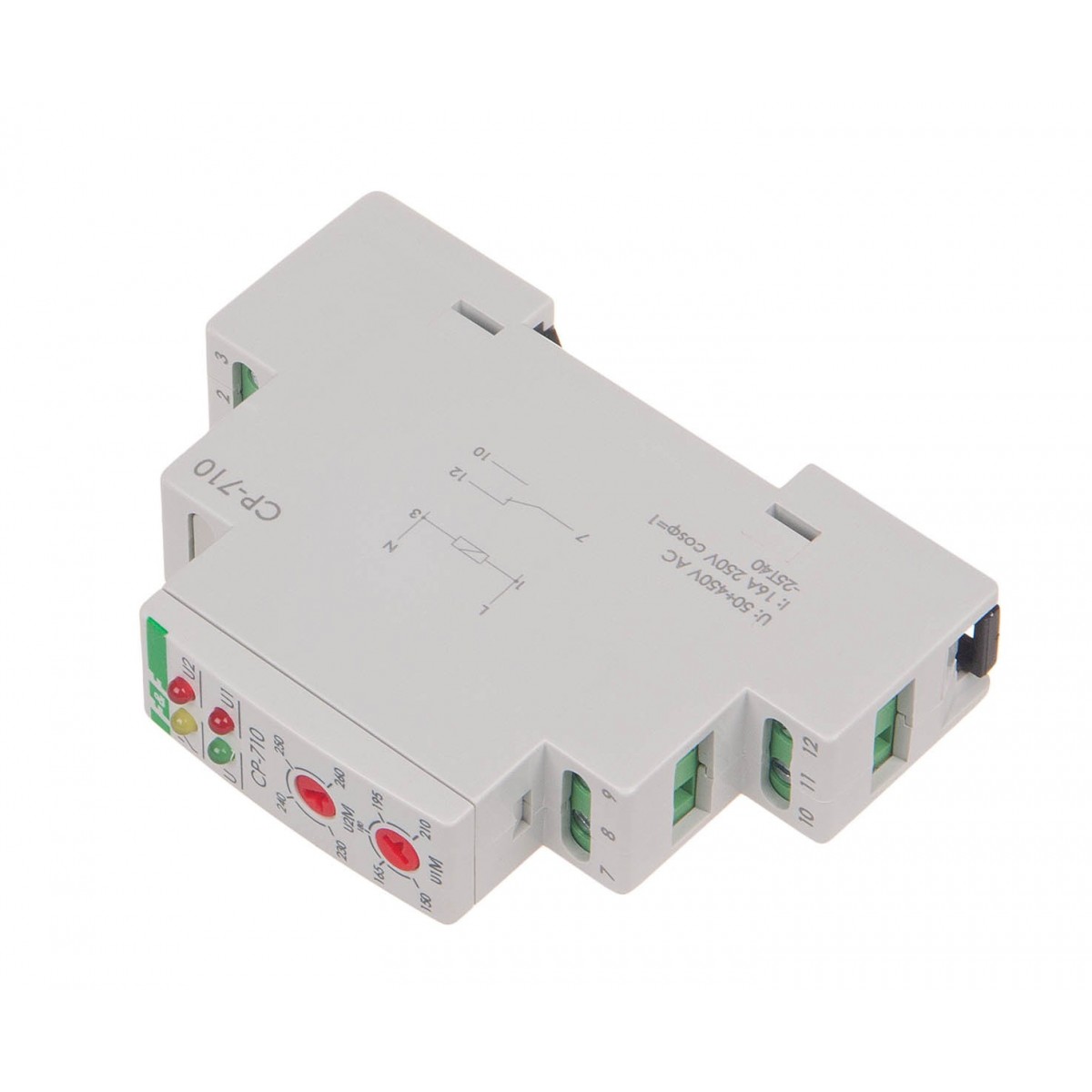

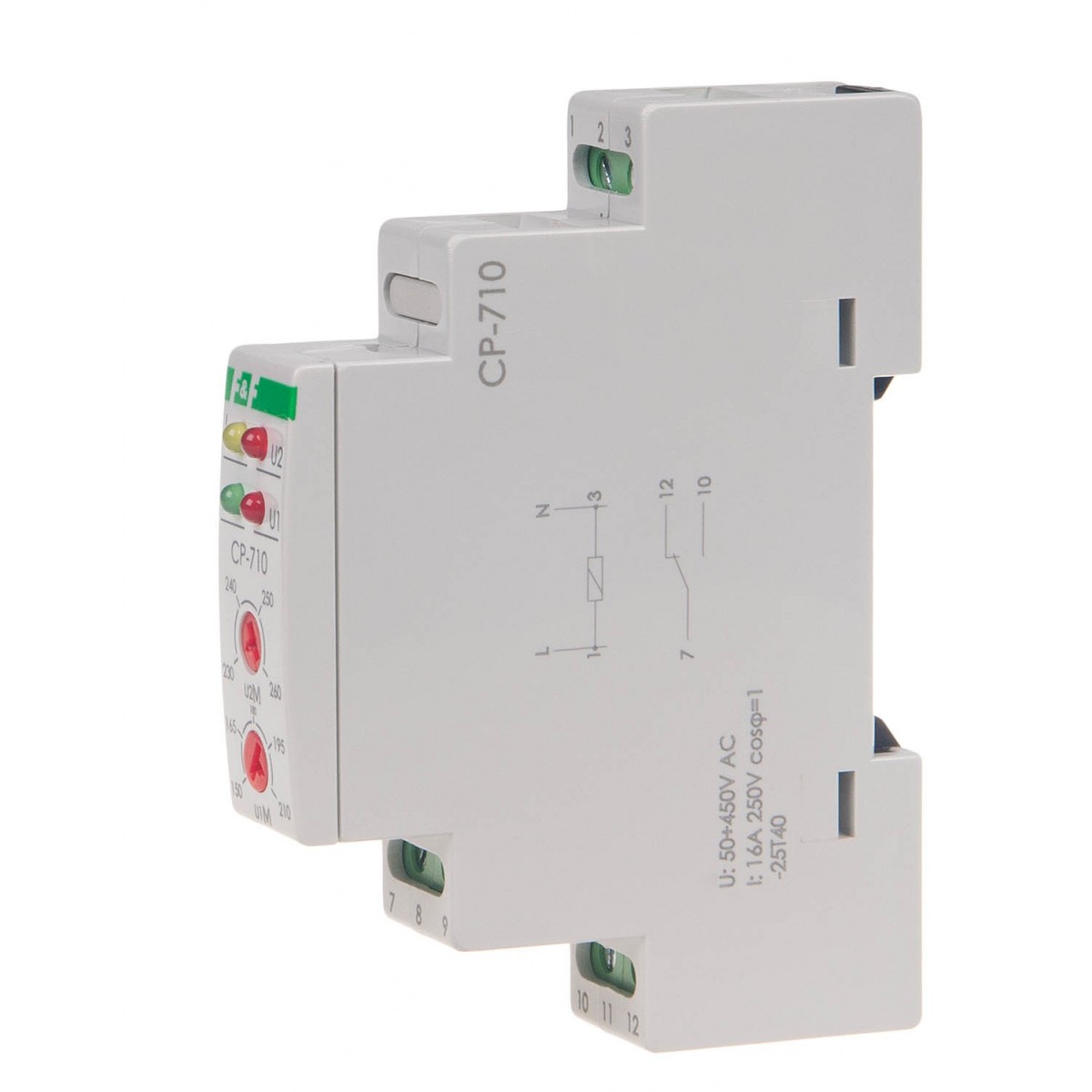

CP-710 przekaźnik napięciowy CP-710 F&F

Symbol producenta: CP-710

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 198

Wysyłka: 1-5 dni roboczych

131,03 zł brutto

Typ jednofazowy Napięcie zasilania 50÷450 V AC Blokada czasowa TAK Współpraca z agregatami prądotwórczymi TAK Element wykonawczy przekaźnik Maksymalny prąd obciążenia 16 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Kontrola zasilania 4 × LED Próg napięciowy zadziałania - dolny U1 150÷210 V Próg napięciowy zadziałania - górny U2 230÷260 V Histereza napięciowa powrotu - dla progu U1 5 V Histereza napięciowa powrotu - dla progu U2 5 V Czas zadziałania - dla progu U1 1,5 s Czas zadziałania - dla progu U2 0,1 s Czas powrotu - dla progu U1 1,5 s Czas powrotu - dla progu U2 1,5 s Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik napięciowy CP-710

Przekaźnik napięciowy jednofazowy,
z blokadą czasową.

Przekaźnik napięciowy CP-710 służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.

Zasada działania przekaźnika napięciowego CP-710

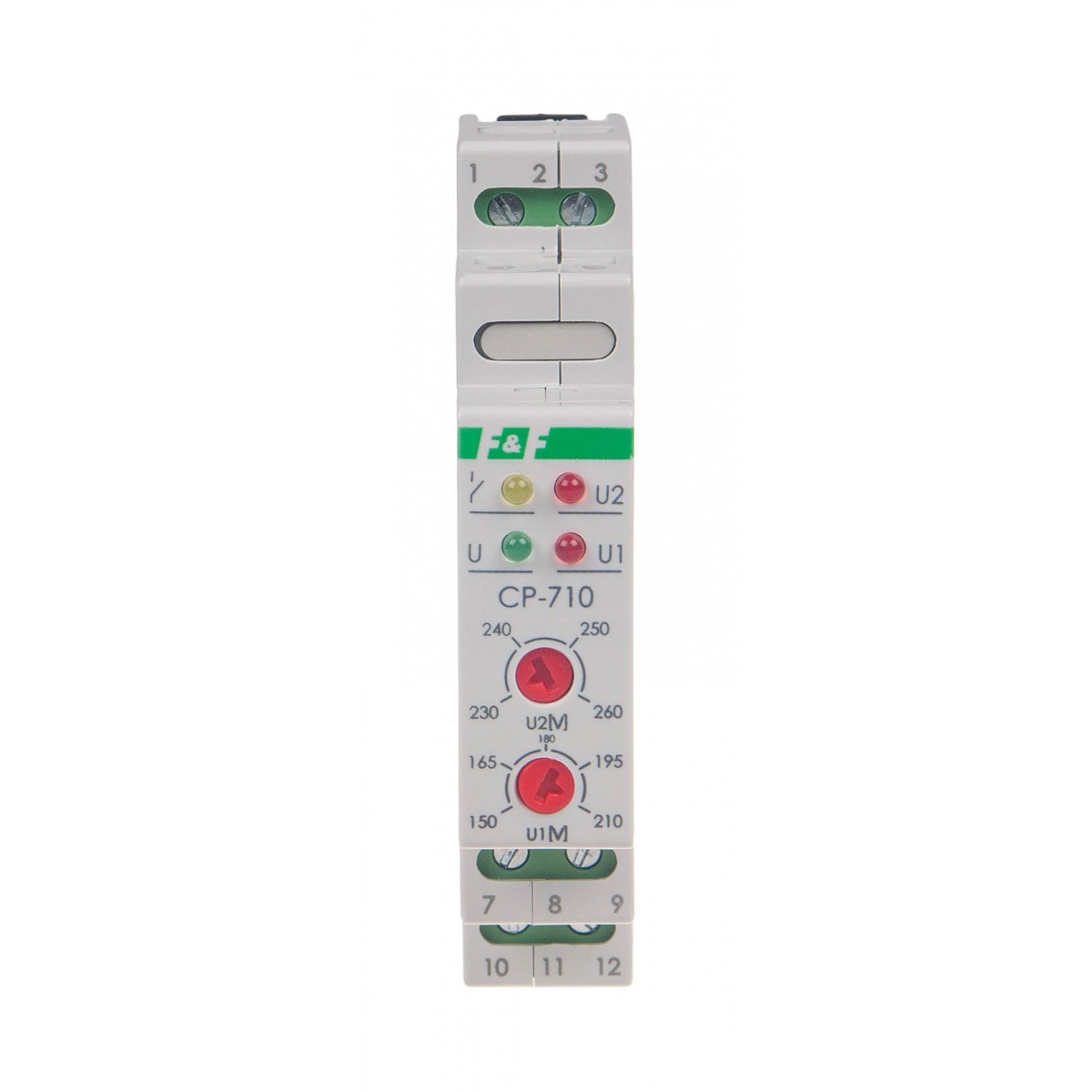

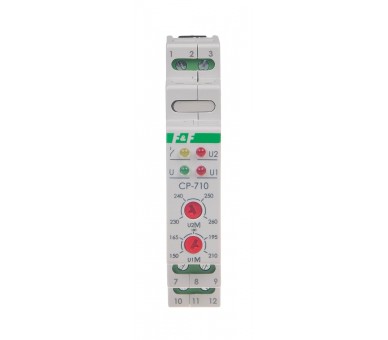

Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem świeceniem LED żółtej (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.

Przekaźnik napięciowy CP-710 może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 7-12). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.

Typ: jednofazowy
Napięcie zasilania: 50÷450 V AC
Blokada czasowa: TAK
Współpraca z agregatami prądotwórczymi: TAK
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 16 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Kontrola zasilania: 4 × LED
Próg napięciowy zadziałania - dolny U1: 150÷210 V
Próg napięciowy zadziałania - górny U2: 230÷260 V
Histereza napięciowa powrotu - dla progu U1: 5 V
Histereza napięciowa powrotu - dla progu U2: 5 V
Czas zadziałania - dla progu U1: 1,5 s
Czas zadziałania - dla progu U2: 0,1 s
Czas powrotu - dla progu U1: 1,5 s
Czas powrotu - dla progu U2: 1,5 s
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

CP-710 instrukcja obsługi (749.06k)

CP-710 schemat CAD dxf (393.91k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik napięciowy
Typ	jednofazowy
Napięcie zasilania	50÷450 V AC
Blokada czasowa	TAK
Współpraca z agregatami prądotwórczymi	TAK
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	16 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Kontrola zasilania	4 × LED
Próg napięciowy zadziałania - dolny U1	150÷210 V
Próg napięciowy zadziałania - górny U2	230÷260 V
Histereza napięciowa powrotu - dla progu U1	5 V
Histereza napięciowa powrotu - dla progu U2	5 V
Czas zadziałania - dla progu U1	1,5 s
Czas zadziałania - dla progu U2	0,1 s
Czas powrotu - dla progu U1	1,5 s
Czas powrotu - dla progu U2	1,5 s
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
