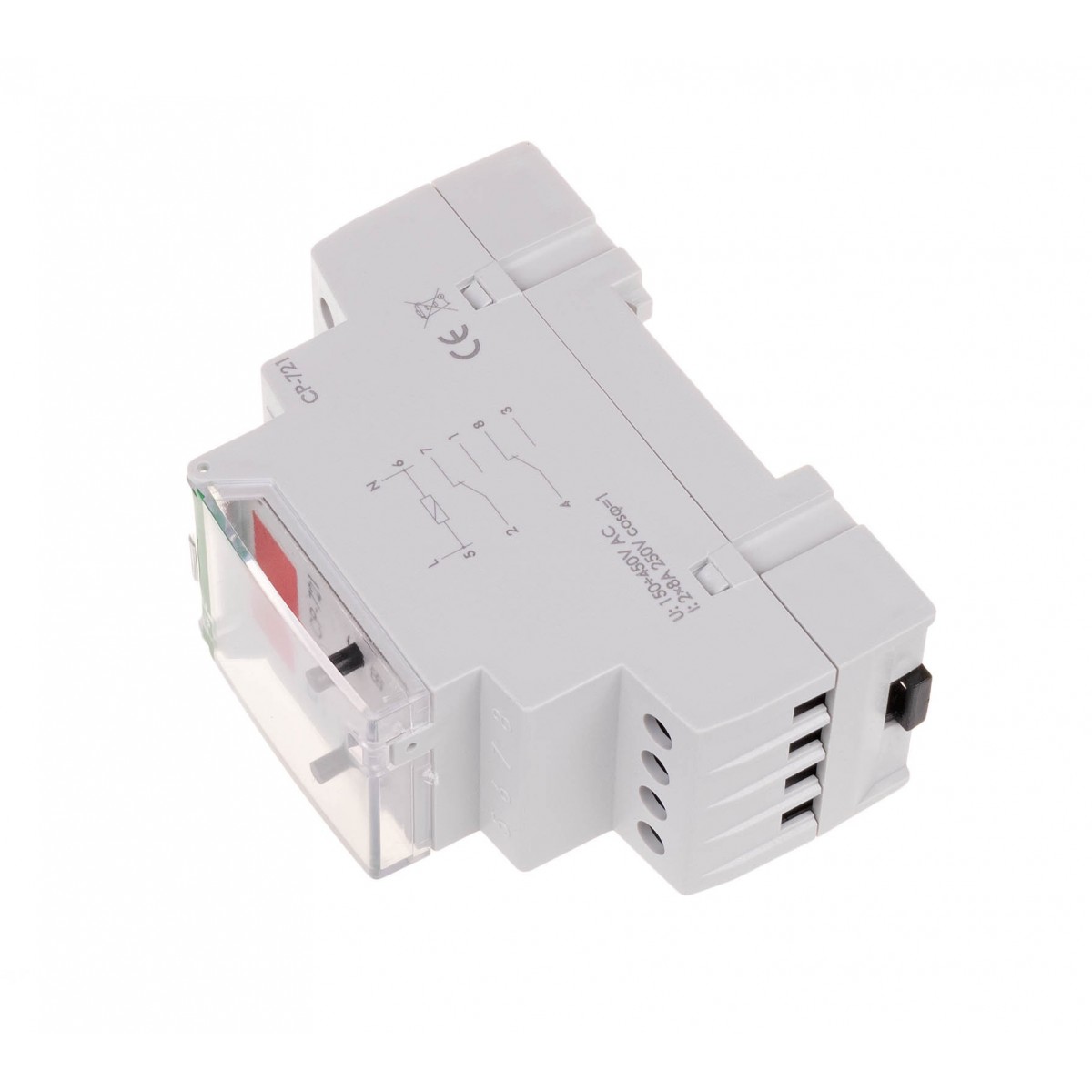

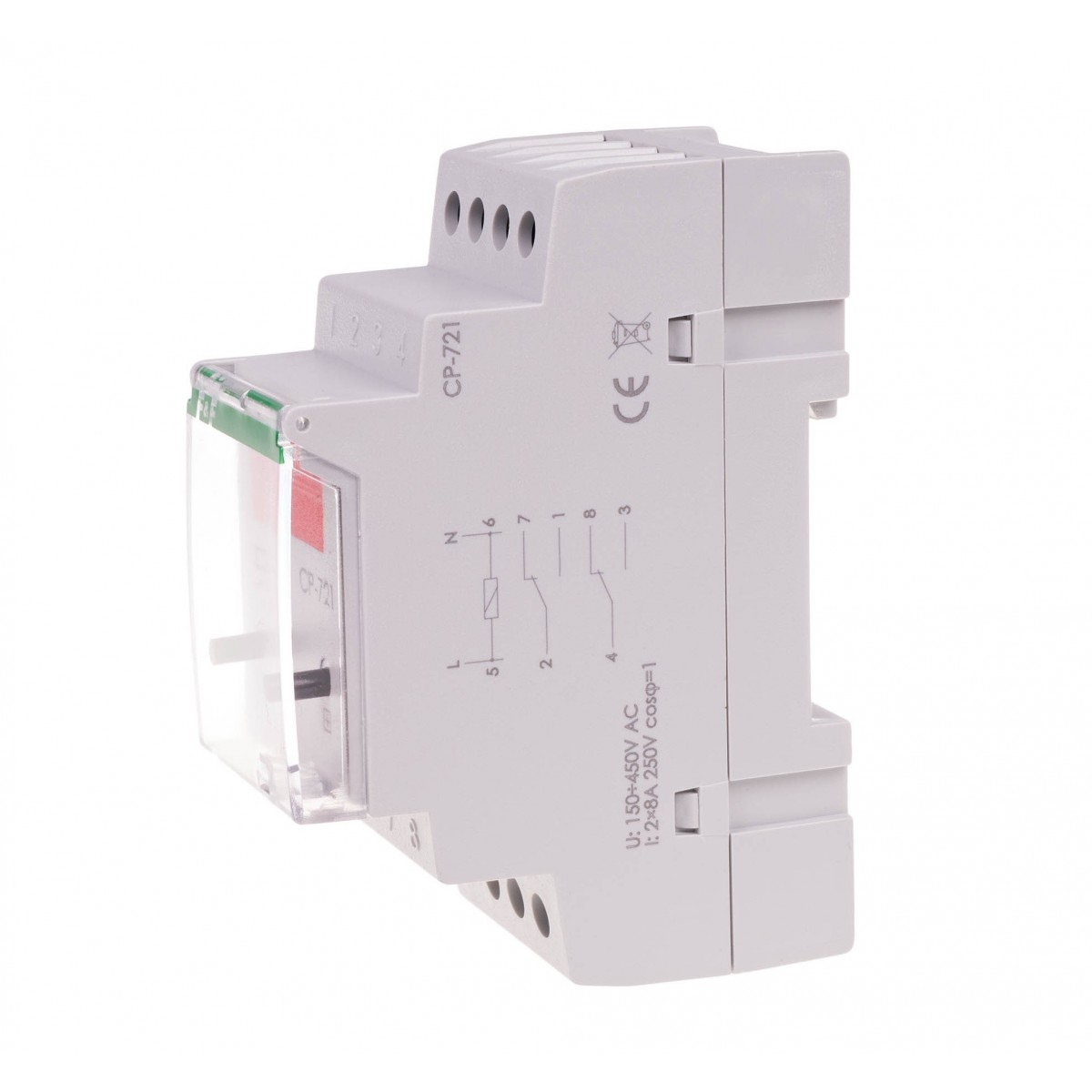

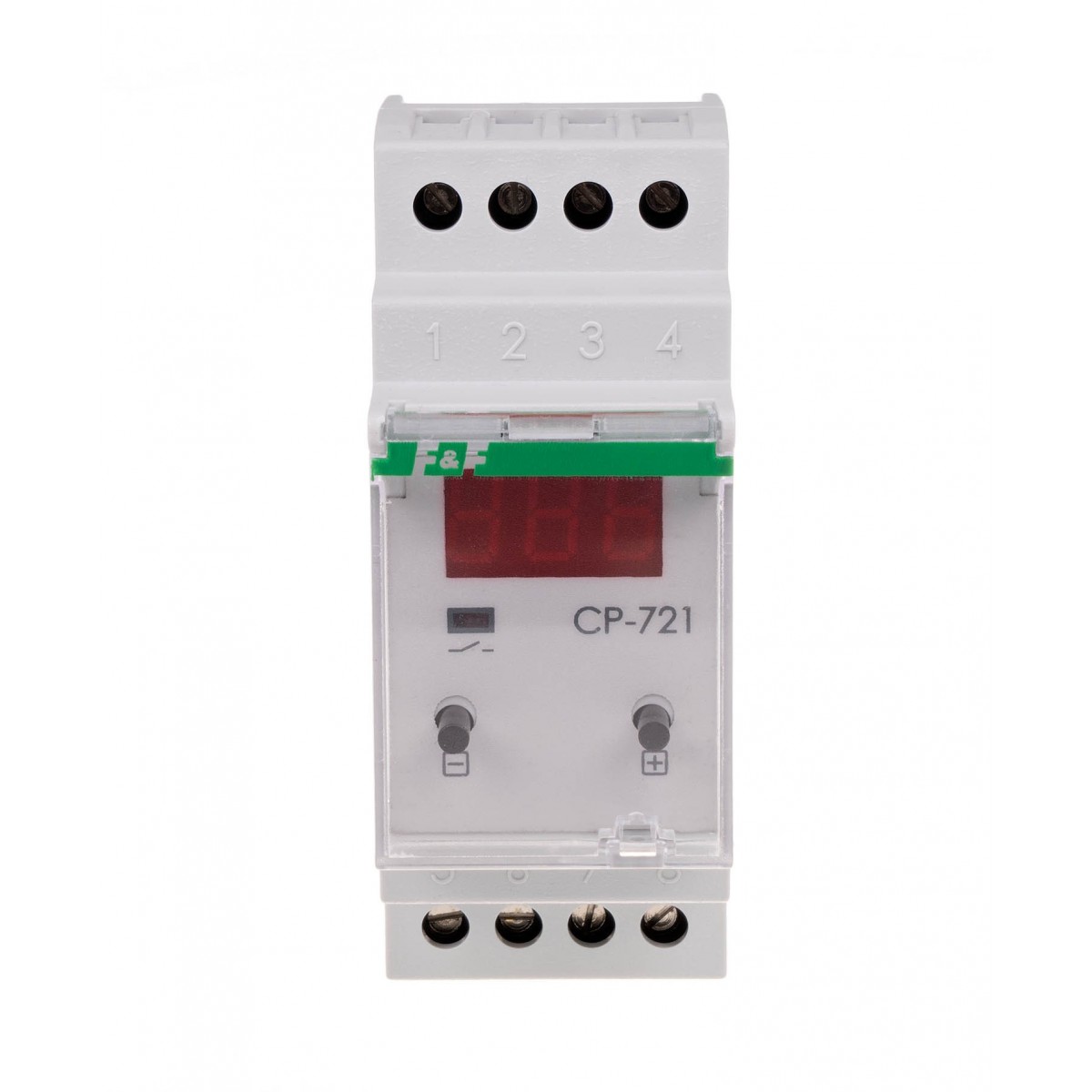

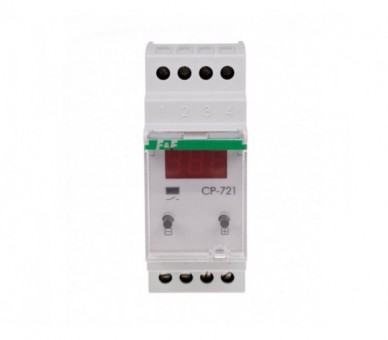

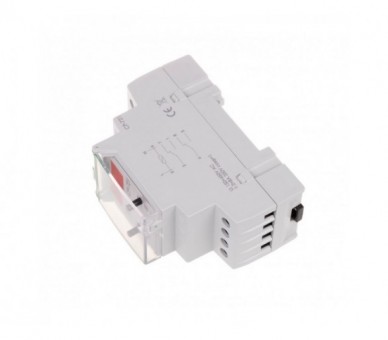

Funkcje jednofazowego przekaźnika napięciowego CP-721

• Nastawa okna napięciowego (progi UL i UH)
• Oddzielna nastawa czasów zadziałania przy przekroczeniu progów UL i UH
• Nastawa czasu powrotu
• Ciągłe wskazanie wartości napięcia sieci
• Sygnalizacja prawidłowego napięcia sieci oraz zamknięcia styków

Działanie
W trybie roboczym na wyświetlaczu wskazywana jest wartość aktualnie mierzonego napięcia.
Ustawiany przez użytkownika dolny (UL) i górny (UH) próg napięciowy wyznacza tzw. okno napięciowe. W jego granicach mogą następować zmiany napięcia zasilania, które nie powodują zadziałania przekaźnika. Przy prawidłowym napięciu zasilania styk przekaźnika pozostaje zamknięty. Zmiana napięcia zasilania powyżej lub poniżej wyznaczonych progów napięciowych spowoduje otwarcie styku z zachowaniem nastawionego opóźnienia czasowego. Zamknięcie styku sygnalizuje świecenie czerwonej diody LED. Na przekroczenie wartości napięcia powyżej 5 V od wartości progów UH i UL wskazuje pulsacja wartości na wyświetlaczu.
Powrotne złączenie styku przekaźnika nastąpi automatycznie. Ale tylko wtedy, gdy trwała wartość napięcia o 5 V w stosunku do nastawionych wartości progowych UH i UL utrzyma się przez zadany czas powrotu.



Programowalny przekaźnik napięciowy CP-721 może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.
