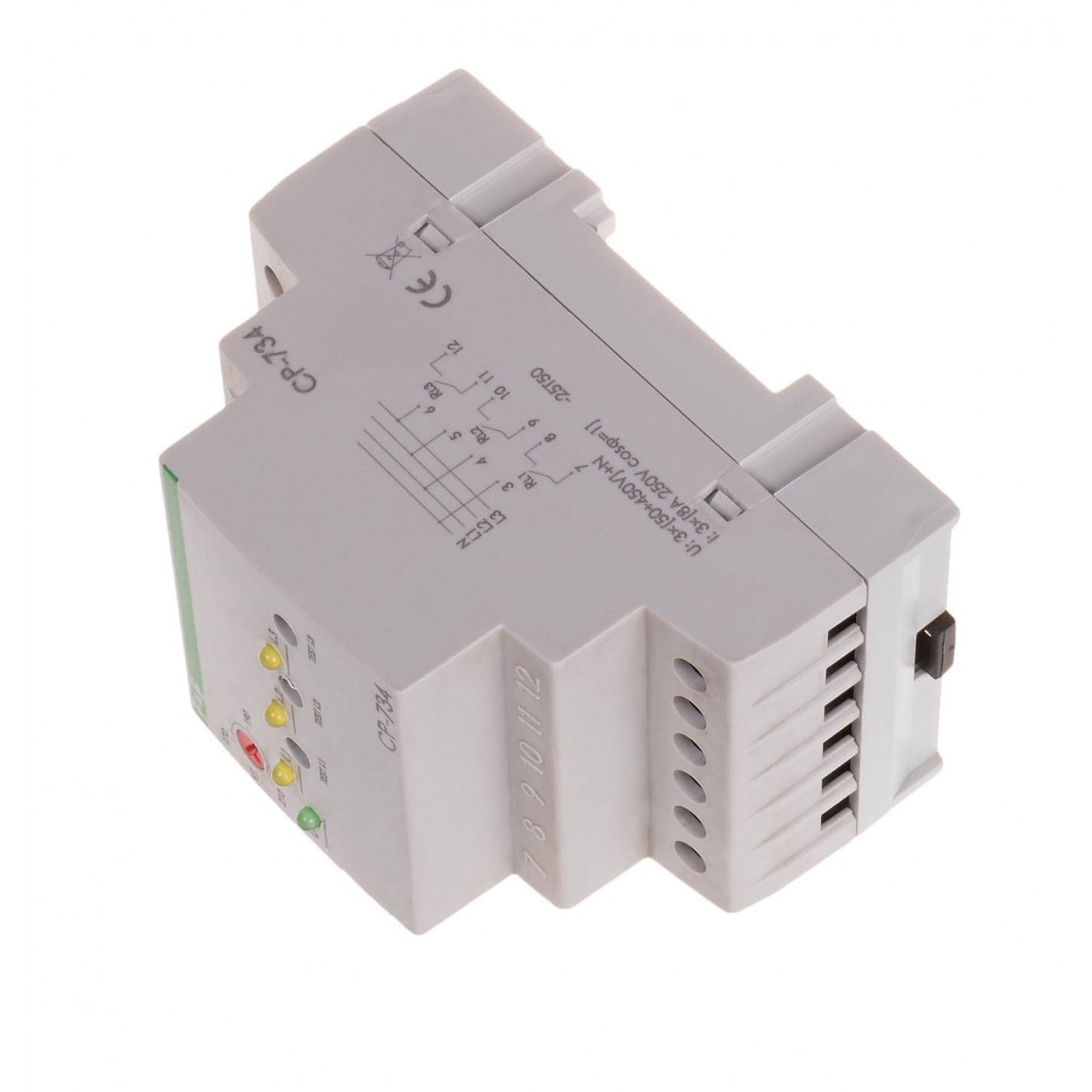

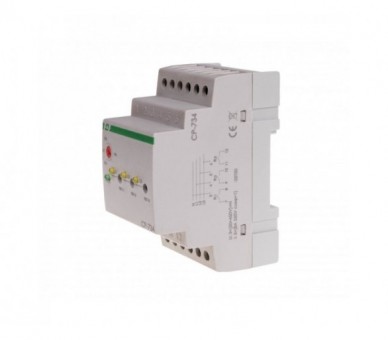

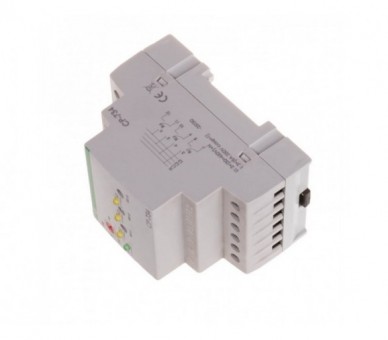

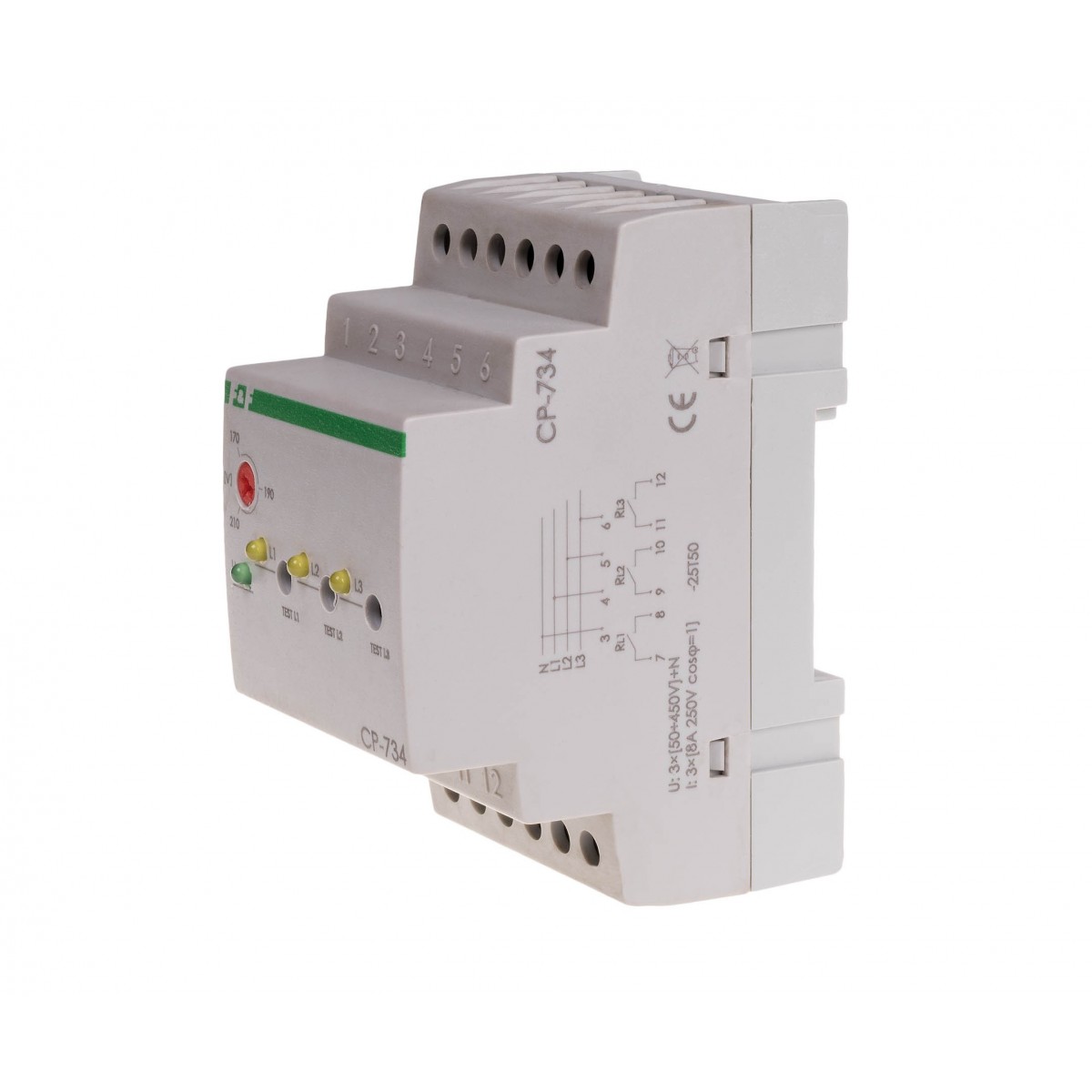

CP-734 przekaźnik napięciowy CP-734 F&F

Symbol producenta: CP-734

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 6

Wysyłka: 1-5 dni roboczych

196,14 zł brutto

Typ trójfazowy Napięcie zasilania 3×(50÷450 V)+N Blokada czasowa NIE Współpraca z agregatami prądotwórczymi TAK Element wykonawczy 3 × przekaźnik Maksymalny prąd obciążenia 3 × 8 A Konfiguracja styków 3 x NO * Separacja styku TAK Kontrola zasilania 4 × LED Napięcie zadziałania - regulowane 170÷210 V Histereza napięciowa powrotu 5 V Czas powrotu 1,5 s Czas zadziałania 0,5 s Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 0,8 W Temperatura pracy -20÷50°C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik napięciowy CP-734

Przekaźnik napięciowy trójfazowy.
Podnapięciowy.
Styk 3×1NO.

Przekaźnik napięciowy CP-734 służy do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiorników przed skutkami spadku napięcia poniżej ustawionej wartości.

Zastosowanie przekaźnika napięciowego

Trójfazowy przekaźnik napięciowy CP-734 stosowany jest w instalacjach BMS lub PLC do informowania o nieprawidłowościach w trójfazowej sieci zasilającej.

Działanie

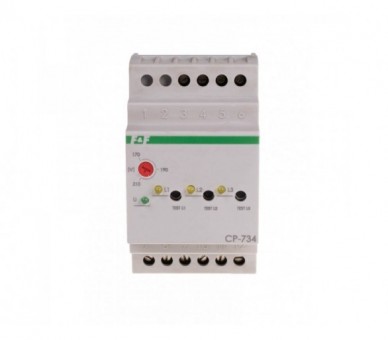

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia sieci sygnalizowane są świeceniem diody LED żółtej L1, L2 i L3 w obwodzie każdej fazy (zamknięte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje otwarcie styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Załączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu (tj. o wartość histerezy napięciowej).

TEST (symulacja zadziałania)
Naciskając przycisk chwilowy TEST w obwodzie danej fazy powodujemy otwarcie styku odpowiadającemu tej fazie na czas trzymania przycisku.

Typ: trójfazowy
Napięcie zasilania: 3×(50÷450 V)+N
Blokada czasowa: NIE
Współpraca z agregatami prądotwórczymi: TAK
Element wykonawczy: 3 × przekaźnik
Maksymalny prąd obciążenia: 3 × 8 A
Konfiguracja styków: 3 x NO *
Separacja styku: TAK
Kontrola zasilania: 4 × LED
Napięcie zadziałania - regulowane: 170÷210 V
Histereza napięciowa powrotu: 5 V
Czas powrotu: 1,5 s
Czas zadziałania: 0,5 s
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -20÷50°C
Wymiary: 3 moduły (52,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

CP-734 instrukcja obsługi (63.19k)

CP-734 schemat CAD dxf (392.09k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik napięciowy
Typ	trójfazowy
Napięcie zasilania	3×(50÷450 V)+N
Blokada czasowa	NIE
Współpraca z agregatami prądotwórczymi	TAK
Maksymalny prąd obciążenia	3 × 8 A
Konfiguracja styków	3 x NO *
Separacja styku	TAK
Kontrola zasilania	4 × LED
Napięcie zadziałania - regulowane	170÷210 V
Histereza napięciowa powrotu	5 V
Czas powrotu	1,5 s
Czas zadziałania	0,5 s
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	0,8 W
Temperatura pracy	-20÷50°C
Wymiary	3 moduły (52,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
