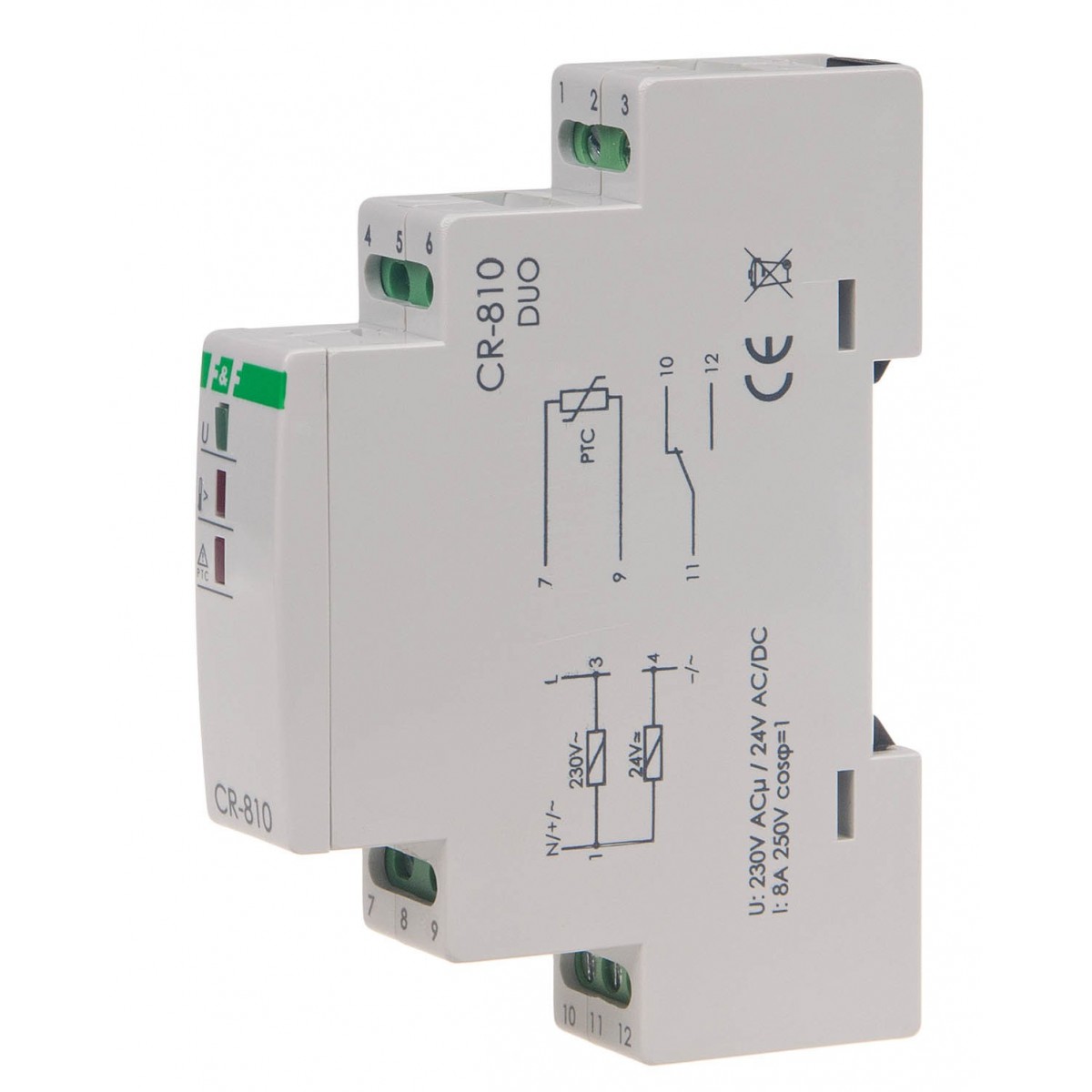

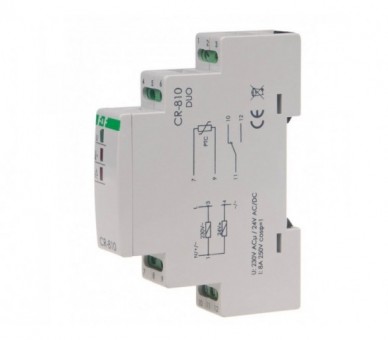

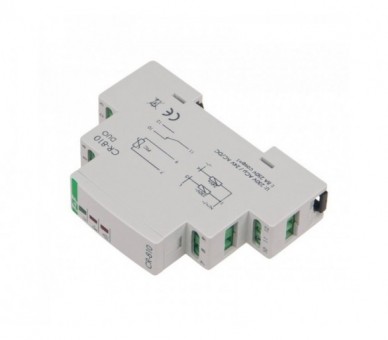

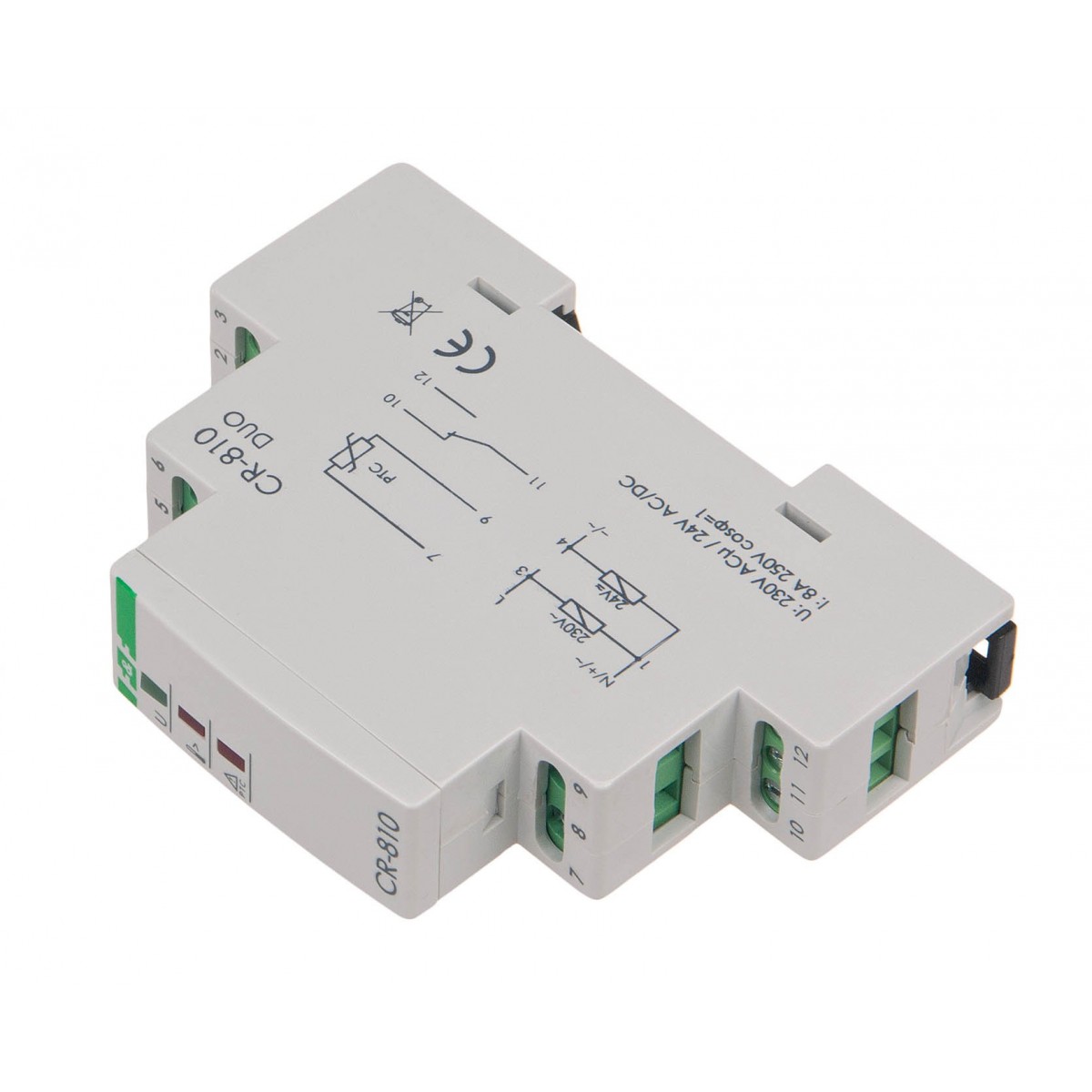

CR-810DUO przekaźnik rezystancyjny CR-810 F&F

Symbol producenta: CR-810DUO

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 241

Wysyłka: 1-5 dni roboczych

127,74 zł brutto

Napięcie zasilania 230 V AC / 24 V AC/DC Element wykonawczy przekaźnik Maksymalny prąd obciążenia 16 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Rezystancja otwarcia styków R: 3000 Ω, R: 70 Ω Rezystancja zamknięcia styków R od 110 Ω do 1800 Ω Rezystancja pętli czujników w stanie zimnym R: 1500 Ω Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik rezystancyjny CR-810

Do współpracy z termistorami PTC.

Przekaźnik rezystancyjny (termiczny) służy do ochrony urządzeń elektrycznych przed niepożądanym wzrostem temperatury przy wykorzystaniu czujników termistorowych PTC, połączonych szeregowo w ilości 1÷6 sztuk.

Działanie

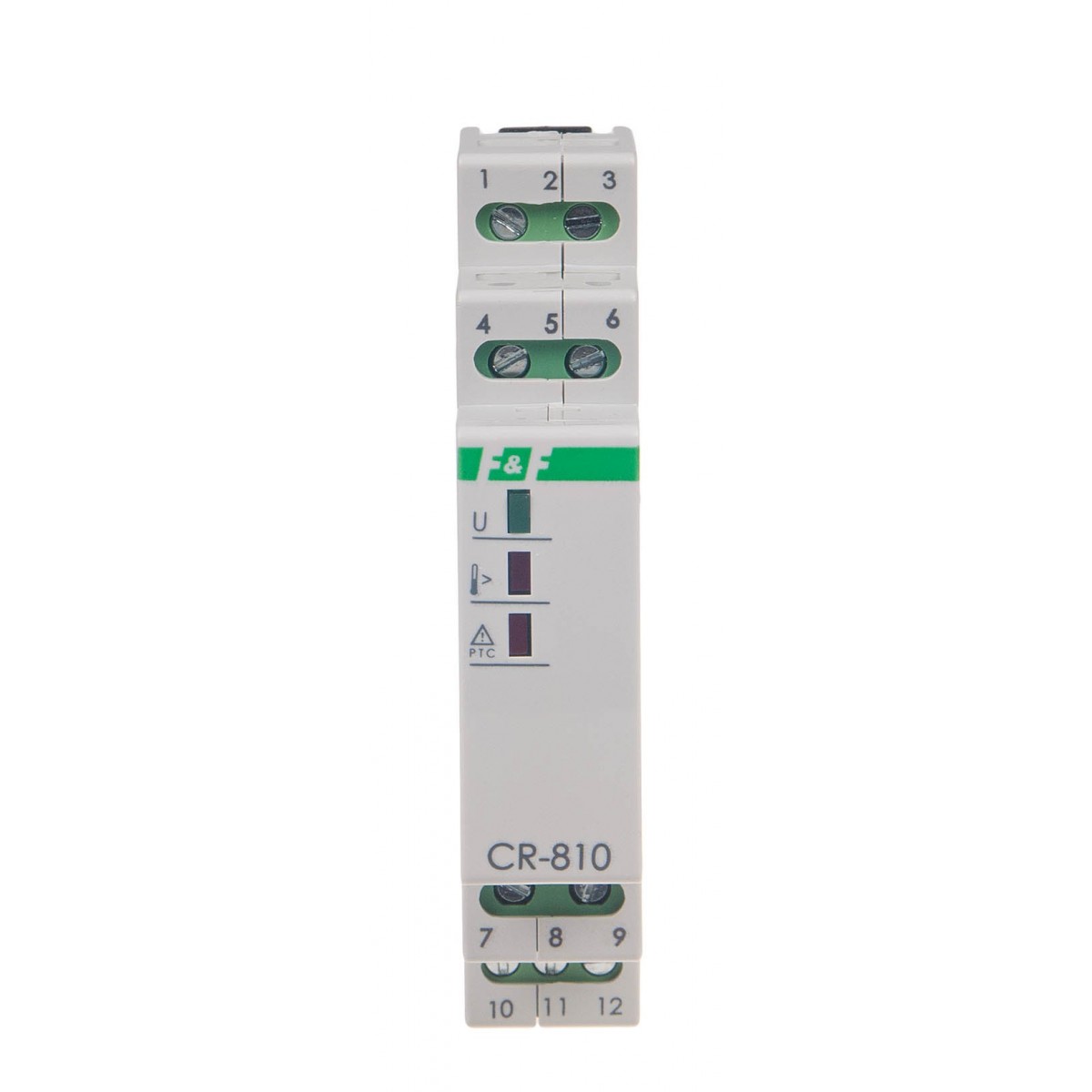

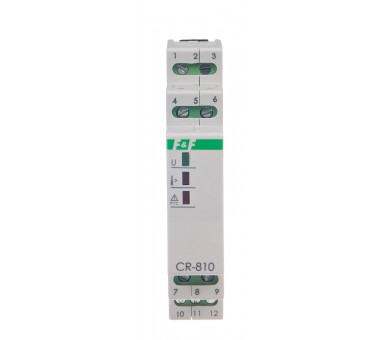

Prawidłowa praca (zwarte styki 11-12) jest sygnalizowana świeceniem zielonej diody LED U (właściwe napięcie zasilania, prawidłowa temperatura kontrolowanego urządzenia, sprawny obwód podłączonych czujników PTC). Wzrost temperatury przynajmniej jednego z czujników ponad wartość znamionową, powoduje wzrost jego rezystancji powyżej 3000 Ω. Następuje zadziałanie przekaźnika (rozwarcie styków 11-12 i zapalenie czerwonej diody LED). Załączenie układu nastąpi automatycznie, jeżeli rezystancja pętli czujników PTC spadnie poniżej wartości 1800 Ω (obniżenie temperatury kontrolowanego urządzenia). Styk przekaźnika wykonawczego zostanie również otwarty, gdy rezystancja pętli obniży się do 70 Ω, np. przy zwarciu przewodów czujnika PTC (sygnalizowane zapaleniem czerwonej LED) lub nastąpi wyłączenie napięcia zasilającego przekaźnik.

Napięcie zasilania: 230 V AC / 24 V AC/DC
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 16 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Rezystancja otwarcia styków: R: 3000 Ω, R: 70 Ω
Rezystancja zamknięcia styków: R od 110 Ω do 1800 Ω
Rezystancja pętli czujników w stanie zimnym: R: 1500 Ω
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

CR-810 DUO instrukcja obsługi (679.58k)

CR-810 DUO schemat CAD dxf (391.6k)

CR-810 DUO deklaracja CE 2023 (180.48k)

Rodzaj	Akcesoria
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	16 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Rezystancja otwarcia styków	R: 3000 Ω, R: 70 Ω
Rezystancja zamknięcia styków	R od 110 Ω do 1800 Ω
Rezystancja pętli czujników w stanie zimnym	R: 1500 Ω
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
