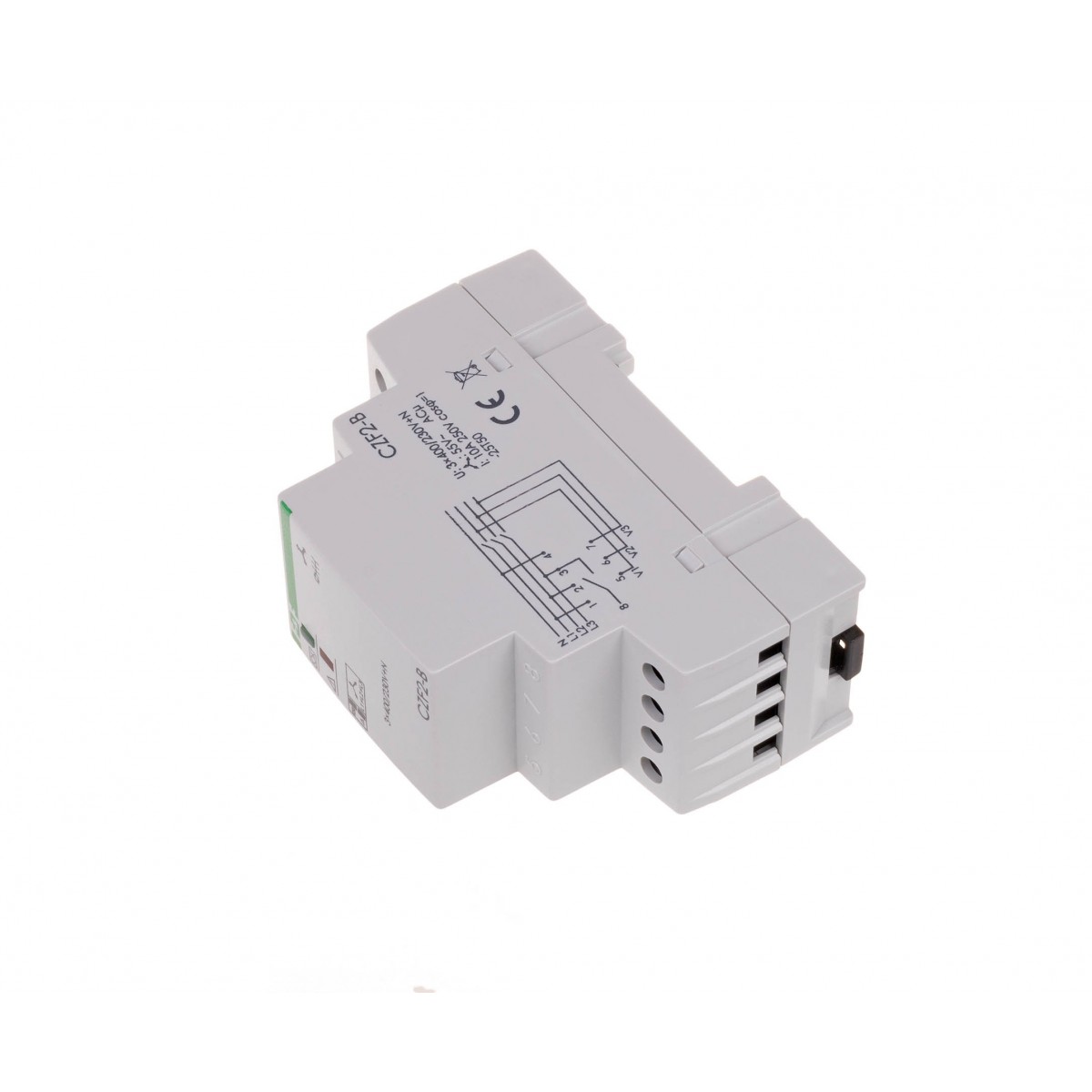

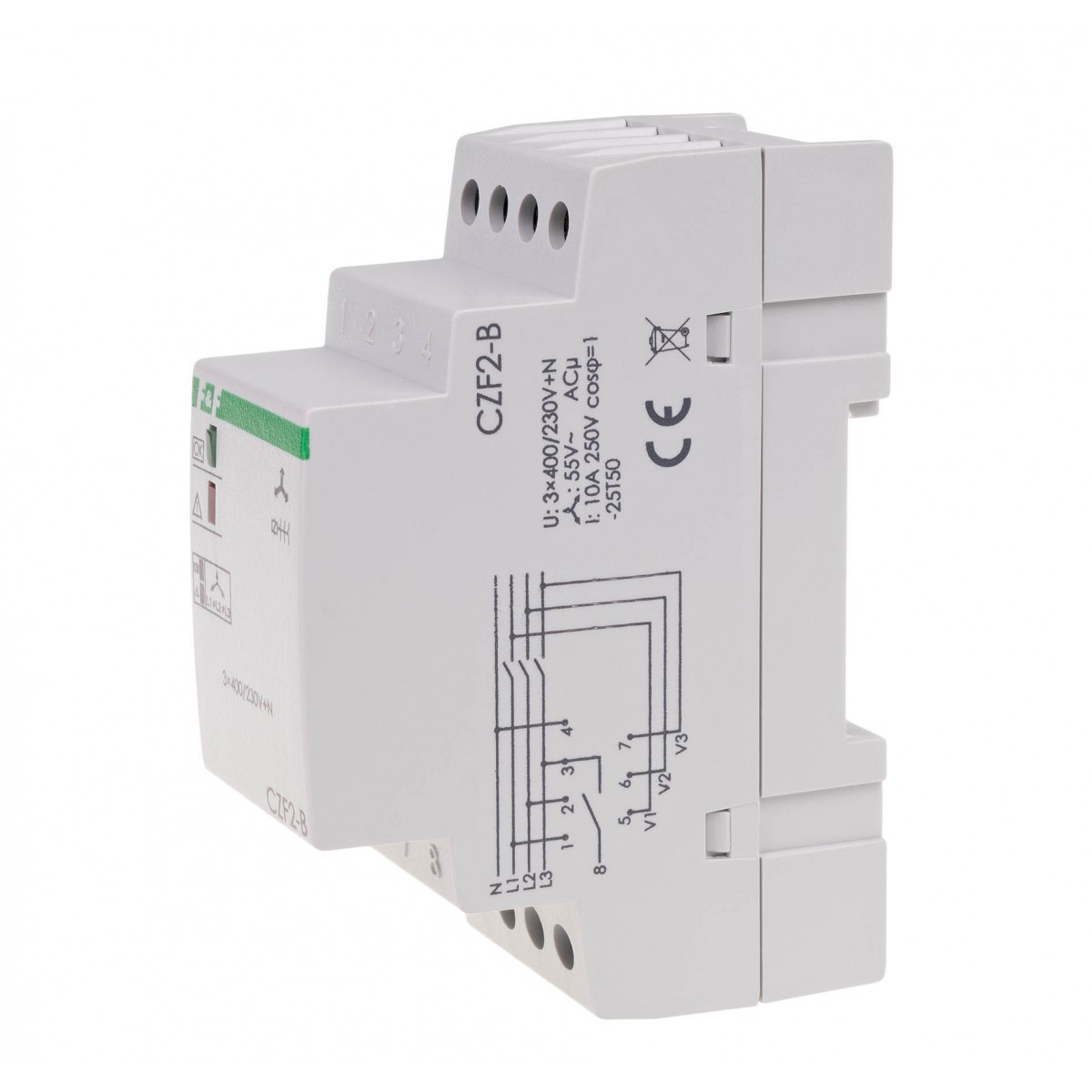

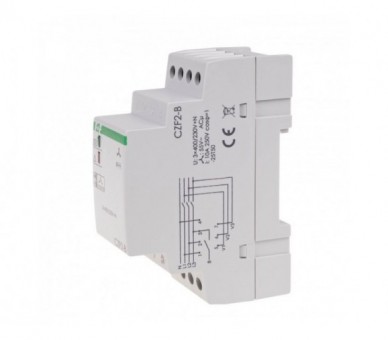

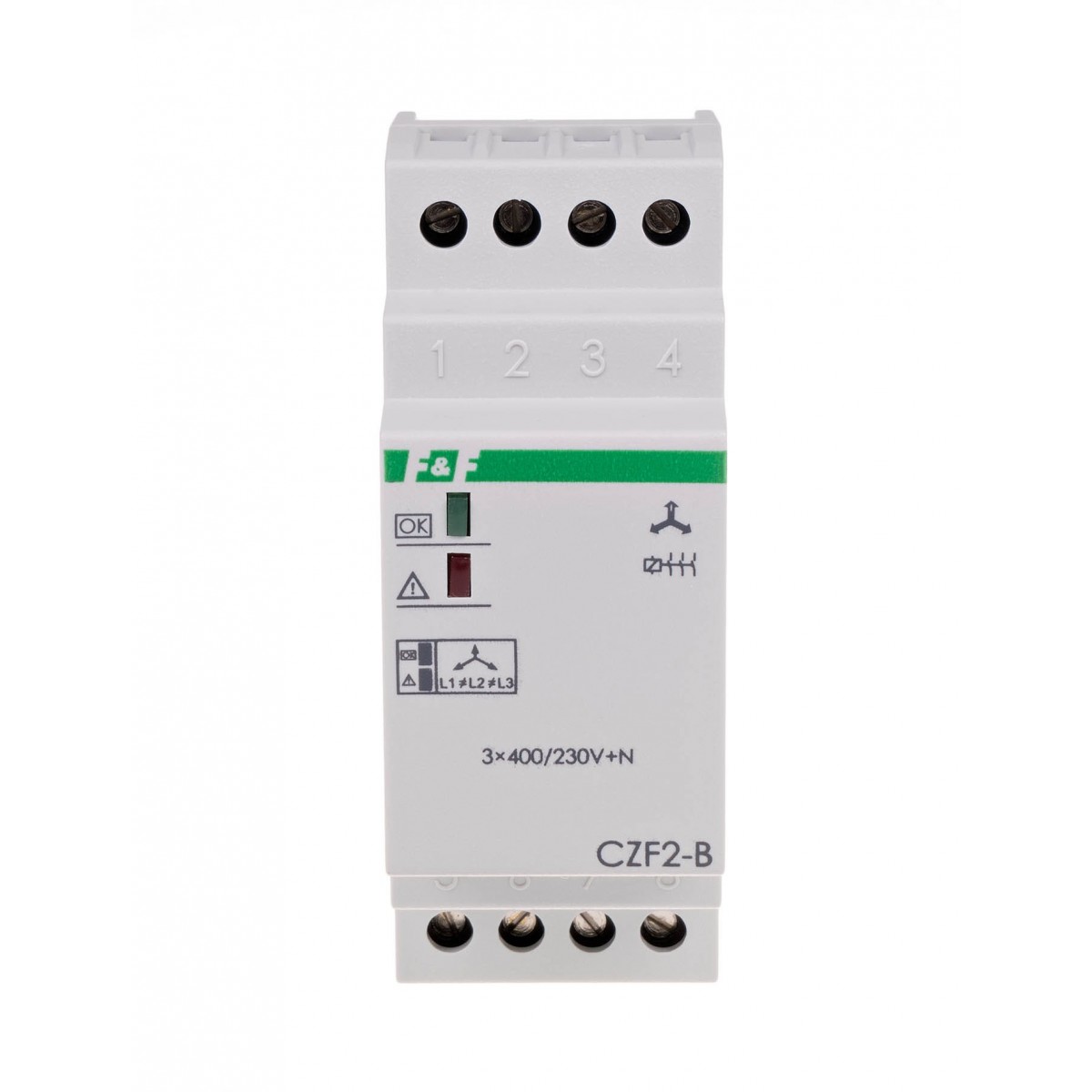

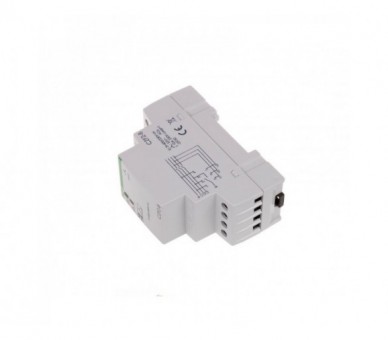

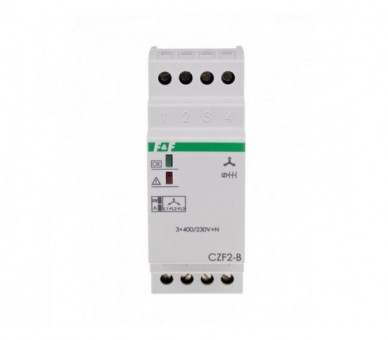

CZF-2B czujnik zaniku faz z kontrolą stycznika F&F

Symbol producenta: CZF-2B

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 272

Wysyłka: 1-5 dni roboczych

107,13 zł brutto

Napięcie zasilania 3 × 400 V + N Współpraca z agregatami prądotwórczymi NIE Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz NIE Kontrola styków stycznika TAK Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO Separacja styku NIE Asymetria napięciowa zadziałania 55 V Histereza napięciowa 5 V Opóźnienie wyłączenia 4 s Kontrola zasilania 2 × LED Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 1,6 W Temperatura pracy -25÷40°C Wymiary 2 moduły (35 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Czujnik zaniku faz z kontrolą stycznika

Styk 1 x NO nieseparowany.

Czujnik zaniku fazy z kontrolą styków stycznika przeznaczony jest do zabezpieczenia silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika:

- zanik napięcia w co najmniej jednej fazie,
- asymetria napięć między fazami
- uszkodzenie styków stycznika załączającego.

Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Awaria któregokolwiek ze styków stycznika załączającego silnik spowoduje wyłączenie silnika na stałe. Ponowne uruchomienie możliwe jest dopiero po całkowitym odłączeniu zasilania, usunięciu usterki stycznika i ponownym załączeniu.

Napięcie zasilania: 3 × 400 V + N
Współpraca z agregatami prądotwórczymi: NIE
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: NIE
Kontrola styków stycznika: TAK
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO
Separacja styku: NIE
Asymetria napięciowa zadziałania: 55 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 4 s
Kontrola zasilania: 2 × LED
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary: 2 moduły (35 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: NIE

CZF2-B instrukcja obsługi (58.45k)

CZF-2B schemat CAD dxf (409.55k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Stycznik
Napięcie zasilania	3 × 400 V + N
Współpraca z agregatami prądotwórczymi	NIE
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	NIE
Kontrola styków stycznika	TAK
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	10 A
Konfiguracja styków	1 × NO
Separacja styku	NIE
Asymetria napięciowa zadziałania	55 V
Histereza napięciowa	5 V
Opóźnienie wyłączenia	4 s
Kontrola zasilania	2 × LED
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,6 W
Temperatura pracy	-25÷40°C
Wymiary	2 moduły (35 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
