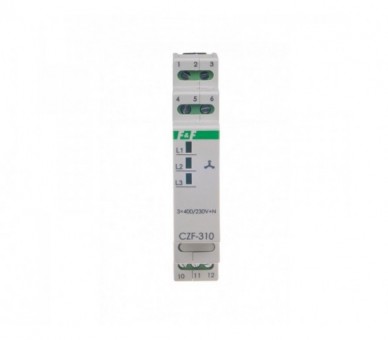

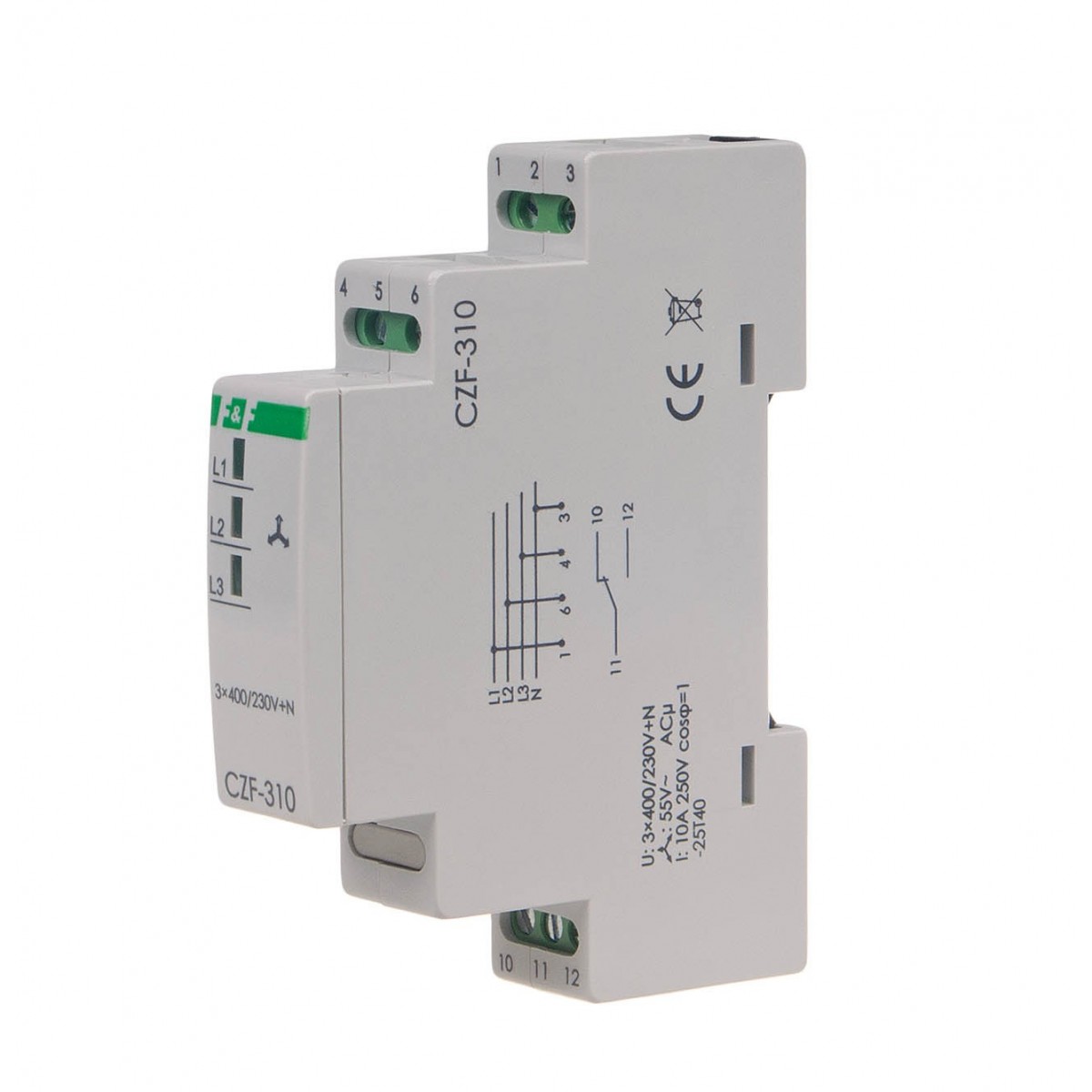

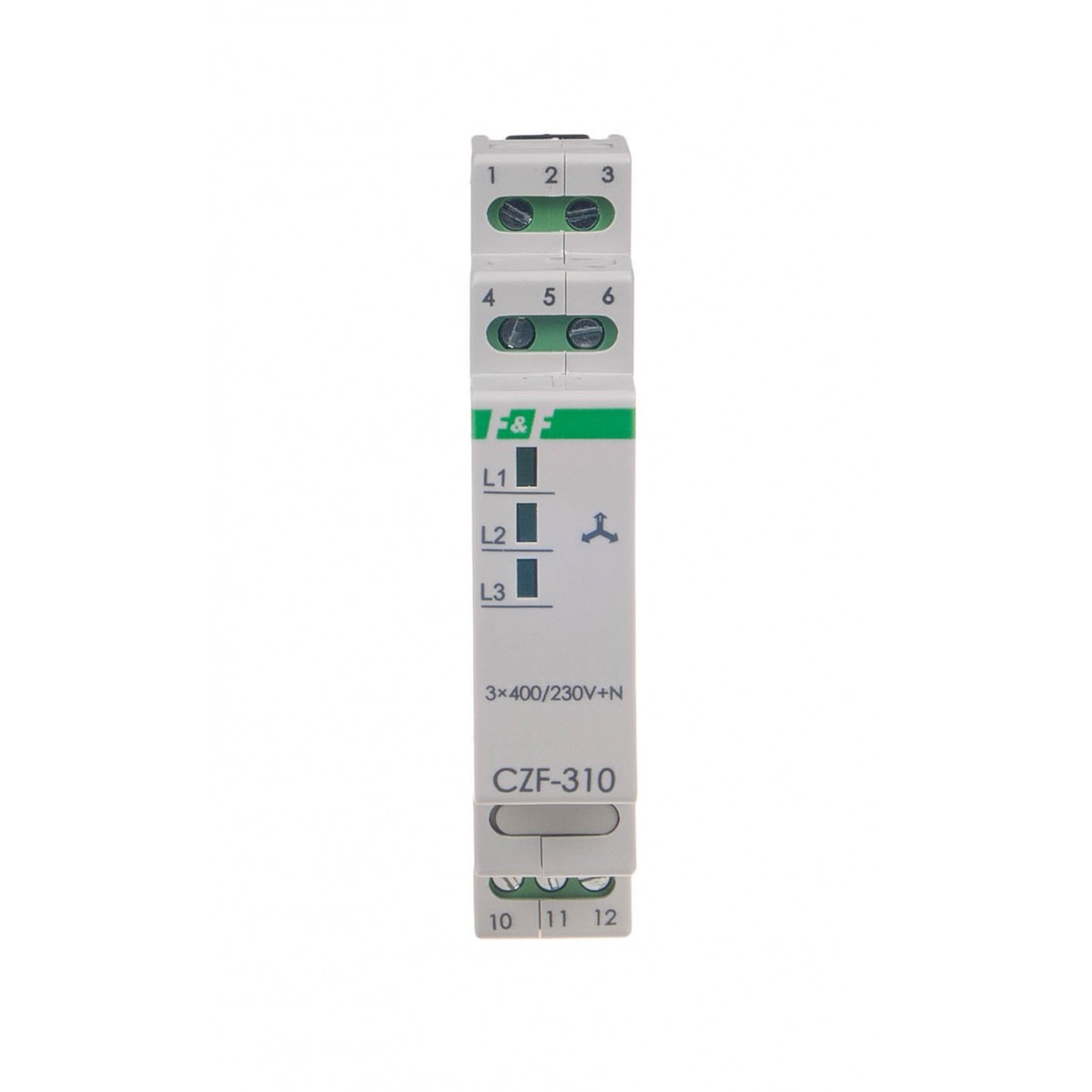

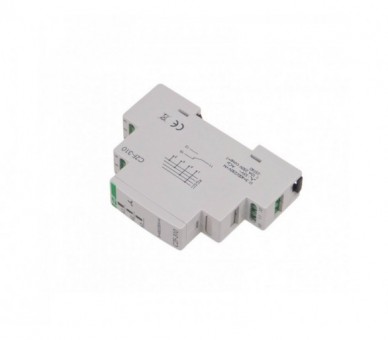

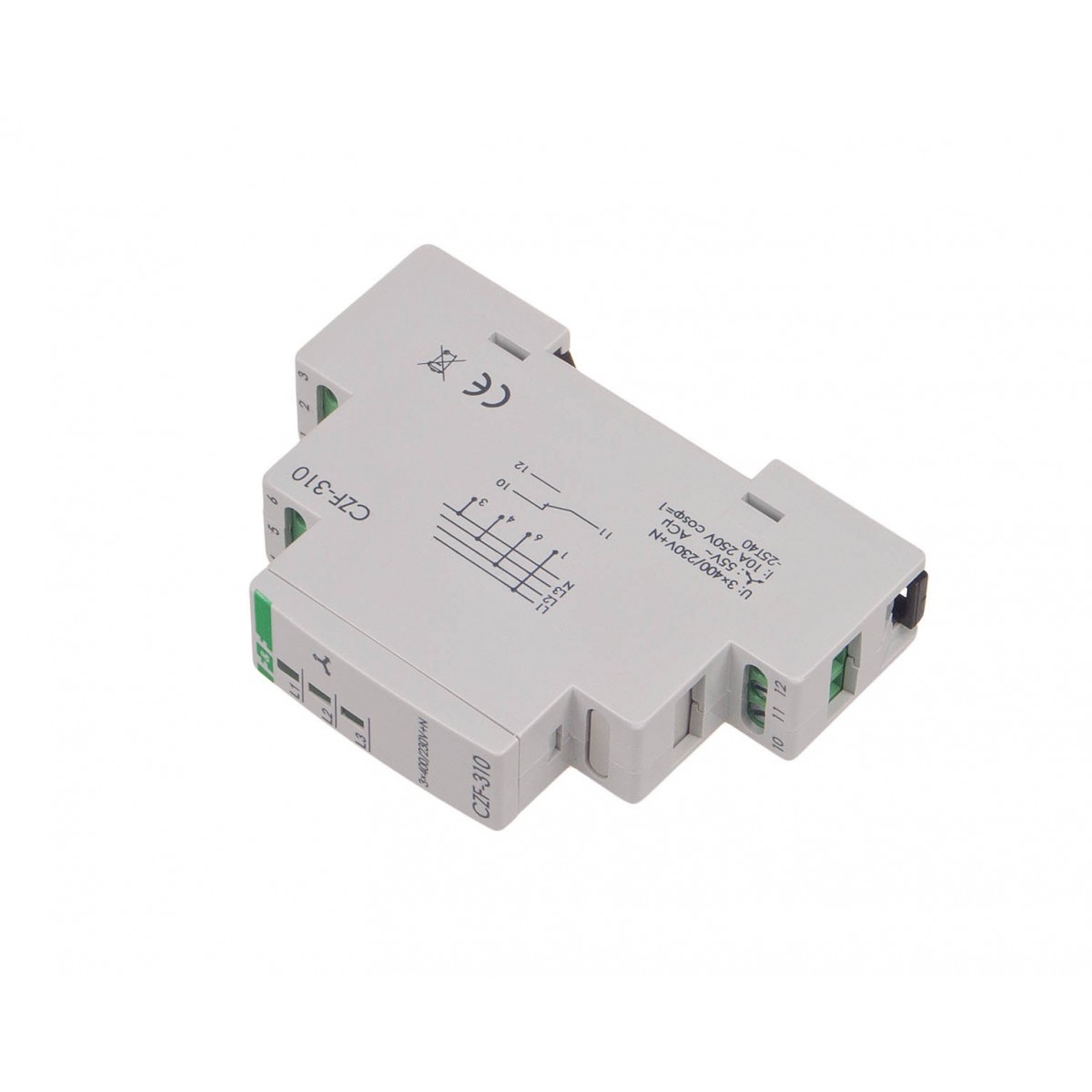

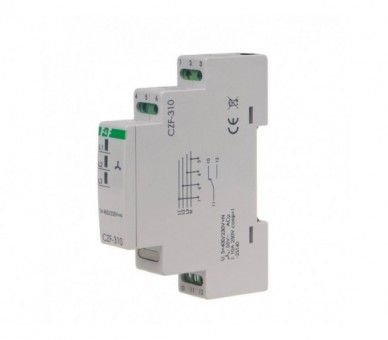

CZF-310 czujnik zaniku i asymetrii faz, montaż na szynie DIN F&F

Symbol producenta: CZF-310

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 404

Wysyłka: 1-5 dni roboczych

80,76 zł brutto

Napięcie zasilania 3 × 400 V + N Współpraca z agregatami prądotwórczymi NIE Kontrola zaniku / asymetrii faz TAK Kontrola kolejności faz NIE Kontrola styków stycznika NIE Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 55 V Histereza napięciowa 5 V Opóźnienie wyłączenia 4 s Kontrola zasilania 3 × LED zielona Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,56 W Temperatura pracy -25÷40°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Czujnik zaniku i asymetrii faz, montaż na szynie DIN

Ze stałym progiem asymetrii napięciowej zadziałania.
Styk 1 x NO/NC.

Czujnik zaniku fazy CZF-310 do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Zabezpieczenie silnika. Działanie czujnika zaniku fazy CZF-310
Silnik zostanie wyłączony, gdy nastąpi zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.

Napięcie zasilania: 3 × 400 V + N
Współpraca z agregatami prądotwórczymi: NIE
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: NIE
Kontrola styków stycznika: NIE
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 55 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 4 s
Kontrola zasilania: 3 × LED zielona
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,56 W
Temperatura pracy: -25÷40°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: NIE

CZF-310 instrukcja obsługi (68.93k)

CZF-310 True RMS instrukcja obsługi (103.11k)

CZF-310 - schemat CAD dxf (392.62k)

CKF CZF CP deklaracja CE 2023 (184.1k)

Rodzaj	Przekaźnik kontroli faz
Napięcie zasilania	3 × 400 V + N
Współpraca z agregatami prądotwórczymi	NIE
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	NIE
Kontrola styków stycznika	NIE
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	10 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Asymetria napięciowa zadziałania	55 V
Histereza napięciowa	5 V
Opóźnienie wyłączenia	4 s
Kontrola zasilania	3 × LED zielona
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,56 W
Temperatura pracy	-25÷40°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
