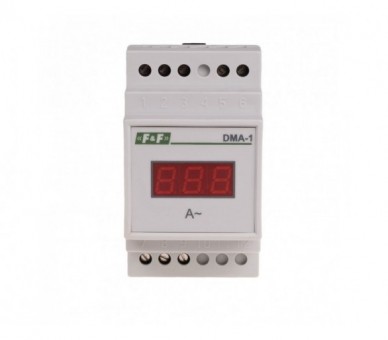

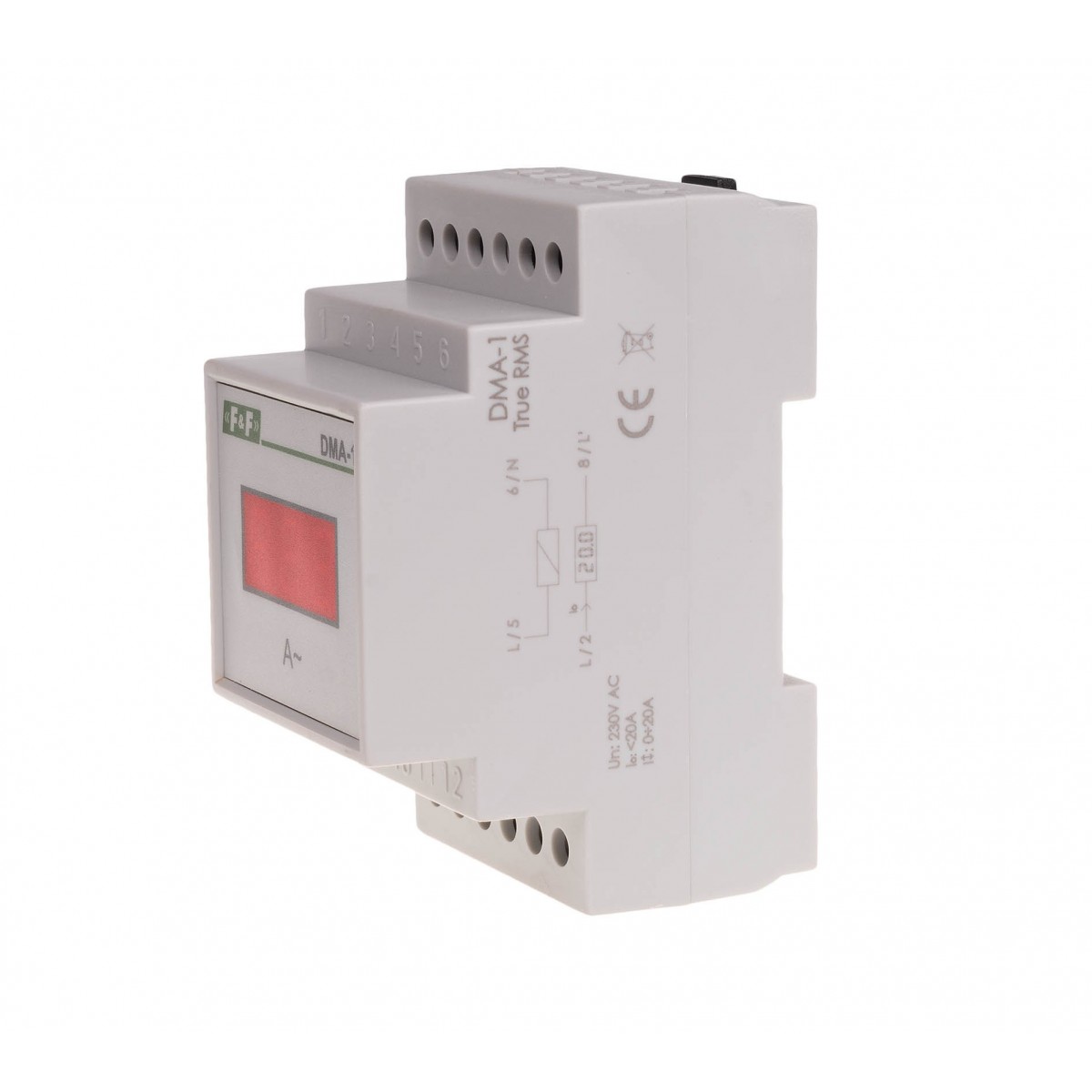

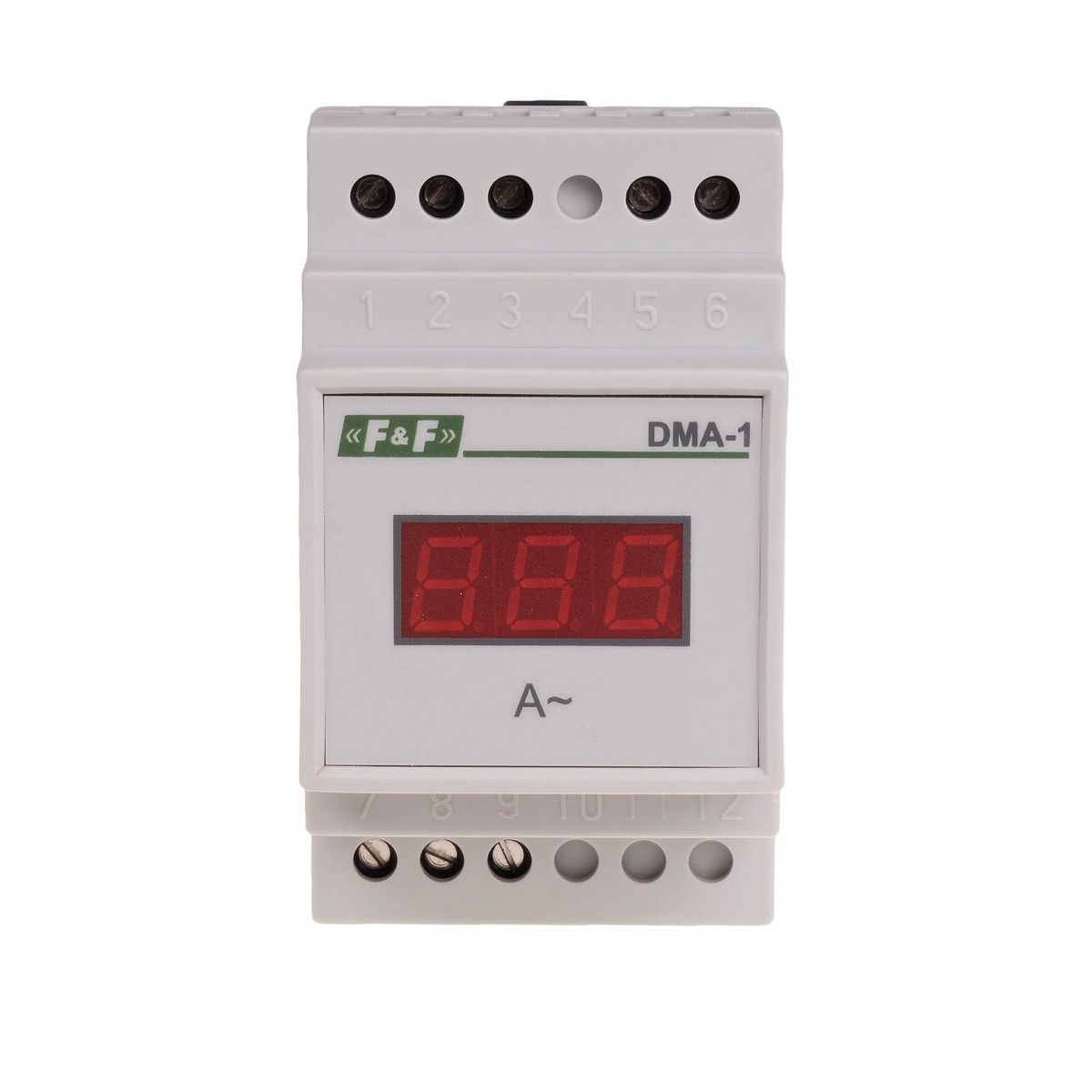

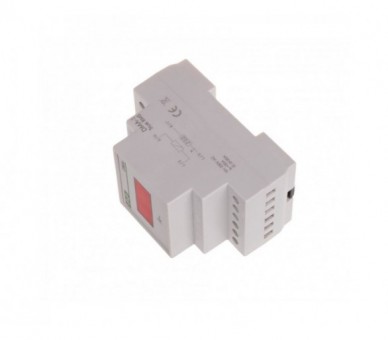

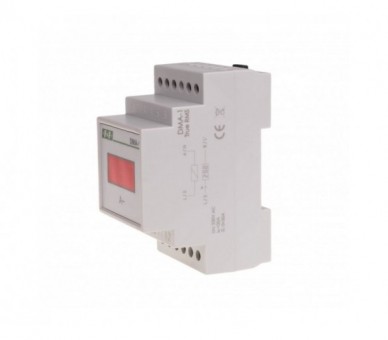

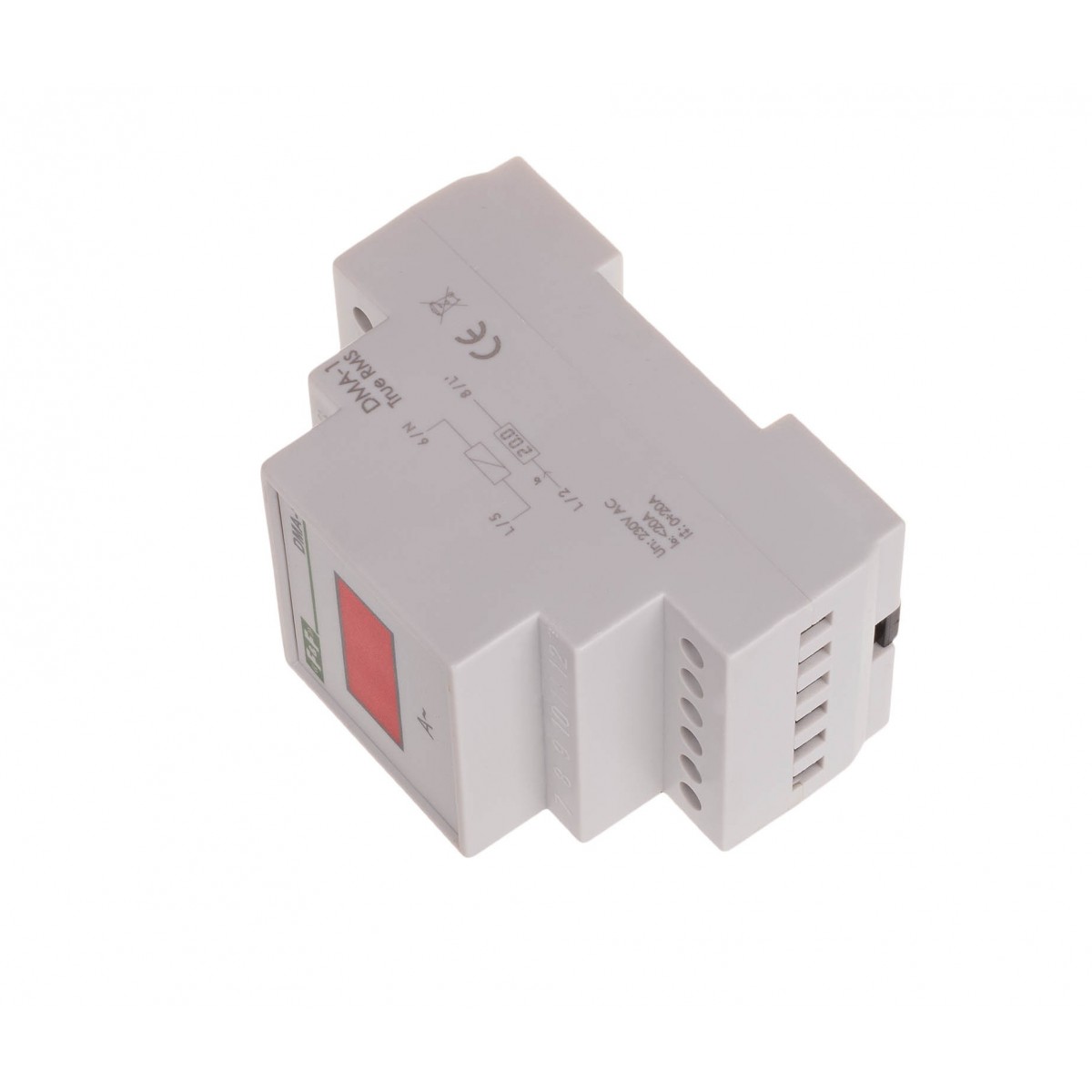

DMA-1RMS-400-5A cyfrowy wskaźnik wartości natężenia prądu, jednofazowy DMA-1 true RMS, pomiar półpośredni 400/5A F&F

Symbol producenta: DMA-1RMS-400-5A

Stan: Nowy produkt

Tego towaru nie ma w magazynie

267,83 zł brutto

U=230V ; przekładnia 400/5A; TrueRMS; 3 moduły

Więcej

Cyfrowy wskaźnik wartości natężenia prądu, jednofazowy DMA-1 true RMS, pomiar półpośredni 400/5A

Cyfrowy. Jednofazowy.

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.

Działanie

pomiar wartości skutecznej prądu w obwodzie elektrycznym.
obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
TrueRMS - wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.

Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowania przy zamówieniu

POMIAR POŚREDNI (z zastosowaniem przekładników)

DMA- X Y /5 A Z

X	Y	Z
Jednofazowy: 1	Wartość znamionowego prądu pierwotnego przekładnika: 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000.	True RMS

Przykład:
* DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5 A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS

POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

DMA- X 20 A Z

X	Z
Jednofazowy: 1	True RMS

Przykład:
* DMA-1 20 A - jednofazowy do 20A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS

Typ: amperomierz jednofazowy
Napięcie zasilania: 100÷265 V AC
Wyświetlacz: 3-cyfrowy LED (wysokość cyfry 10 mm)
Częstotliwość zasilania: 45÷55 Hz
Zakres wskazań - wersja pomiaru bezpośredniego: 0 ÷ 20 A
Zakres wskazań - wersja pomiaru pośredniego: 0 ÷ prąd pierwotny przekładnika
Dokładność wskazań: 1%
Maksymalne chwilowe przeciążenie: 40 A (maksymalnie do 1s)
Maksymalny prąd - wersja pomiaru bezpośredniego: 20 A
Maksymalny prąd - wersja pomiaru pośredniego: 5 A
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 3 moduły (52,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

DMA-1 TrueRMS instrukcja obsługi (117.31k)

DMA-1RMS schemat CAD dxf (422.1k)

DMA deklaracja CE 2023 (178.76k)

Rodzaj	Multimetr
