Opis Parametry Schematy Pliki Filmy

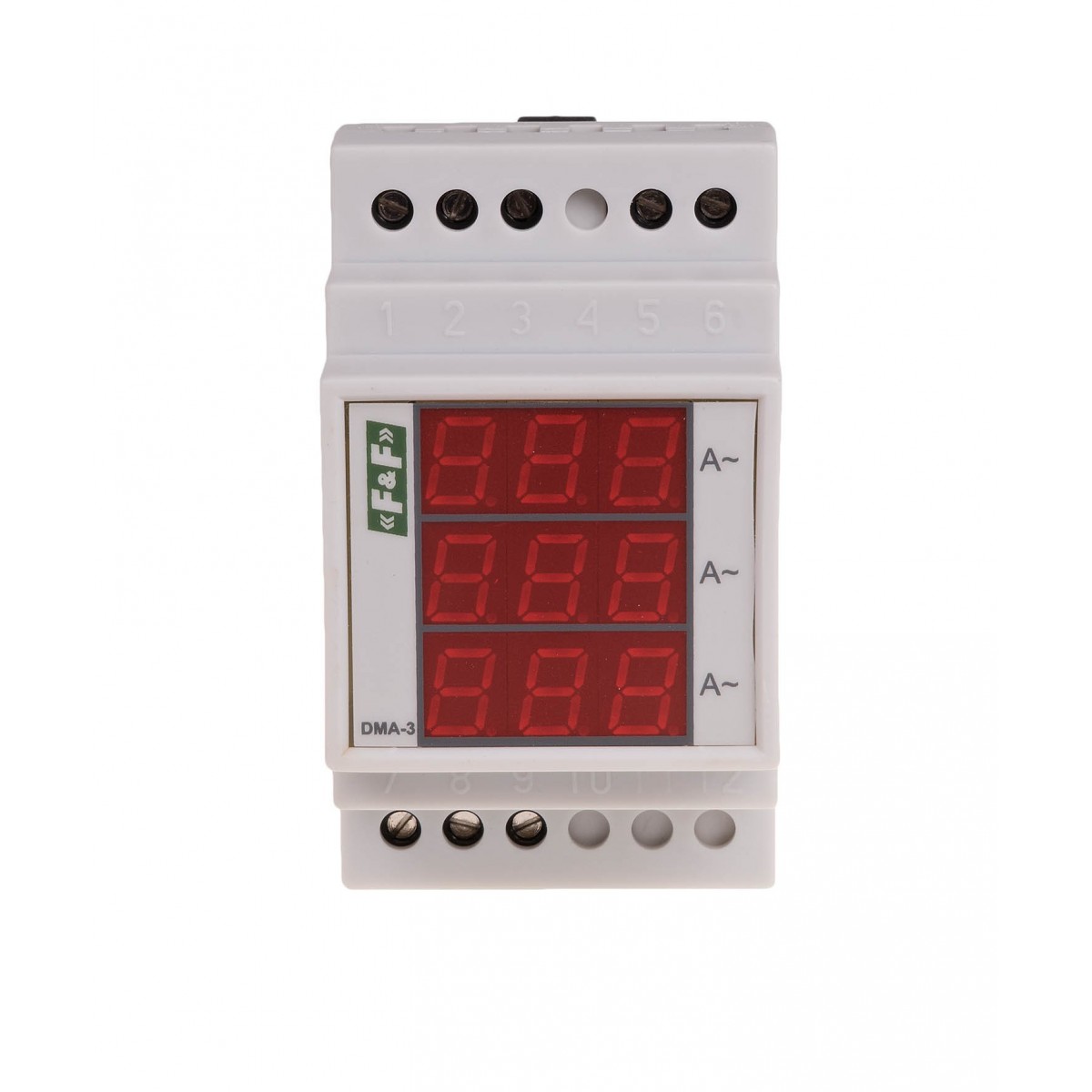

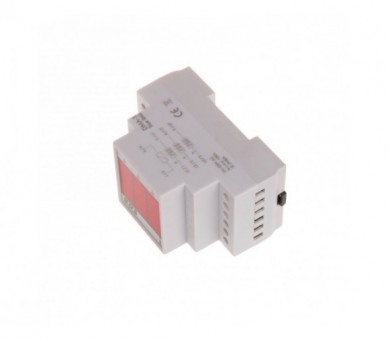

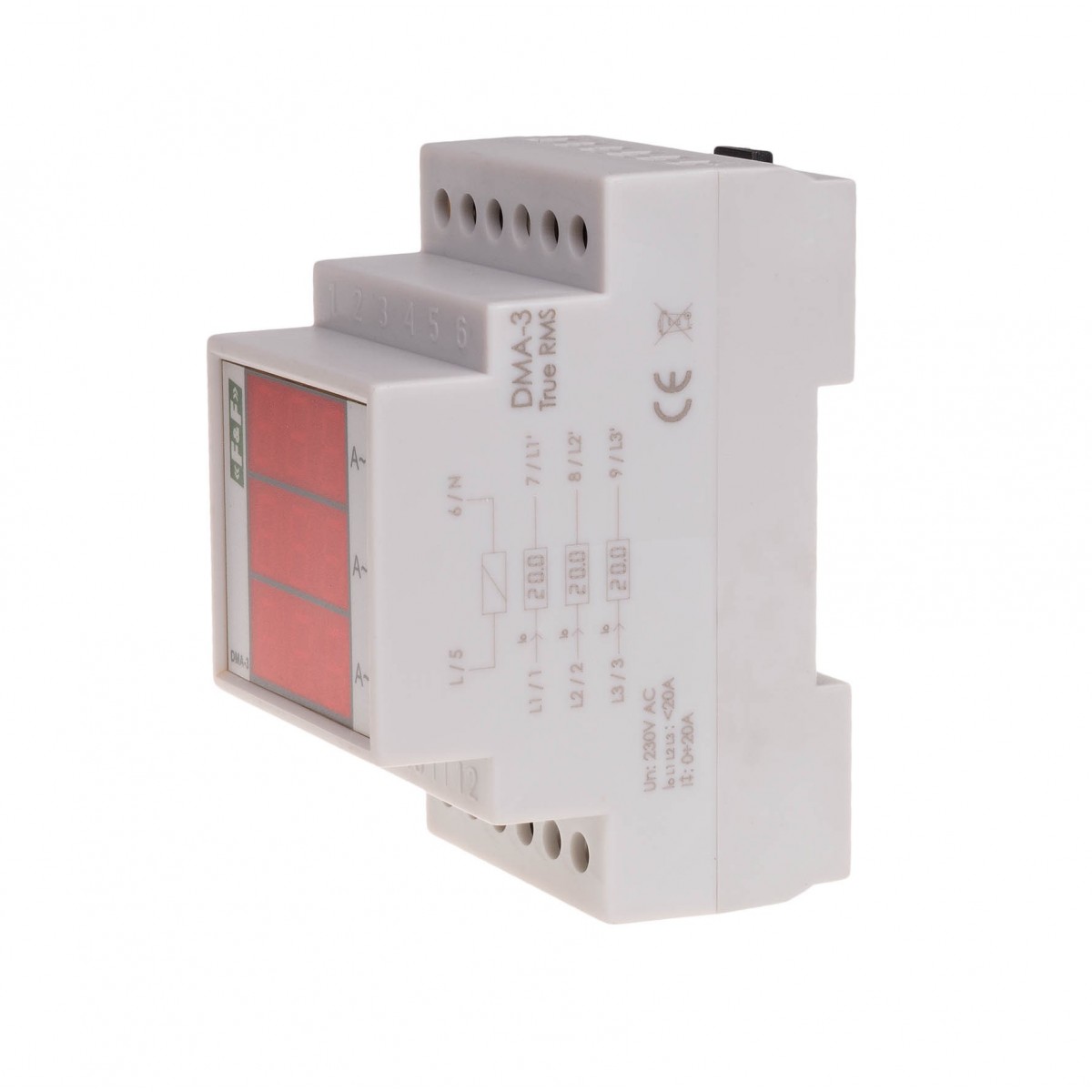

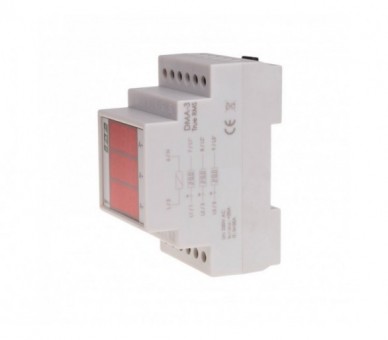

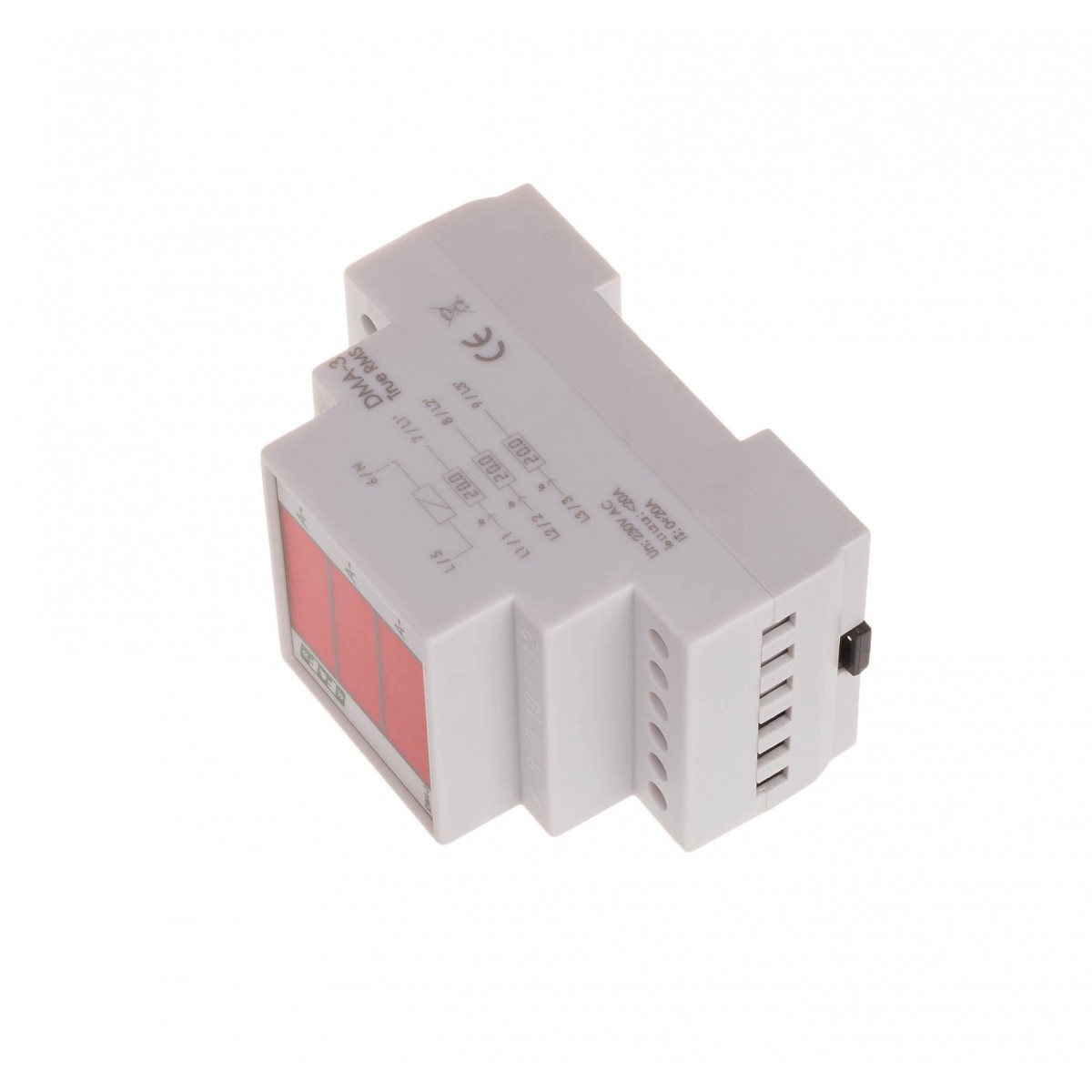

DMA-3RMS-600-5A cyfrowy wskaźnik wartości natężenia prądu, trójfazowy DMA-3 true RMS, pomiar półpośredni 600/5A F&F

Symbol producenta: DMA-3RMS-600-5A

Stan: Nowy produkt

Tego towaru nie ma w magazynie

437,60 zł brutto

U=3x230V ; przekładnia 600/5A; TrueRMS ; 3 moduły

Więcej

Cyfrowy wskaźnik wartości natężenia prądu, trójfazowy DMA-3 true RMS, pomiar półpośredni 600/5A

Cyfrowy. Trójfazowy.

Wskaźnik natężenia prądu DMA-3 służy do ciągłego odczytu wartości obciążeń obwodów elektrycznych sieci trójfazowej.

Działanie

pomiar wartości skutecznej prądu w każdej z trzech faz.
obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
TrueRMS - wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.

Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-3 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.

Sposób znakowania przy zamówieniu

POMIAR POŚREDNI (z zastosowaniem przekładników)

DMA- X Y /5 A Z

X	Y	Z
Trójfazowy: 3	Wartość znamionowego prądu pierwotnego przekładnika: 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000.	True RMS

Przykład:
* DMA-3 50/5 A - trójfazowy do współpracy z trzema przekładnikami 50/5 A, zakres mierzony 3×0÷50 A, bez TrueRMS
* DMA-3 150/5 A TrueRMS - trójfazowy do współpracy z trzema przekładnikami 150/5 A, zakres mierzony 3×0÷150 A, z TrueRMS

POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

DMA- X 20 A Z

X	Z
Trójfazowy: 3	True RMS

Przykład:
* DMA-3 20 A - trójfazowy do 20 A, zakres mierzony 3×0÷20 A, bez TrueRMS
* DMA-3 20 A TrueRMS - trójfazowy do 20 A, zakres mierzony 3×0÷20 A, z TrueRMS

Typ: amperomierz trójfazowy
Napięcie zasilania: 100÷265 V AC
Wyświetlacz: dla każdej fazy 3-cyfrowy LED (wysokość cyfry 10 mm)
Zakres wskazań - wersja pomiaru bezpośredniego: 0 ÷ 20 A
Zakres wskazań - wersja pomiaru pośredniego: 0 ÷ prąd pierwotny przekładnika
Dokładność wskazań: 1%
Maksymalne chwilowe przeciążenie: 40 A (maksymalnie do 1s)
Maksymalny prąd - wersja pomiaru bezpośredniego: 20 A
Maksymalny prąd - wersja pomiaru pośredniego: 5 A
Przyłącze: zaciski śrubowe 4,0 mm²
Moment dokręcający: 0,5 Nm
Pobór mocy: 4 W
Temperatura pracy: -20÷50°C
Wymiary: 3 moduły (52,5 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

DMA-3 TrueRMS instrukcja obsługi (119.56k)

DMA-3RMS schemat CAD dxf (459.97k)

DMA deklaracja CE 2023 (178.76k)

Rodzaj	Multimetr
