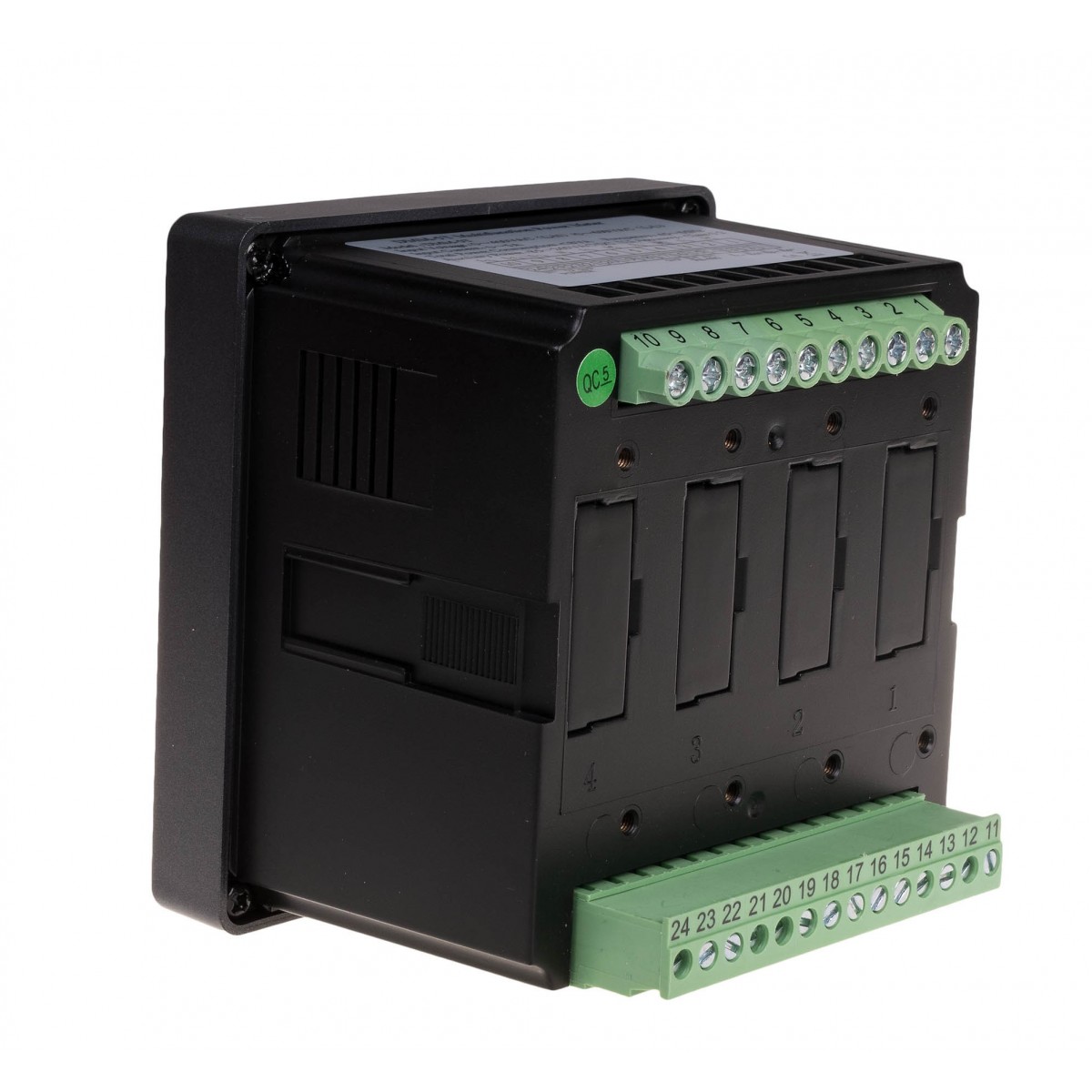

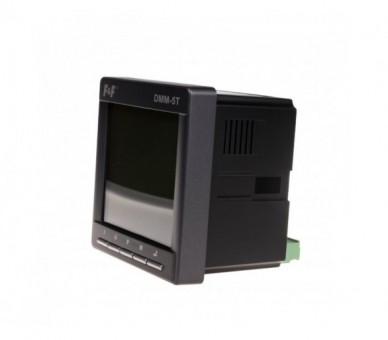

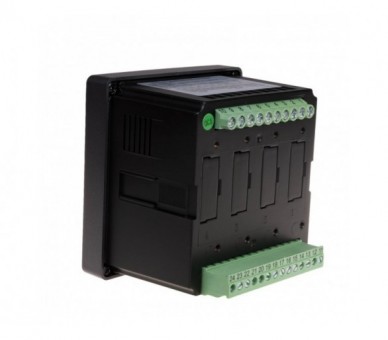

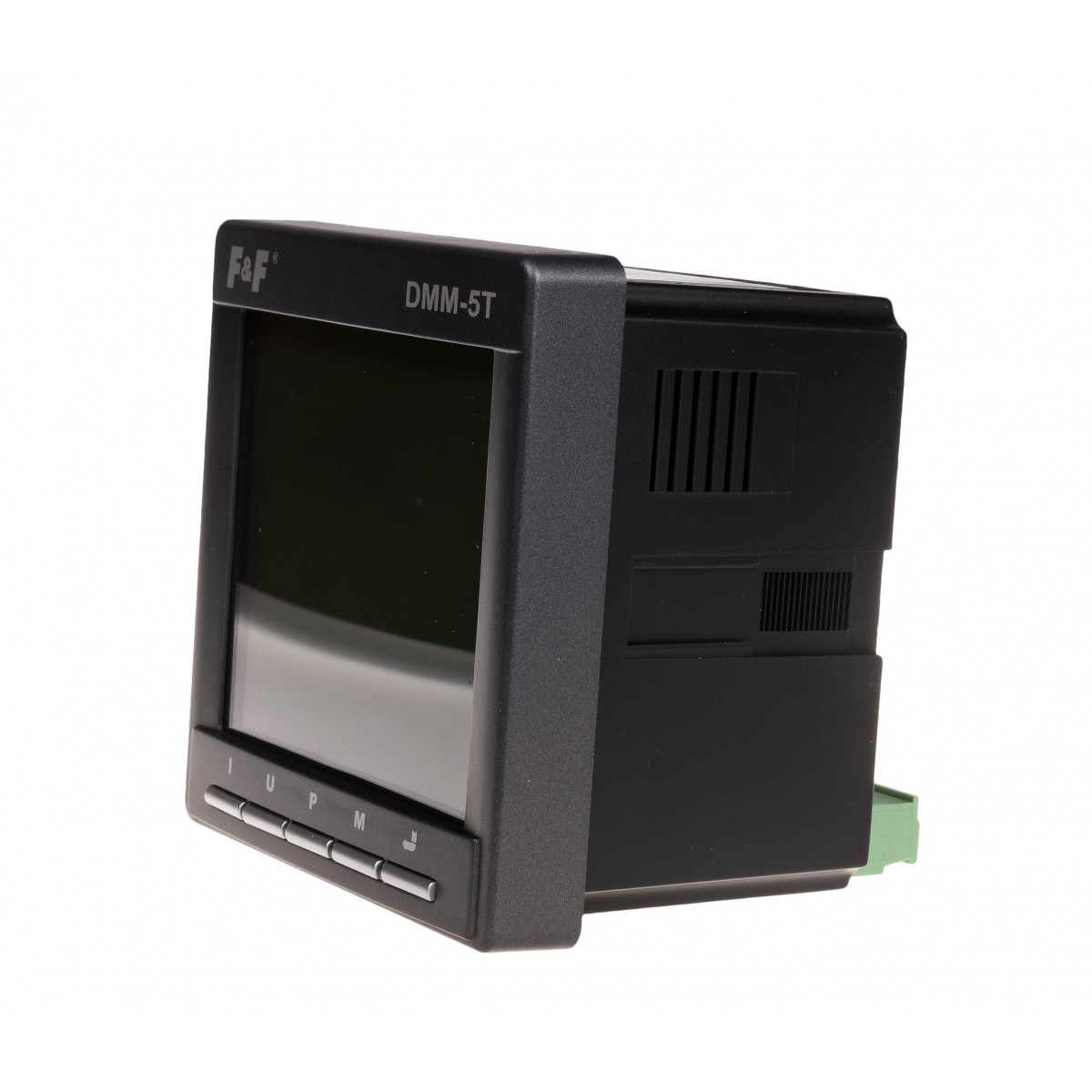

DMM-5T Multimetr panelowy z komunikacją Modbus RTU F&F

Symbol producenta: DMM-5T

Stan: Nowy produkt

1 339,16 zł brutto

Produkt został wycofany ze sprzedaży i zastąpiony przez DMM-5T-2

Więcej

Multimetr panelowy z komunikacją Modbus RTU

Produkt został wycofany ze sprzedaży i zastąpiony przez DMM-5T-2.
Analizator parametrów sieci. Trójfazowy.

Przeznaczenie
DMM-5T jest wielofunkcyjnym mikroprocesorowym multimetrem przeznaczonym do monitorowania parametrów trójfazowej sieci elektrycznej. Multimetr umożliwia wykonywanie z dużą dokładnościa pomiarów wszystkich podstawowych parametrów sieci, takich jak napięcia i prądy fazowe, napięcia przewodowe, częstotliwość, moc czynna, bierna, pozorna oraz współczynnik mocy. Dodatkowo multimetr umożliwia pełny, czterokwadrantowy pomiar energii (zarówno pobieranej, jak i oddawanej do sieci).

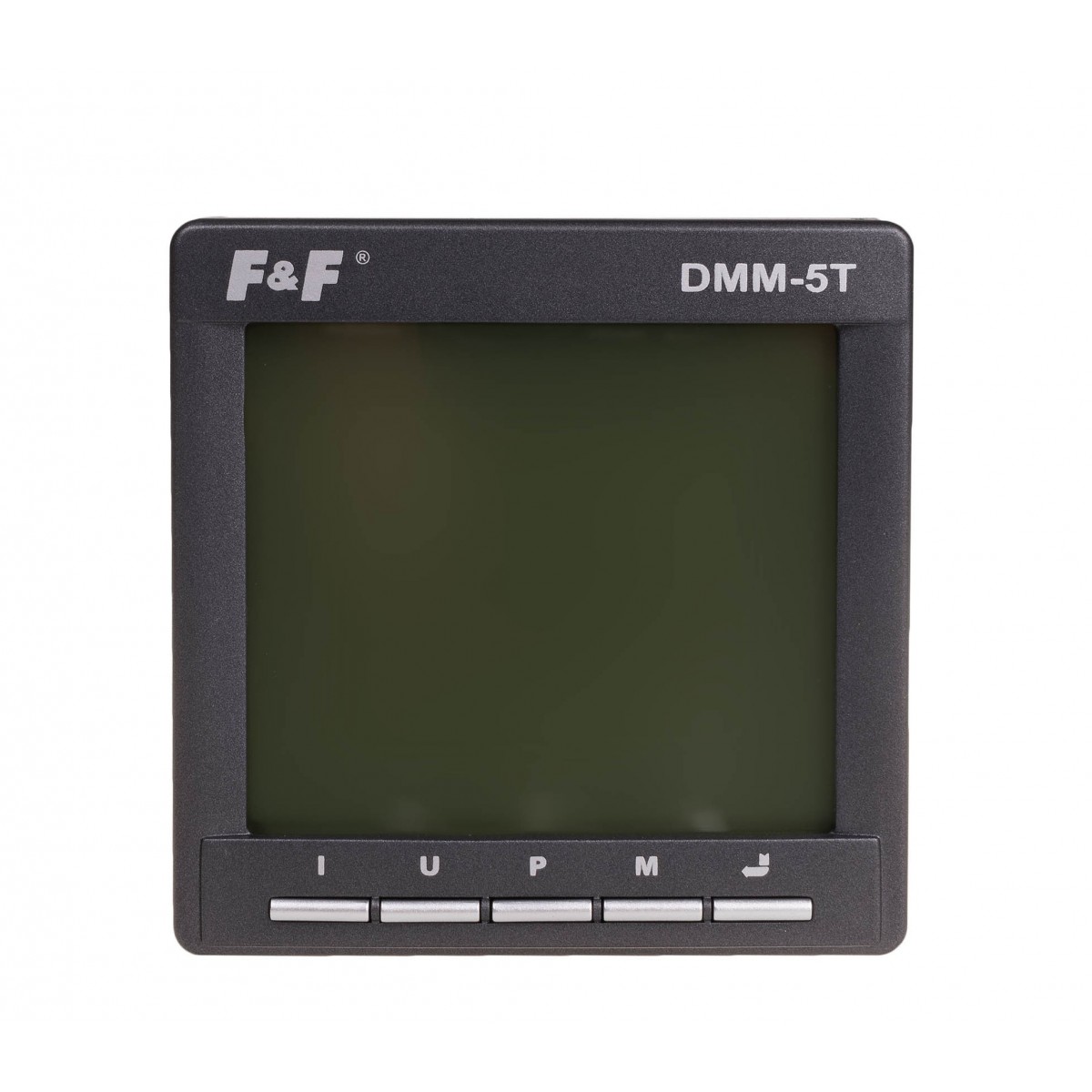

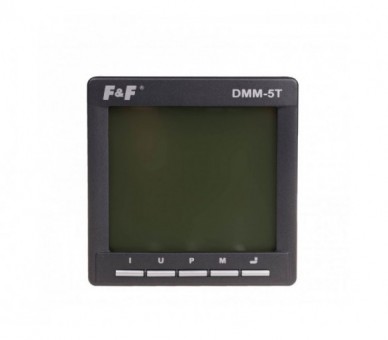

Do monitorowania mierzonych wielkości oraz konfiguracji urządzenia wykorzystywany jest umieszczony na przednim panelu wielofunkcyjny wyświetlacz oraz diody LED. Programowanie multimetru umożliwia czteroprzyciskowa klawiatura. Wbudowany interfejs RS485, oraz zaimplementowany protokół komunikacyjny MODBUS RTU, zapewnia komunikację multimetru z szeroką gamą urządzeń i programów przemysłowych.

Działanie

pośredni lub bezpośredni (>5 A) pomiar prądów fazowych
pośredni lub bezpośredni (>230/400 V) pomiar napięć fazowych i międzyfazowych
pomiar częstotliwości
pomiar mocy czynnej, biernej i pozornej
wartości minimalne i maksymalne
pomiar współczynników mocy
czterokwadrantowy pomiar energii pobieranej i oddawanej do sieci
pomiar energii w 4 taryfach
miesięczne rozliczenie energii
wyjście impulsowe typu OC (otwarty kolektor) dla wskaźników energii
komunikacja z urządzeniami zewnętrznymi za pośrednictwem portu RS-485 i protokołu MODBUS RTU

UWAGA!
Dla sieci RS-485 zalecane stosowanie modułów terminacyjnych LT-04.

Typ: analizator parametrów sieci
Napięcie zasilania: 85÷264 V AC/DC
Pomiar prądu - zakres pomiarowy: 0,5÷120% In
Wyświetlacz: LCD monochromatyczny
Prędkość: 2400/4800/9600/19200/38400 bps
Pomiar napięcia - napięcie znamionowe: 400 V AC (L-N); 693 V AC (L-L)
Pomiar napięcia - częstotliwość: 45÷55 Hz
Pomiar napięcia - sieć: trójfazowa, trzy- lub czteroprzewodowa
Pomiar prądu - prąd znamionowy: 5 A
Interfejs: RS-485
Protokół komunikacyjny: MODBUS RTU
Przyłącze: zaciski śrubowe 1,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 8 VA
Temperatura pracy: -20÷60°C
Wymiary: 95 mm × 95 mm × 85 mm
Otwór montażowy: 90 mm × 90 mm
Montaż: tablica
Stopień ochrony: IP20

DMM-5T instrukcja obsługi (3.7M)

DMM-5T schemat CAD dxf (66.61k)

DMM deklaracja CE 2023 (204.75k)

Rodzaj	Multimetr
Napięcie zasilania	85÷264 V AC/DC
Pomiar prądu - zakres pomiarowy	0,5÷120% In
Prędkość	2400/4800/9600/19200/38400 bps
Pomiar napięcia - napięcie znamionowe	400 V AC (L-N); 693 V AC (L-L)
Pomiar napięcia - częstotliwość	45÷55 Hz
Pomiar napięcia - sieć	trójfazowa, trzy- lub czteroprzewodowa
Pomiar prądu - prąd znamionowy	5 A
Interfejs	RS-485
Protokół komunikacyjny	MODBUS RTU
Przyłącze	zaciski śrubowe 1,5 mm²
Moment dokręcający	0,4 Nm
Montaż	tablica
Stopień ochrony	IP20
