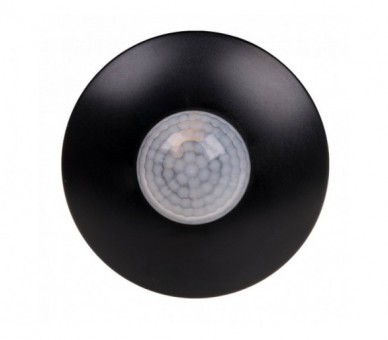

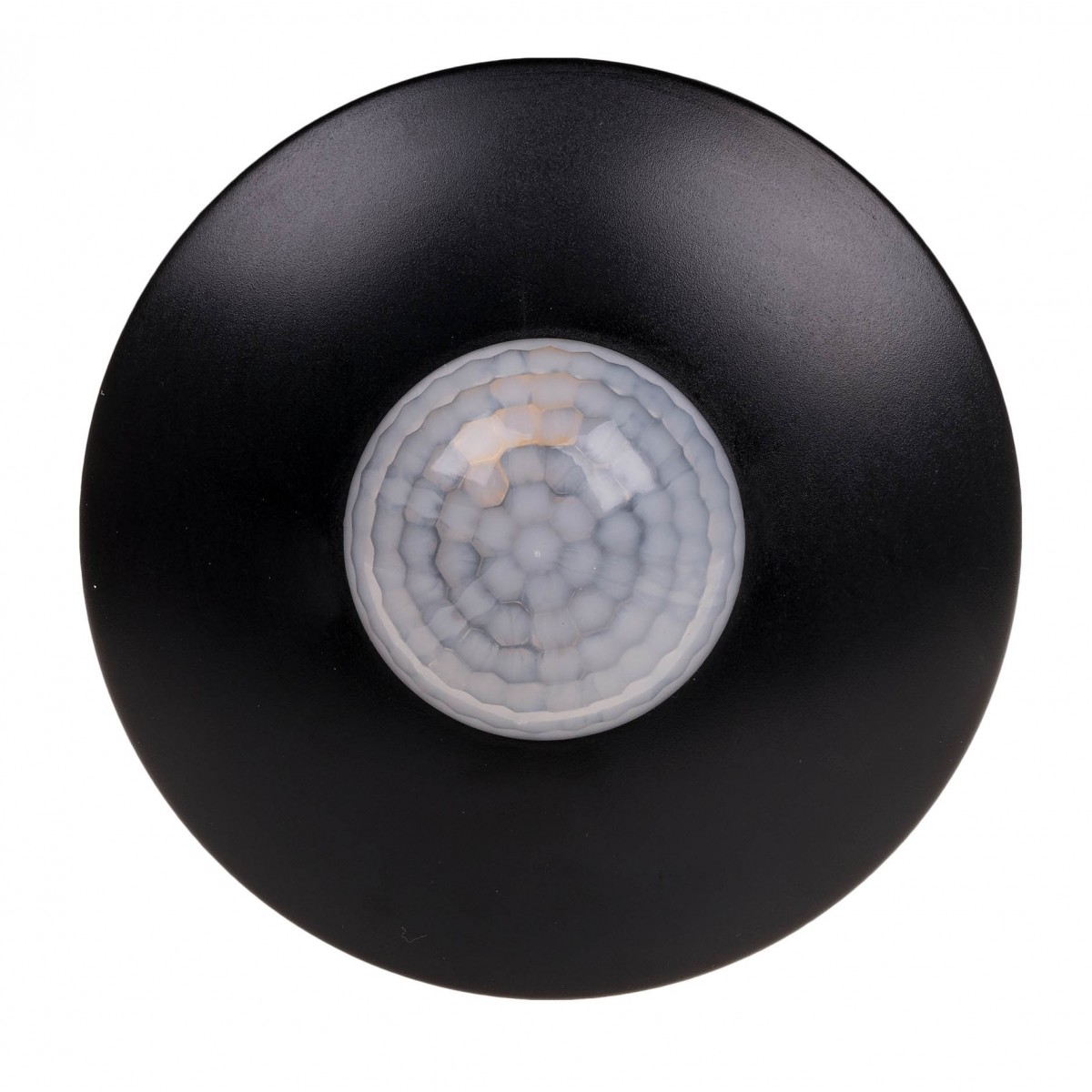

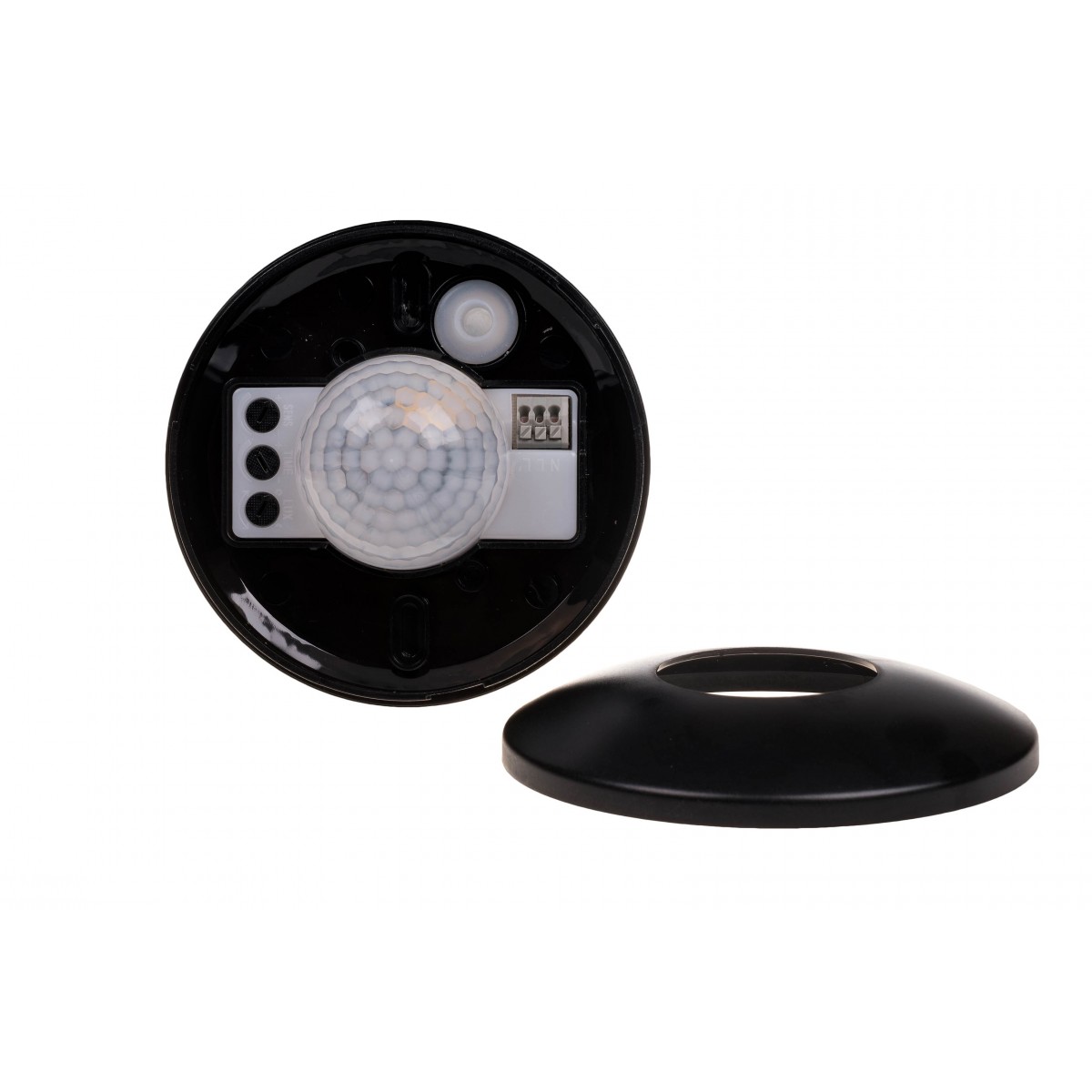

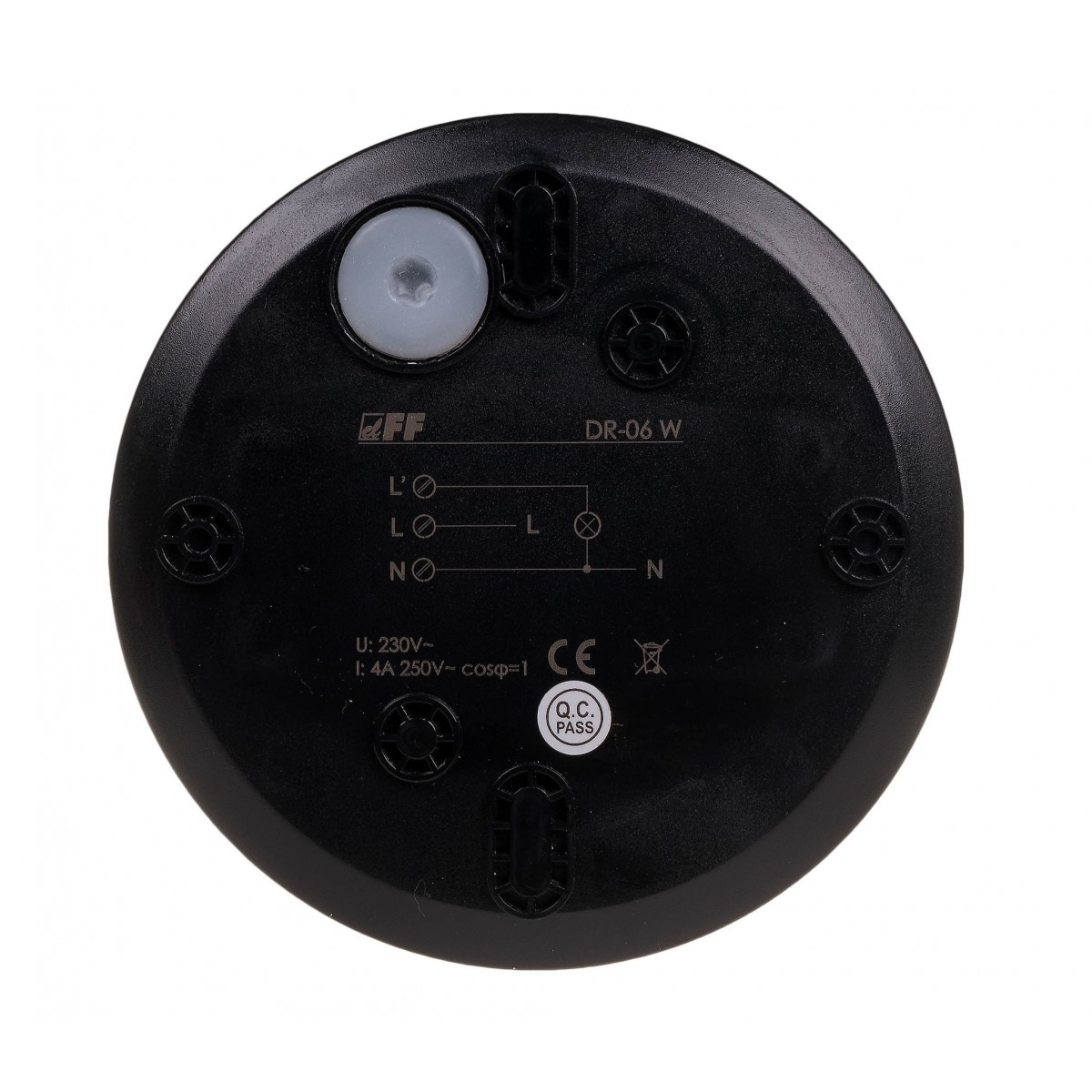

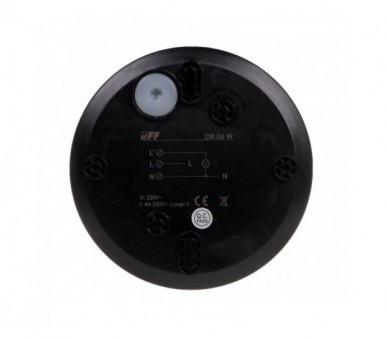

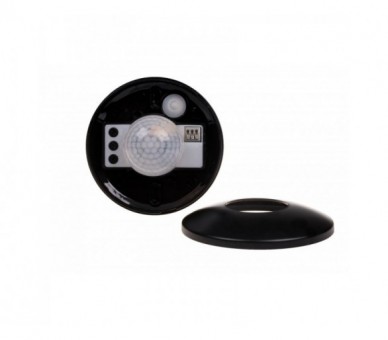

Jak działa czujnik ruchu DR-06?

Pasywny czujnik ruchu z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła w obszarze jego działania. Na skuteczność detekcji ma wpływ ilość ciepła emitowanego przez poruszający się obiekt, jego wielkość, kierunek oraz prędkość ruchu. Ważnym czynnikiem jest również temperatura otoczenia.

Efektywność czujnika ruchu z detekcją promieniowania podczerwonego będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowo, do nieprawidłowej pracy pasywnych czujników ruchu z detekcją promieniowania podczerwonego może przyczynić się źródło światła znajdujące się w polu detekcji czujnika ruchu. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co pasywny czujnik ruchu może zinterpretować jako poruszający się obiekt.

 Tabela mocy

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
