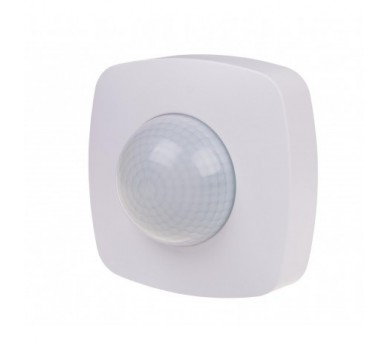

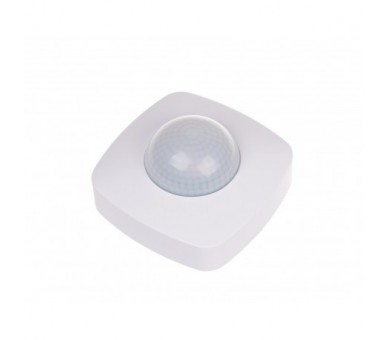

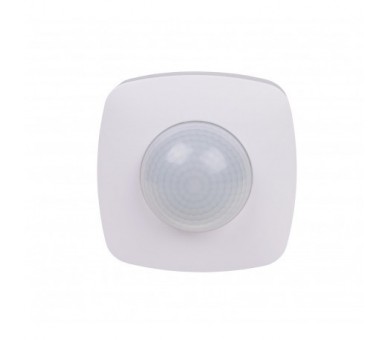

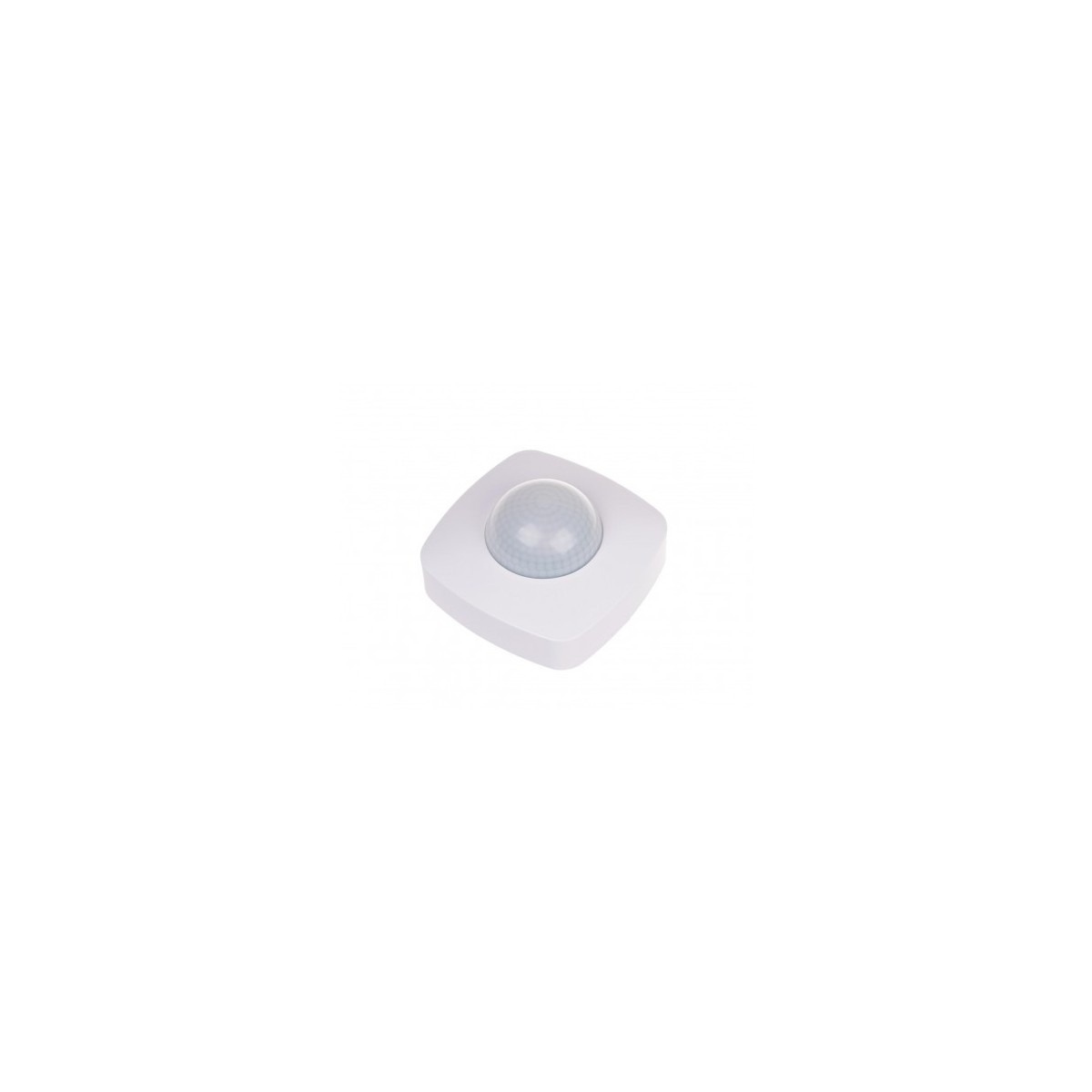

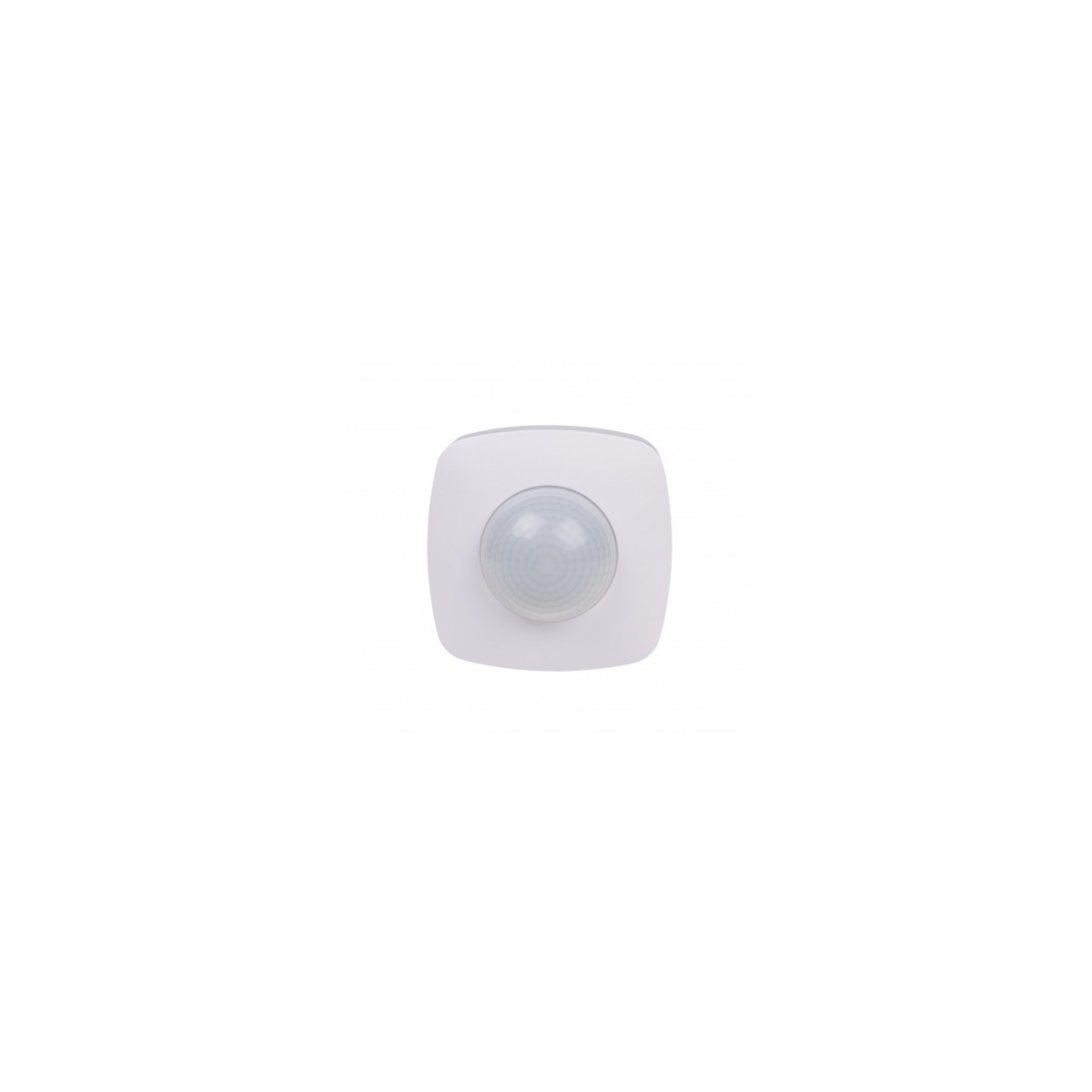

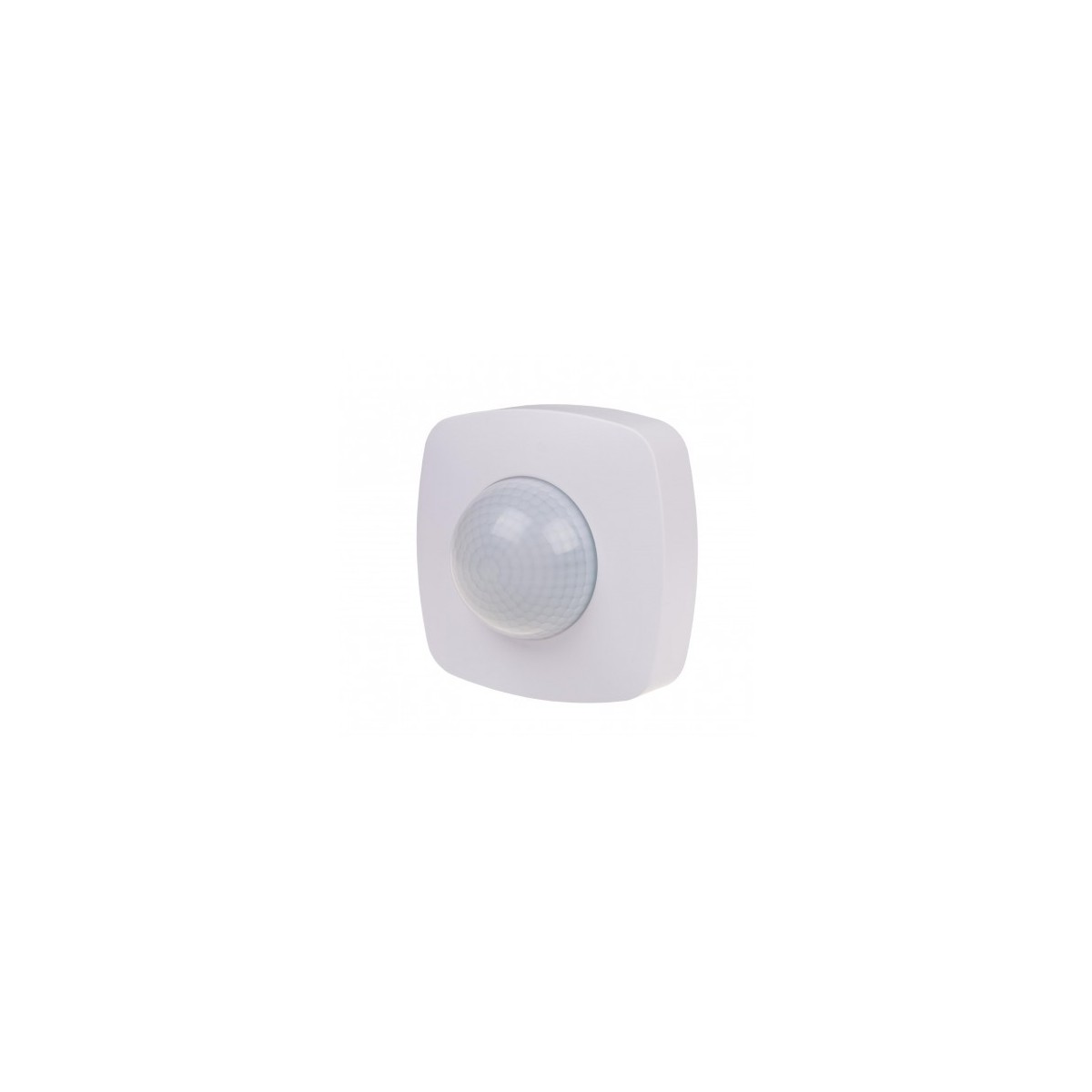

Działanie czujnika ruchu i obecności DR-09

Czujnik ruchu na podczerwień działa wykrywając  przemieszczanie się źródeł ciepła, które znajdują się w obszarze jego działania. Istotnymi elementami wpływającymi na skuteczność detekcji są:
- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
- wielkość poruszającego się obiektu,
- kierunek oraz prędkość ruchu.

Efektywność czujnika ruchu na podczerwień będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu na podczerwień:
- Źródła światła znajdujące się w polu detekcji czujnika. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu na podczerwień jako poruszający się obiekt.

Tabela mocy



Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
