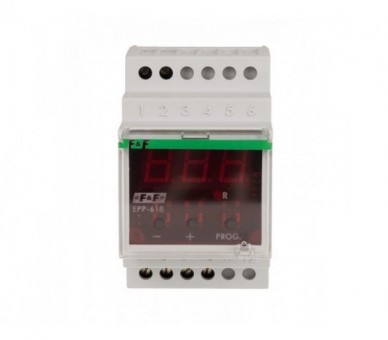

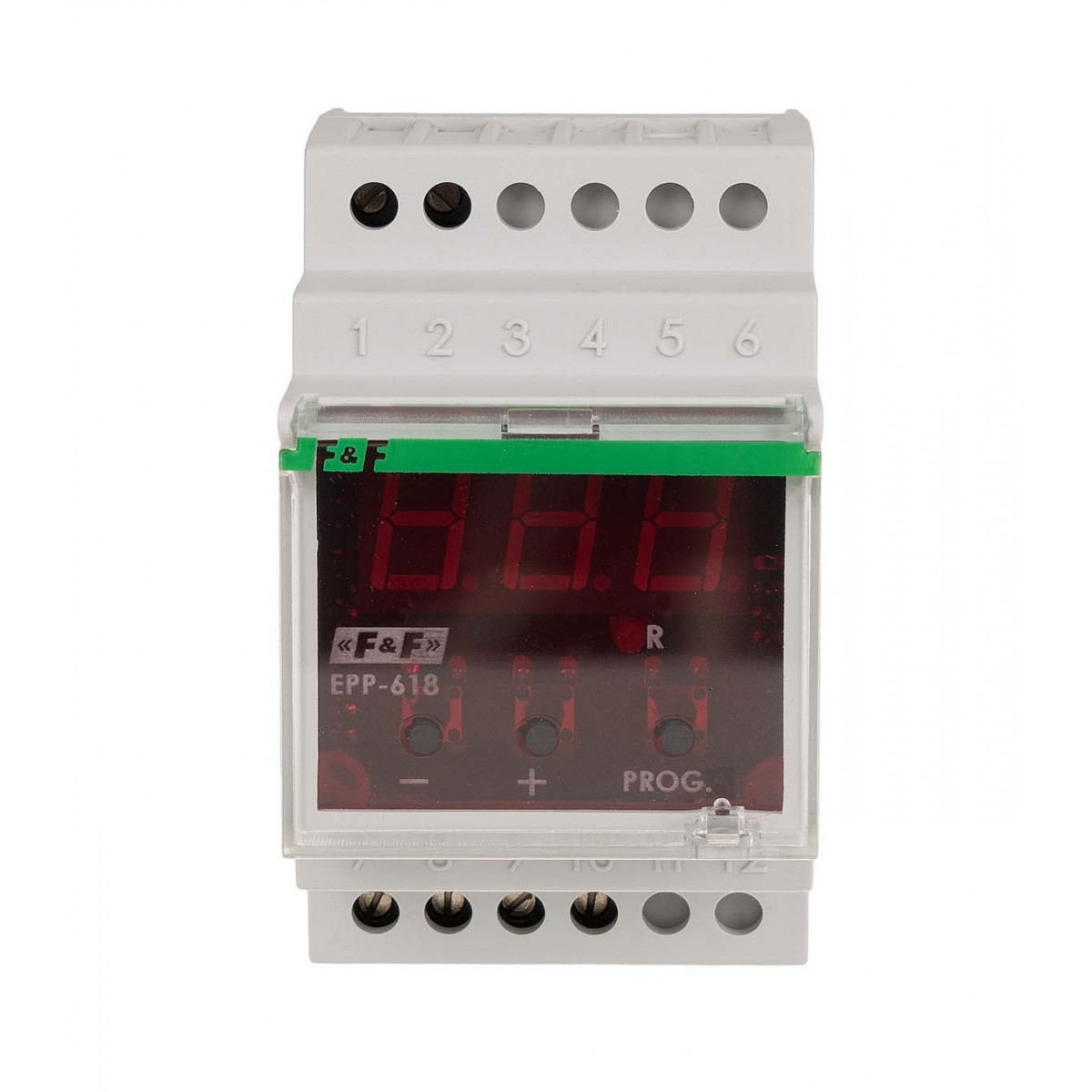

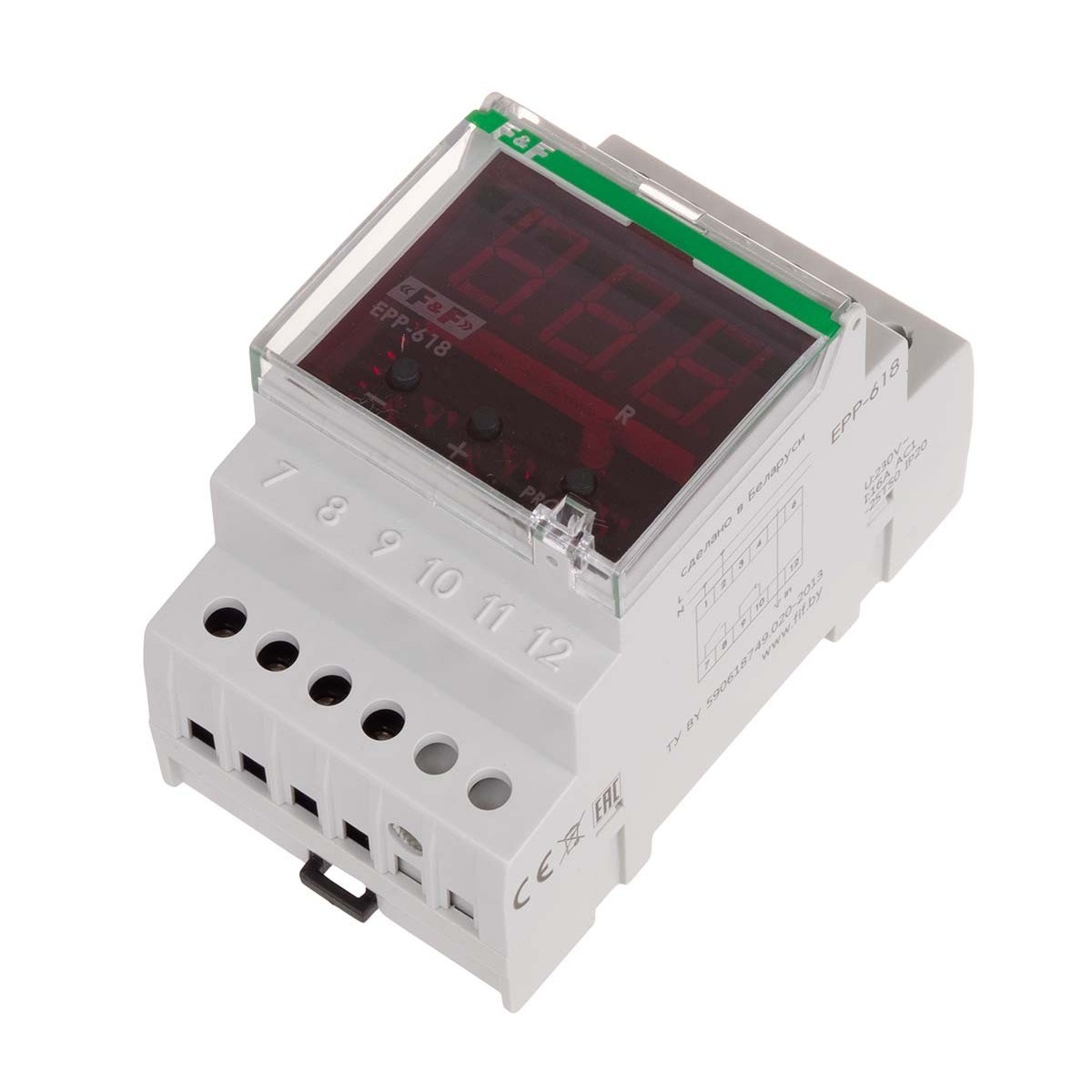

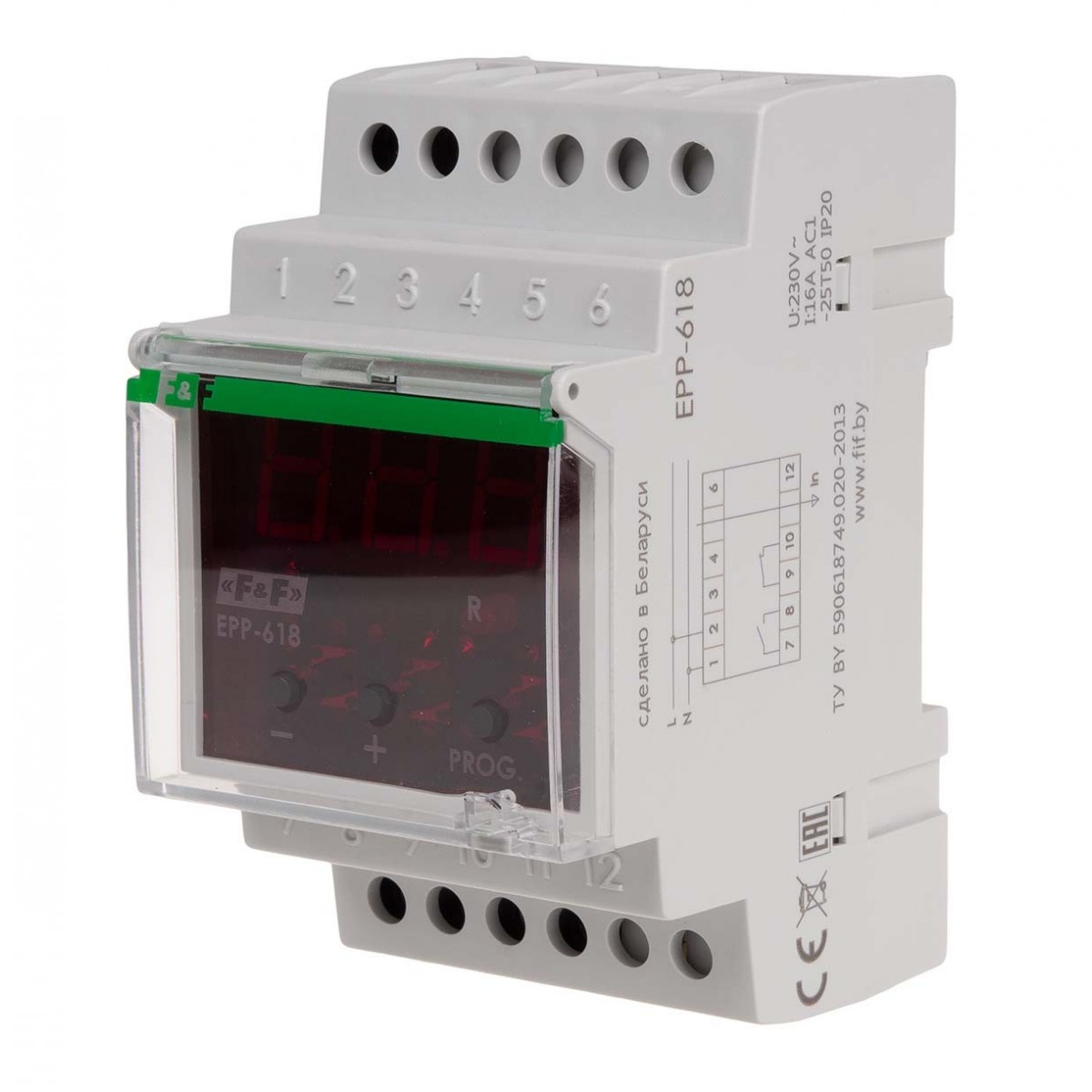

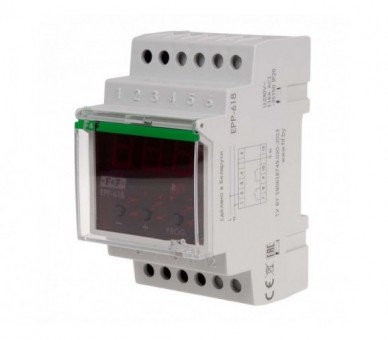

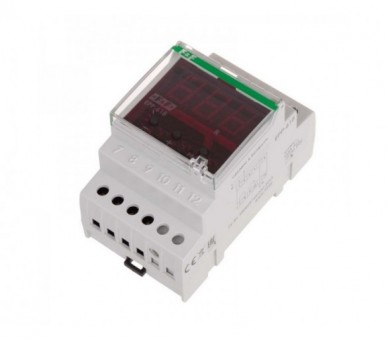

EPP-618 przekaźnik prądowy w wyświetlaczem LED i kanałem przelotowym pod przewód prądowy, pod przekładniki lub pomiar bezpośredni F&F

Symbol producenta: EPP-618

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 197

Wysyłka: 1-5 dni roboczych

246,41 zł brutto

Przekaźnik prądowy w wyświetlaczem LED i kanałem przelotowym pod przewód prądowy, pod przekładniki lub pomiar bezpośredni

Przystosowany do pracy:
Z przekładnikiem prądowym o prądzie wtórnym 5 A.
Bez przekładnika jego prąd maksymalny wynosi 50 A.

Elektroniczny przekaźnik prądowy EPP-618 kontroluje wartości natężenia prądu płynącego w obwodzie mierzonym. Przełącza styki w przypadku przekroczenia wartości natężenia prądu powyżej i poniżej zadanych wartości progowych.

Cyfrowy wyświetlacz pozwala na bieżąco odczytywać wartość prądu w obwodzie mierzonym. Ułatwia precyzyjne zaprogramowanie wartości parametrów, według których będzie pracował.

Zasada działania elektronicznego przekaźnika prądowego

Przekaźnik jest przystosowany do pracy z przekładnikiem prądowym o prądzie wtórnym 5 A. Może również pracować bez przekładnika. Wtedy jego prąd maksymalny wynosi 50 A. Przekaźnik pracuje według jednej z czterech funkcji pracy: F1, F2, F3 i F4.

Funkcja F1

Jeżeli prąd w obwodzie pomiarowym przekroczy wartość zadaną Hi, to styki przekaźnika 7-8 zostaną połączone. Natomiast styki 9-10 zostaną rozłączone. Jeśli prąd w obwodzie pomiarowym będzie mniejszy niż wartość ustawiona minus wartość histerezy, styki przekaźnika wrócą do pierwotnego położenia. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.

Funkcja F2

Po spadku natężenia prądu poniżej wartości ustawionej Lo, styki przekaźnika 7-8 zostaną połączone. Styki 9-10 natomiast - rozłączone. Jeśli prąd w obwodzie pomiarowym będzie większy od nastawionego plus wartość histerezy, to styki przekaźnika wrócą do pierwotnego położenia. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.

Funkcja F3

Jeśli prąd w obwodzie pomiarowym przekroczy wartość zadaną Hi, to styki przekaźnika 7-8 zostaną połączone a styki 9-10 rozłączone. Styki przekaźnika w tej funkcji wrócą do pierwotnego położenia dopiero wtedy, gdy wartość prądu będzie niższa niż wartość Lo. W tej funkcji nastawy prądu nie są korygowane o wartość histerezy. Moment załączenia i wyłączenia przekaźnika możemy dodatkowo skorygować w zakresie 0,5÷10 s.

Funkcja F4

W funkcji tej przekaźnik pracuje w tzw. oknie pomiarowym. Przekaźnik zostanie załączony, jeśli prąd w obwodzie pomiarowym będzie wyższy od wartości zadanej Hi. Styki przekaźnika wrócą do pierwotnego położenia, jeśli prąd spadnie poniżej wartości zadanej minus wartość histerezy. Przekaźnik zostanie również załączony, jeśli wartość prądu będzie poniżej wartości zadanej Lo. W takim przypadku przekaźnik zostanie wyłączony, jeśli wartość prądu w obwodzie pomiarowym zwiększy się powyżej wartości zadanej Lo plus wartość histerezy.
Moment załączenia i wyłączenia możemy dodatkowo skorygować nastawą czasu tON lub tOFF.

Napięcie zasilania: 195÷253 V AC
Maksymalny prąd obciążenia AC-1: 2 x 8 A
Zakres regulacji dla pomiaru bezpośredniego: 0,5÷50 A
Zakres nastawy przekładni: 1÷999
Zakres nastawy czasu załączenia: 0,5÷60 s
Zakres nastawy czasu wyłączenia: 0,5÷60 s
Histereza stała: 10%
Błąd pomiaru: poniżej 3%
Element wykonawczy: 2 × przekaźnik
Konfiguracja styków: 1×NO+1×NC
Separacja styku: TAK
Średnica otworu przelotowego: 4 mm
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 4 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 3 moduły (51 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

EPP-618 instrukcja obsługi (796.08k)

EPM EPP deklaracja CE 2023 (178.5k)

Rodzaj	Przekaźnik prądowy
Maksymalny prąd obciążenia AC-1	2 x 8 A
Element wykonawczy	2 × przekaźnik
Konfiguracja styków	1×NO+1×NC
Separacja styku	TAK
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	4 W
Temperatura pracy	-25 ÷ 50 °C
Montaż	na szynie 35 mm
Stopień ochrony	IP20
