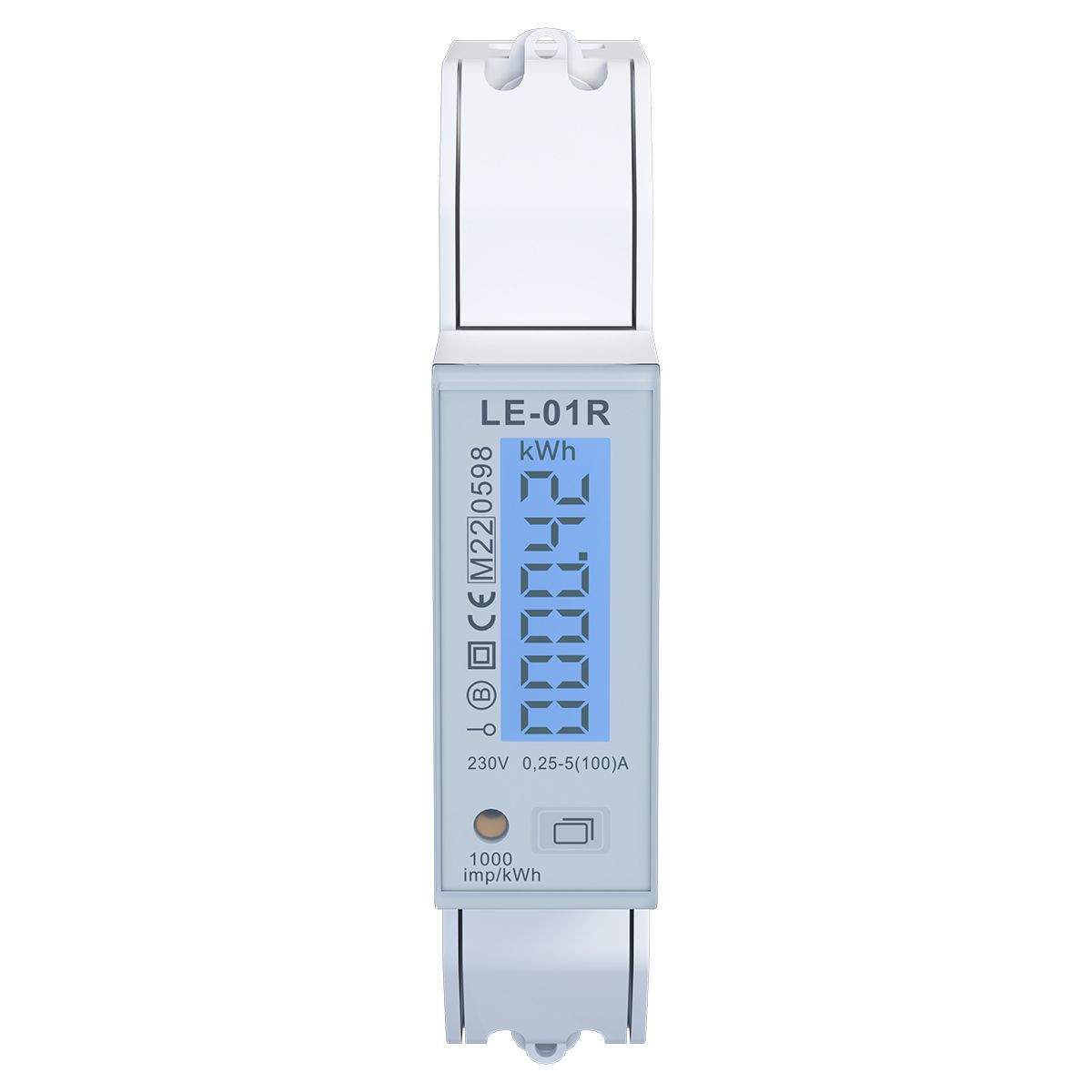

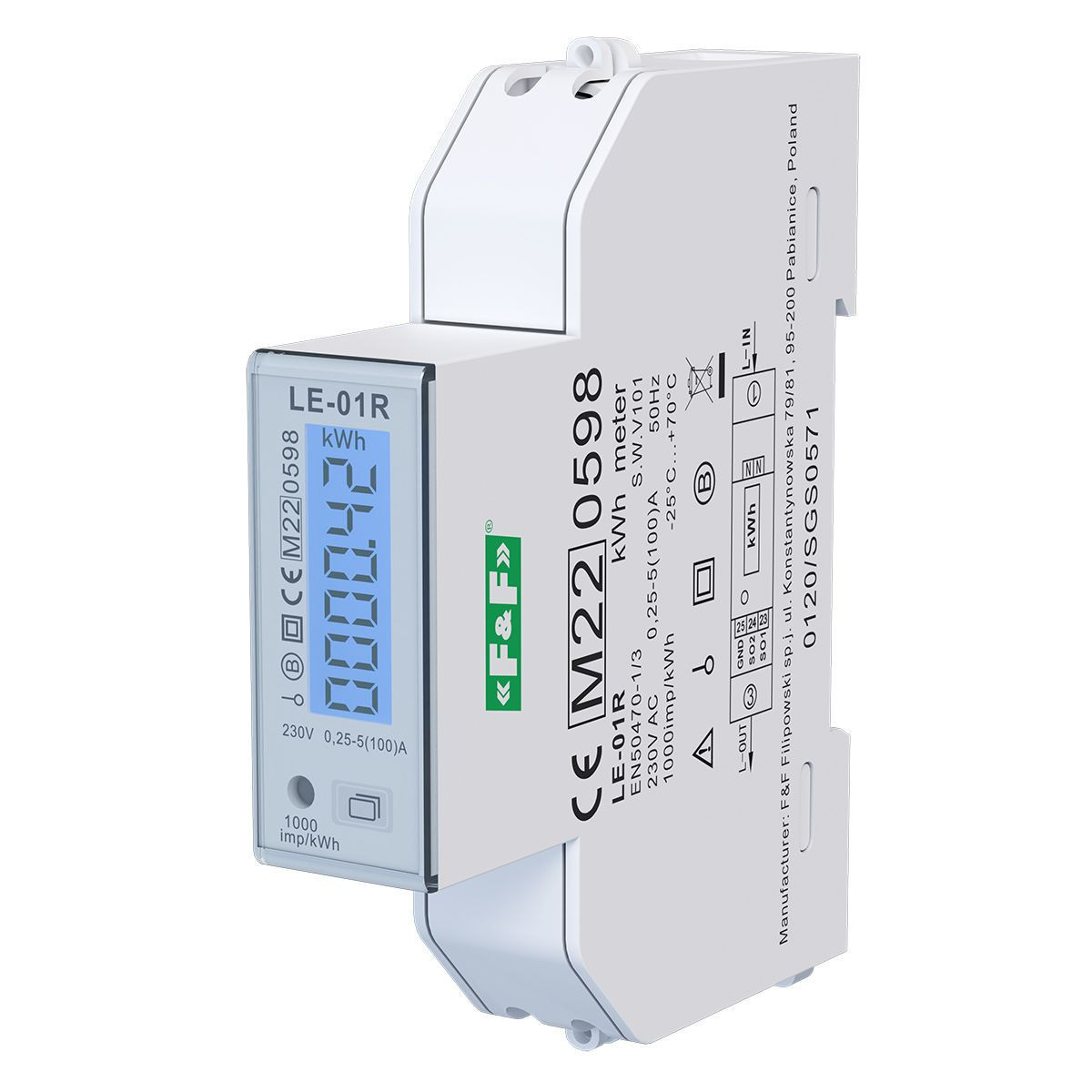

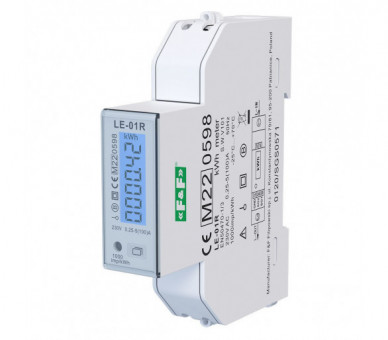

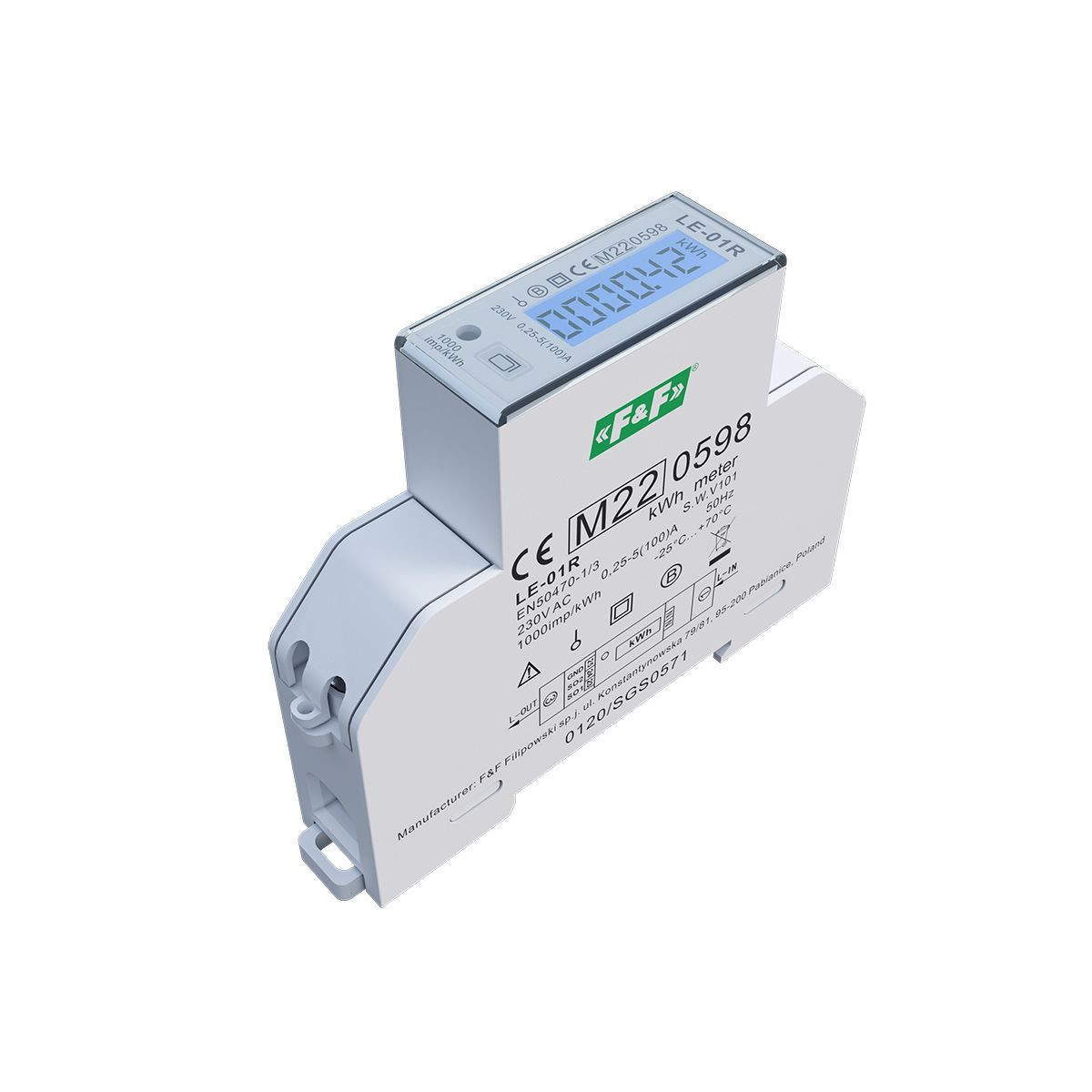

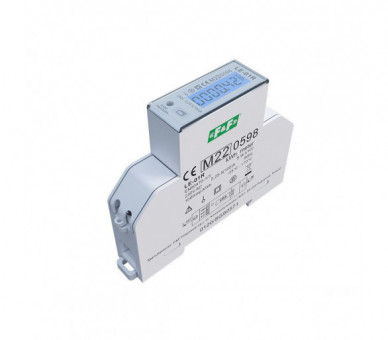

Zgodność
Dyrektywa MID  2014/32/EU
Nr certyfikatu 0120/SGS0571

Licznik umożliwia 2-kierunkowy pomiar energii czynnej, oraz pomiar całkowitej energii biernej.

Mierzone wartości

• Całkowita energia czynna [kWh]
• Energia czynna pobrana AE+/AE- [kWh]
• Energia czynna oddana [kWh]
• Całkowita energia bierna [kvarh]
• Napięcie fazowe U [V]
• Prąd fazowy I [A]
• Częstotliwość F [Hz]
• Moc czynna P [W]
• Moc bierna Q [var]
• Moc pozorna S [VA]
• Współczynnik mocy cosφ
• Zapotrzebowanie na pobieraną moc czynną [W]
• Maksymalne zapotrzebowanie na pobieraną moc czynną [W]
• Zapotrzebowanie na oddawaną moc czynną [W]
• Maksymalne zapotrzebowanie na oddawaną moc czynną [W]
• Zapotrzebowanie na pobieraną moc bierną [var]
• Maksymalne zapotrzebowanie na pobieraną moc bierną [var]
• Zapotrzebowanie na oddawaną moc bierną [var]
• Maksymalne zapotrzebowanie na oddawaną moc bierną [var]

Działanie
Licznik umożliwia pomiar energii czynnej i biernej oraz monitorowanie wielu dodatkowych parametrów sieci, takich jak: napięcie, prąd, moc czynna, moc bierna, moc pozorna częstotliwość, współczynnik mocy.
Licznik posiada dodatkowe, kasowalne liczniki energii czynnej i biernej.
Przycisk dotykowy znajdujący się na elewacji licznika umożliwia wybór wyświetlanego parametru.

Licznik wyposażony jest w 2 wyjścia impulsowe typu otwarty kolektor do sygnalizacji przyrostu zużycia energii czynnej i biernej. Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.

Uwaga!
Wskaźnik posiada możliwość plombowania osłon zaciskówwejściowych i wyjściowych, co uniemożliwia zrobienie obejścia licznika.

Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).

• Typ: jednofazowy
• Pomiar: Bezpośredni
• Instalacja: 1-fazowa, 2-przewodowa
• Napięcie znamionowe: 230 V AC
• Minimalny prąd mierzony: 0,02 A
• Prąd bazowy: 5 A
• Prąd maksymalny: 100 A
• Zakres pomiarowy napięcia: 184÷276 V AC
• Częstotliwość znamionowa: 50 Hz
• Klasa ochronności izolacji: II klasa
• Obudowa: tworzywo PC
• Klasa warunków środowiskowych - mechanicznych: M1
• Klasa warunków środowiskowych - elektromagnetycznych: E2
• Pobór własny licznika: 10 VA; 1 W
• Zakres wskazań liczydła: 0÷99999 kWh
• Stała licznika: (1 Wh/imp)1000 imp/kWh
• Zgodność: MID
• Wyjście impulsowe - Typ: otwarty kolektor
• Wyjście impulsowe - Napięcie: 27 V DC
• Wyjście impulsowe - Prąd: 27 mA
• Wyjście impulsowe - czas impulsu: 100 ms (dla stałej impulsowania 100 – 1000); 30 ms (dla stałej impulsowania 1250 - 2500)
• Wyjście impulsowe - stała impulsowania: 100 – 2500 imp/kWh/kvarh
• Wyświetlacz: 7-cyfrowy LCD podświetlany (kolor niebieski)
• Podświetlenie LCD: TAK
• Sygnalizacja sczytywania: LED czerwona
• Klasa dokładności: B
• Przyłącze: 100 A (zaciski 1, 3) - zaciski śrubowe 25 mm²; neutralny (zacisk N) - zaciski śrubowe 1 mm²;komunikacja (zaciski 23, 24, 25) - zaciski śrubowe 1 mm²
• Temperatura pracy: -25÷55°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• Wyjścia impulsowe: 2
• Deklaracja MID: 0120/SGS0571
• Wyjścia impulsowe - funkcja: przyrost energii czynnej, przyrost energii biernej
• Układ pomiarowy: 1-fazowy
• 2-kierunkowy pomiar energii: TAK
