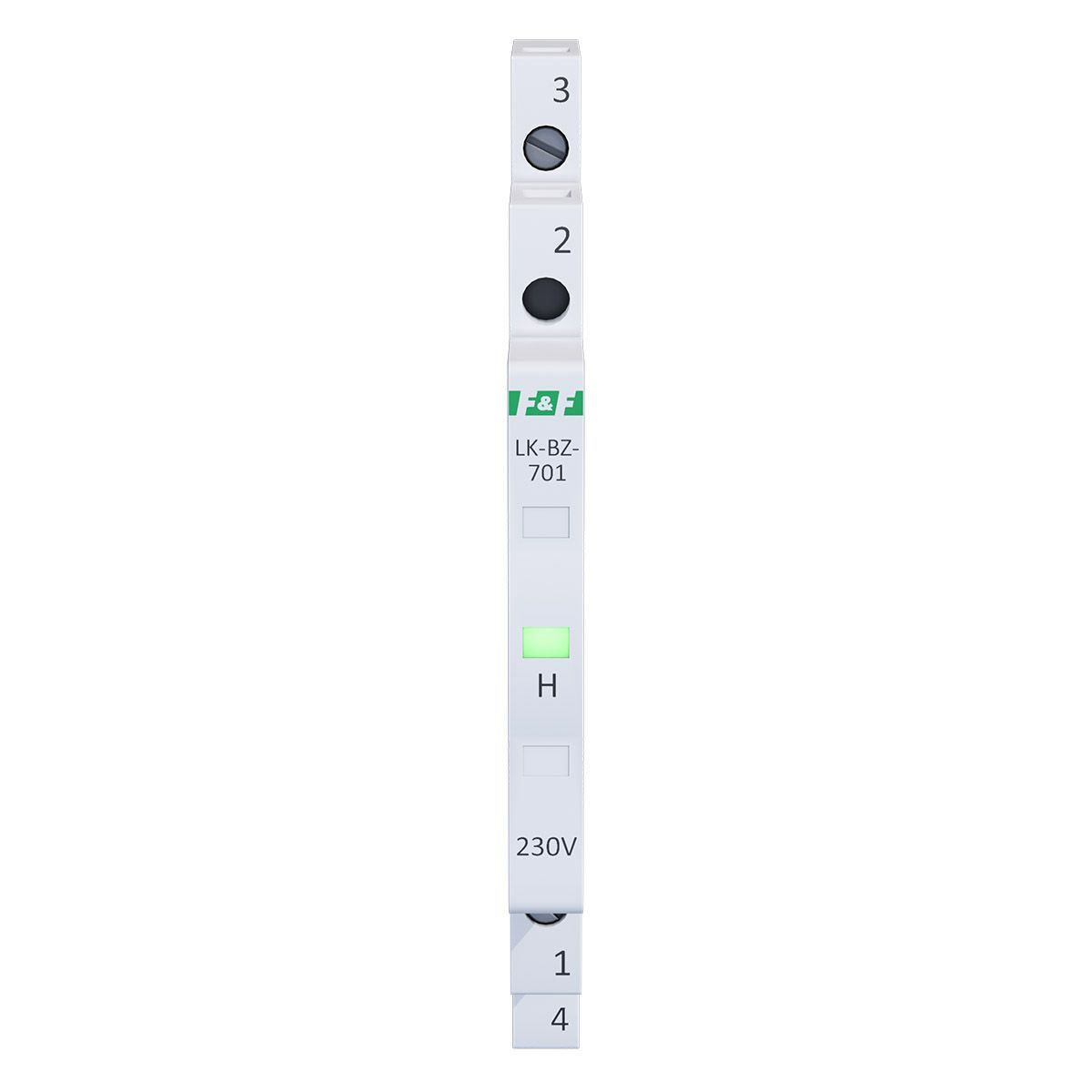

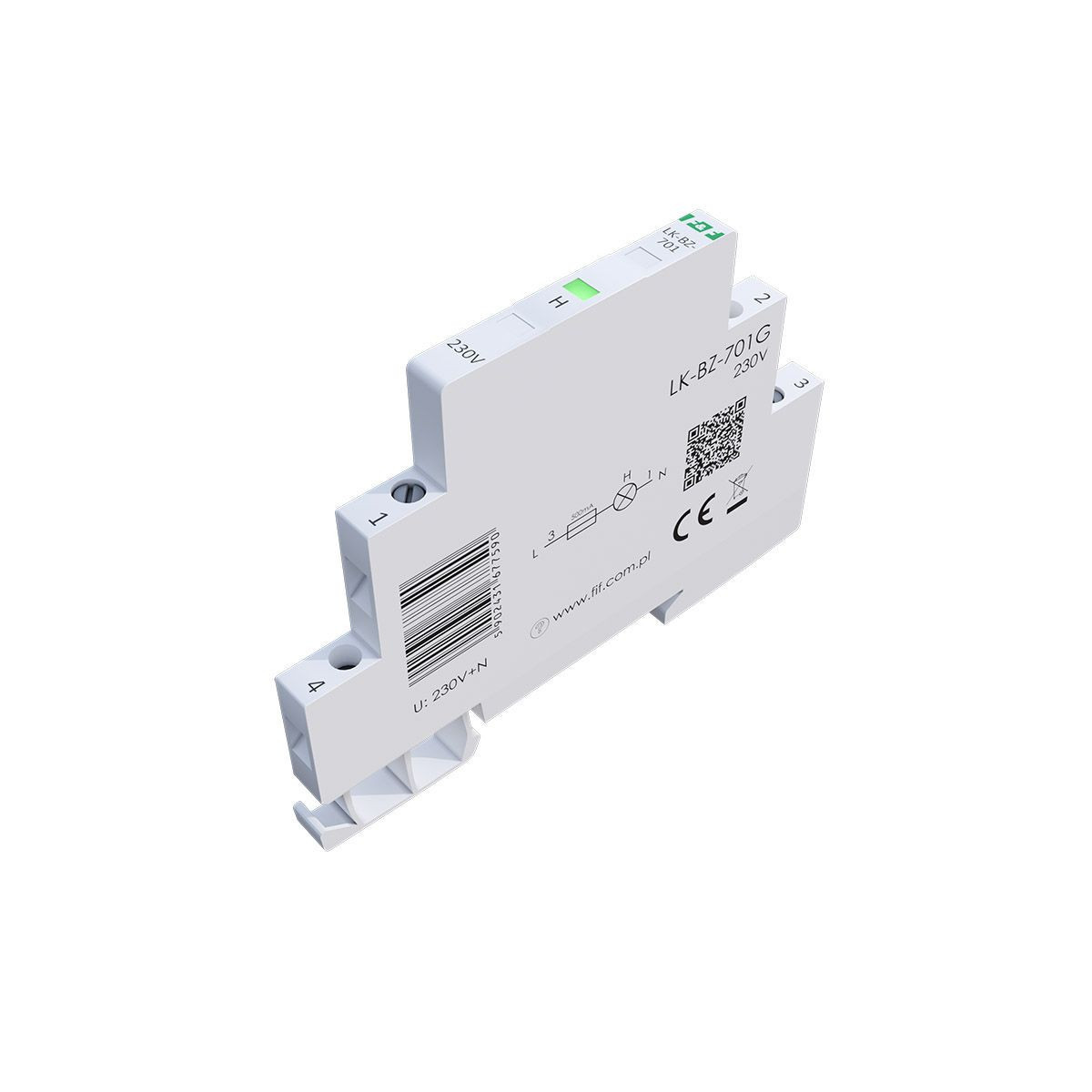

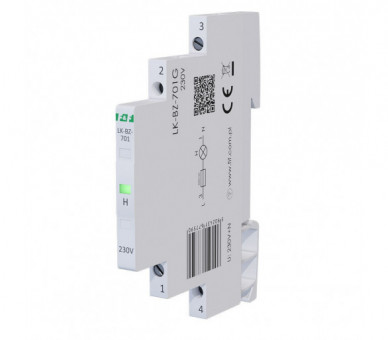

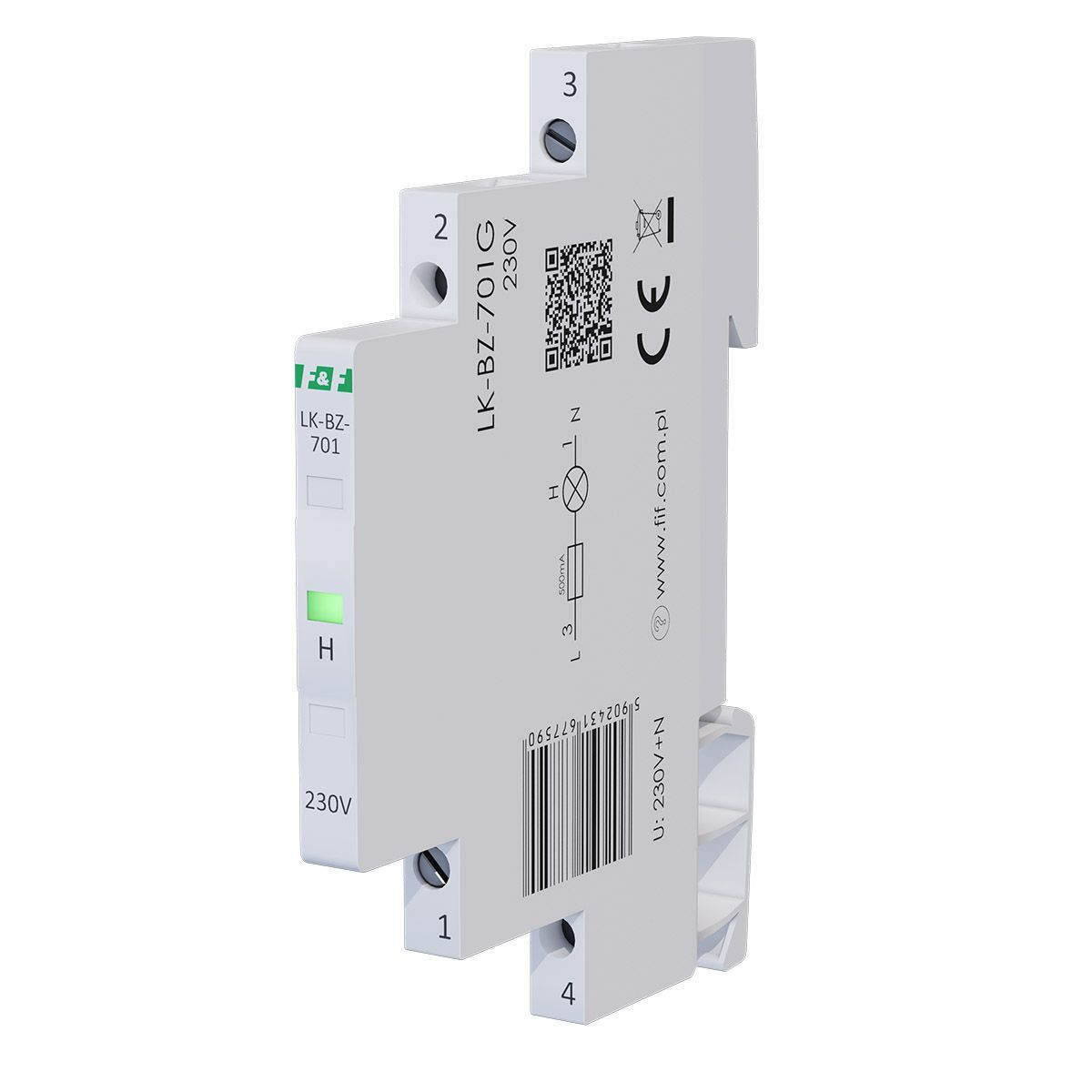

Lampka kontrolna LK-BZ-701 służy do optycznej sygnalizacji obecności napięcia w sieci 1-fazowej. Niewielki rozmiar obudowy (szerokość 6,2 mm) pozwala na zaoszczędzenie miejsca w rozdzielni. Kontrolka zabezpieczona jest wbudowanym bezpiecznikiem topikowym, co pozwala uniknąć stosowania dodatkowego modułu z zabezpieczeniami.

Działanie

Obecność napięcia w fazie sygnalizowana jest świeceniem diody LED włączonej w obwód tej fazy. Brak świecenia wskazuje na brak napięcia zasilania, lub uszkodzenie wbudowanej wkładki topikowej.

Wbudowany w lampkę szybki bezpiecznik topikowy eliminuje potrzebę stosowania dodatkowych zabezpieczeń w przypadku, gdy lampka znajduje się w obwodzie z ograniczeniem prądowym o wartości mniejszej niż 100A.


Rodzaje lampek kontrolnych LK-BZ-701

	Index	Kolor	Napięcie	Instrukcja
	LK-BZ-701R	1 x czerwony	230 V+N	Pobierz
	LK-BZ-701G	1 x zielony	230 V+N	Pobierz
	LK-BZ-701Y	1 x żółty	230 V+N	Pobierz
	LK-BZ-701B	1 x niebieski	230 V+N	Pobierz
	LK-BZ-701B-110	1 x niebieski	110 V+N	Pobierz

• Napięcie zasilania: 230 V+N
• Kontrola zasilania: 1 × LED (8×4 mm)
• Kolory LED: 1 x zielona
• Prąd znamionowy: 1 mA/kanał
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,15 W/kanał
• Rodzaj bezpiecznika: szybki bezpiecznik topikowy
• Bezpiecznik - prąd znamionowy: 500 mA/kanał
• Bezpiecznik - zdolność wyłączania: 100 A @250 V AC
• Temperatura pracy: -30÷50°C
• Wymiary: 1/3 modułu (6,2 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
