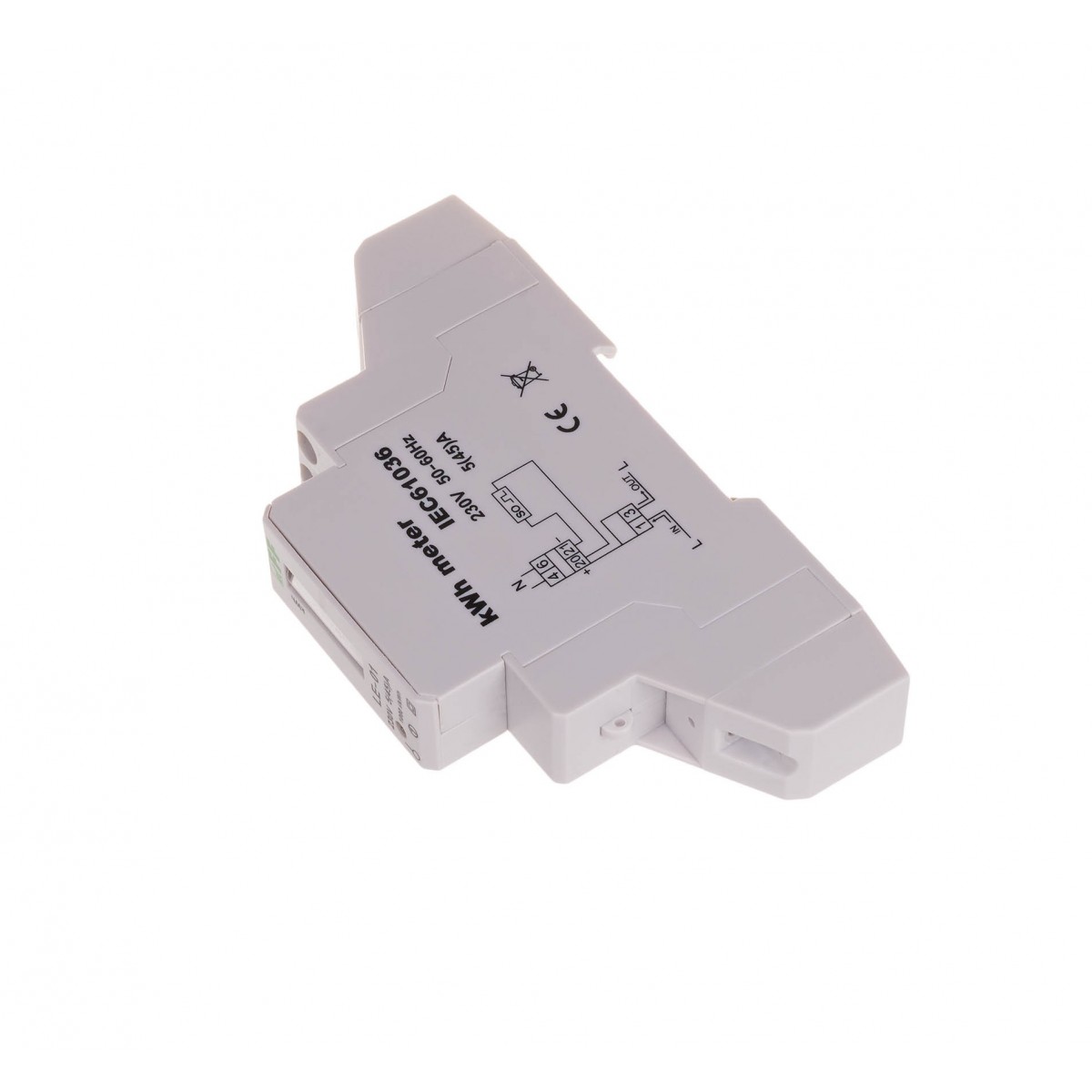

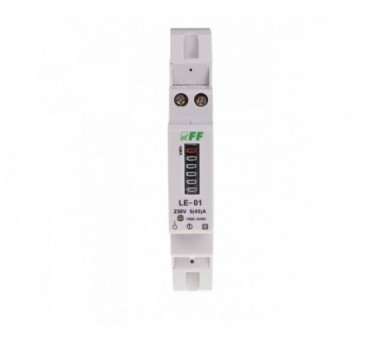

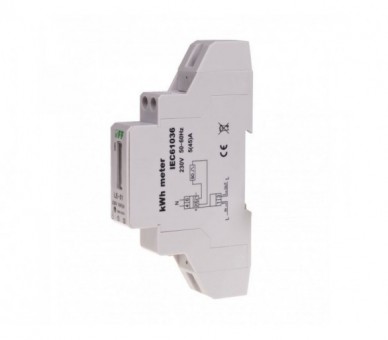

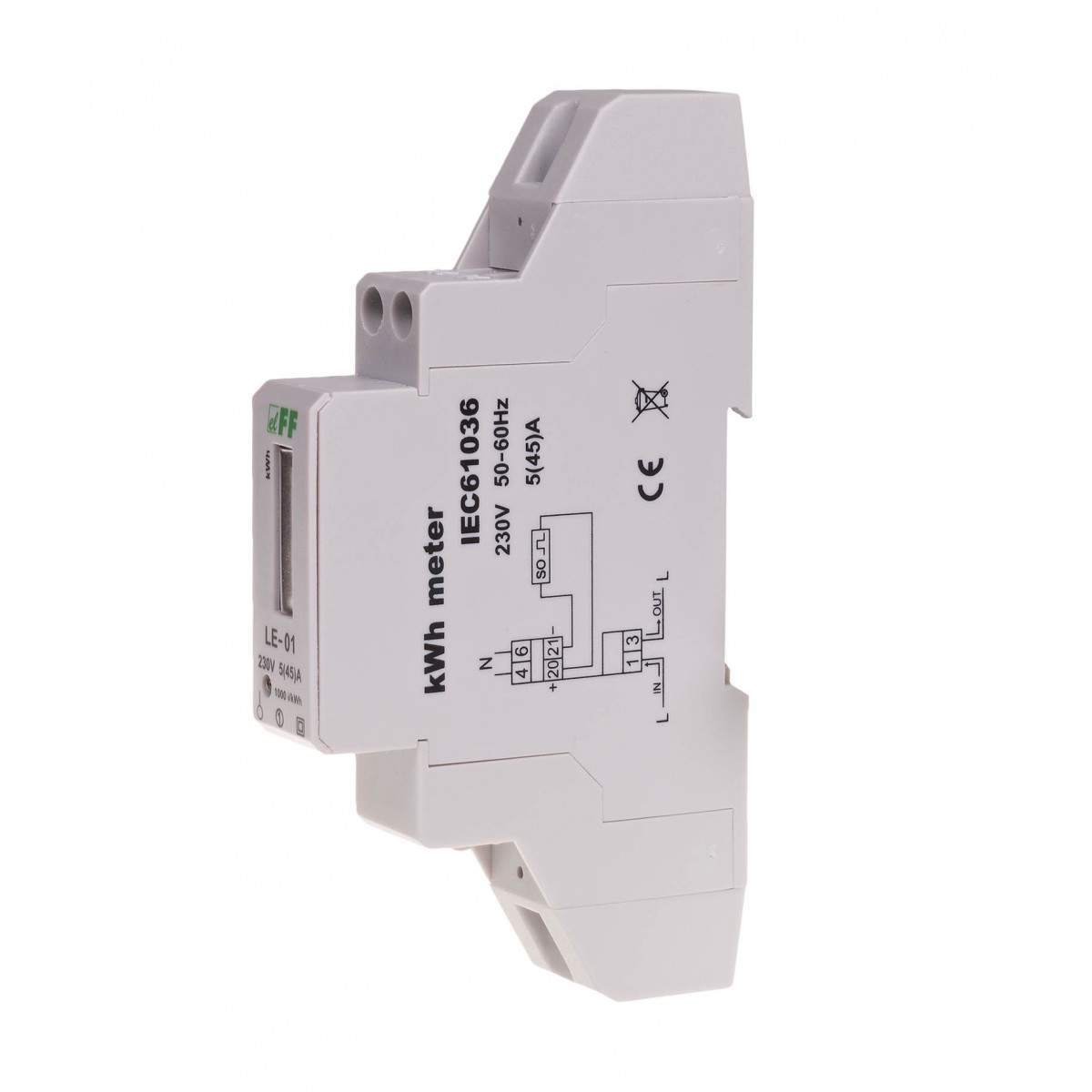

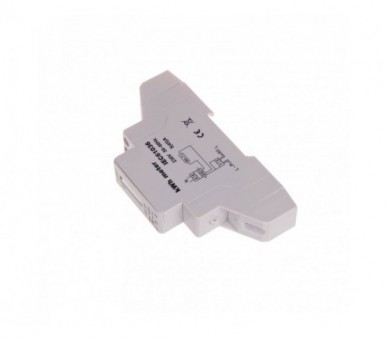

LE-01 licznik energii elektrycznej - jednofazowy LE-01 F&F

Symbol producenta: LE-01

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 471

Wysyłka: 1-5 dni roboczych

122,79 zł brutto

Typ jednofazowy Protokół komunikacyjny brak Napięcie odniesienia 230 V AC ±30% Prąd bazowy 5 A Prąd maksymalny 45 A Minimalny prąd mierzony 0,02 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 8 VA; 0,4 W Zakres wskazań liczydła 0÷99999,9 kWh Stała licznika (1 Wh/imp) 1000 imp/kWh Sygnalizacja sczytywania LED czerwona Wyjście impulsowe SO+ SO- otwarty kolektor Napięcie podłączenia SO+ SO- maks. 27 V DC Prąd podłączenia SO+ SO- maks. 27 mA Czas impulsu SO+ SO- 70 ms Przyłącze zaciski śrubowe 6,0 mm² Temperatura pracy -25 ÷ 65°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Licznik energii elektrycznej - jednofazowy LE-01

Jednofazowy. Prąd 45 A.
LE-01 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.

Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez mechaniczne liczydło bębnowe. Ostatnia, czerwona cyfra na bębnie liczydła oznacza rząd 1/10 KWh (100Wh).

Uwaga!
Wskaźnik zużycia energii elektrycznej posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.
Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Typ: jednofazowy
Protokół komunikacyjny: brak
Zgodność: IEC61036
Napięcie odniesienia: 230 V AC ±30%
Prąd bazowy: 5 A
Prąd maksymalny: 45 A
Minimalny prąd mierzony: 0,02 A
Dokładność pomiaru zgodnie z IEC61036: klasa 1
Pobór własny licznika: 8 VA; 0,4 W
Zakres wskazań liczydła: 0÷99999,9 kWh
Stała licznika: (1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania: LED czerwona
Wyjście impulsowe SO+ SO-: otwarty kolektor
Napięcie podłączenia SO+ SO-: maks. 27 V DC
Prąd podłączenia SO+ SO-: maks. 27 mA
Czas impulsu SO+ SO-: 70 ms
Klasa dokładności: 1
Przyłącze: zaciski śrubowe 6,0 mm²
Temperatura pracy: -25 ÷ 65°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

LE-01 instrukcja obsługi (703.94k)

LE-01 schemat CAD dxf (418.83k)

LE deklaracja CE 2023 (181.74k)

Rodzaj	Licznik energii
Typ	jednofazowy
Napięcie odniesienia	230 V AC ±30%
Prąd bazowy	5 A
Prąd maksymalny	45 A
Minimalny prąd mierzony	0,02 A
Dokładność pomiaru zgodnie z IEC61036	klasa 1
Pobór własny licznika	8 VA; 0,4 W
Zakres wskazań liczydła	0÷99999,9 kWh
Stała licznika	(1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania	LED czerwona
Wyjście impulsowe SO+ SO-	otwarty kolektor
Napięcie podłączenia SO+ SO-	maks. 27 V DC
Prąd podłączenia SO+ SO-	maks. 27 mA
Czas impulsu SO+ SO-	70 ms
Przyłącze	zaciski śrubowe 6,0 mm²
Temperatura pracy	-25 ÷ 65°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
