Przeznaczenie

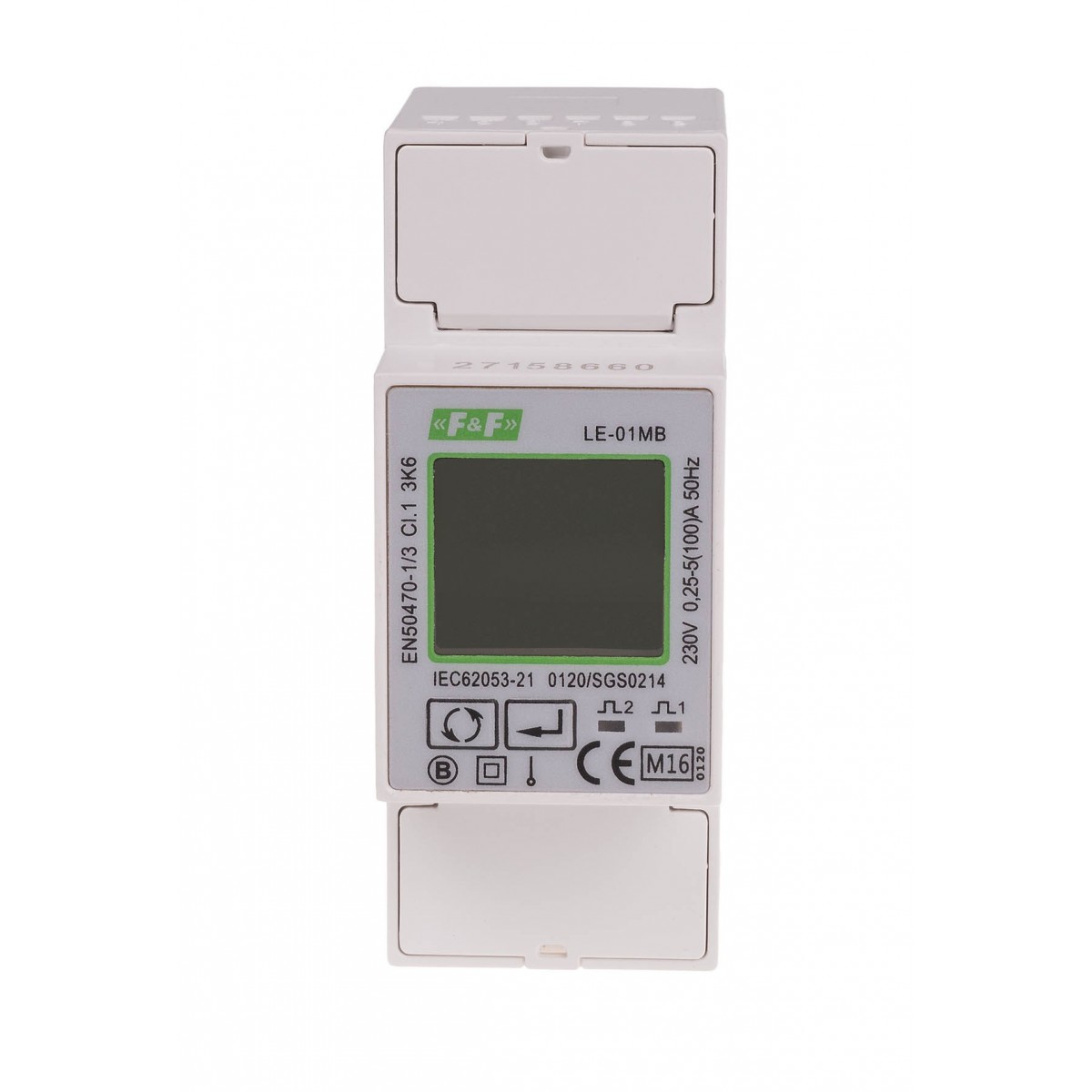

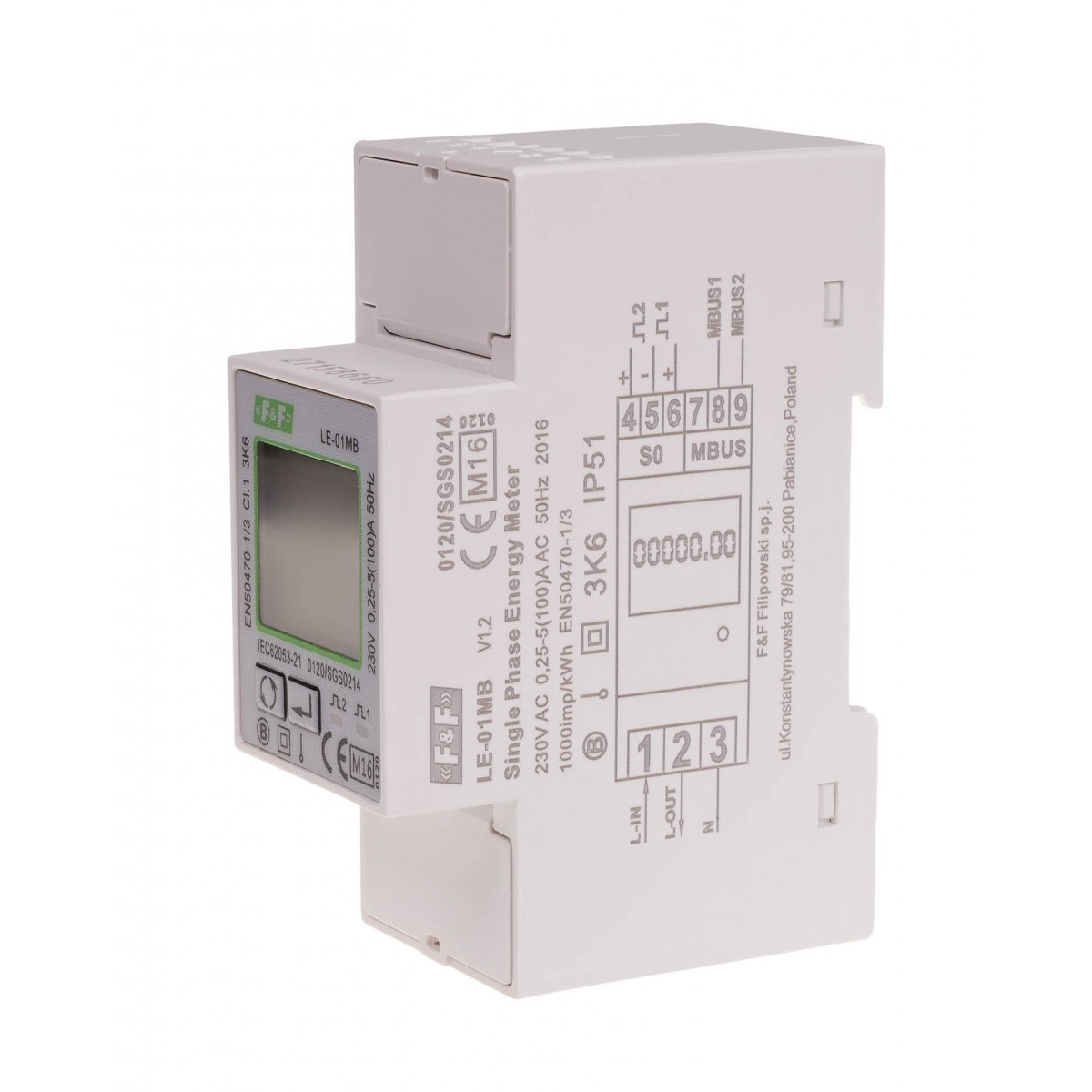

LE-01MB jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej. Umożliwia zdalny odczyt wskazań poprzez przewodową sieć standardu M-Bus . Konfiguracja licznika odbywa się za pomocą menu konfiguracyjnego, dostępnego z panelu czołowego oraz przez port komunikacyjny zgodnie z funkcjami programowymi  M-Bus .

Zgodność
Dyrektywa MID 2004/22/EC
Nr certyfikatu 0120/SGS0214

Funkcje
* 1-fazowy
* dwukierunkowy
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół M-Bus
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacjajest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LANz publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.


Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.


• Typ: jednofazowy
• Pomiar: Bezpośredni
• Minimalny prąd mierzony: 0,02 A
• Prąd bazowy: 5 A
• Napięcie odniesienia: 230 V AC
• Prąd maksymalny: 100 A
• Częstotliwość znamionowa: 50 Hz
• Klasa ochronności izolacji: II klasa
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: 1, 10, 100, 1000 imp/kWh lub 1, 10, 100, 1000 imp/kvarh
• Zgodność: MID
• Protokół komunikacyjny: M-Bus
• Porty: M-Bus
• Podświetlenie LCD: TAK
• Sygnalizacja sczytywania: 2 x LED
• Klasa dokładności: B
• Wyjście impulsowe kWh/kvarh: 2 x otwarty kolektor
• Napięcie podłączenia kWh/kvarh: maks. 27 V DC
• Prąd podłączenia kWh/kvarh: maks. 27 mA
• Czas impulsu kWh/kvarh: 60, 100, 200 ms
• Napięcie mierzone: 176÷276V AC
• Przeciążalność: 30×lmax/10 ms
• Izolacja: 4 kV/1 min.; 6 kV/1 μs
• Przyłącza impulsowe i komunikacja: zaciski śrubowe 1,5 mm²
• Przyłącza napięciowe i prądowe: zaciski śrubowe 16 mm²
• Temperatura pracy: -20÷55°C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP51
• Układ pomiarowy: 1-fazowy
• Komunikacja: M-Bus
• 2-kierunkowy pomiar energii: TAK
