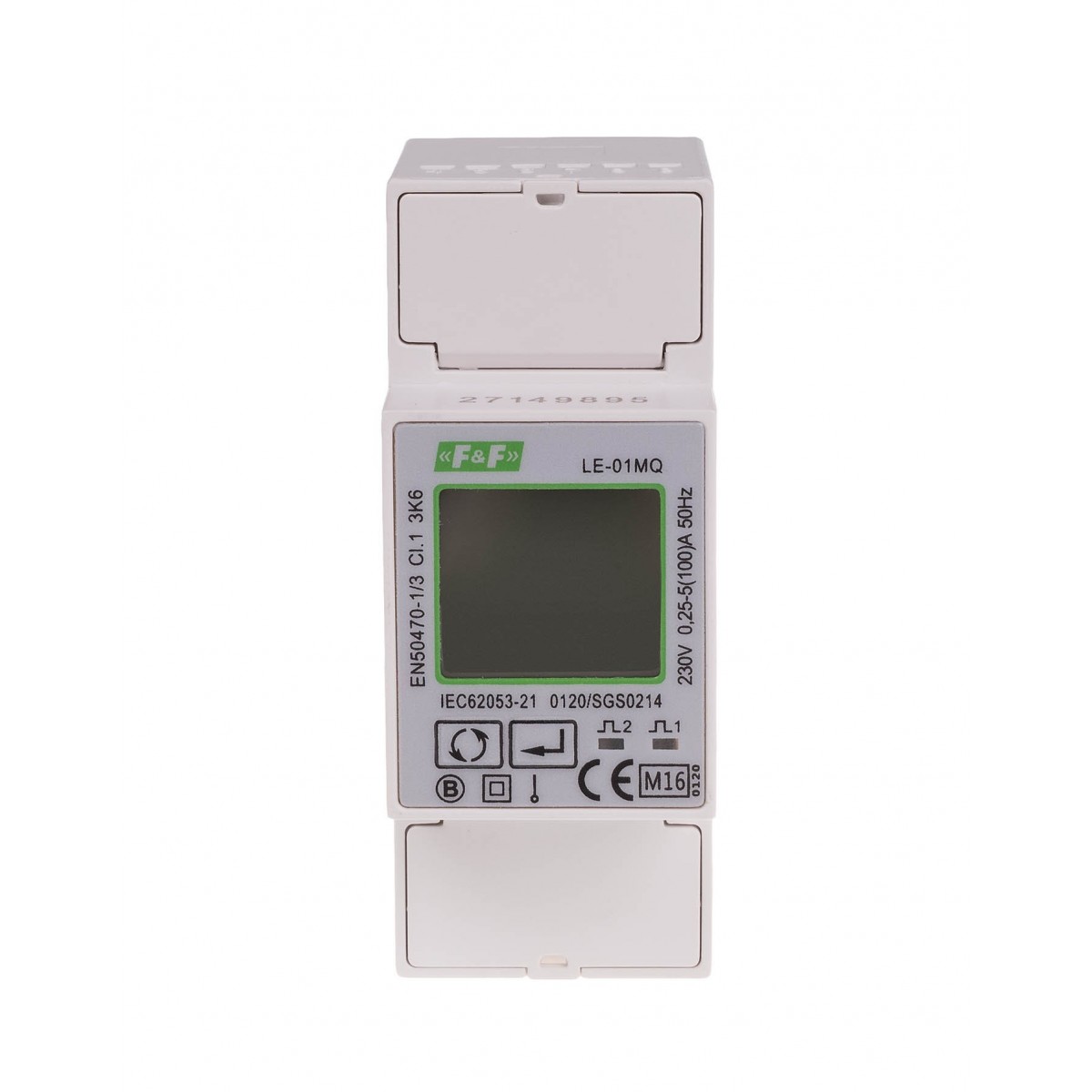

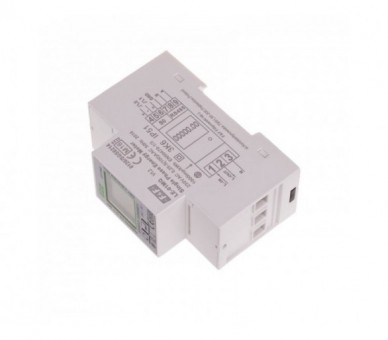

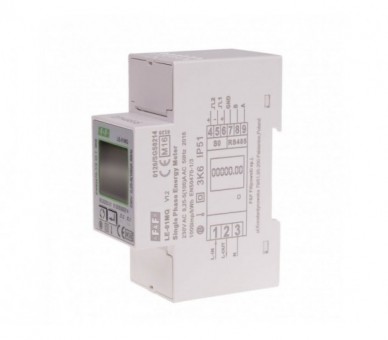

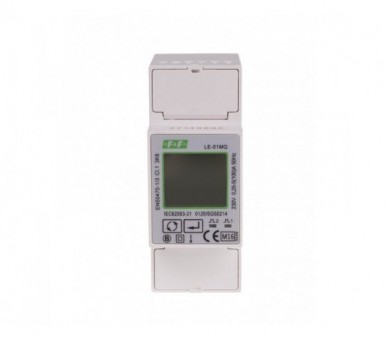

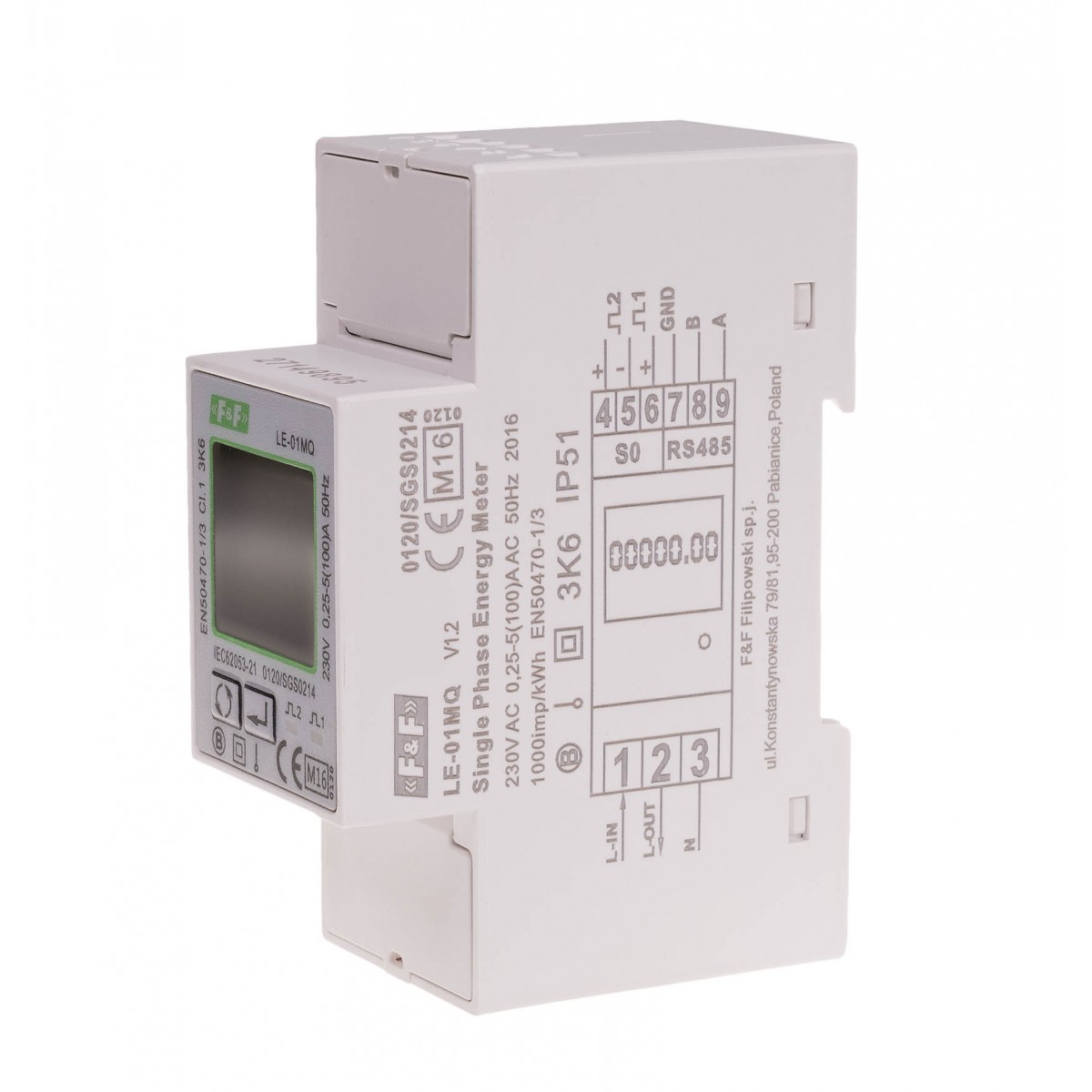

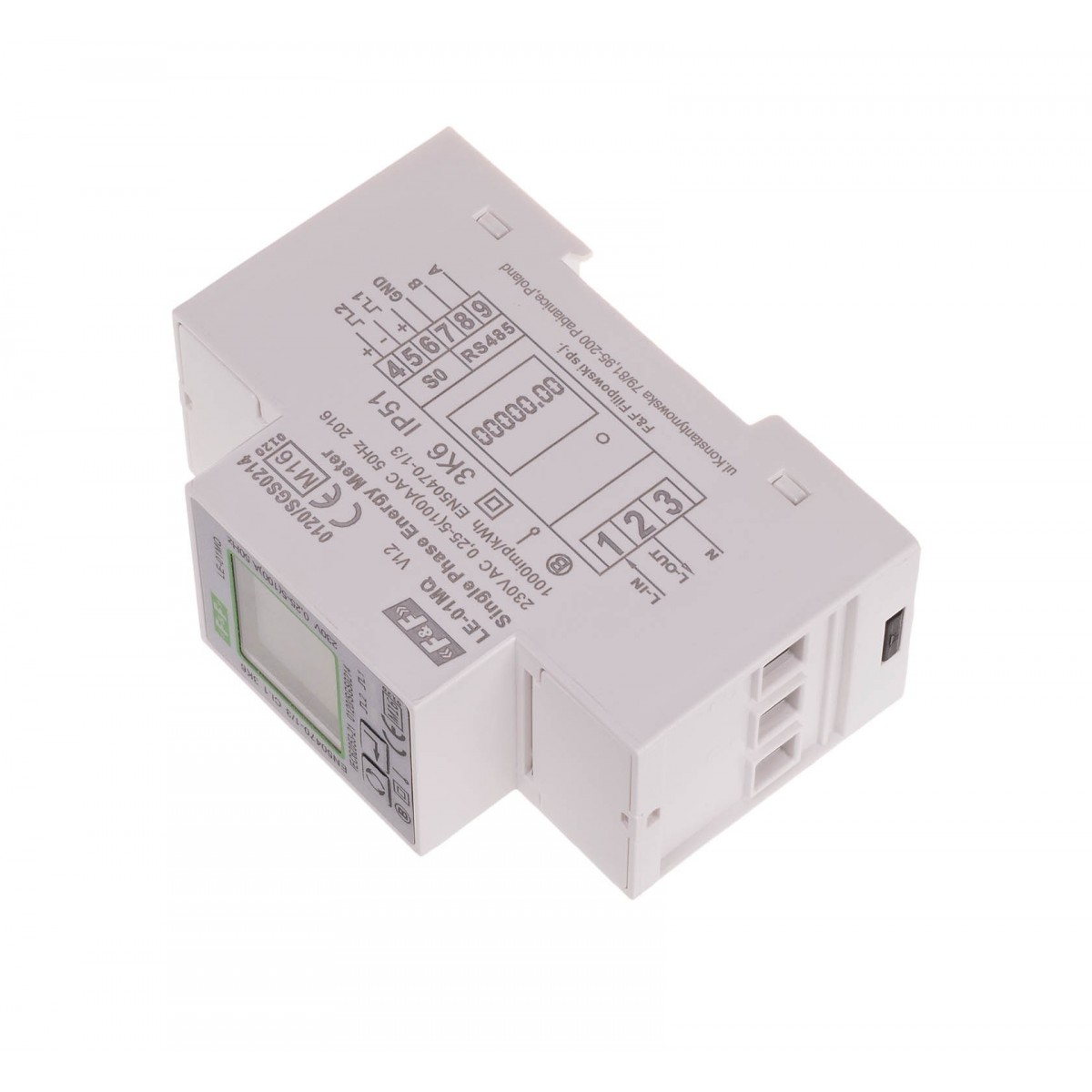

LE-01MQ Jednofazowy licznik zużycia energii czynnej i biernej, Modbus RTU, 100(5)A, MID F&F

Symbol producenta: LE-01MQ

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 472

Wysyłka: 1-5 dni roboczych

376,38 zł brutto

Typ jednofazowy Porty RS-485 Protokół komunikacyjny MODBUS RTU Napięcie odniesienia 3×400 V+N Prąd bazowy 5 A Prąd maksymalny 100 A Minimalny prąd mierzony 0,02 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,99 kWh Stała licznika 1, 10, 100, 1000 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 1, 10, 100, 1000 imp/kvar Wyjście impulsowe kWh/kvarh otwarty kolektor Napięcie podłączenia kWh/kvarh maks. 30 V DC Prąd podłączenia kWh/kvarh maks. 27 mA Czas impulsu kWh/kvarh 60, 100, 200 ms Napięcie mierzone 176÷276V AC Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1 μs Przyłącze zaciski śrubowe 16 mm² Temperatura pracy -20÷55°C Wymiary 2 moduły (35 mm) Montaż na szynie 35 mm Stopień ochrony IP51

Więcej

Jednofazowy licznik zużycia energii czynnej i biernej, Modbus RTU, 100(5)A; MID

Jednofazowy, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci. Zgodny z dyrektywą MID, interfejs RS-485 i protokół komunikacyjny Modbus RTU. Podświetlany wyświetlacz LCD.

Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.

Funkcje
* 1-fazowy
* dwukierunkowy (4-kwadrantowy)
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół Modbus RTU
* port RS-485
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

Energia czynna pobrana/oddana	AE+/AE-	[kWh]
Energia bierna pobrana/oddana	RE+/RE-	[kvarh]
Napięcia fazowe	U1, U2, U3	[V]
Prądy fazowe	I1, I2, I3	[A]
Czestotliwość	F	[Hz]
Moc czynna	P	[W]
Moc bierna	Q	[var]
Moc pozorna	S	[VA]
Współczynnik mocy	cosϕ
Zapotrzebowanie na moc

Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz

Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.

Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu możliwy jest przez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Jest to moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.

Typ: jednofazowy
Porty: RS-485
Protokół komunikacyjny: MODBUS RTU
Zgodność: Dyrektywa MID 2014/32/EU
Napięcie odniesienia: 230 V AC
Prąd bazowy: 5 A
Prąd maksymalny: 100 A
Minimalny prąd mierzony: 0,02 A
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,99 kWh
Podświetlenie LCD: TAK
Stała licznika: 1, 10, 100, 1000 imp/kWh
Sygnalizacja sczytywania: 2 x LED
Klasa dokładności: B
Stała licznika kWh/kvarh: 1, 10, 100, 1000 imp/kvar
Wyjście impulsowe kWh/kvarh: otwarty kolektor
Napięcie podłączenia kWh/kvarh: maks. 30 V DC
Prąd podłączenia kWh/kvarh: maks. 27 mA
Czas impulsu kWh/kvarh: 60, 100, 200 ms
Napięcie mierzone: 176÷276V AC
Przeciążalność: 30×lmax/10 ms
Izolacja: 4 kV/1 min.; 6 kV/1 μs
Przyłącze: zaciski śrubowe 16 mm²
Temperatura pracy: -20÷55°C
Wymiary: 2 moduły (35 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP51

LE-01MQ instrukcja obsługi skrócona (768.53k)

LE-01MQ schemat CAD dxf (439.46k)

LE MID deklaracja CE 2023 (183.21k)

LE-01MQ instrukcja obsługi (591.09k)

Rodzaj	Licznik energii
Typ	jednofazowy
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Zgodność	Dyrektywa MID 2014/32/EU
Napięcie odniesienia	230 V AC
Prąd bazowy	5 A
Prąd maksymalny	100 A
Minimalny prąd mierzony	0,02 A
Pobór własny licznika	10 VA; 2 W
Zakres wskazań liczydła	0÷99999,99 kWh
Stała licznika	1, 10, 100, 1000 imp/kWh
Sygnalizacja sczytywania	2 x LED
Klasa dokładności	B
Stała licznika kWh/kvarh	1, 10, 100, 1000 imp/kvar
Wyjście impulsowe kWh/kvarh	otwarty kolektor
Napięcie podłączenia kWh/kvarh	maks. 30 V DC
Prąd podłączenia kWh/kvarh	maks. 27 mA
Czas impulsu kWh/kvarh	60, 100, 200 ms
Napięcie mierzone	176÷276V AC
Przeciążalność	30×lmax/10 ms
Izolacja	4 kV/1 min.; 6 kV/1 μs
Przyłącze	zaciski śrubowe 16 mm²
Wymiary	2 moduły (35 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP51
