Przeznaczenie

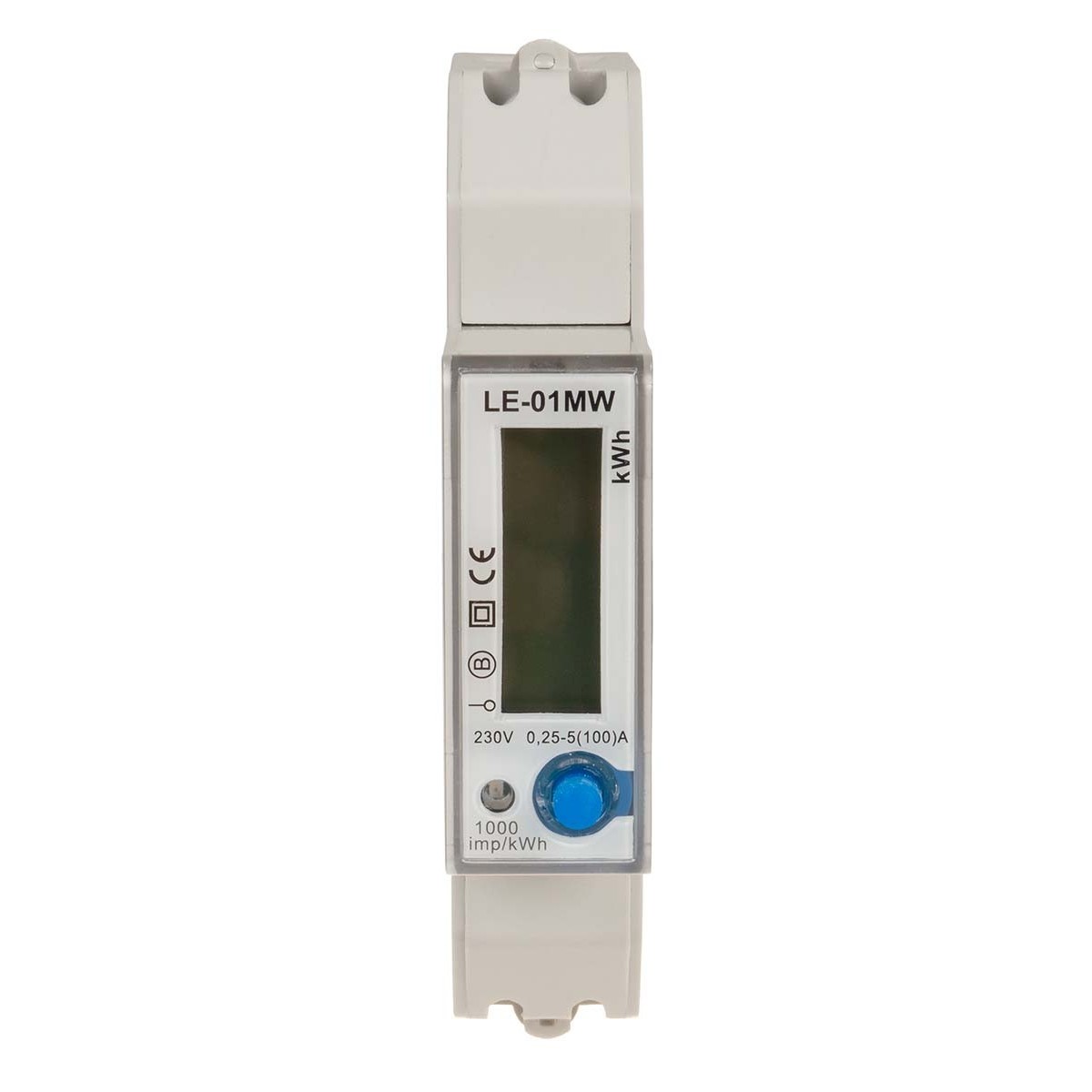

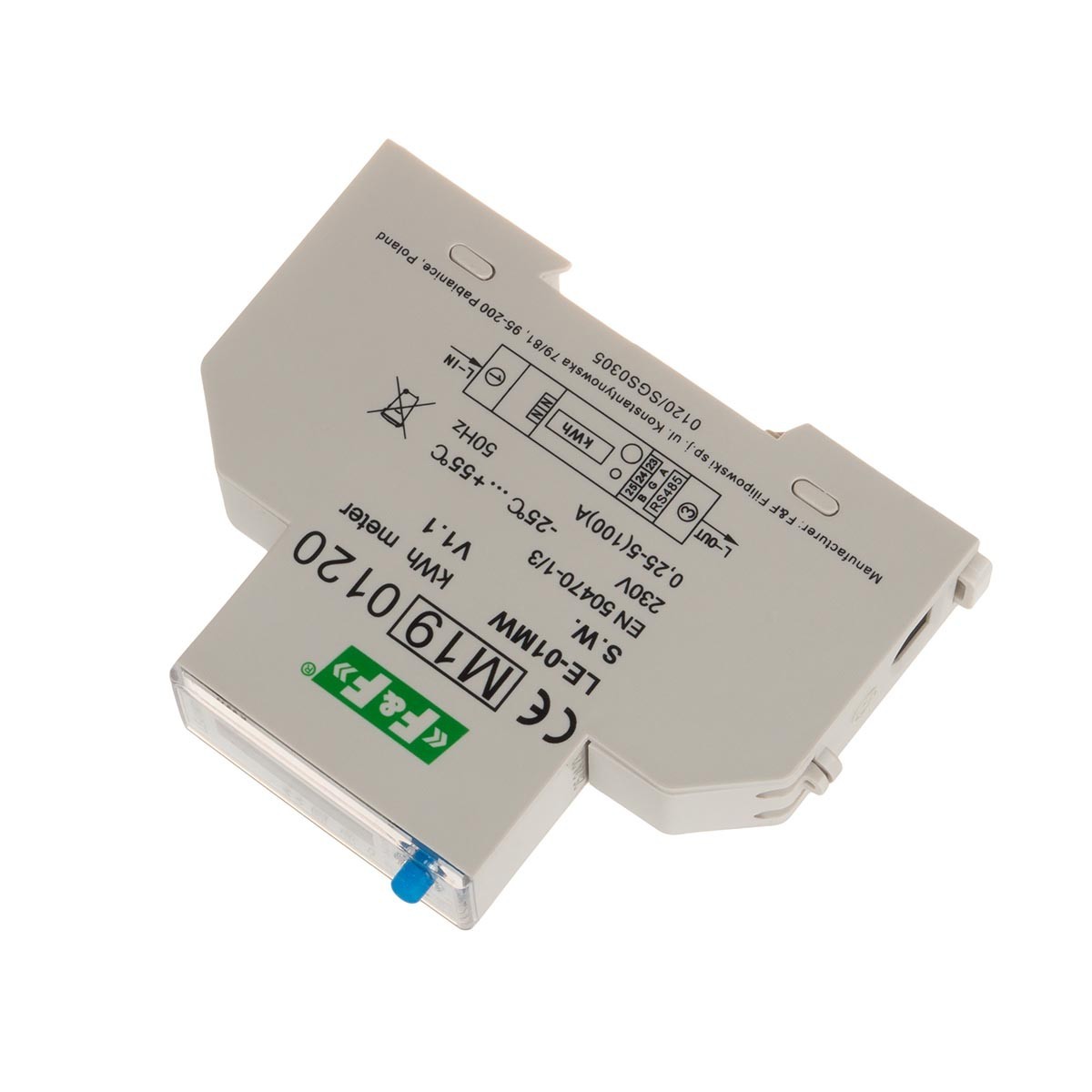

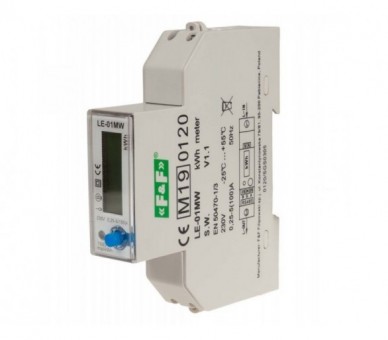

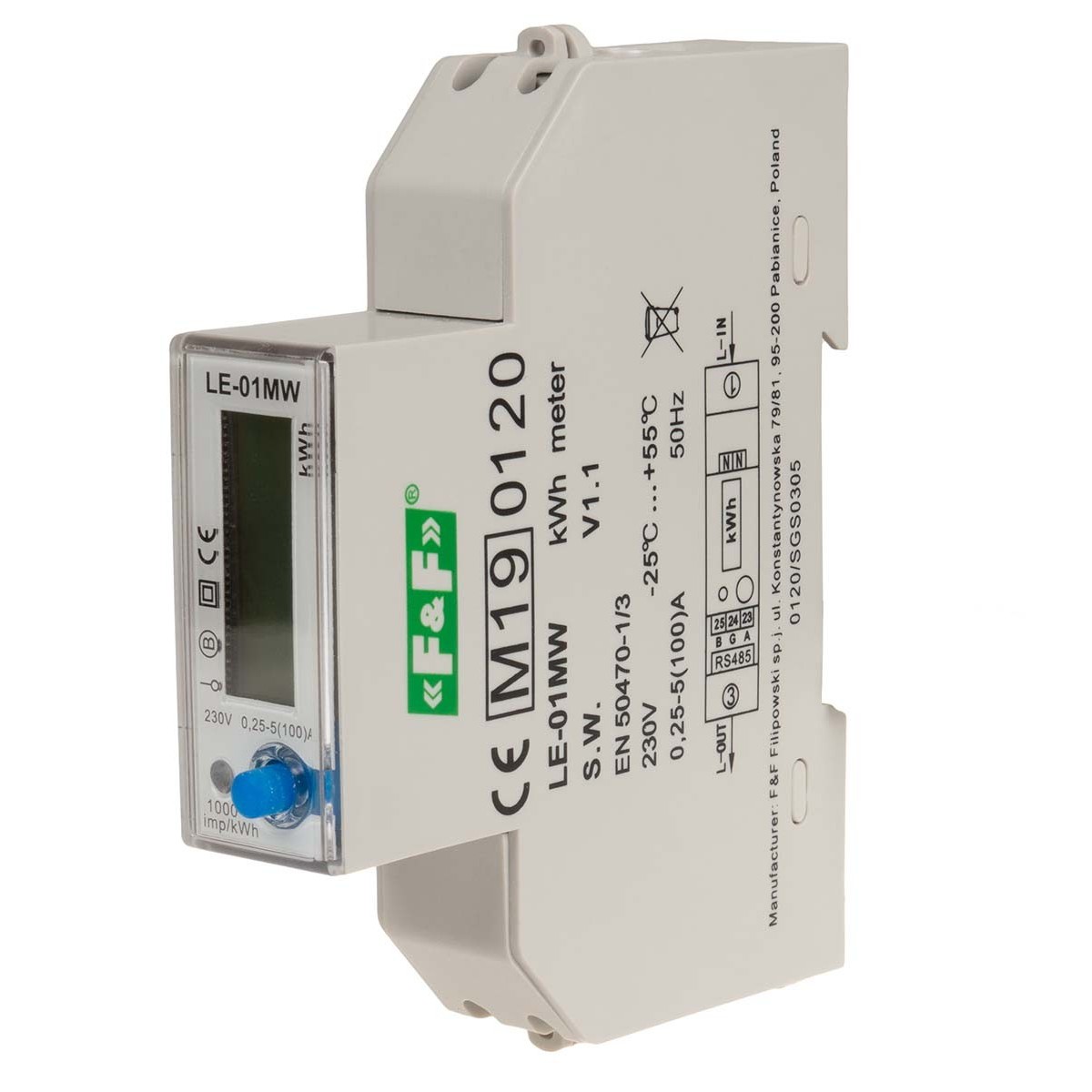

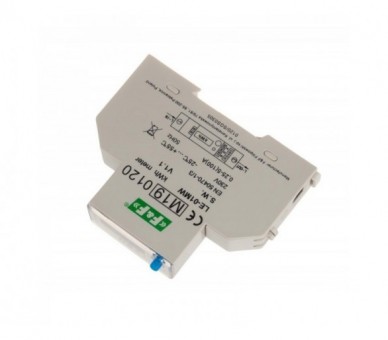

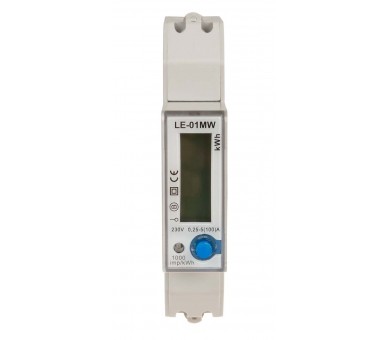

LE-01MW v2 jest elektronicznym, zgodnym z Dyrektywą MID, licznikiem energii elektrycznej prądu jednofazowego, przeznaczonym
do pomiaru w układzie bezpośrednim 2-przewodowym. Wbudowany zegar czasu rzeczywistego umożliwia pomiar zużycia
energii z podziałem na 4 strefy taryfowe. Licznik wyposażony jest w interfejs komunikacyjny RS-485 z protokołem Modbus RTU
umożliwiający zdalny odczyt i konfigurację licznika.

Zgodnie z obowiązującymi standardami UE licznik zużycia prądu LE-01 MW v2 posiada deklarację zgodności z dyrektywą MID:
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0571

Działanie

Licznik pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii
elektrycznej. Pobór energii sygnalizowany jest przez miganie diody LED. Dodatkowo licznik dokonuje pomiaru parametrów sieci
zasilającej oraz temperatury własnej układu. Wartości wskazywane są cyklicznie na wyświetlaczu LCD.
Wyświetlacz jest aktywny przy załączonym zasilaniu licznika. Licznik w sieci komunikacyjnej pracujący jako urządzenie typu
Slave.

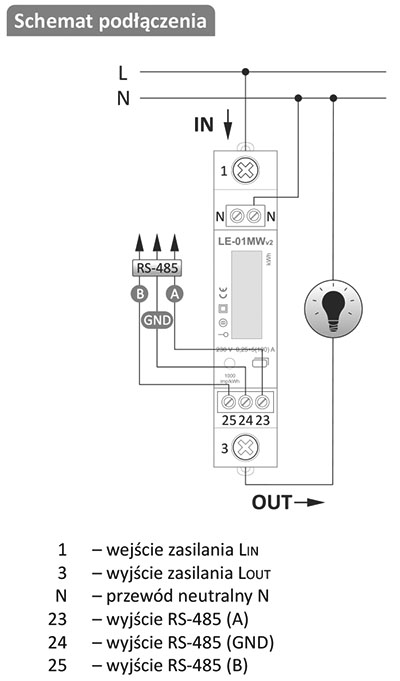

Komunikacja odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485. Odczytane wartości rejestrów po
przeliczeniu dają wyniki zgodne ze wskazaniami na wyświetlaczu licznika.

Charakterystyka urządzenia

• 1-fazowy licznik energii;
• pomiar bezpośredni do 100 A;
• montaż na szynie DIN (1 moduł);
• pomiar w dwóch opcjach:
  − pomiar energii czynnej pobranej i oddanej;
  − pomiar energii biernej pobranej i oddanej;
• pomiar energii w 4 strefach taryfowych;
• wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym, do przełączania stref taryfowych;
• harmonogram czasowy dzielących dobę na strefy taryfowe;
• ustawienia taryf według dni roboczych i weekendu;
• wskazania parametrów sieci;
• zgodność z MID;
• port RS-485;
• protokół Modbus RTU;
• podświetlany wyświetlacz LCD;

Mierzone wartości

• Energia czynna pobrana AE+/AE- [kWh]
• Energia czynna oddana [kWh]
• Energia bierna pobrana [kvarh]
• Energia bierna oddana [kvarh]
• Napięcie fazowe U [V]
• Prąd fazowy I [A]
• Częstotliwość F [Hz]
• Moc czynna P [W]
• Moc bierna Q [var]
• Moc pozorna S [VA]
• Współczynnik mocy cosϕ

Dodatkowe funkcjonalności dla jednofazowego licznika zużycia prądu LE-01 MW v2

Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

LE Config współpracuje również z licznikami zużycia prądu:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

Do pobrania tu: Program LE Config > pobierz

Dla komunikacji licznika prądu LE-01MW z komputerem niezbędny jest konwerter USB CN-USB-485 ►

Poniżej okna aplikacji LE Config:

MeternetPRO. Program do zdalnego odczytu licznika prądu

Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań urządzeń pomiarowych, które komunikują się zgodnie z protokołem Modbus RTU. Z pomocą MeternetPRO odczytamy wskazania liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1. Serwer ten pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP konfigurujemy pracę programu i odczytujemy dane także poprzez internet.


Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
Służy do rozliczeń zużycia energii elektrycznej lub innych rejestrowanych wartości narastających. To np. zużycie wody, ciepła, itp.
