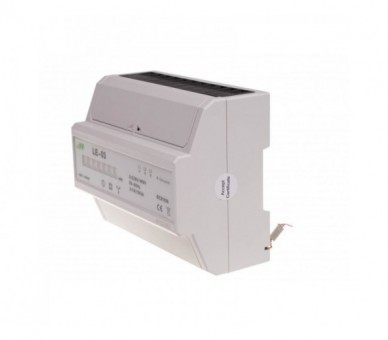

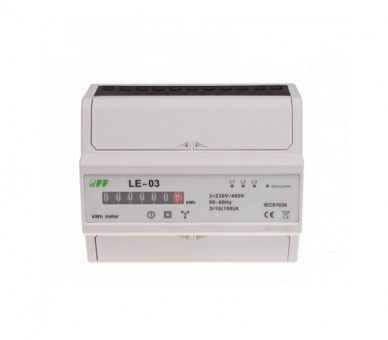

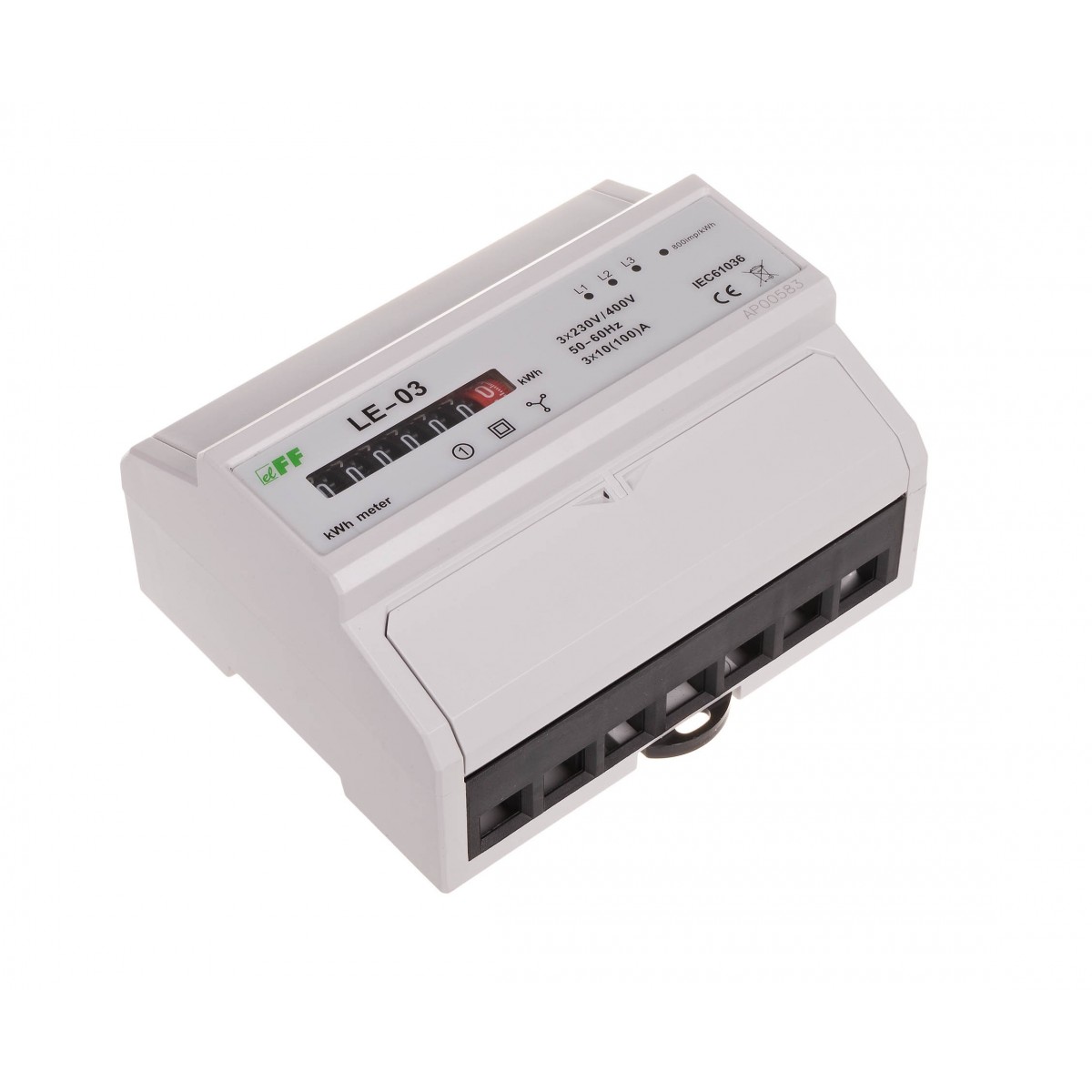

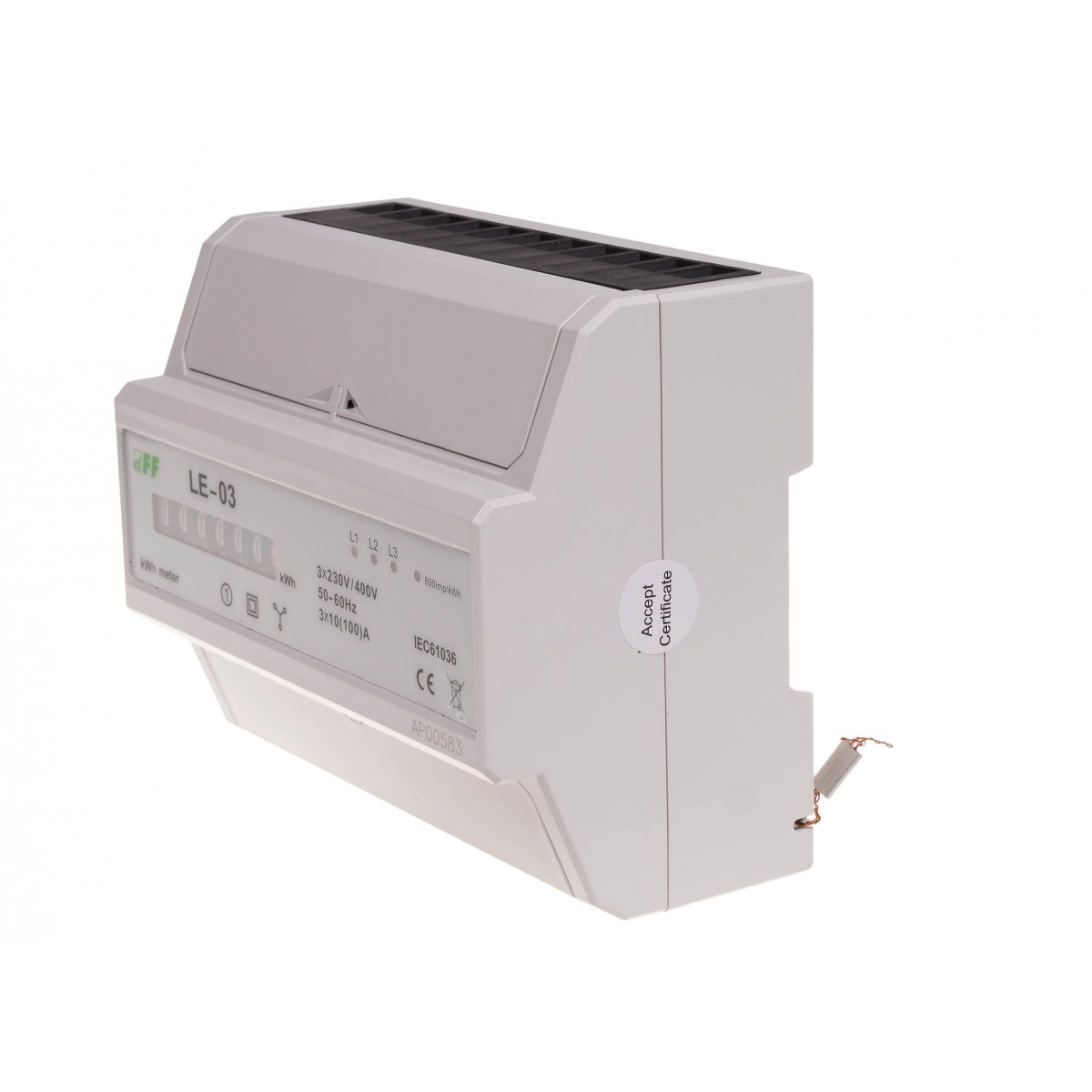

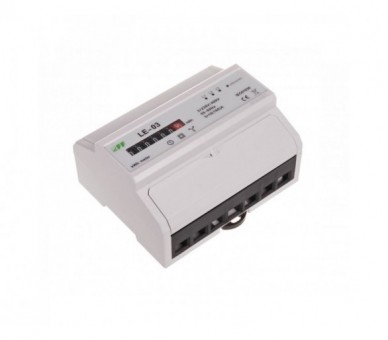

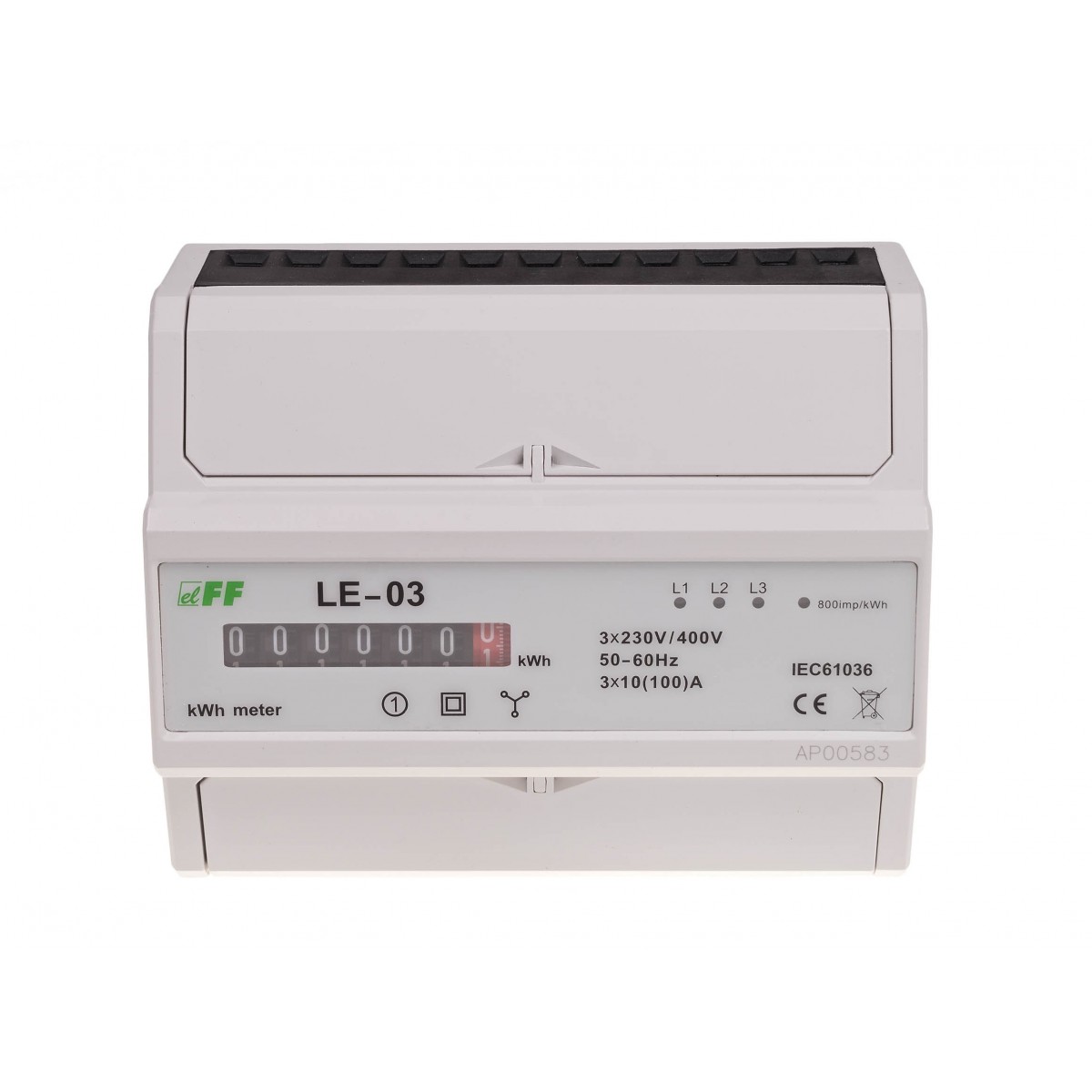

LE-03 licznik energii elektrycznej - trójfazowy LE-03 F&F

Symbol producenta: LE-03

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 108

Wysyłka: 1-5 dni roboczych

346,12 zł brutto

Typ trójfazowy Protokół komunikacyjny brak Napięcie odniesienia 3×400 V+N Prąd bazowy 10 A Prąd maksymalny 100 A Minimalny prąd mierzony 0,04 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,9 kWh Stała licznika (1,25 Wh/imp) 800 imp/kWh Sygnalizacja sczytywania LED czerwona Wyjście impulsowe SO+ SO- otwarty kolektor Napięcie podłączenia SO+ SO- maks. 30 V DC Prąd podłączenia SO+ SO- maks. 27 mA Czas impulsu SO+ SO- 34÷80 ms Sygnalizacja poboru prądu 3×LED czerwona Przyłącze zaciski śrubowe 25 mm² Temperatura pracy -20÷50°C Wymiary 7 modułów (122 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Licznik energii elektrycznej - trójfazowy LE-03

Trójfazowy.
LE-03 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez mechaniczne liczydło bębnowe.
Ostatnia, czerwona cyfra na bębnie liczydła oznacza rząd 1/10 KWh (100 Wh).

Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.
Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Typ: trójfazowy
Protokół komunikacyjny: brak
Zgodność: IEC61036
Napięcie odniesienia: 3×400 V+N
Prąd bazowy: 10 A
Prąd maksymalny: 100 A
Minimalny prąd mierzony: 0,04 A
Dokładność pomiaru zgodnie z IEC61036: klasa 1
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,9 kWh
Stała licznika: (1,25 Wh/imp) 800 imp/kWh
Sygnalizacja sczytywania: LED czerwona
Wyjście impulsowe SO+ SO-: otwarty kolektor
Napięcie podłączenia SO+ SO-: maks. 30 V DC
Prąd podłączenia SO+ SO-: maks. 27 mA
Czas impulsu SO+ SO-: 34÷80 ms
Klasa dokładności: 1
Sygnalizacja poboru prądu: 3×LED czerwona
Przyłącze: zaciski śrubowe 25 mm²
Temperatura pracy: -20÷50°C
Wymiary: 7 modułów (122 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

LE-03 instrukcja obsługi (735.87k)

LE-03 schemat CAD dxf (453.78k)

LE deklaracja CE 2023 (181.74k)

Rodzaj	Licznik energii
Typ	trójfazowy
Napięcie odniesienia	3×400 V+N
Prąd bazowy	10 A
Prąd maksymalny	100 A
Minimalny prąd mierzony	0,04 A
Dokładność pomiaru zgodnie z IEC61036	klasa 1
Pobór własny licznika	10 VA; 2 W
Zakres wskazań liczydła	0÷99999,9 kWh
Stała licznika	(1,25 Wh/imp) 800 imp/kWh
Sygnalizacja sczytywania	LED czerwona
Wyjście impulsowe SO+ SO-	otwarty kolektor
Napięcie podłączenia SO+ SO-	maks. 30 V DC
Prąd podłączenia SO+ SO-	maks. 27 mA
Czas impulsu SO+ SO-	34÷80 ms
Sygnalizacja poboru prądu	3×LED czerwona
Przyłącze	zaciski śrubowe 25 mm²
Temperatura pracy	-20÷50°C
Wymiary	7 modułów (122 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
