Zgodność

Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0670

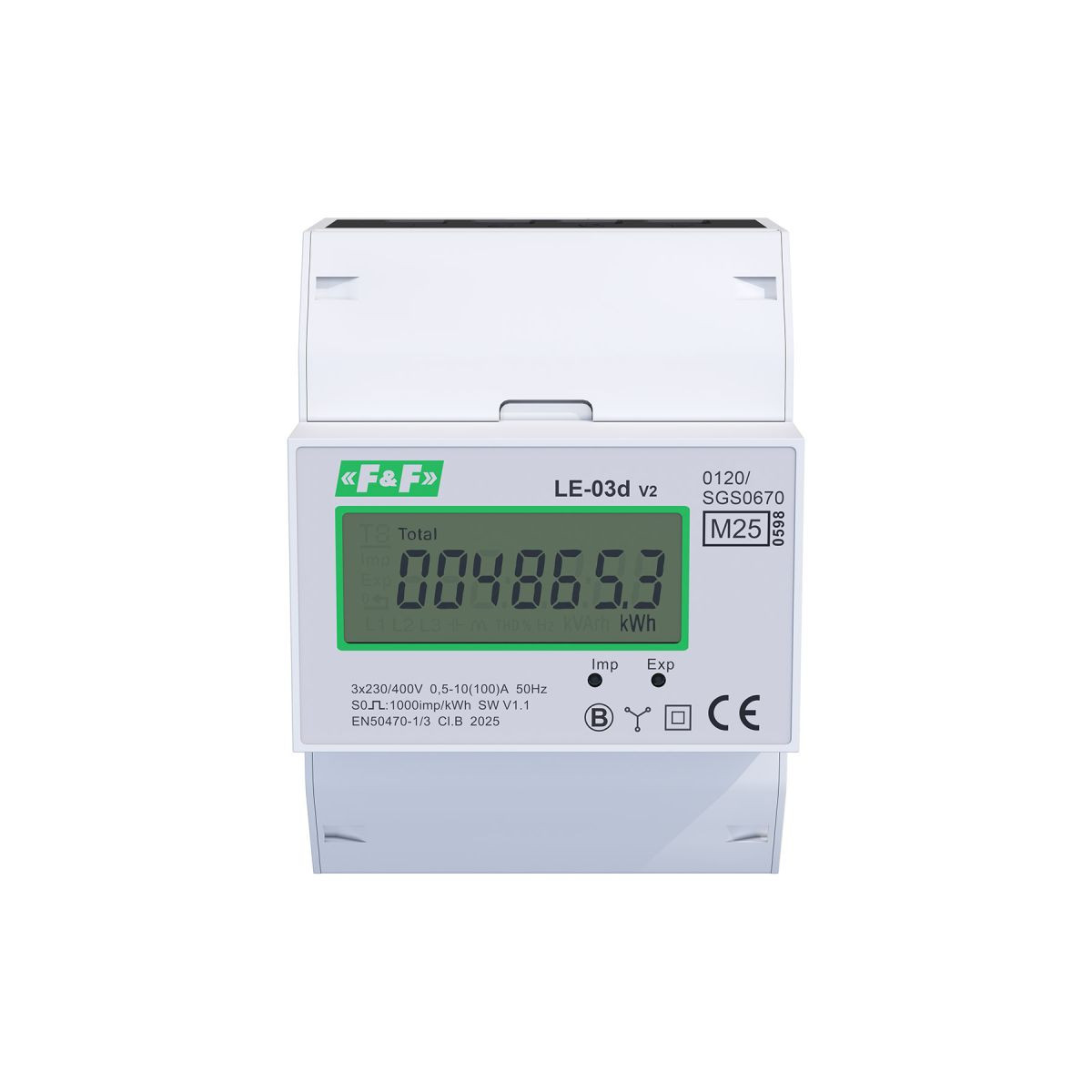

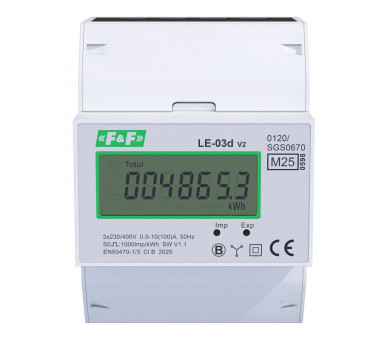

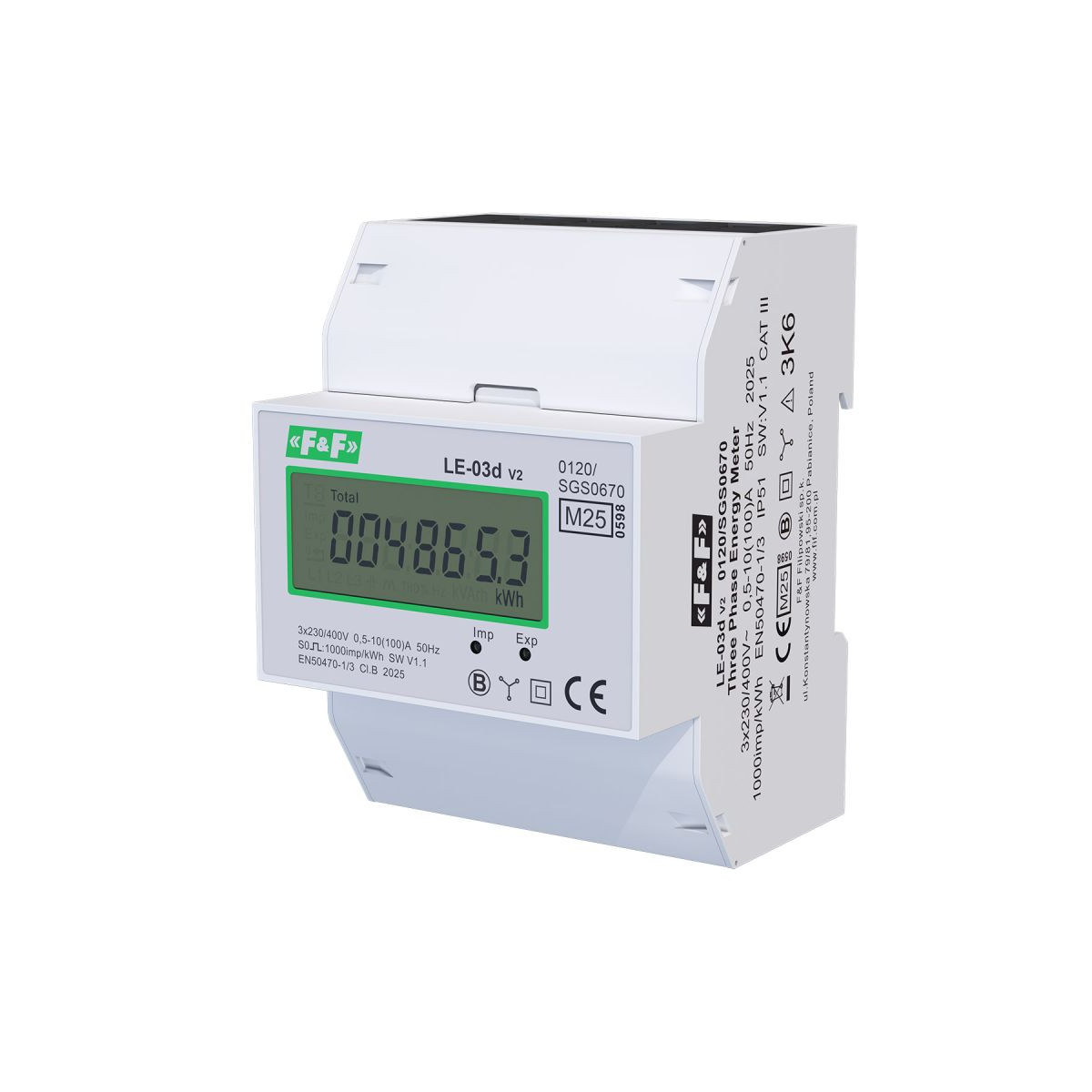

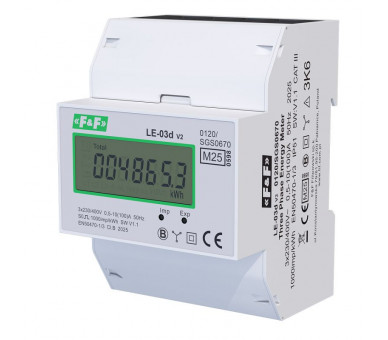

Działanie

Licznik pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru energii oraz mocy czynnej. Aktualne dane wyświetlane są na 7-znakowym wyświetlaczu LCD. Przyrost energii sygnalizowany jest dodatkowo miganiem kontrolki LED na froncie urządzenia. Licznik wyposażony jest również w wyjście impulsowe sygnalizującej pobór energii.
Licznik wyposażony jest w podświetlone pole odczytowe.

Mierzone wartości

Całkowita energia czynna (licznik 1-kierunkowy) [kWh]

Uwaga!

Licznik posiada wyjście impulsowe SO+ SO–. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Liczba impulsów uzależniona jest od przyrostu energii całkowitej, na każdą kWh energii przypada 1000 impulsów. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

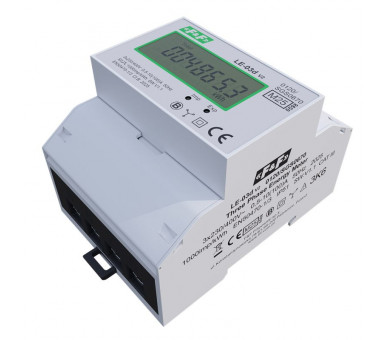

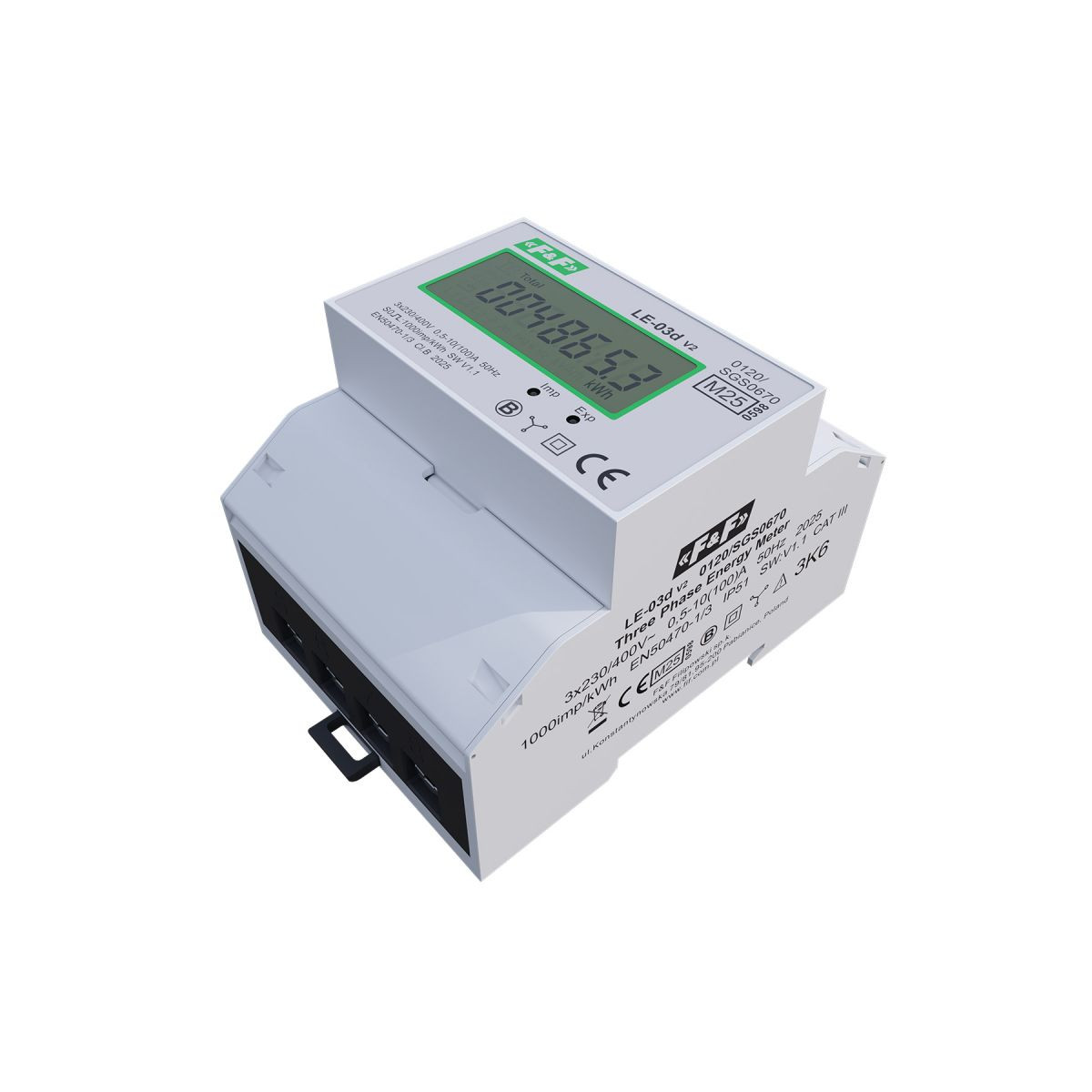

Plombowanie

Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

• Pomiar: Bezpośredni
• Instalacja: 3-fazowa, 4-przewodowa
• Napięcie znamionowe: 3×230/400 V AC
• Prąd bazowy: 3×10 A
• Prąd maksymalny: 3×100 A
• Zakres pomiarowy napięcia: 180÷276 V
• Dokładność pomiaru: (EN50470-1/3) - klasa B
• Częstotliwość znamionowa: 50 Hz
• Klasa ochronności izolacji: II klasa
• Obudowa: tworzywo PC (UL94V-0)
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷999999,9 kWh
• Stała licznika: (1 Wh/imp)1000 imp/kWh
• Zgodność: MID
• Wyjście impulsowe - Typ: otwarty kolektor
• Wyjście impulsowe - Napięcie: 30 V DC
• Wyjście impulsowe - Prąd: 20 mA
• Wyjście impulsowe - stała impulsowania: 1000 imp/kWh
• Wyświetlacz: 7-cyfrowy, LCD podświetlany (biały)
• Podświetlenie LCD: TAK
• Sygnalizacja sczytywania: LED czerwona
• Przeciążalność: 30×lmax/10 ms
• Izolacja: 4 kV/1 min.; 6 kV/1,2 μs
• Temperatura pracy: -25÷55°C
• Przyłącze - obwody mocy: zaciski śrubowe 4÷25 mm²; moment dokręcający 2,5 Nm
• Przyłącze - wyjście impulsowe: zaciski śrubowe 0,2÷1,5 mm²; moment dokręcający 0,2 Nm
• Wymiary: 4 moduły (72 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP65 - hermetyczny
• Kategoria pomiarowa (CAT): III
• Odporność mechaniczna: M1
• Odporność elektromagnetyczna: E2
• Prąd minimalny: 0,5 A
• Minimalny prąd detekcji: 0,04 A
• Układ pomiarowy: 3-fazowy 4 przewodowy
• 2-kierunkowy pomiar energii: NIE
