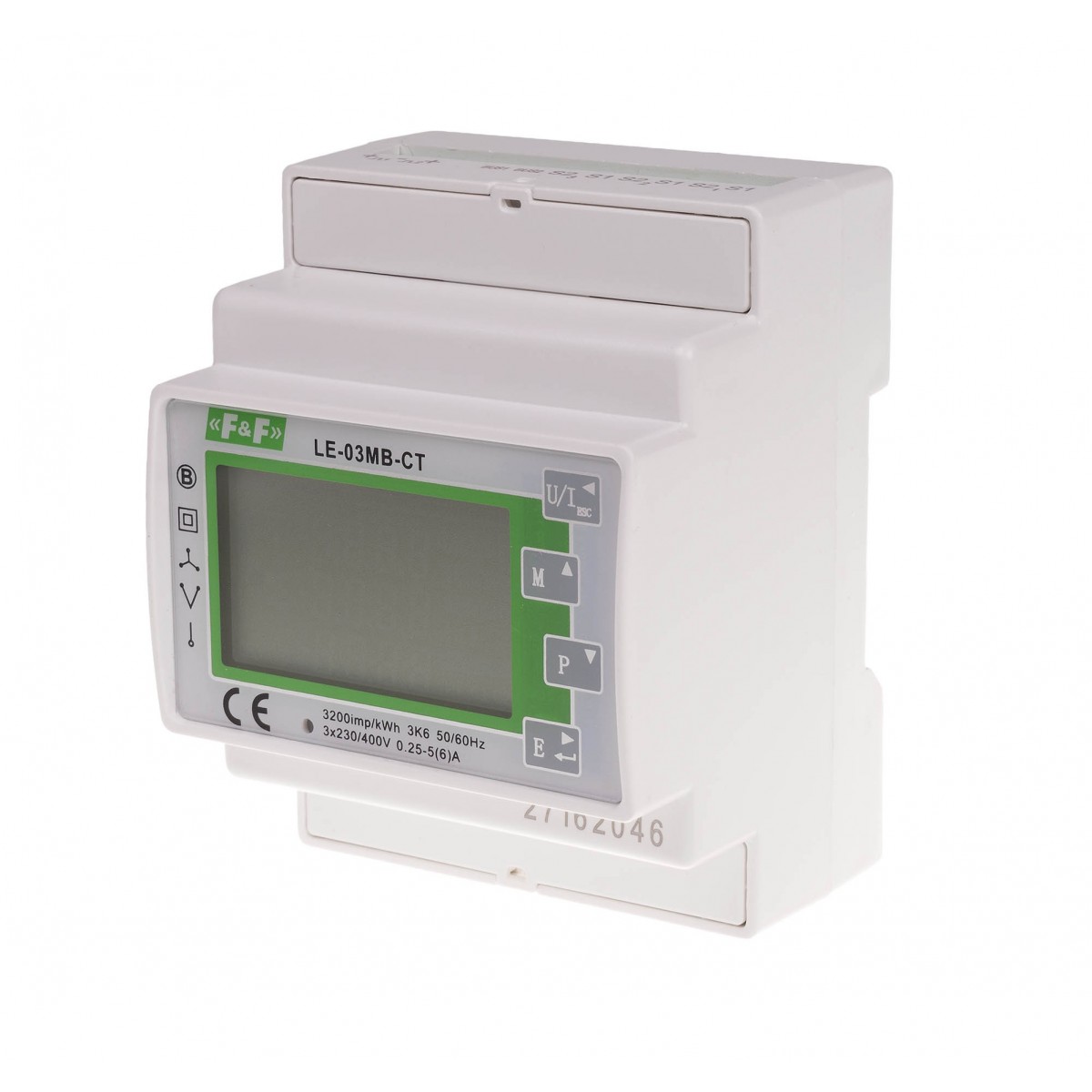

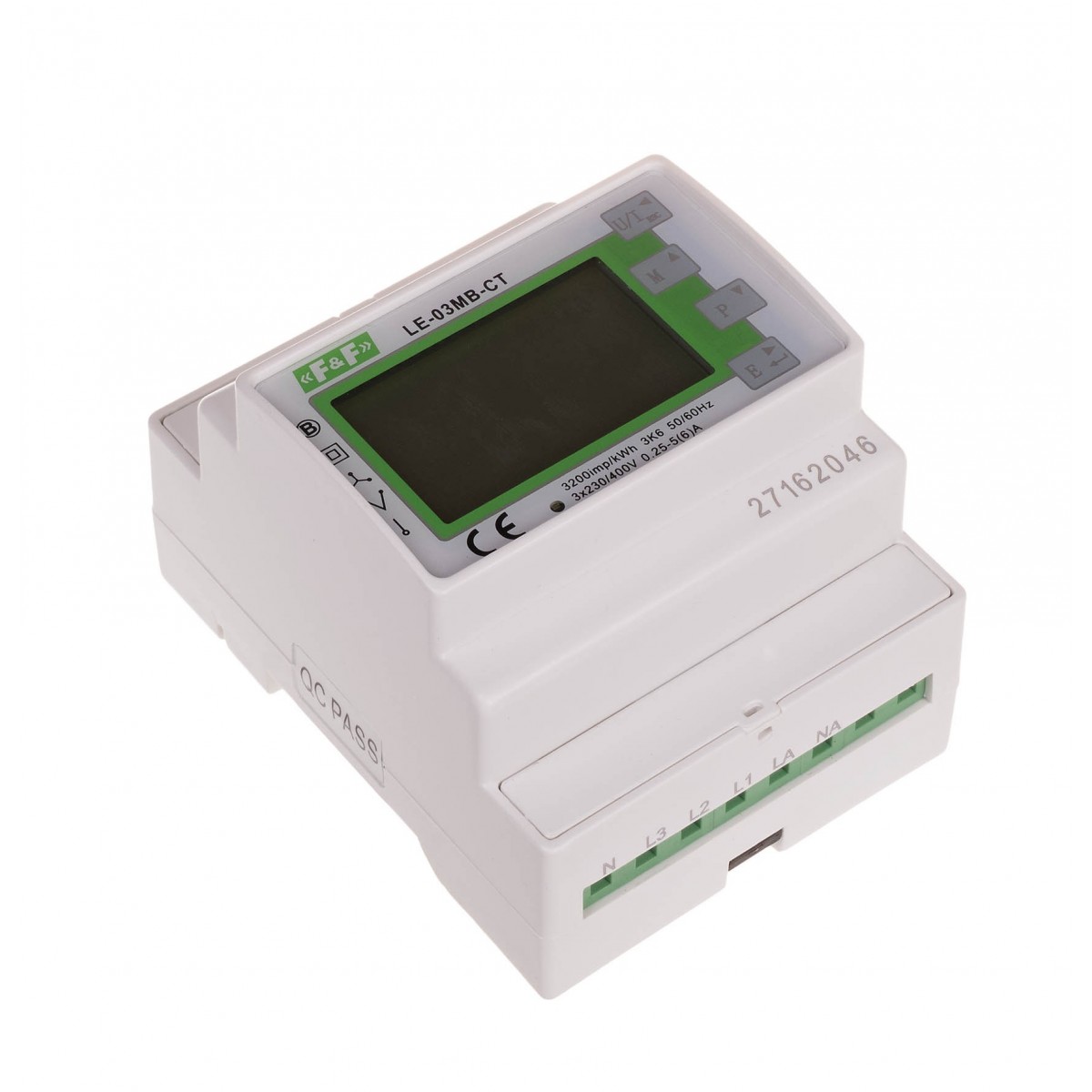

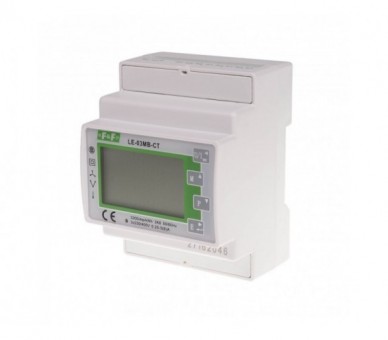

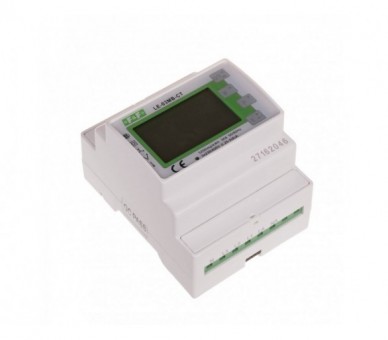

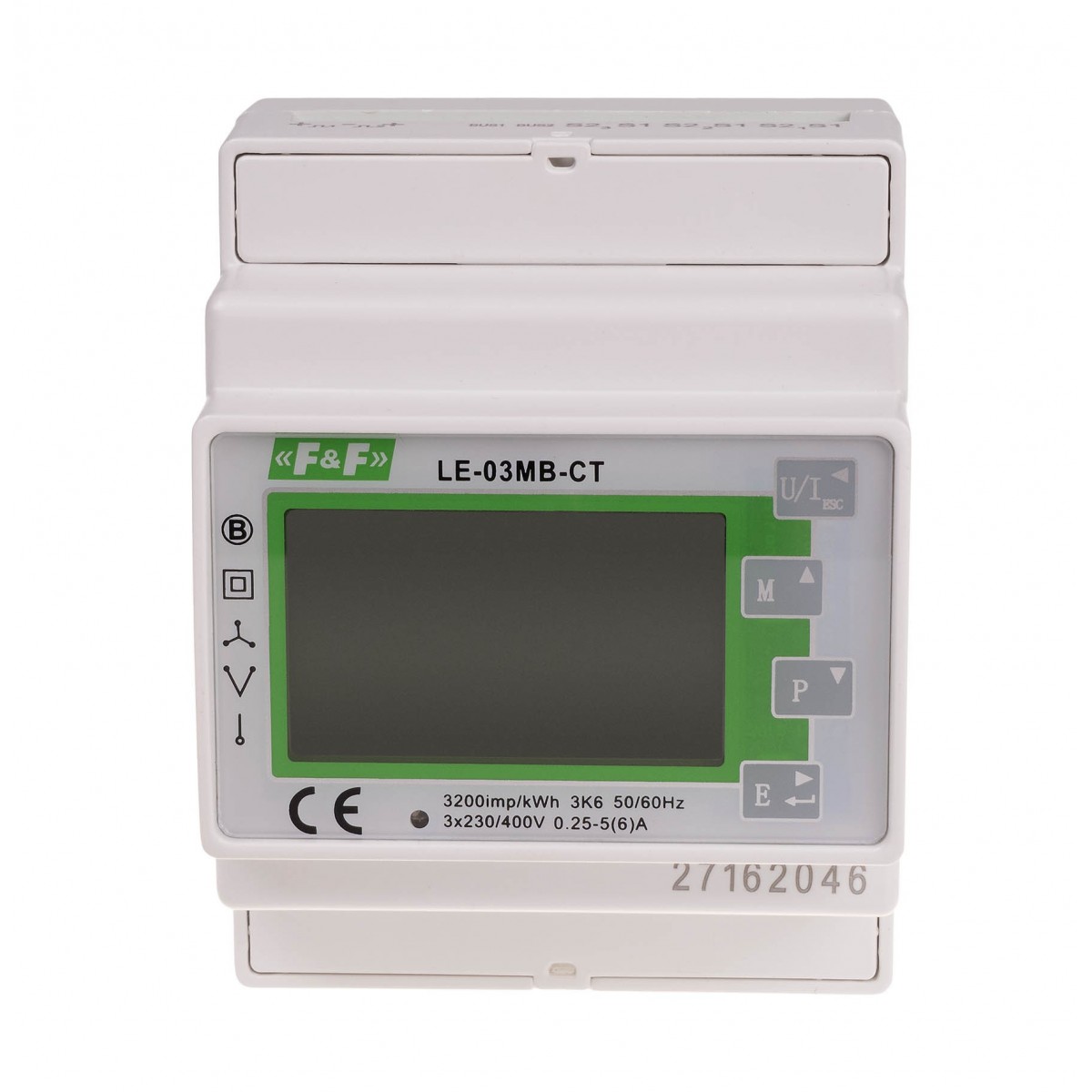

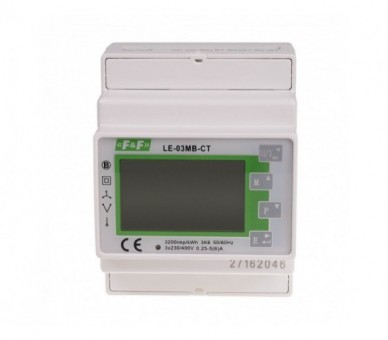

LE-03MB-CT Trójfazowy dwukierunkowy licznik pośredni,półpośredni, M-BUS,100(5)A, MID F&F

Symbol producenta: LE-03MB-CT

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 399

Wysyłka: 1-5 dni roboczych

1 035,05 zł brutto

Porty M-Bus Protokół komunikacyjny M-Bus Napięcie odniesienia 3×400 V+N Prąd bazowy 0,25÷5 A Prąd maksymalny 6 A Minimalny prąd mierzony 0,02 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,9 kWh Stała licznika 0,01; 0,1; 10, 100 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 0,01; 0,1; 10, 100 imp/kvar Wyjście impulsowe kWh/kvarh otwarty kolektor Napięcie podłączenia kWh/kvarh maks. 30 V DC Prąd podłączenia kWh/kvarh maks. 27 mA Czas impulsu kWh/kvarh 60, 100, 200 ms Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1 μs Napięcie mierzone L-N 100÷289 V AC Napięcie mierzone L-L 173÷500 V AC Przyłącze zaciski śrubowe 4,0 mm² Temperatura pracy -20÷55°C Wymiary 4 moduły (70 mm) Montaż na szynie 35 mm Stopień ochrony IP51

Więcej

Trójfazowy dwukierunkowy licznik półpośredni, M-BUS,100(5)A; MID

Trójfazowy, półpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci.
Zgodny z dyrektywą MID, interfejs komunikacyjny M-Bus.
Licznik posiada podświetlany wyświetlacz LCD.

LE-03MB CT jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu M-Bus. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1A lub 5A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi M-Bus.

Funkcje
* 3-fazowy
* dwukierunkowy (4-kwadrantowy)
* przekładniki 1A lub 5A
* przekładnia prądowa 1÷9999
* ustawiane napięcie pomiarowe 100÷500V
* przekładnia napięciowa 1÷9999
* przekładnia ustawiana programowo zgodnie z M-Bus
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z LVD
* port/ protokół M-Bus
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

Energia czynna całkowita AE total [kWh]
Energia czynna – import AE+ [kWh]
Energia czynna – eksport AE- [kWh]
Energia bierna całkowita RE total [kvarh]
Energia bierna – import RE+ [kvarh]
Energia bierna – eksport RE- [kvarh]

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Można je dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika to aplikacja web'owa (strona internetowa). Dostęp do programu uzyskujemy poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
To moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.

Porty: M-Bus
Protokół komunikacyjny: M-Bus
Zgodność: IEC61036
Napięcie odniesienia: 3×400 V+N
Prąd bazowy: 0,25÷5 A
Prąd maksymalny: 6 A
Minimalny prąd mierzony: 0,02 A
Dokładność pomiaru zgodnie z IEC61036: klasa 1
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,9 kWh
Podświetlenie LCD: TAK
Sygnalizacja sczytywania: 2 x LED
Klasa dokładności: 1
Stała licznika kWh/kvarh: 0,01; 0,1; 1; 10; 100; 1000 imp.
Wyjście impulsowe kWh/kvarh: otwarty kolektor
Napięcie podłączenia kWh/kvarh: maks. 30 V DC
Prąd podłączenia kWh/kvarh: maks. 27 mA
Czas impulsu kWh/kvarh: 60, 100, 200 ms
Przeciążalność: 30×lmax/10 ms
Izolacja: 4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N: 100÷289 V AC
Napięcie mierzone L-L: 173÷500 V AC
Przyłącze: zaciski śrubowe 4,0 mm²
Temperatura pracy: -20÷55°C
Wymiary: 4 moduły (70 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP51

230 V AC sieć 1-fazowa 2-przewodowa LE-03MB CT-1.jpg

3×230V+N sieć 3-fazowa 4-przewodowa LE-03MB CT-3.jpg

3×400V sieć 3-fazowa, 3-przewodowa (bez zera) LE-03MB CT-2.jpg

LE-03MB CT instrukcja obsługi (1.16M)

LE-03MB CT schemat CAD dxf (458.99k)

LE deklaracja CE 2023 (181.74k)

Rodzaj	Licznik energii
Napięcie odniesienia	3×400 V+N
Prąd bazowy	0,25÷5 A
Prąd maksymalny	6 A
Minimalny prąd mierzony	0,02 A
Dokładność pomiaru zgodnie z IEC61036	klasa 1
Pobór własny licznika	10 VA; 2 W
Zakres wskazań liczydła	0÷99999,9 kWh
Sygnalizacja sczytywania	2 x LED
Wyjście impulsowe kWh/kvarh	otwarty kolektor
Napięcie podłączenia kWh/kvarh	maks. 30 V DC
Prąd podłączenia kWh/kvarh	maks. 27 mA
Czas impulsu kWh/kvarh	60, 100, 200 ms
Przeciążalność	30×lmax/10 ms
Izolacja	4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N	100÷289 V AC
Napięcie mierzone L-L	173÷500 V AC
Przyłącze	zaciski śrubowe 4,0 mm²
Wymiary	4 moduły (70 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP51
