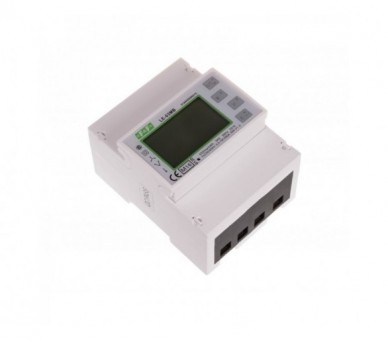

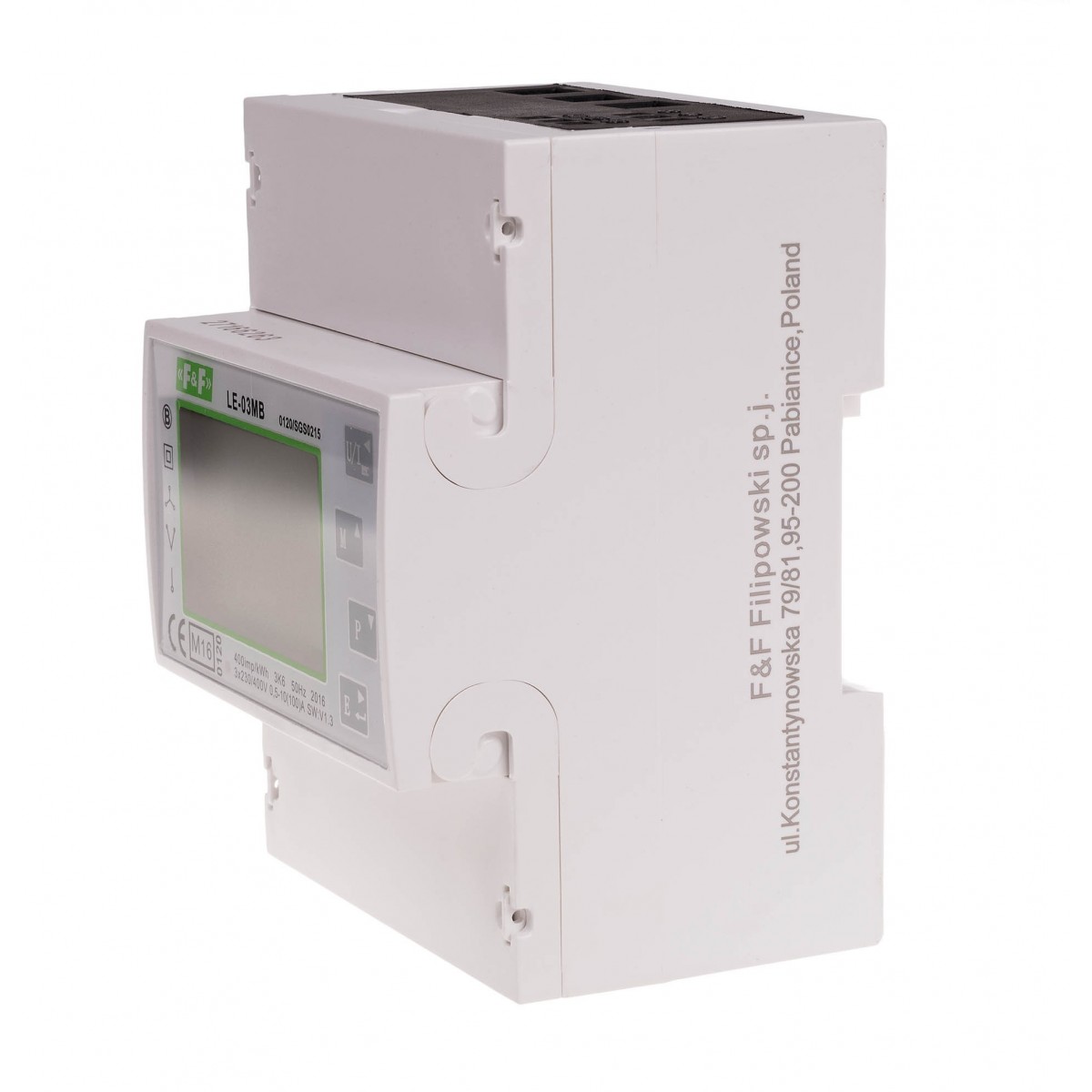

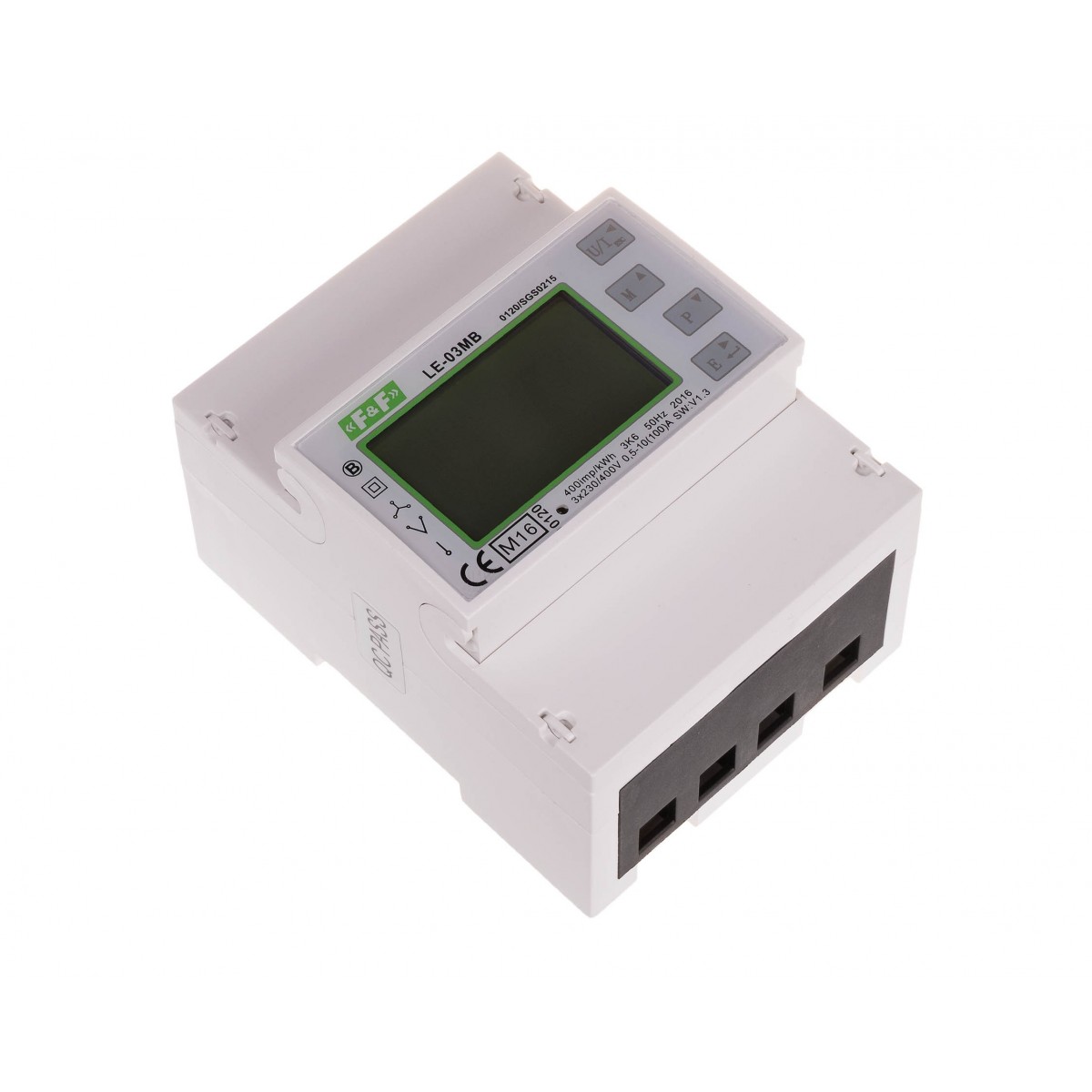

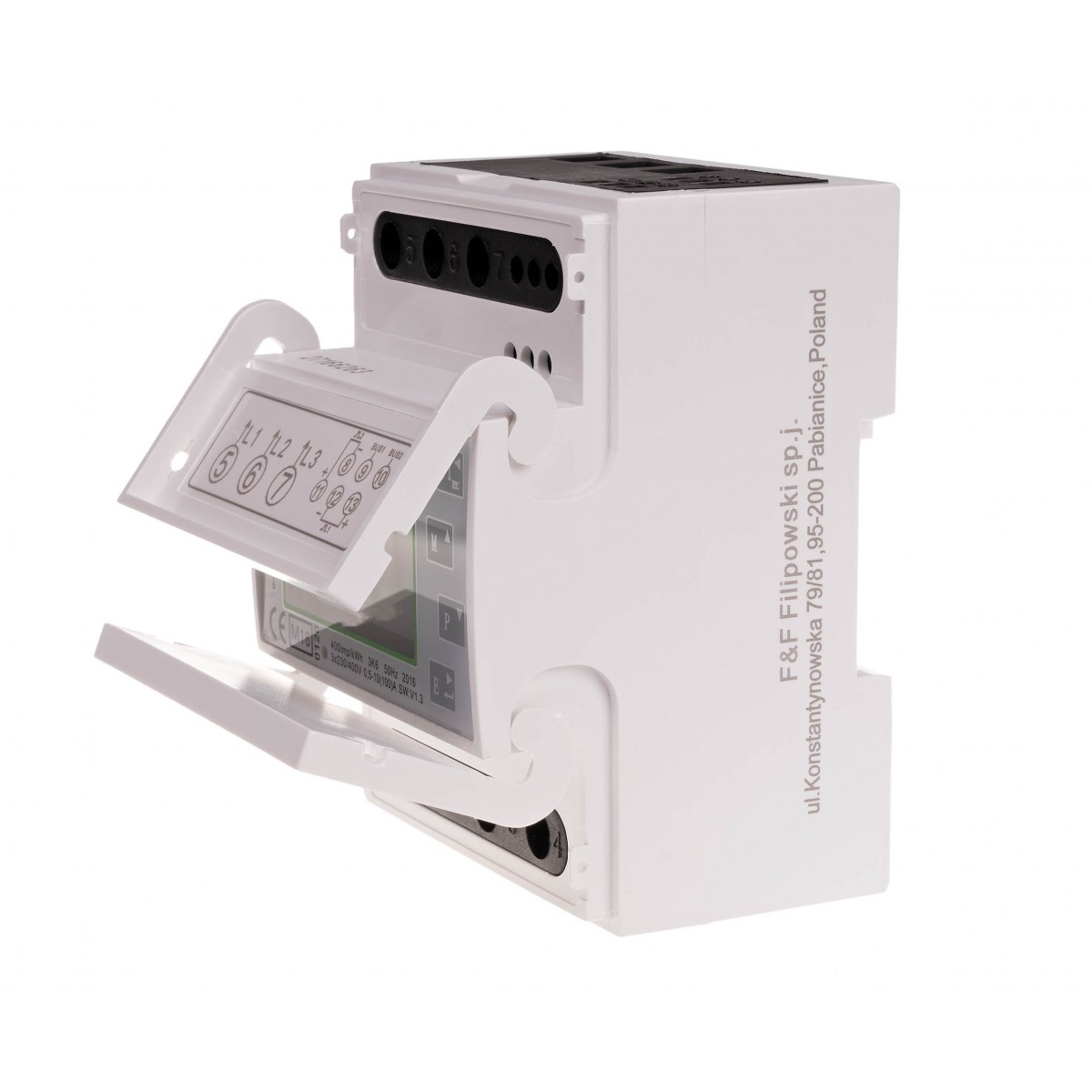

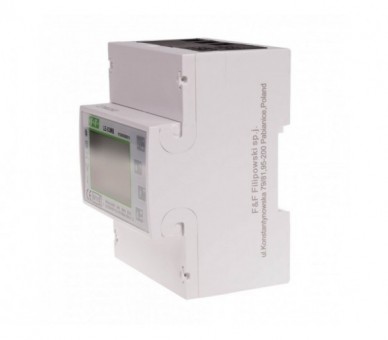

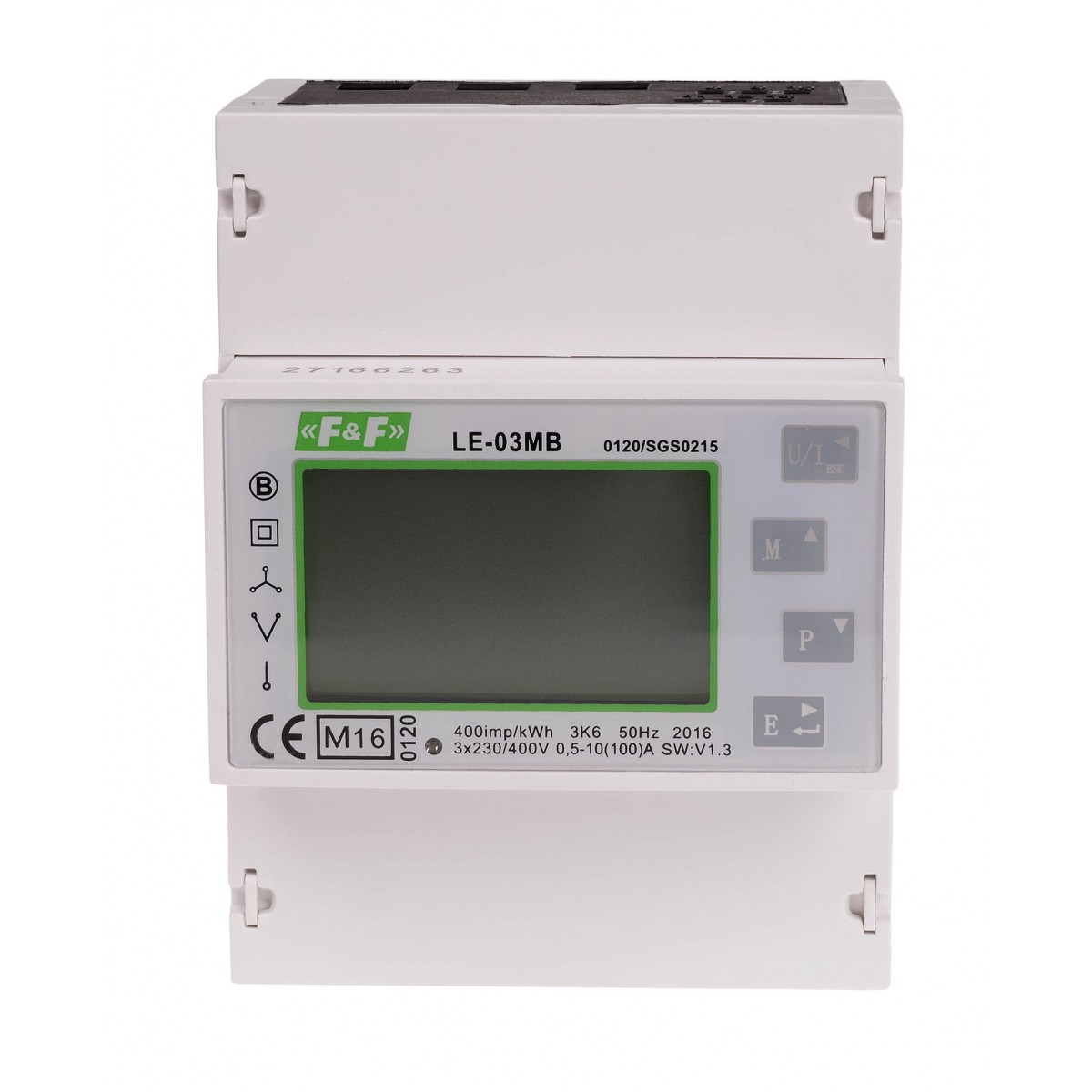

LE-03MB Trójfazowy licznik zużycia energii czynnej i biernej, M-BUS, 100(5)A, MID F&F

Symbol producenta: LE-03MB

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 482

Wysyłka: 1-5 dni roboczych

1 035,05 zł brutto

Typ trójfazowy Porty M-Bus Protokół komunikacyjny M-Bus Napięcie odniesienia 3×400 V+N Prąd bazowy 0,5÷10 A Prąd maksymalny 100 A Minimalny prąd mierzony 0,04 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,99 kWh Stała licznika 0,01; 0,1; 10, 100 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 0,01; 0,1; 10, 100 imp/kvar Wyjście impulsowe kWh/kvarh otwarty kolektor Napięcie podłączenia kWh/kvarh maks. 30 V DC Prąd podłączenia kWh/kvarh maks. 27 mA Czas impulsu kWh/kvarh 60, 100, 200 ms Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1 μs Napięcie mierzone L-N 100÷289 V AC Napięcie mierzone L-L 173÷500 V AC Przyłącze zaciski śrubowe 25 mm² Temperatura pracy -20÷55°C Wymiary 4,5 modułu (75 mm) Montaż na szynie 35 mm Stopień ochrony IP51

Więcej

Trójfazowy licznik zużycia energii czynnej i biernej, M-BUS, 100(5)A; MID

Trójfazowy licznik zużycia energii elektrycznej z podświetlanym wyświetlaczem LCD. Pomiar energii elektrycznej i parametrów sieci bezpośredni, dwukierunkowy, czterokwadrantowy.
Licznik zgodny z dyrektywą MID, interfejs komunikacyjny M-Bus.

LE-03MB jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego lub trójfazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu M-Bus. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępnego z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi M-Bus.

Funkcje licznika energii elektrycznej LE-03MB

* licznik trójfazowy
* dwukierunkowy (4-kwadrantowy)
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* port i protokół M-Bus
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

Energia czynna całkowita AE total [kWh]
Energia czynna – import AE+ [kWh]
Energia czynna – eksport AE- [kWh]
Energia bierna całkowita RE total [kvarh]
Energia bierna – import RE+ [kvarh]
Energia bierna – eksport RE- [kvarh]

Zdalny odczyt licznika energii elektrycznej - MeternetPRO

Program MeternetPRO służy do zdalnego odczytu stanów oraz wskazań:

liczników,
multimetrów,
przetworników pomiarowych,
modułów rozszerzeń wejść/wyjść,
innych urządzeń pomiarowych, które komunikują się zgodnie z protokołem Modbus RTU.

Aplikacja jest integralną częścią programu Excel. Odczytane dane widzimy w tabeli programu. Kształtujemy je dowolnie, zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu mamy poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej

Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.

Typ: trójfazowy
Porty: M-Bus
Protokół komunikacyjny: M-Bus
Zgodność: Dyrektywa MID 2014/32/EU
Napięcie odniesienia: 3×400 V+N
Prąd bazowy: 0,5÷10 A
Prąd maksymalny: 100 A
Minimalny prąd mierzony: 0,02 A
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,99 kWh
Podświetlenie LCD: TAK
Sygnalizacja sczytywania: 2 x LED
Klasa dokładności: B
Stała licznika kWh/kvarh: 0,01; 0,1; 1; 10; 100 imp.
Wyjście impulsowe kWh/kvarh: otwarty kolektor
Napięcie podłączenia kWh/kvarh: maks. 30 V DC
Prąd podłączenia kWh/kvarh: maks. 27 mA
Czas impulsu kWh/kvarh: 60, 100, 200 ms
Przeciążalność: 30×lmax/10 ms
Izolacja: 4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N: 100÷289 V AC
Napięcie mierzone L-L: 173÷500 V AC
Przyłącze: zaciski śrubowe 25 mm²
Temperatura pracy: -20÷55°C
Wymiary: 4,5 modułu (75 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP51

LE-03MB instrukcja obsługi (1.14M)

LE-03MB schemat CAD dxf (485.06k)

LE MID deklaracja CE 2023 (183.21k)

LE-03MB instrukcja skrócona (nowa wersja) (116.19k)

Rodzaj	Licznik energii
Typ	trójfazowy
Zgodność	Dyrektywa MID 2014/32/EU
Napięcie odniesienia	3×400 V+N
Prąd bazowy	0,5÷10 A
Prąd maksymalny	100 A
Minimalny prąd mierzony	0,02 A
Pobór własny licznika	10 VA; 2 W
Zakres wskazań liczydła	0÷99999,99 kWh
Sygnalizacja sczytywania	2 x LED
Klasa dokładności	B
Wyjście impulsowe kWh/kvarh	otwarty kolektor
Napięcie podłączenia kWh/kvarh	maks. 30 V DC
Prąd podłączenia kWh/kvarh	maks. 27 mA
Czas impulsu kWh/kvarh	60, 100, 200 ms
Przeciążalność	30×lmax/10 ms
Izolacja	4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N	100÷289 V AC
Napięcie mierzone L-L	173÷500 V AC
Przyłącze	zaciski śrubowe 25 mm²
Wymiary	4,5 modułu (75 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP51
