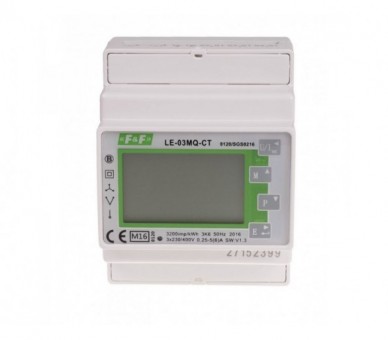

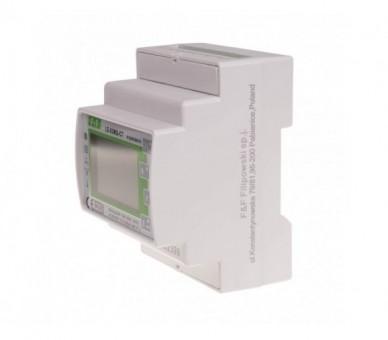

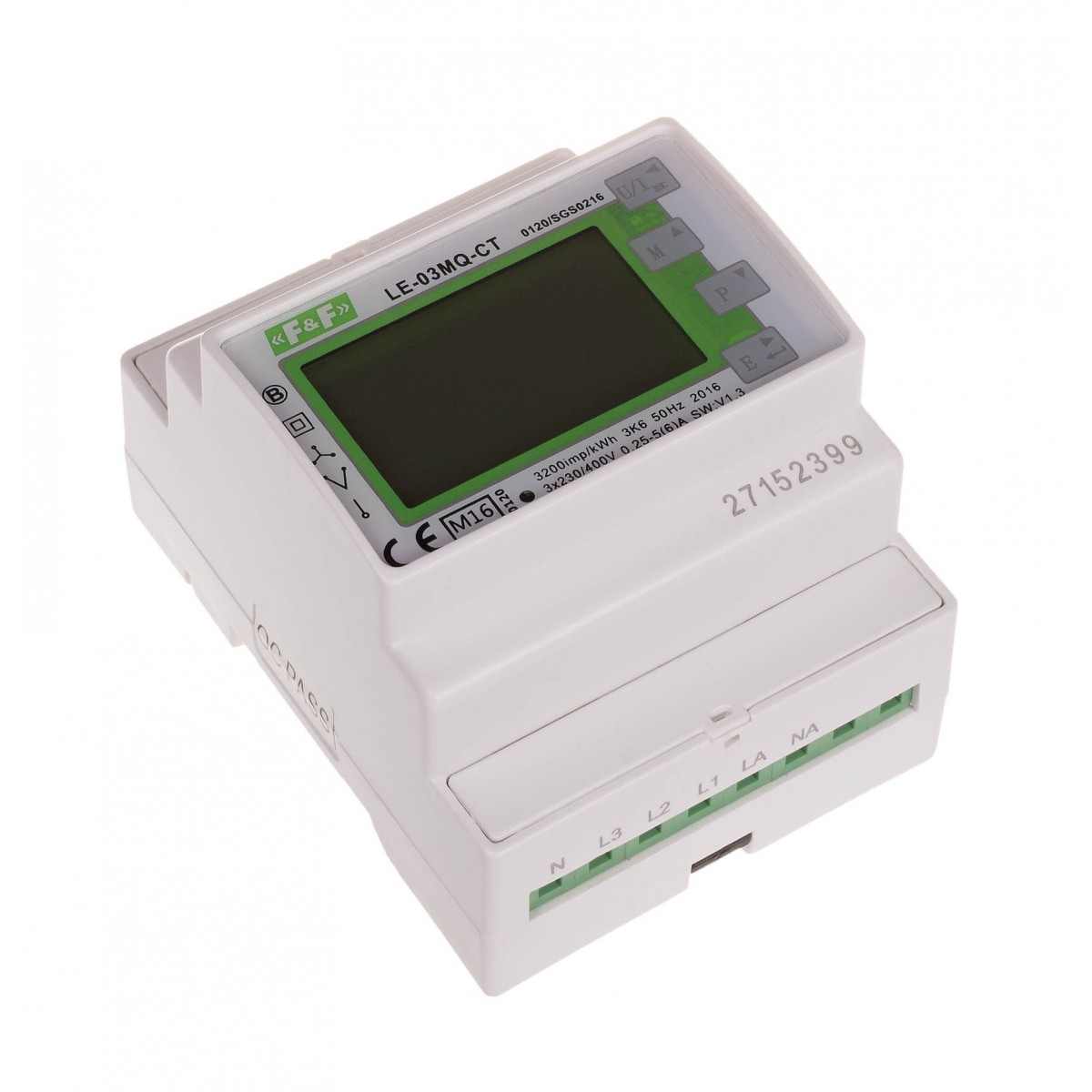

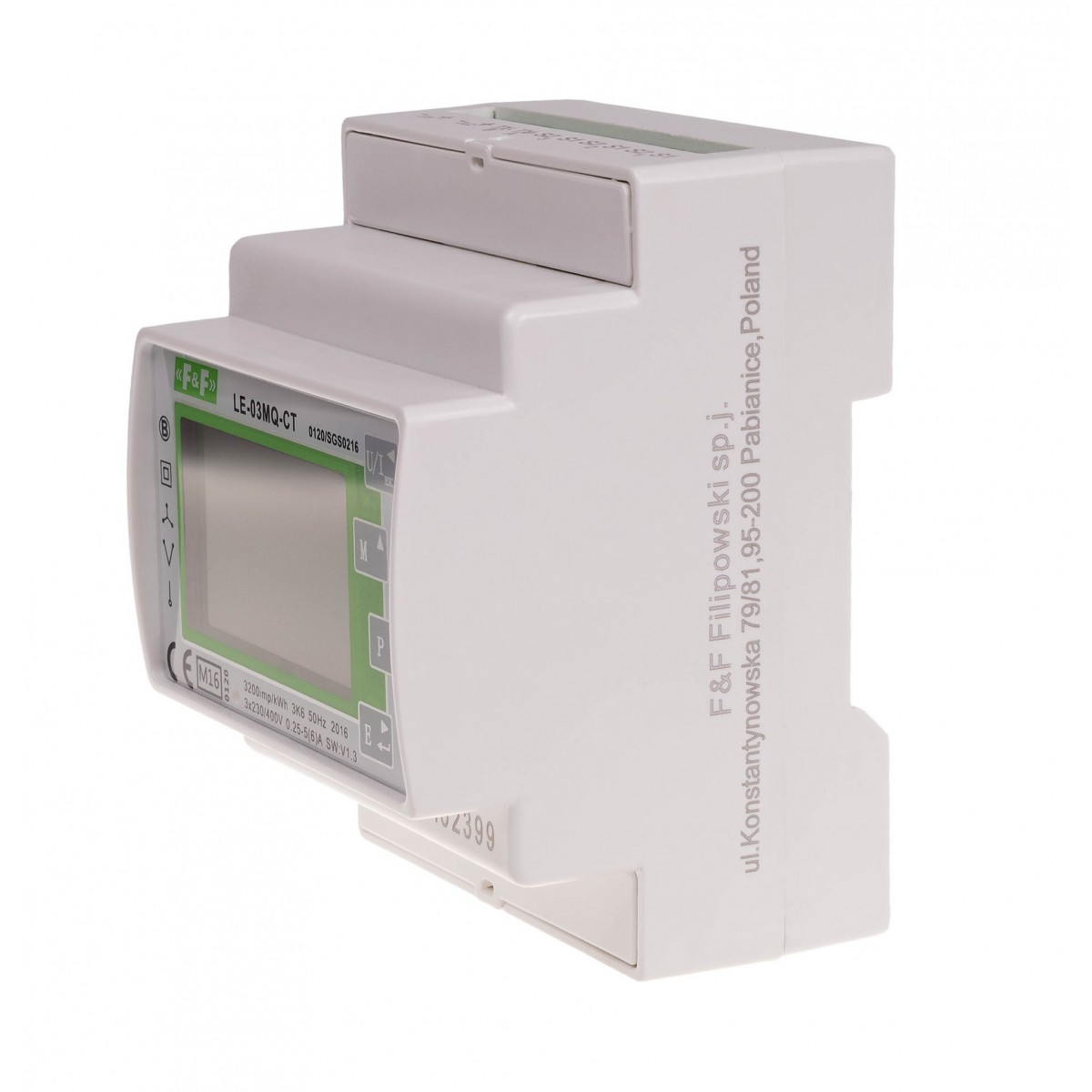

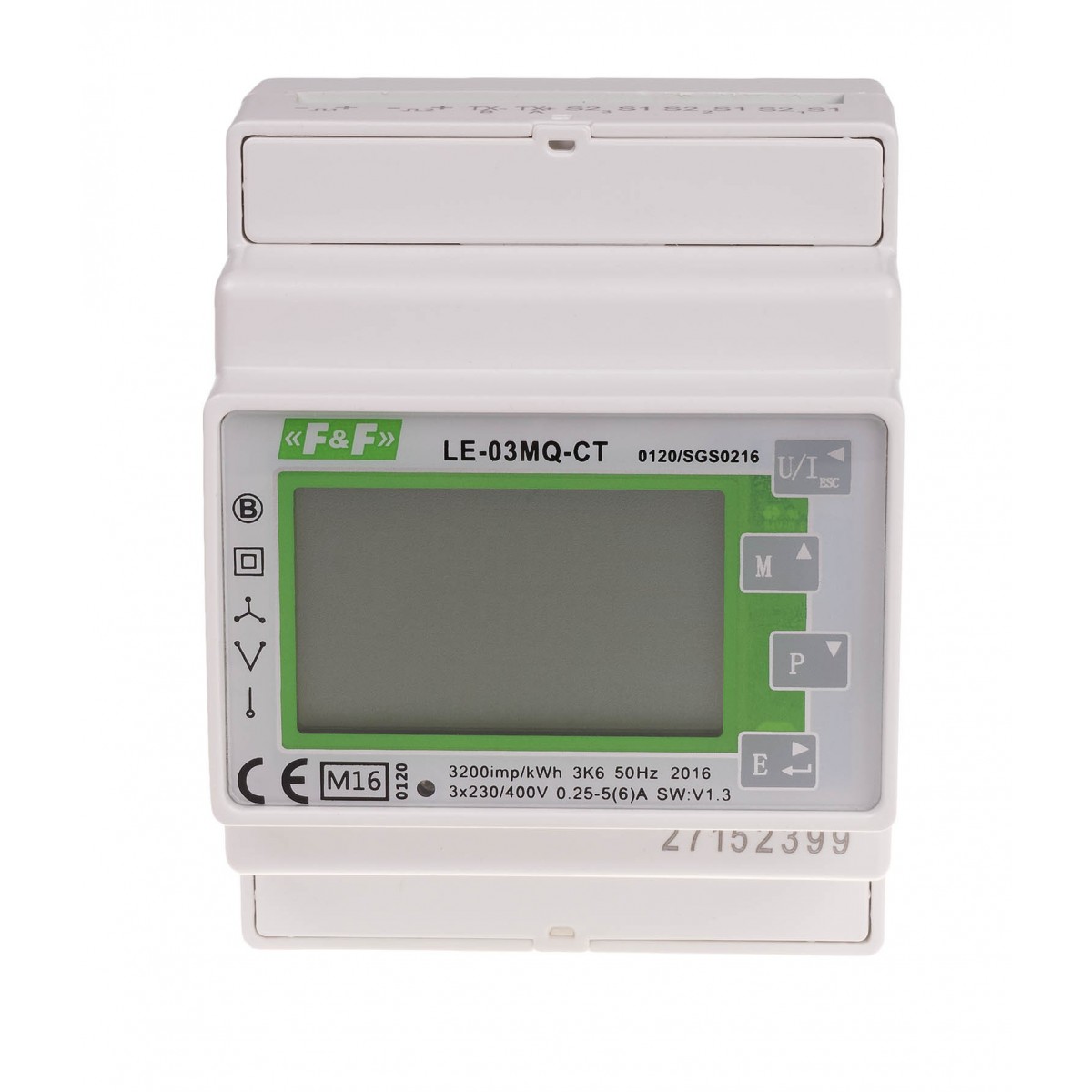

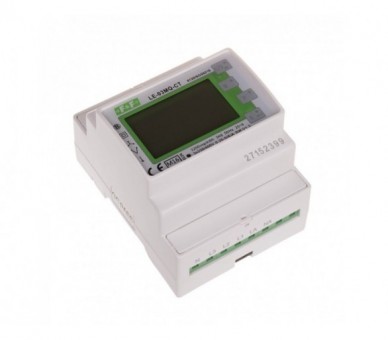

LE-03MQ-CT Trójfazowy dwukierunkowy licznik pośredni,półpośredni, Modbus RTU,100(5)A, MID F&F

Symbol producenta: LE-03MQ-CT

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 473

Wysyłka: 1-5 dni roboczych

1 035,05 zł brutto

Typ trójfazowy Porty RS-485 Protokół komunikacyjny MODBUS RTU Napięcie odniesienia 3×400 V+N Prąd bazowy 5 A Prąd maksymalny 6 A Minimalny prąd mierzony 0,02 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,9 kWh Stała licznika 0,01; 0,1; 10, 100 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 0,01; 0,1; 10, 100 imp/kvar Wyjście impulsowe kWh/kvarh otwarty kolektor Napięcie podłączenia kWh/kvarh maks. 30 V DC Prąd podłączenia kWh/kvarh maks. 27 mA Czas impulsu kWh/kvarh 60, 100, 200 ms Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1 μs Napięcie mierzone L-N 100÷289 V AC Napięcie mierzone L-L 173÷500 V AC Przyłącze zaciski śrubowe 4,0 mm² Temperatura pracy -20÷55°C Wymiary 4 moduły (70 mm) Montaż na szynie 35 mm Stopień ochrony IP51

Więcej

Trójfazowy dwukierunkowy licznik półpośredni, Modbus RTU,100(5)A; MID

Jednofazowy lub trójfazowy. Podświetlany wyświetlacz LCD. Półpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci.

Zgodny z dyrektywą MID, interfejs komunikacyjny Modbus RTU.

Zgodność
Dyrektywa 2004/22/EC
Numer certyfikatu: 0120/SG S0216

Przeznaczenie
LE-03MQ CT jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub trójfazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1 A lub 5 A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.

Funkcje
* układ 1- lub 3-fazowy (3- i 4-przewodowy)
* pomiar dwukierunkowy (4-kwadrantowy)
* przekładniki 1 A lub 5 A
* przekładnia prądowa 1÷9999
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* port RS-485
* protokół Modbus RTU
* wyjście impulsowe SO (×2)
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

Energia czynna pobrana/oddana	AE+/AE-	[kWh]
Energia bierna pobrana/oddana	RE+/RE-	[kvarh]
Napięcia fazowe	U1, U2, U3	[V]
Prądy fazowe	I1, I2, I3	[A]
Częstotliwość	F	[Hz]
Moc czynna	P	[W]
Moc bierna	Q	[var]
Moc pozorna	S	[VA]
Współczynnik mocy	cosϕ
Harmoniczne	THD
Zapotrzebowanie na moc i prąd	kW, kvar, kVA, I

Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz

Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.

Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.

Typ: trójfazowy
Porty: RS-485
Protokół komunikacyjny: MODBUS RTU
Zgodność: Dyrektywa MID 2014/32/EU
Napięcie odniesienia: 3×400 V+N
Prąd bazowy: 0,25÷5 A
Prąd maksymalny: 6 A
Minimalny prąd mierzony: 0,02 A
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,9 kWh
Podświetlenie LCD: TAK
Sygnalizacja sczytywania: 2 x LED
Klasa dokładności: B
Stała licznika kWh/kvarh: 0,01; 0,1; 1; 10; 100; 1000 imp.
Wyjście impulsowe kWh/kvarh: otwarty kolektor
Napięcie podłączenia kWh/kvarh: maks. 30 V DC
Prąd podłączenia kWh/kvarh: maks. 27 mA
Czas impulsu kWh/kvarh: 60, 100, 200 ms
Przeciążalność: 30×lmax/10 ms
Izolacja: 4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N: 100÷289 V AC
Napięcie mierzone L-L: 173÷500 V AC
Przyłącze: zaciski śrubowe 4,0 mm²
Temperatura pracy: -20÷55°C
Wymiary: 4 moduły (70 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP51

230 V AC sieć 1-fazowa 2-przewodowa LE-03MQ CT-sch1_pl.jpg

3×230 V+N sieć 3-fazowa 4-przewodowa LE-03MQ CT-sch3_pl.jpg

3×400 V sieć 3-fazowa 3-przewodowa (bez zera) LE-03MQ CT-sch2_pl.jpg

LE-03MQ CT instrukcja obsługi (1.12M)

LE-03MQ CT instrukcja skrócona (871.42k)

LE-03MQ CT schemat CAD dxf (458.99k)

LE MID deklaracja CE 2023 (183.21k)

MID potwierdzenie transferu (3.44M)

Rodzaj	Licznik energii
Typ	trójfazowy
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Zgodność	Dyrektywa MID 2014/32/EU
Napięcie odniesienia	3×400 V+N
Prąd bazowy	0,25÷5 A
Prąd maksymalny	6 A
Minimalny prąd mierzony	0,02 A
Pobór własny licznika	10 VA; 2 W
Zakres wskazań liczydła	0÷99999,9 kWh
Sygnalizacja sczytywania	2 x LED
Klasa dokładności	B
Wyjście impulsowe kWh/kvarh	otwarty kolektor
Napięcie podłączenia kWh/kvarh	maks. 30 V DC
Prąd podłączenia kWh/kvarh	maks. 27 mA
Czas impulsu kWh/kvarh	60, 100, 200 ms
Przeciążalność	30×lmax/10 ms
Izolacja	4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N	100÷289 V AC
Napięcie mierzone L-L	173÷500 V AC
Przyłącze	zaciski śrubowe 4,0 mm²
Wymiary	4 moduły (70 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP51
