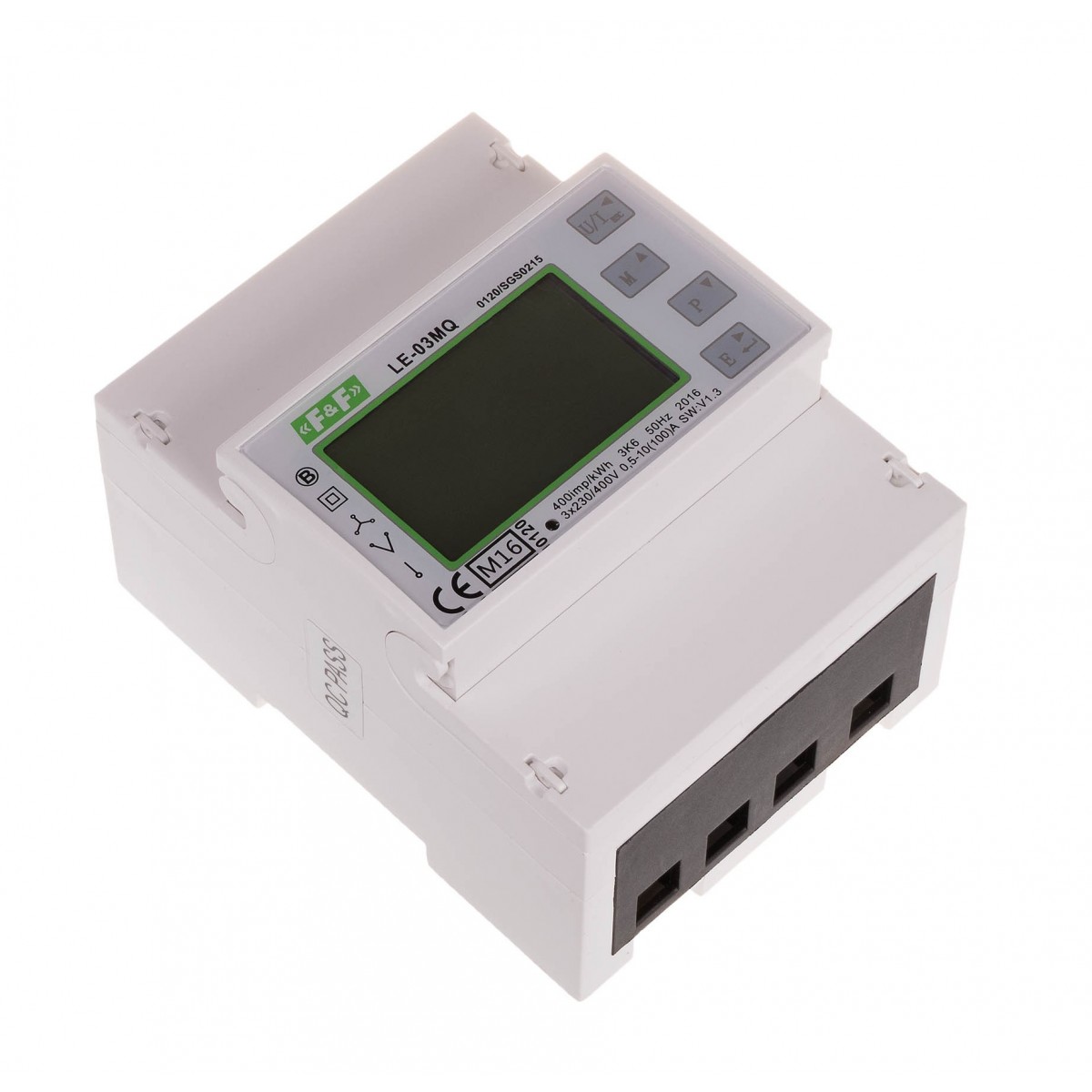

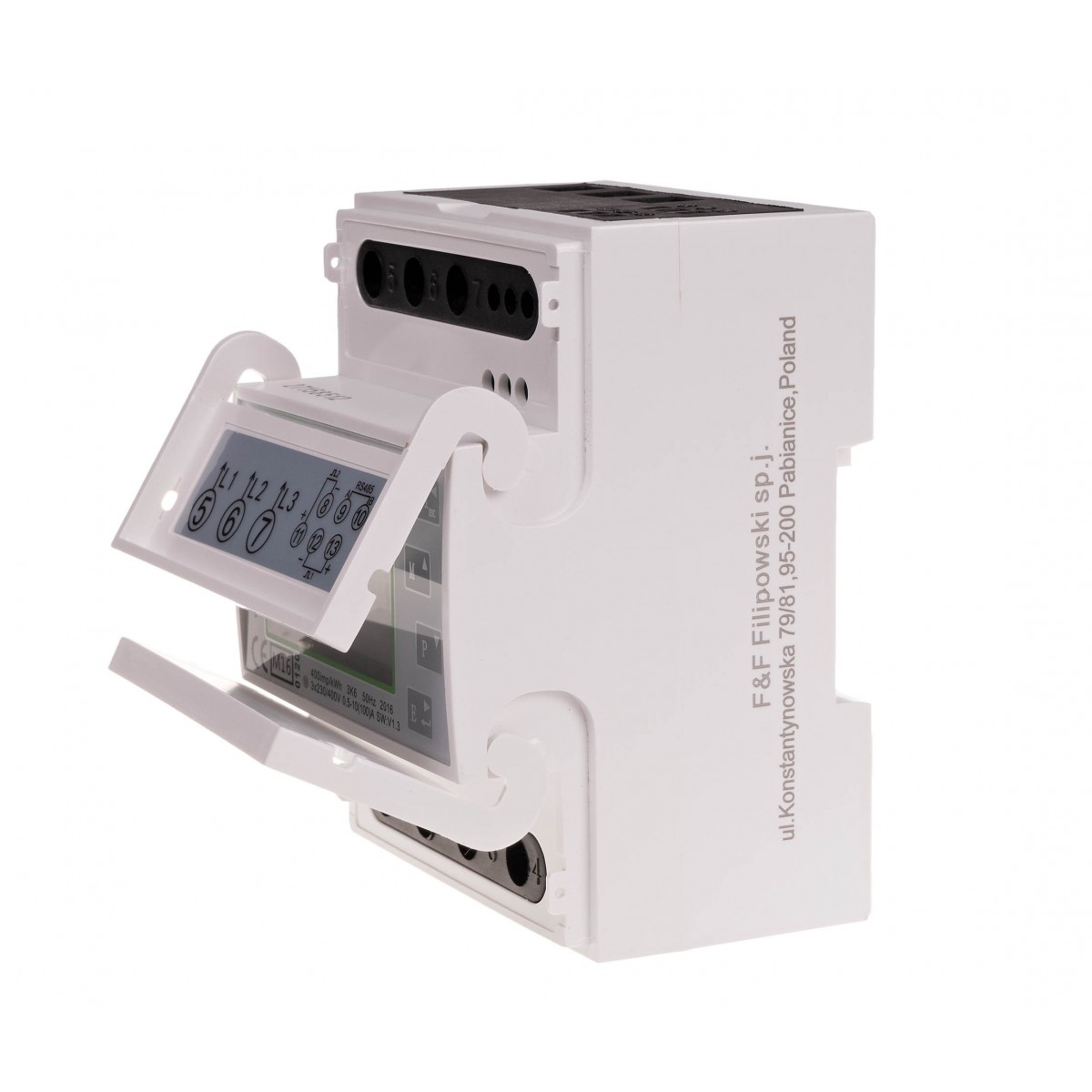

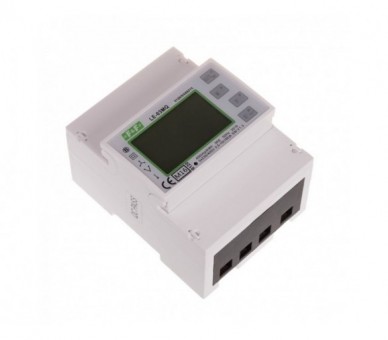

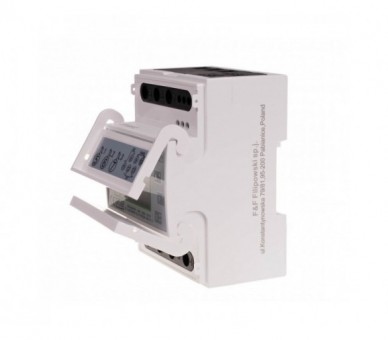

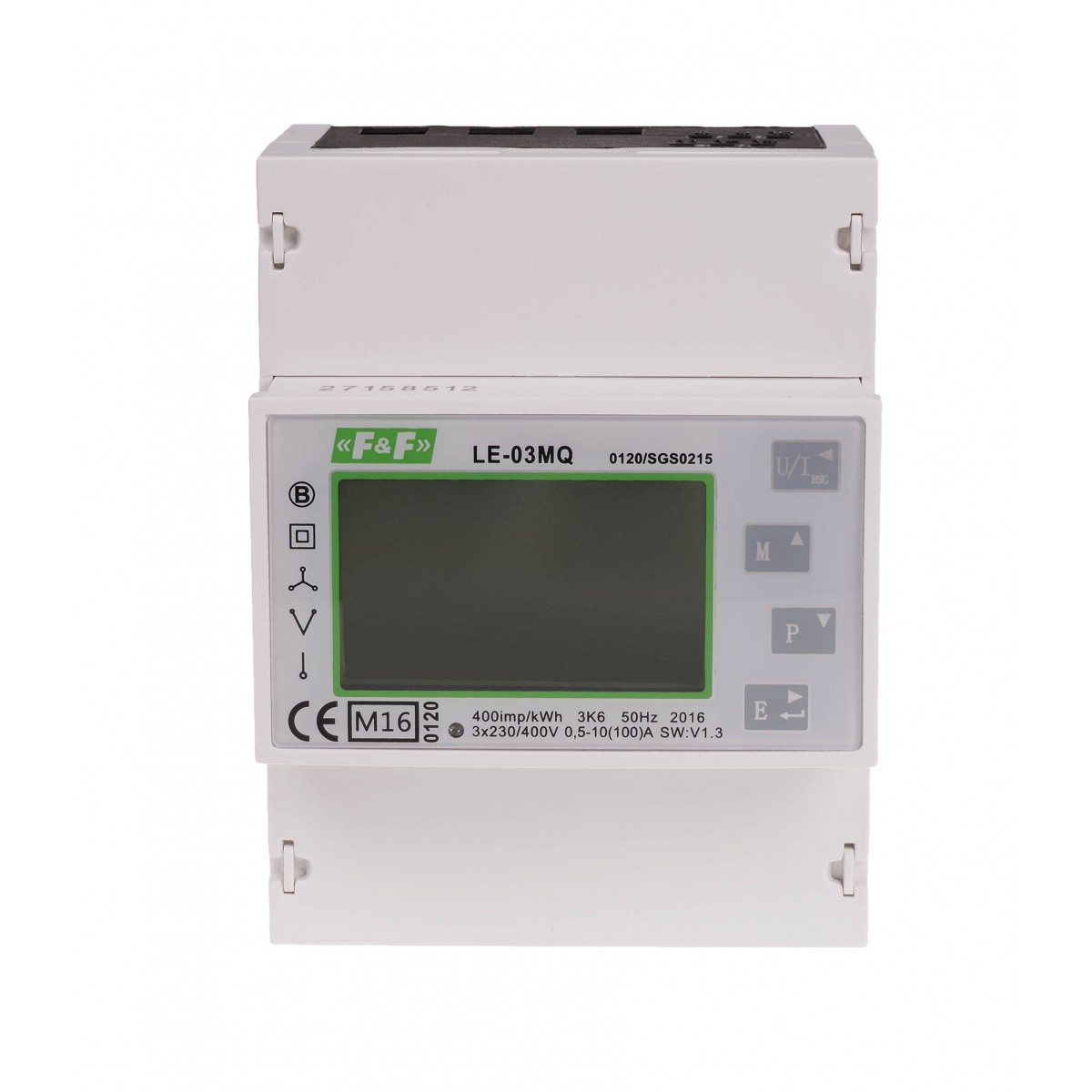

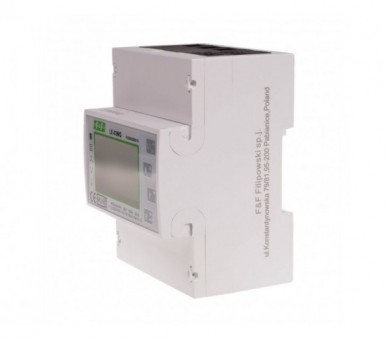

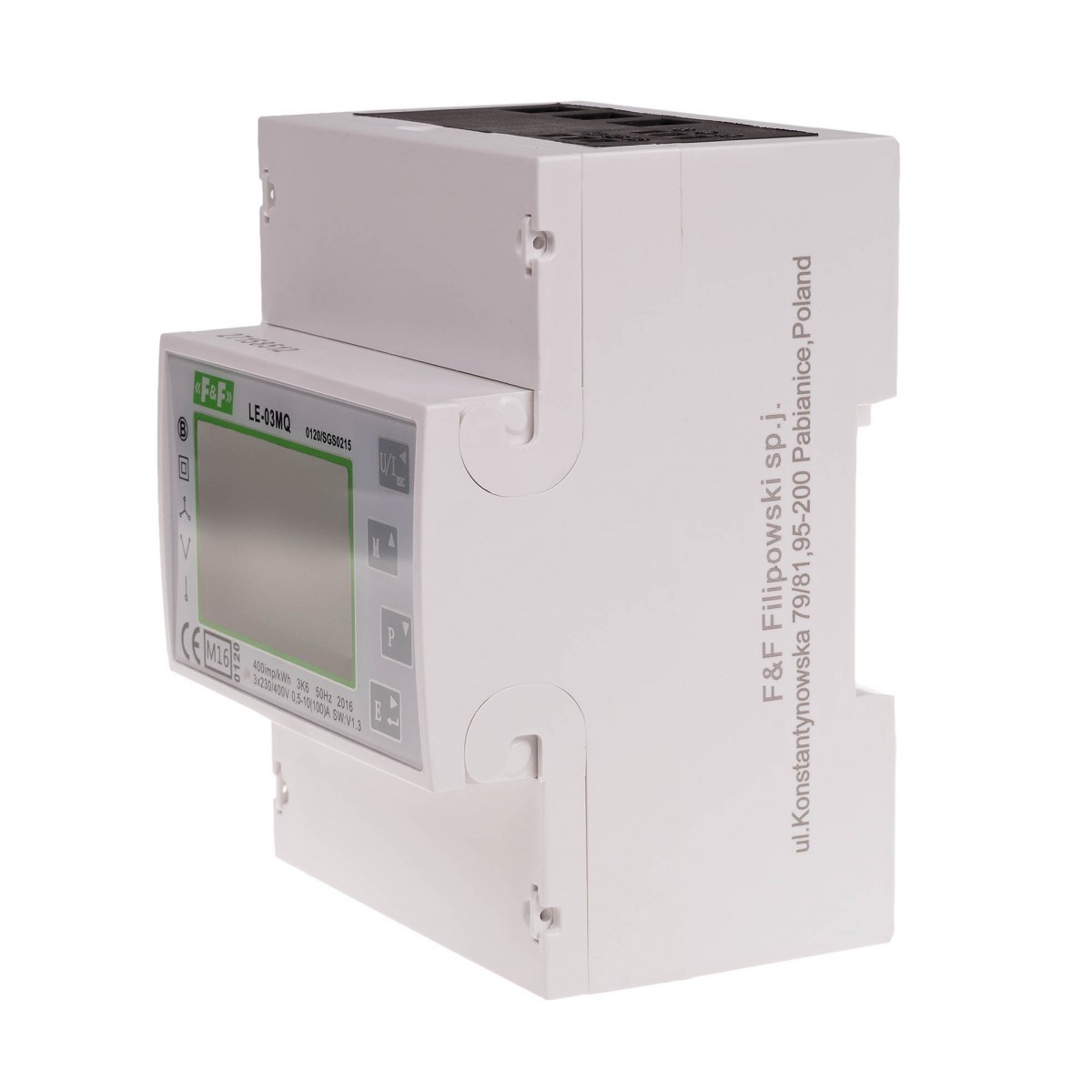

LE-03MQ Trójfazowy licznik zużycia energii czynnej i biernej, Modbus RTU, 100(5)A, MID F&F

Symbol producenta: LE-03MQ

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 437

Wysyłka: 1-5 dni roboczych

792,12 zł brutto

Typ trójfazowy Porty RS-485 Protokół komunikacyjny MODBUS RTU Napięcie odniesienia 3×400 V+N Prąd bazowy 5 A Prąd maksymalny 100 A Minimalny prąd mierzony 0,04 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,99 kWh Stała licznika 0,01; 0,1; 10, 100 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 0,01; 0,1; 10, 100 imp/

Więcej

Trójfazowy licznik zużycia energii czynnej i biernej, Modbus RTU, 100(5)A; MID

Licznik jednofazowy lub trójfazowy. Bezpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci. Wyposażony w podświetlany wyświetlacz LCD.
Zgodny z dyrektywą MID, interfejs RS-485 i protokół komunikacyjny Modbus RTU.

LE-03MQ jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu Modbus RTU. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.

Funkcje
* 3-fazowy
* dwukierunkowy (4-kwadrantowy)
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół Modbus RTU
* port RS-485
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

Energia czynna pobrana/oddana	AE+/AE-	[kWh]
Energia bierna pobrana/oddana	RE+/RE-	[kvarh]
Napięcia fazowe	U1, U2, U3	[V]
Prądy fazowe	I1, I2, I3	[A]
Częstotliwość	F	[Hz]
Moc czynna	P	[W]
Moc bierna	Q	[var]
Moc pozorna	S	[VA]
Współczynnik mocy	cosϕ
Harmoniczne	THD
Zapotrzebowanie na moc i prąd

Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz

Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.

Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu umożliwia dowolna przeglądarka internetowa. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Jest to moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.

Typ: trójfazowy
Porty: RS-485
Protokół komunikacyjny: MODBUS RTU
Zgodność: Dyrektywa MID 2014/32/EU
Napięcie odniesienia: 3×400 V+N
Prąd bazowy: 0,5÷10 A
Prąd maksymalny: 100 A
Minimalny prąd mierzony: 0,02 A
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,99 kWh
Podświetlenie LCD: TAK
Sygnalizacja sczytywania: 2 x LED
Klasa dokładności: B
Stała licznika kWh/kvarh: 0,01; 0,1; 1; 10; 100; 1000 imp.
Wyjście impulsowe kWh/kvarh: otwarty kolektor
Napięcie podłączenia kWh/kvarh: maks. 30 V DC
Prąd podłączenia kWh/kvarh: maks. 27 mA
Czas impulsu kWh/kvarh: 60, 100, 200 ms
Przeciążalność: 30×lmax/10 ms
Izolacja: 4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N: 100÷289 V AC
Napięcie mierzone L-L: 173÷500 V AC
Przyłącze: zaciski śrubowe 25 mm²
Temperatura pracy: -20÷55°C
Wymiary: 4,5 modułu (75 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP51

Schemat podłączenia licznika zużycia energii elektrycznej

LE-03MQ instrukcja obsługi (1.44M)

LE-03MQ instrukcja skrócona (stara wersja) (130.58k)

LE-03MQ schemat CAD dxf (485.06k)

LE MID deklaracja CE 2023 (183.21k)

LE-03MQ instrukcja skrócona (nowa wersja) (117.08k)

Rodzaj	Licznik energii
Typ	trójfazowy
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Zgodność	Dyrektywa MID 2014/32/EU
Napięcie odniesienia	3×400 V+N
Prąd bazowy	0,5÷10 A
Prąd maksymalny	100 A
Minimalny prąd mierzony	0,02 A
Pobór własny licznika	10 VA; 2 W
Zakres wskazań liczydła	0÷99999,99 kWh
Sygnalizacja sczytywania	2 x LED
Klasa dokładności	B
Wyjście impulsowe kWh/kvarh	otwarty kolektor
Napięcie podłączenia kWh/kvarh	maks. 30 V DC
Prąd podłączenia kWh/kvarh	maks. 27 mA
Czas impulsu kWh/kvarh	60, 100, 200 ms
Przeciążalność	30×lmax/10 ms
Izolacja	4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N	100÷289 V AC
Napięcie mierzone L-L	173÷500 V AC
Przyłącze	zaciski śrubowe 25 mm²
Wymiary	4,5 modułu (75 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP51
