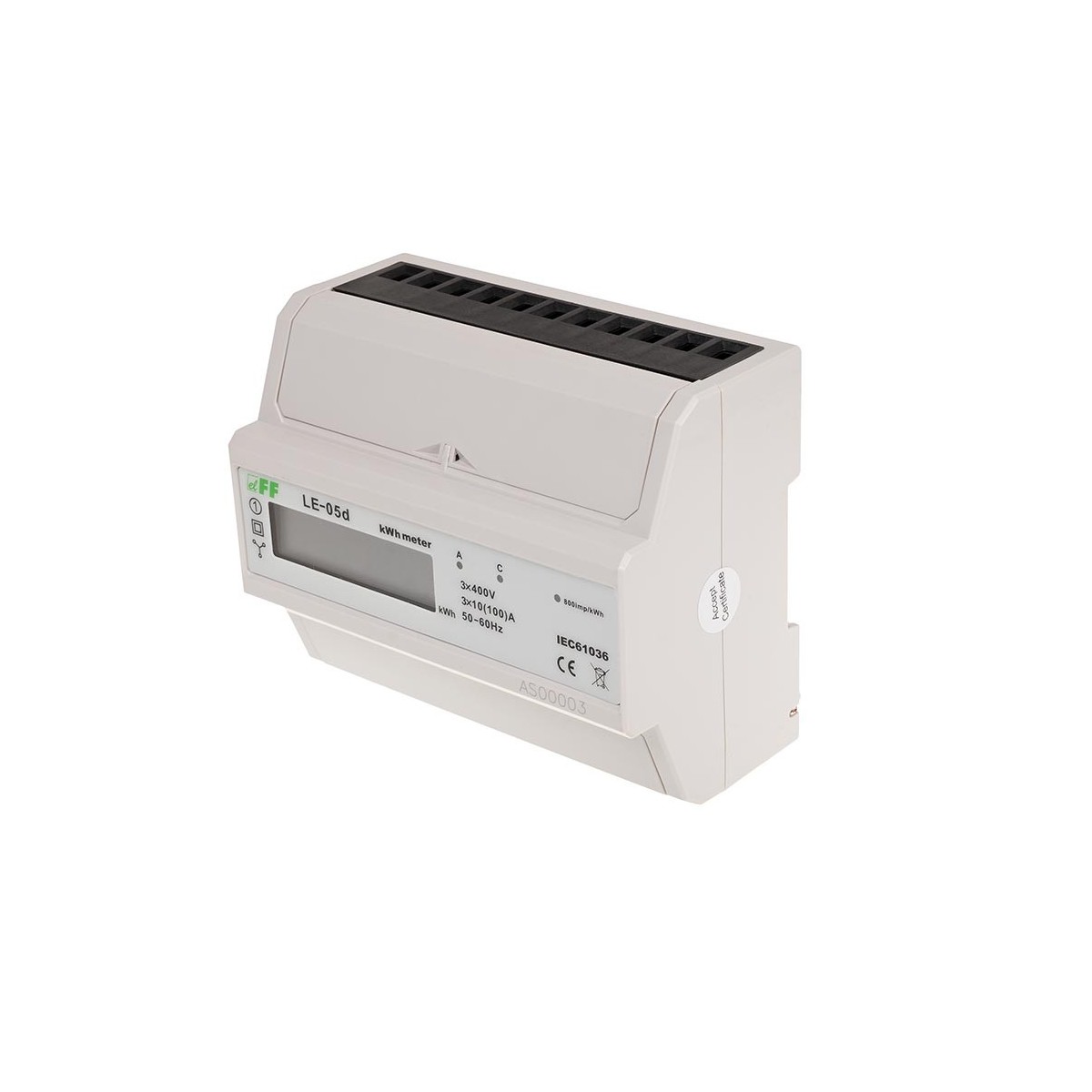

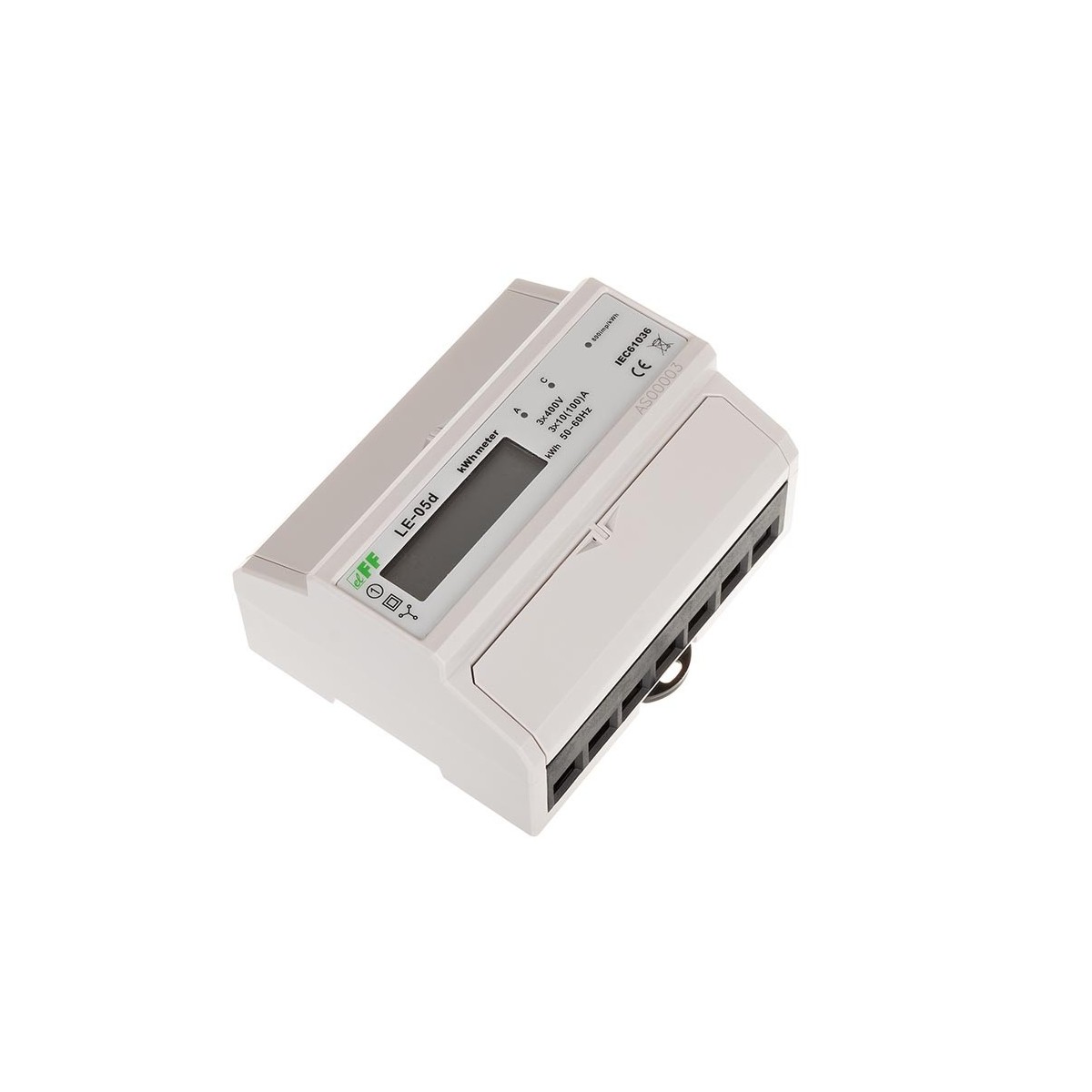

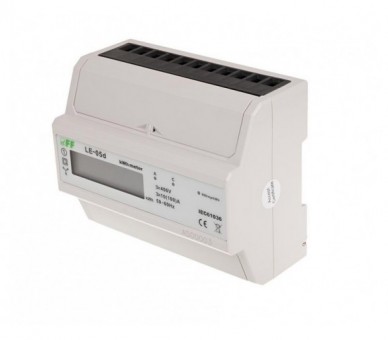

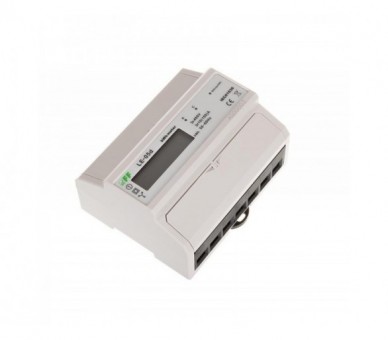

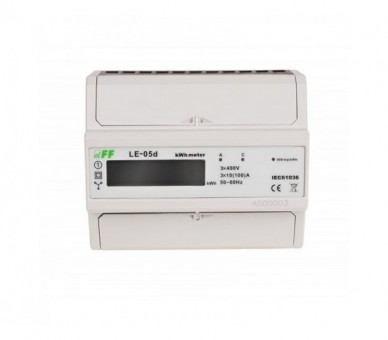

LE-05D licznik energii elektrycznej - trójfazowy, pomiar w ukł. Arona LCD, kl.1, 3x230,400V, 3x10(100A) F&F

Symbol producenta: LE-05D

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 87

Wysyłka: 1-5 dni roboczych

501,84 zł brutto

Typ trójfazowy Protokół komunikacyjny brak Napięcie odniesienia 3 x 400 V Prąd bazowy 10 A Prąd maksymalny 100 A Minimalny prąd mierzony 0,04 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,9 kWh Stała licznika (1,25 Wh/imp) 800 imp/kWh Sygnalizacja sczytywania LED czerwona Wyjście impulsowe SO+ SO- otwarty kolektor Napięcie podłączenia SO+ SO- maks. 30 V DC Prąd podłączenia SO+ SO- maks. 27 mA Sygnalizacja poboru prądu 2 x LED czerwona Przyłącze zaciski śrubowe 25 mm² Temperatura pracy -20÷50°C Wymiary 7 modułów (122 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Licznik energii elektrycznej - trójfazowy, pomiar w ukł. Arona LCD, kl.1, 3x230,400V, 3x10(100A)

Bez przewodu neutralnego (układ Arona). Trójfazowy. Prąd 100 A.

LE-05d jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej, stosowanym jako podlicznik do wskazań pobranej energii elektrycznej czynnej prądu przemiennego trójfazowego w układzie pomiarowym Arona.

Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia, w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazach sygnalizowany jest miganiem LED A i C. Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh), przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne (0.1 KWh =100 Wh).

Uwaga!
Wskaźnik zużycia energii elektrycznej posiada wyjście impulsowe SO+ - SO-.

Liczniki zużycia prądu posiadają możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia wskaźnika.

Typ: trójfazowy
Protokół komunikacyjny: brak
Zgodność: IEC61036
Napięcie odniesienia: 3 x 400 V
Prąd bazowy: 10 A
Prąd maksymalny: 100 A
Minimalny prąd mierzony: 0,04 A
Dokładność pomiaru zgodnie z IEC61036: klasa 1
Pobór własny licznika: 10 VA; 2 W
Zakres wskazań liczydła: 0÷99999,9 kWh
Stała licznika: (1,25 Wh/imp) 800 imp/kWh
Sygnalizacja sczytywania: LED czerwona
Wyjście impulsowe SO+ SO-: otwarty kolektor
Napięcie podłączenia SO+ SO-: maks. 30 V DC
Prąd podłączenia SO+ SO-: maks. 27 mA
Klasa dokładności: 1
Sygnalizacja poboru prądu: 2 x LED czerwona
Przyłącze: zaciski śrubowe 25 mm²
Temperatura pracy: -20÷50°C
Wymiary: 7 modułów (122 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

LE-05d instrukcja obsługi (702.77k)

LE-05D schemat CAD dxf (453.11k)

LE deklaracja CE 2023 (181.74k)

Rodzaj	Licznik energii
Typ	trójfazowy
Napięcie odniesienia	3 x 400 V
Prąd bazowy	10 A
Prąd maksymalny	100 A
Minimalny prąd mierzony	0,04 A
Dokładność pomiaru zgodnie z IEC61036	klasa 1
Pobór własny licznika	10 VA; 2 W
Zakres wskazań liczydła	0÷99999,9 kWh
Stała licznika	(1,25 Wh/imp) 800 imp/kWh
Sygnalizacja sczytywania	LED czerwona
Wyjście impulsowe SO+ SO-	otwarty kolektor
Napięcie podłączenia SO+ SO-	maks. 30 V DC
Prąd podłączenia SO+ SO-	maks. 27 mA
Przyłącze	zaciski śrubowe 25 mm²
Temperatura pracy	-20÷50°C
Wymiary	7 modułów (122 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
