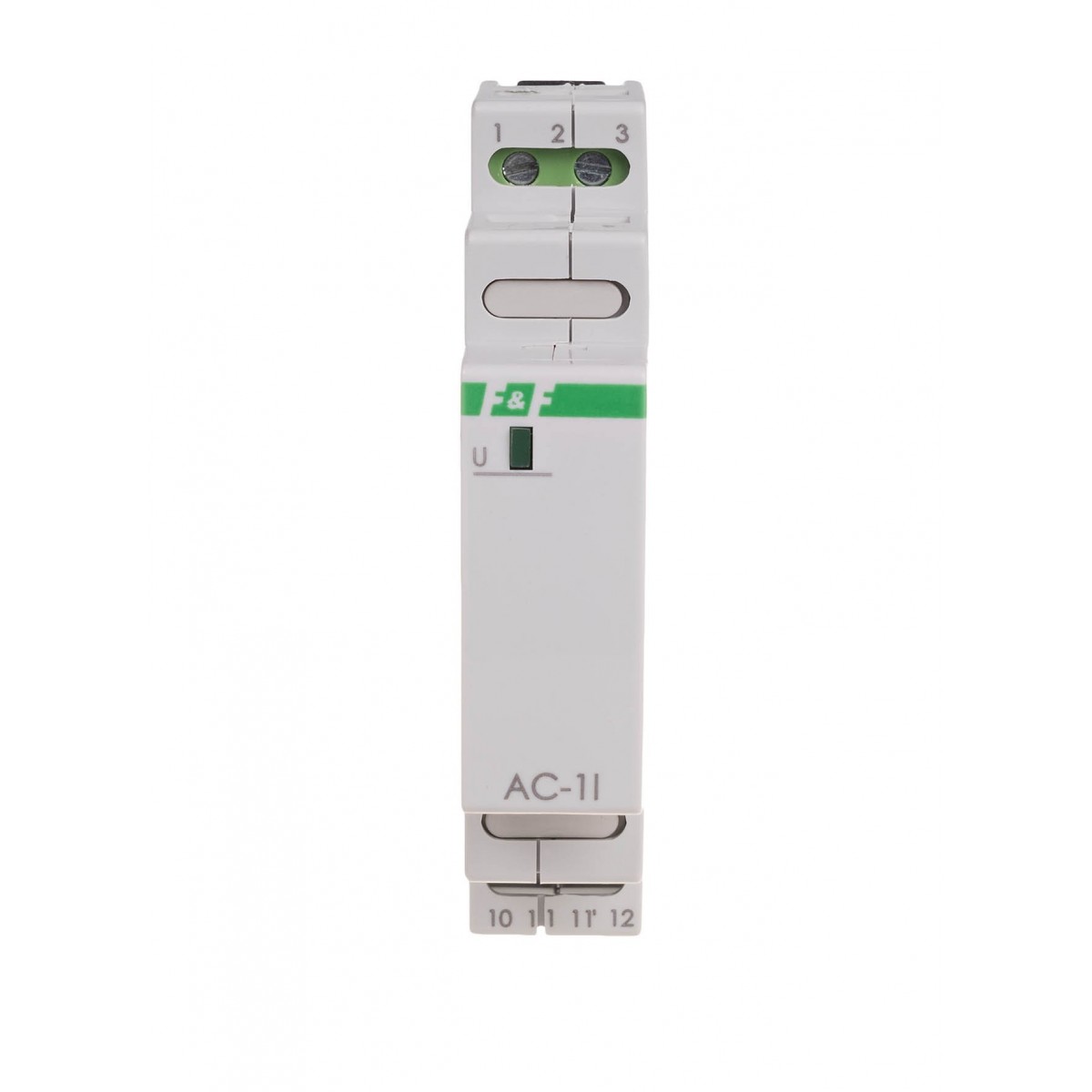

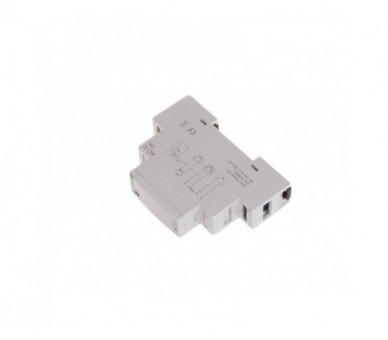

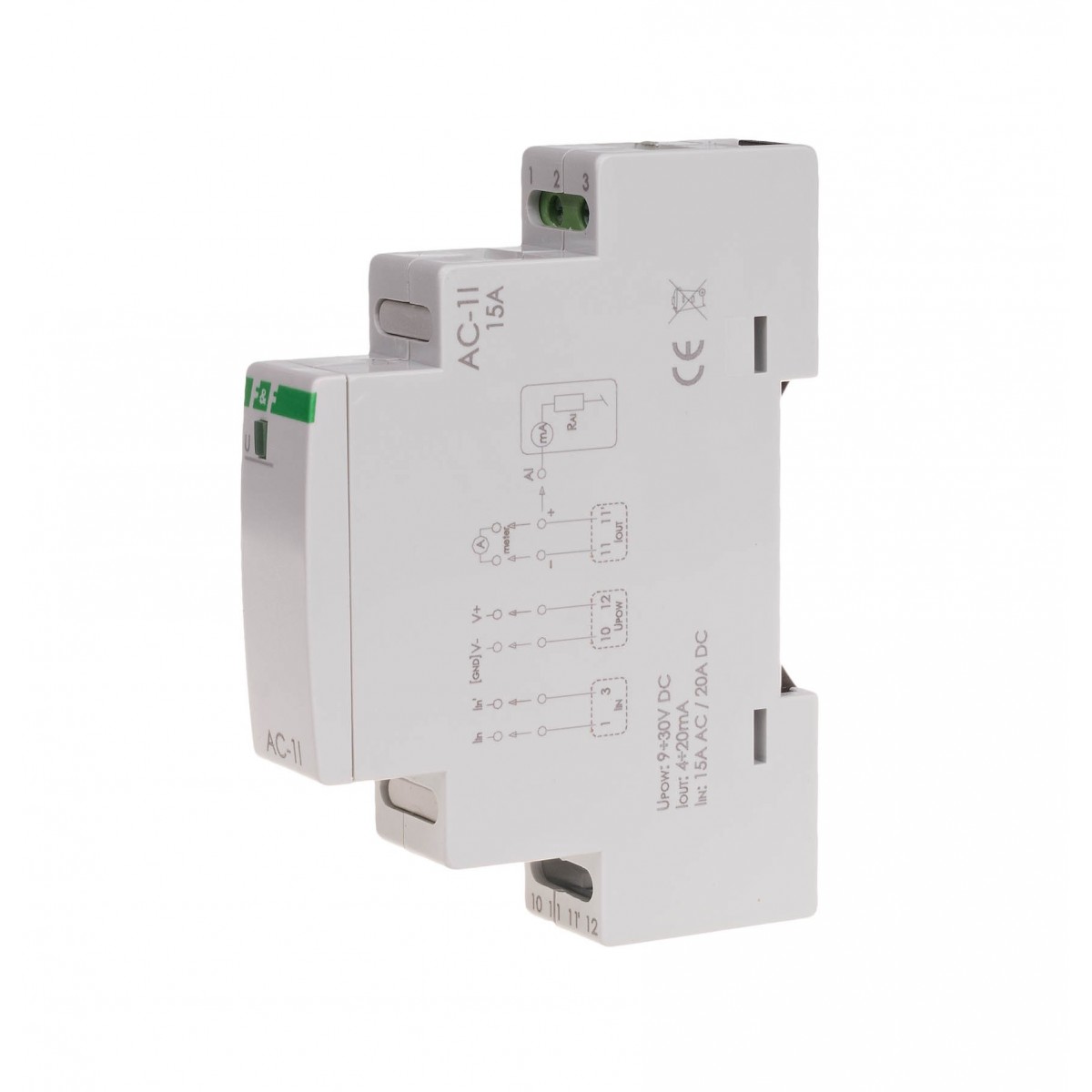

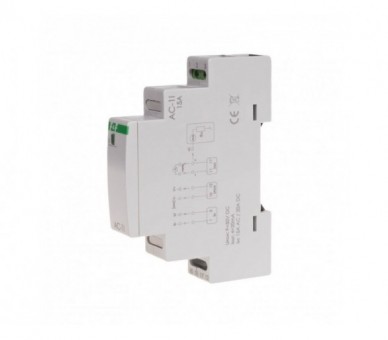

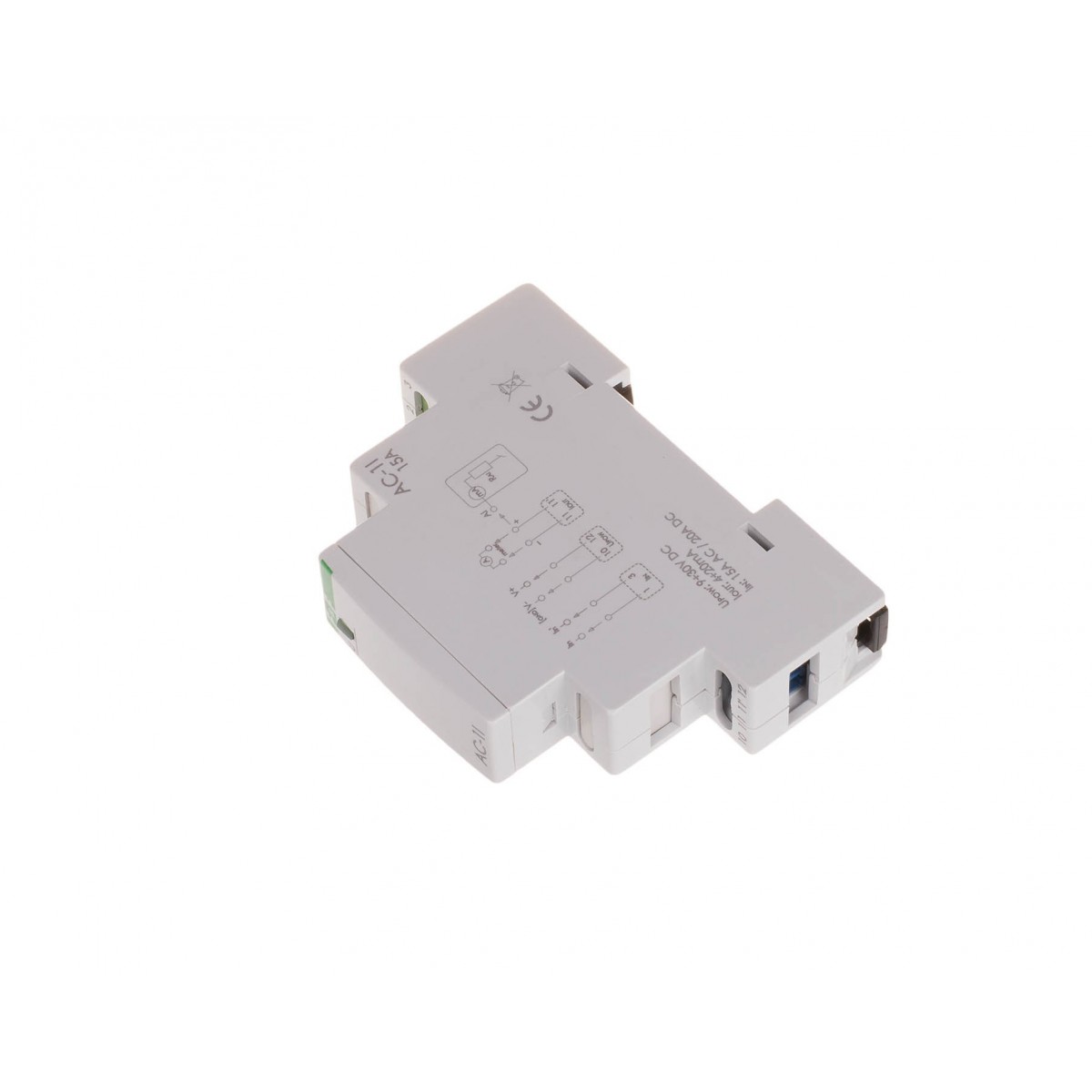

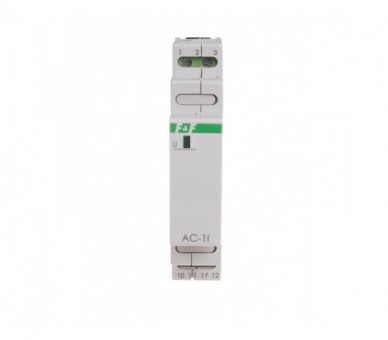

MAX-AC-1I-15A analogowy przetwornik natężenia prądu, jednofazowy F&F

Symbol producenta: MAX-AC-1I-15A

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 4

5908312595250

Wysyłka: 1-5 dni roboczych

346,37 zł brutto

Napięcie zasilania 9÷30 V DC Napięcie przebicia WE-WY 2,1 kV Maksymalny błąd pomiarowy ±0,2 A Sygnał wyjściowy 4÷20 mA Błąd przetwarzania ±0,5% Długość przewodu wyjścia sygnałowego 300 m Zakres pomiarów TrueRMS/maksymalne napięcie 0÷15 A/285 V AC; 0÷20 A/400 V DC Dopuszczalne przeciążenie 100 A/100 ms Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Analogowy przetwornik natężenia prądu, jednofazowy

Analogowy przetwornik natężenia prądu.
Prądowy (4-20 mA).
Jednofazowy 15 A AC / 20 A DC .
Pomiar bezpośredni.

Do czego służy przetwornik natężenia prądu?

Przetwornik natężenia prądu AC-1I 15 A służy do pomiaru natężenia prądu zmiennego lub stałego. Przekształca mierzoną wielkość do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Jak działa przetwornik prądu AC-1I 15A?

Przetwornik prądu dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe "Iin". Mierzona wartość jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego "Iout" wz zakresu 4÷20 mA.

Przetwornik mierzy wartość skuteczną natężenia prądu TrueRMS. Gwarantuje to dużą dokładność pomiaru również przy przebiegach odkształconych.
Wyjście sygnałowe modułu zabezpiecza filtr przeciwzakłóceniowy. Filtr eliminuje zakłócenia sieciowe, które wpływają na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.

Napięcie zasilania: 9÷30 V DC
Napięcie przebicia WE-WY: 2,1 kV
Maksymalny błąd pomiarowy: ±0,2 A
Sygnał wyjściowy: 4÷20 mA
Błąd przetwarzania: ±0,5%
Długość przewodu wyjścia sygnałowego: 300 m
Zakres pomiarów TrueRMS/maksymalne napięcie: 0÷15 A/285 V AC; 0÷20 A/400 V DC
Dopuszczalne przeciążenie: 100 A/100 ms
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -20÷50°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

AC-1I 15A instrukcja obsługi (112.59k)

AC-1I 15A schemat CAD dxf (386.85k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Przetwornik
Napięcie zasilania	9÷30 V DC
Sygnał wyjściowy	4÷20 mA
Błąd przetwarzania	±0,5%
Długość przewodu wyjścia sygnałowego	300 m
Zakres pomiarów TrueRMS/maksymalne napięcie	0÷15 A/285 V AC; 0÷20 A/400 V DC
Dopuszczalne przeciążenie	100 A/100 ms
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
