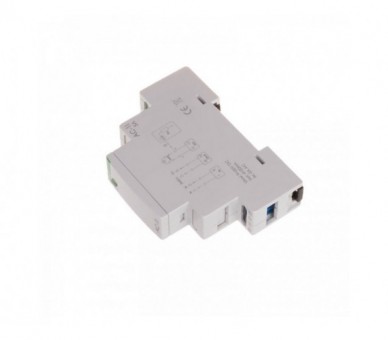

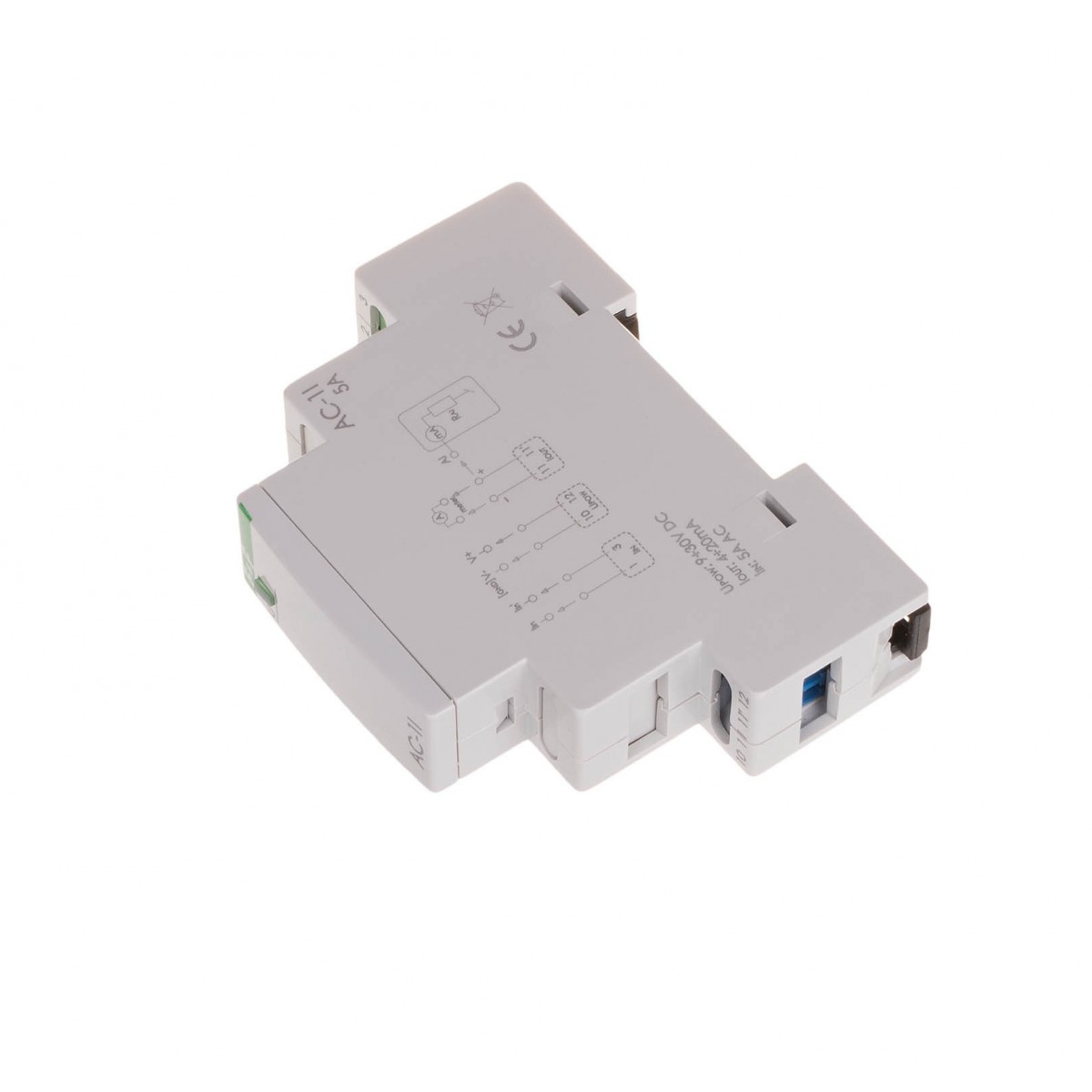

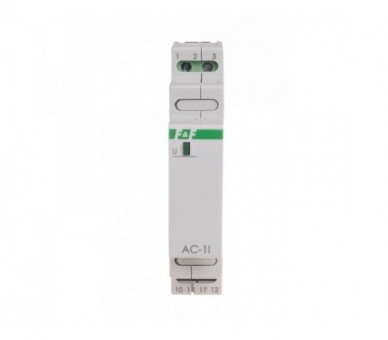

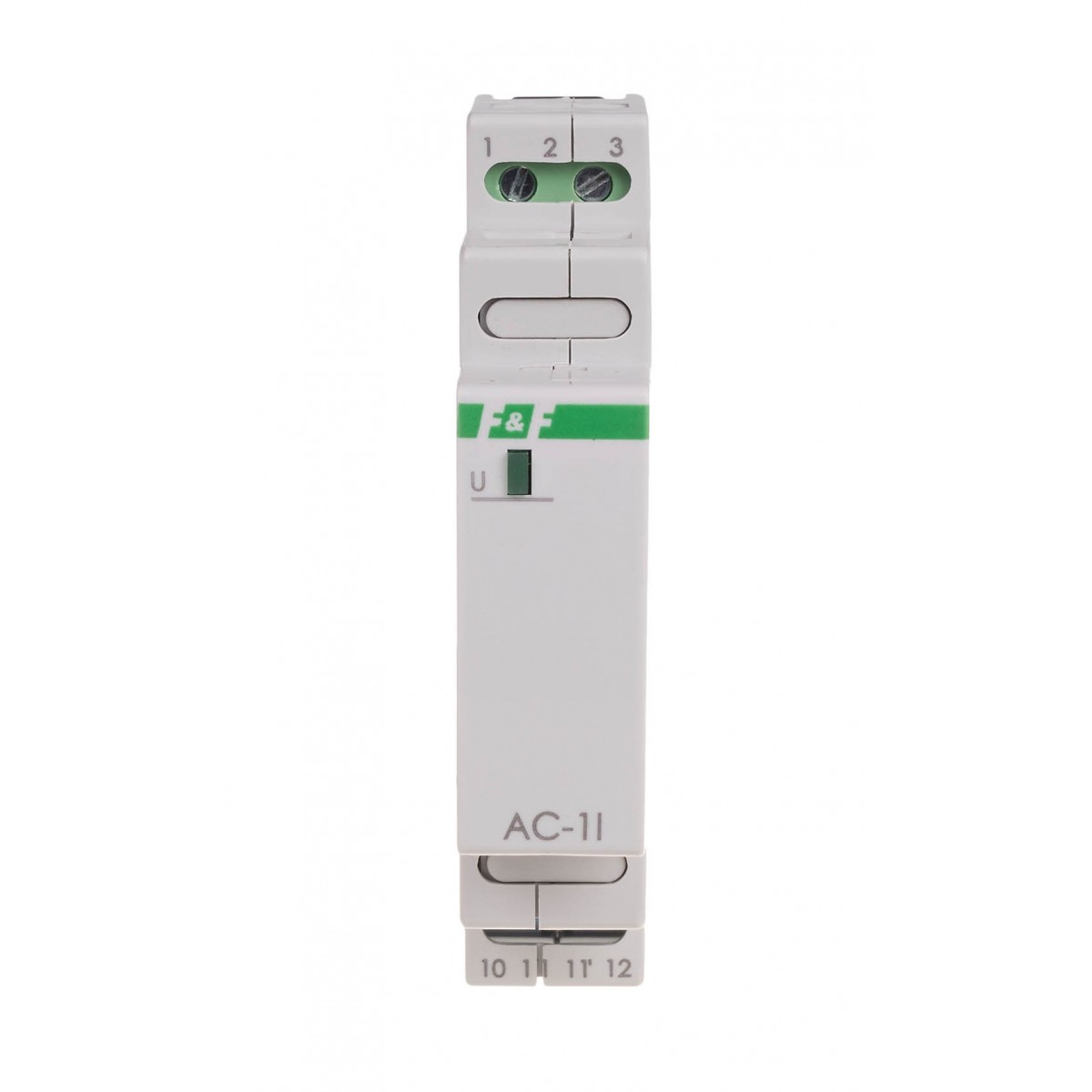

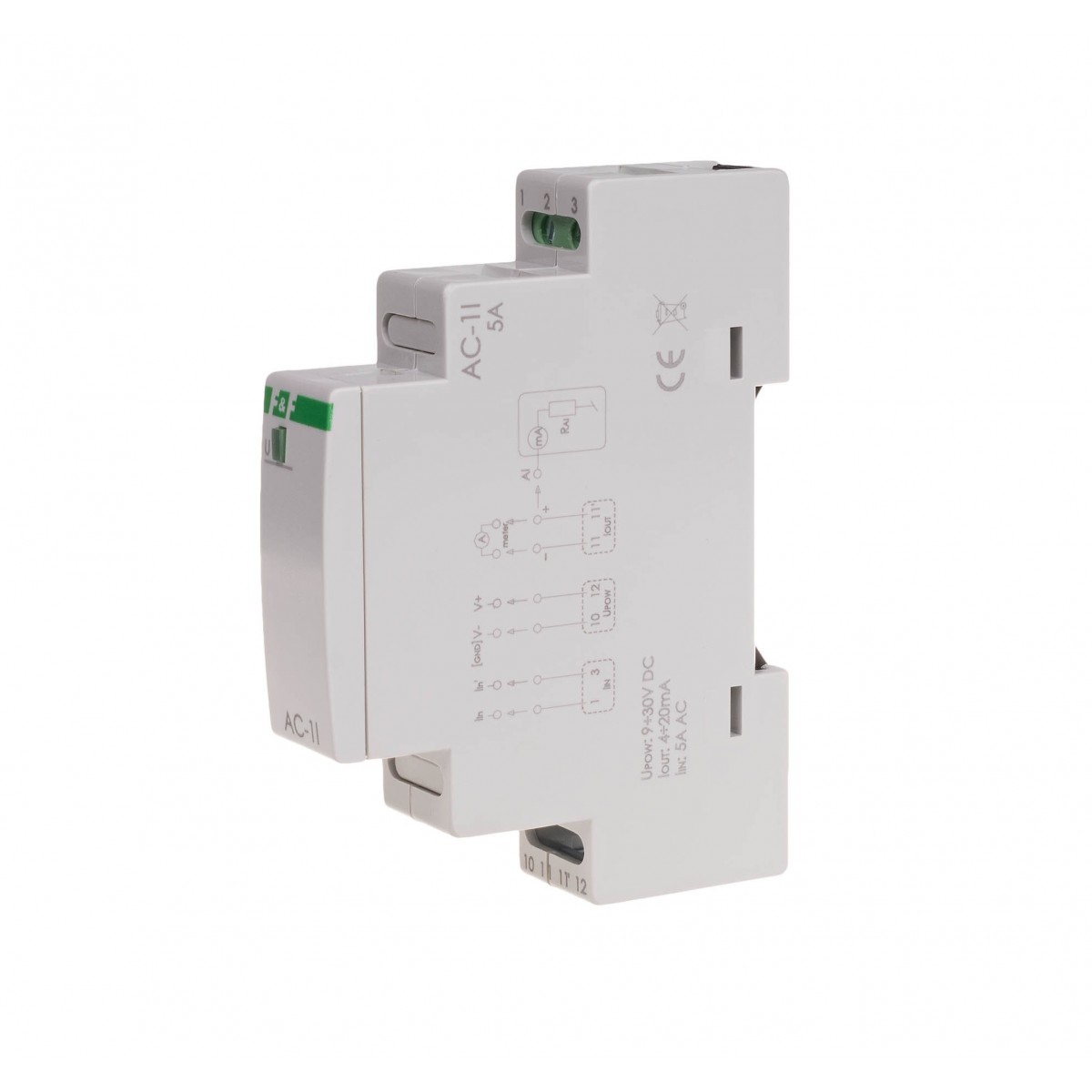

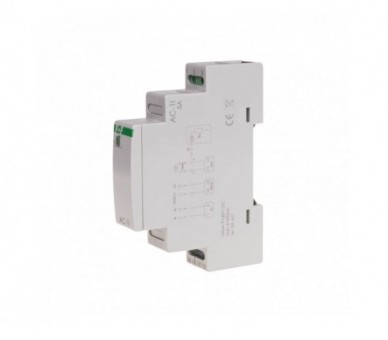

MAX-AC-1I-5A Analogowy przetwornik natężenia prądu, jednofazowy, 5A F&F

Symbol producenta: MAX-AC-1I-5A

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 5

Wysyłka: 1-5 dni roboczych

346,37 zł brutto

Napięcie zasilania 9÷30 V DC Napięcie przebicia WE-WY 2,1 kV Maksymalny błąd pomiarowy ±0,2 A Sygnał wyjściowy 4÷20 mA Błąd przetwarzania ±0,5% Długość przewodu wyjścia sygnałowego 300 m Zakres pomiarów TrueRMS/maksymalne napięcie 0÷15 A/285 V AC; 0÷20 A/400 V DC Dopuszczalne przeciążenie 100 A/100 ms Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Analogowy przetwornik natężenia prądu, jednofazowy, 5A

Analogowy przetwornik natężenia prądu.
Prądowy (4-20 mA).
Jednofazowy 5 A AC.
Do współpracy z przekładnikiem prądowym.

Przeznaczenie przetwornika prądowego AC-1I 5A

Przetwornik prądowy AC-1I przeznaczony jest do:
- pomiaru natężenia prądu zmiennego lub stałego,
- przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Zasada działania przetwornika prądowego

Przetwornik natężenia prądu AC-1I dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe Iiniowe. Wartość mierzona prądu jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA.

Przetwornik prądowy mierzy wartość skuteczną natężenia prądu TrueRMS. Daje to gwarancję dokładności pomiaru również przy przebiegach odkształconych.
Zabezpieczenie wyjścia sygnałowego modułu za pomocą filtra przeciwzakłóceniowego pozwala wyeliminować zakłócenia sieciowe, które wpływają na dokładność przesyłanego sygnału. Dzięki temu możliwe jest zastosowanie przewodów sygnałowych długości do 300 m.

Napięcie zasilania: 9÷30 V DC
Napięcie przebicia WE-WY: 2,1 kV
Maksymalny błąd pomiarowy: ±0,2 A
Sygnał wyjściowy: 4÷20 mA
Błąd przetwarzania: ±0,5%
Długość przewodu wyjścia sygnałowego: 300 m
Zakres pomiarów TrueRMS/maksymalne napięcie: 0÷15 A/285 V AC; 0÷20 A/400 V DC
Dopuszczalne przeciążenie: 100 A/100 ms
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -20÷50°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

AC-1I 5A instrukcja obsługi (112.97k)

AC-1I 5A schemat CAD dxf (386.85k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Przetwornik
Napięcie zasilania	9÷30 V DC
Sygnał wyjściowy	4÷20 mA
Błąd przetwarzania	±0,5%
Długość przewodu wyjścia sygnałowego	300 m
Zakres pomiarów TrueRMS/maksymalne napięcie	0÷15 A/285 V AC; 0÷20 A/400 V DC
Dopuszczalne przeciążenie	100 A/100 ms
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
