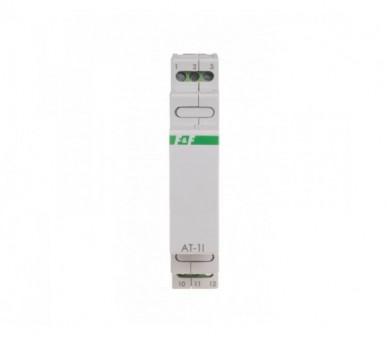

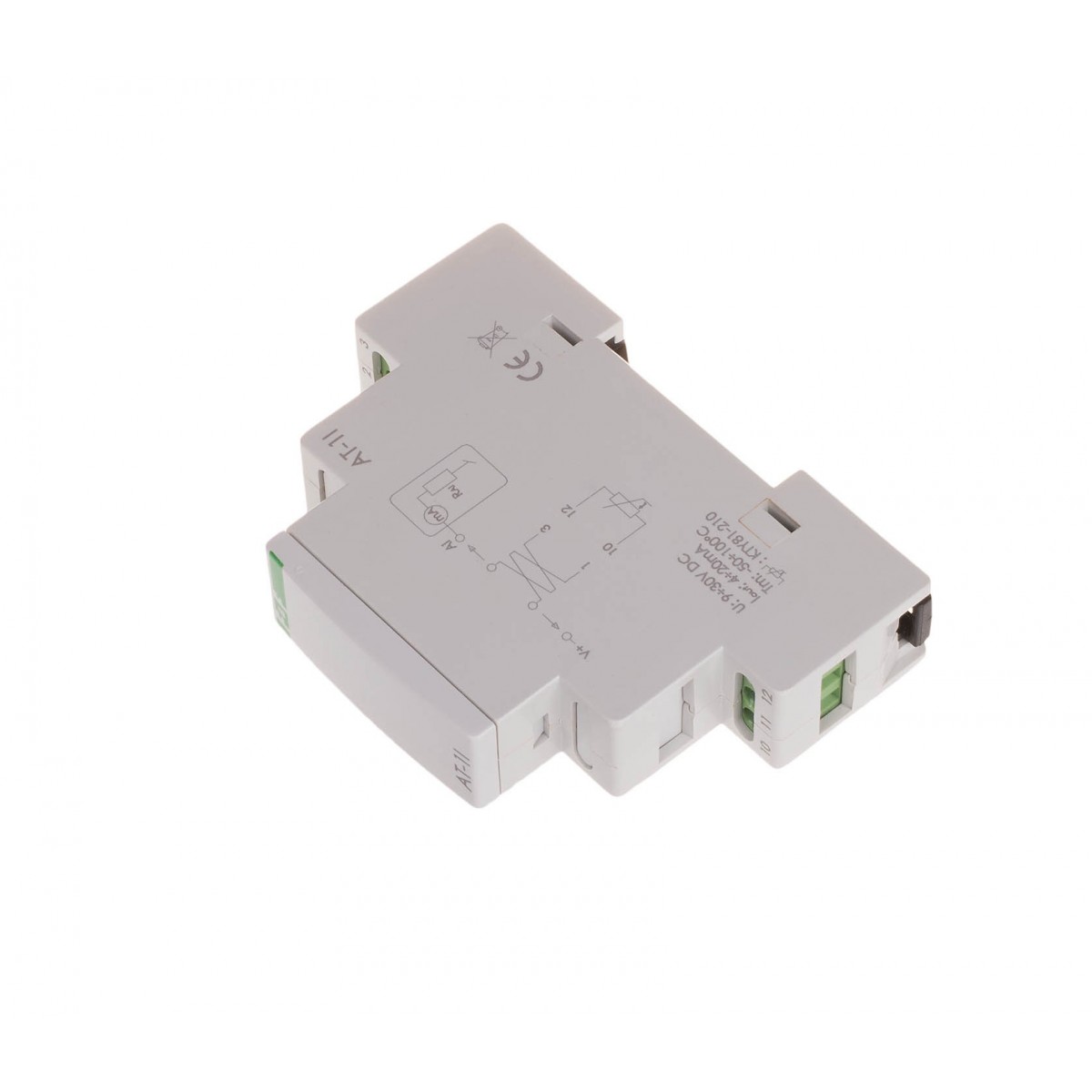

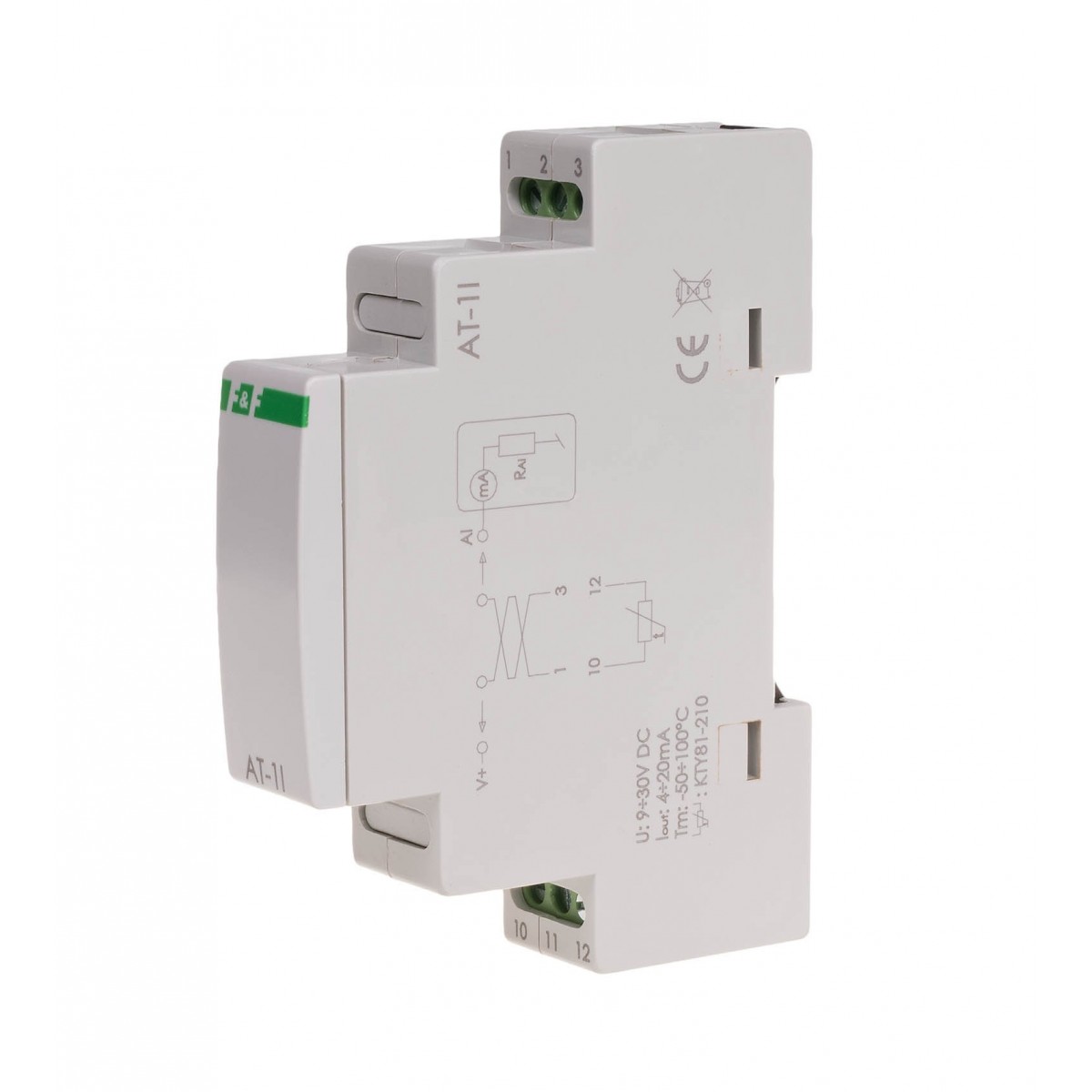

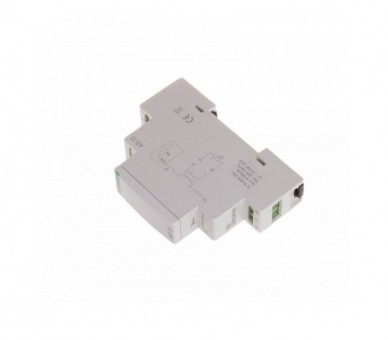

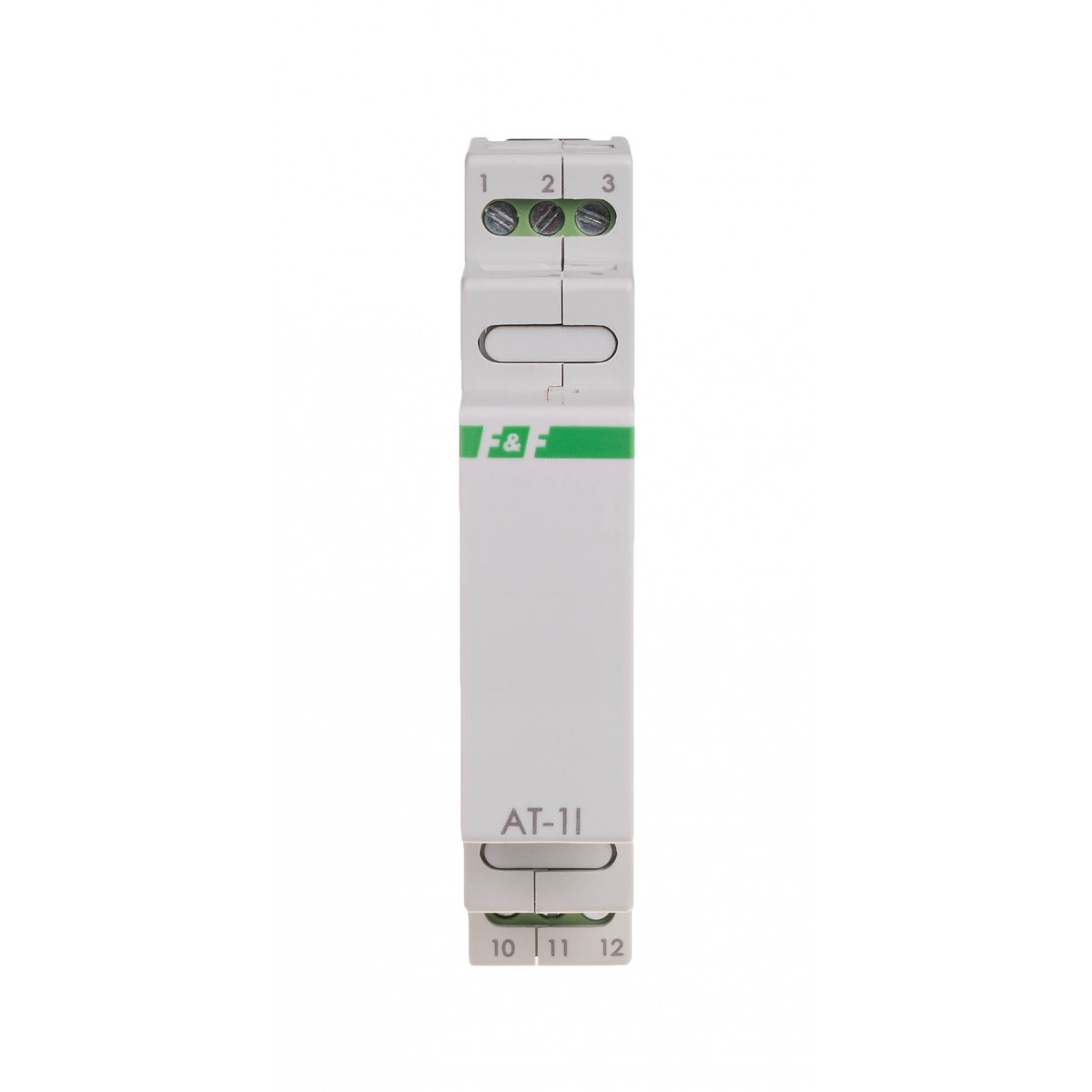

Max-AT-1I analogowy przetwornik temperatury – prądowy [4-20mA], 1S F&F

Symbol producenta: Max-AT-1I

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 7

Wysyłka: 1-5 dni roboczych

205,66 zł brutto

Napięcie zasilania 9÷30 V DC Zakres pomiarowy -50°С÷100°С Sonda temperatury RT/RT2 Maksymalny błąd pomiarowy ±1,5°С Sygnał wyjściowy 4÷20 mA Błąd przetwarzania ±0,5% Długość przewodu wyjścia sygnałowego 300 m Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Analogowy przetwornik temperatury – prądowy [4-20mA]; 1S

Przetwornik temperatury analogowy.
Prądowy (4-20 mA).

Przetwornik AT-1I przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Jak działa analogowy przetwornik temperatury AT-1I?

Przetwornik temperatury AT-1I dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału prądu stałego z zakresu 4÷20 mA. Wskutek przekształcenia, na wyjściu pojawia się prąd proporcjonalny do temperatury środowiska, w którym znajduje się czujnik temperatury.

Przetwornik temperatury współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).
Sondy temperatury produkcji F&F: sonda RT lub sonda RT2. Sondy dostępne osobno.

Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.

Napięcie zasilania: 9÷30 V DC
Zakres pomiarowy: -50°С÷100°С
Sonda temperatury: RT/RT2
Maksymalny błąd pomiarowy: ±1,5°С
Sygnał wyjściowy: 4÷20 mA
Błąd przetwarzania: ±0,5%
Długość przewodu wyjścia sygnałowego: 300 m
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -20÷50°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

AT-1I-instrukcja obsługi (1.03M)

AT-1I schemat CAD dxf (380.9k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Przetwornik
Napięcie zasilania	9÷30 V DC
Zakres pomiarowy	-50°С÷100°С
Sonda temperatury	RT/RT2
Maksymalny błąd pomiarowy	±1,5°С
Sygnał wyjściowy	4÷20 mA
Błąd przetwarzania	±0,5%
Długość przewodu wyjścia sygnałowego	300 m
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
