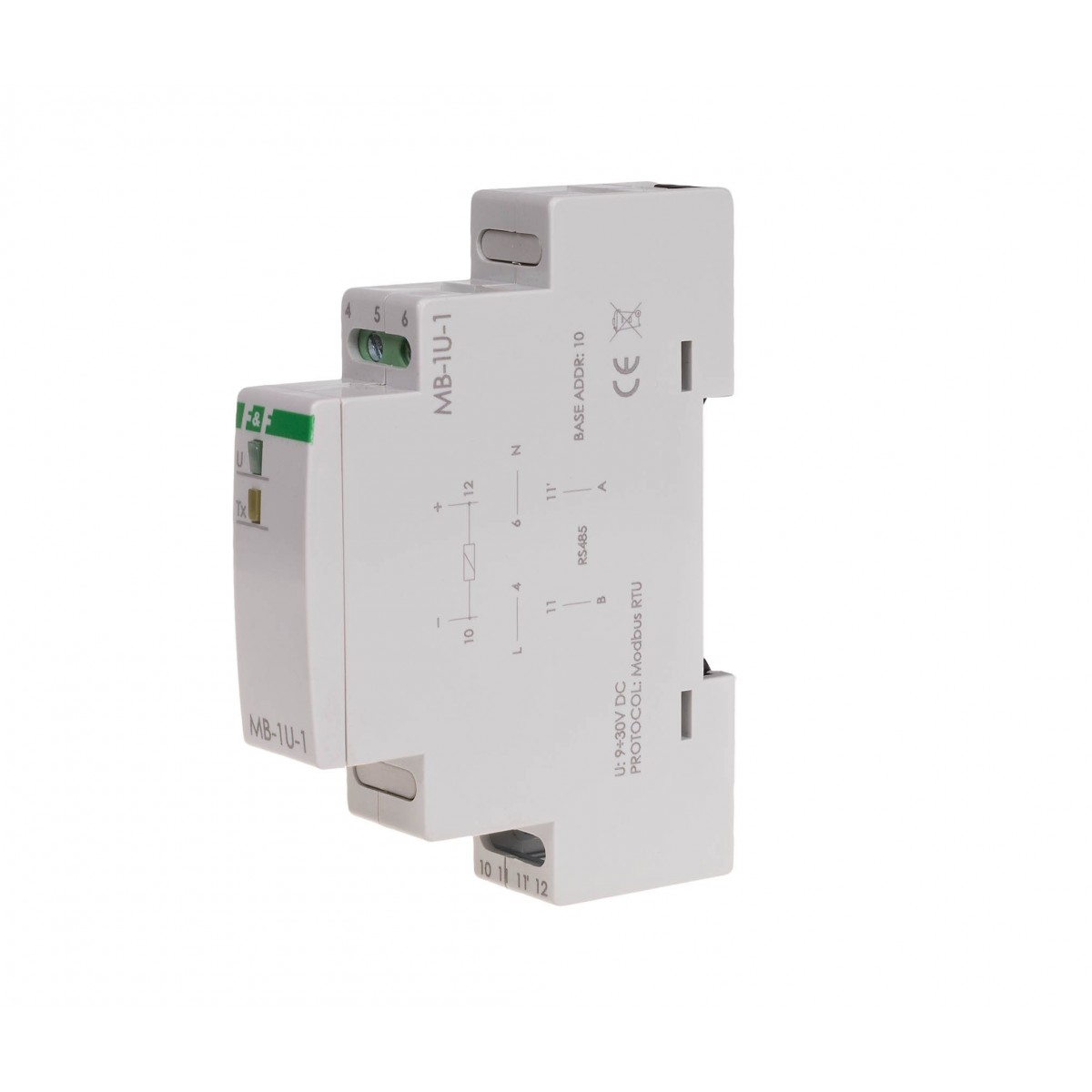

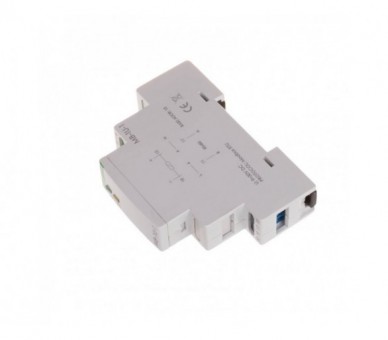

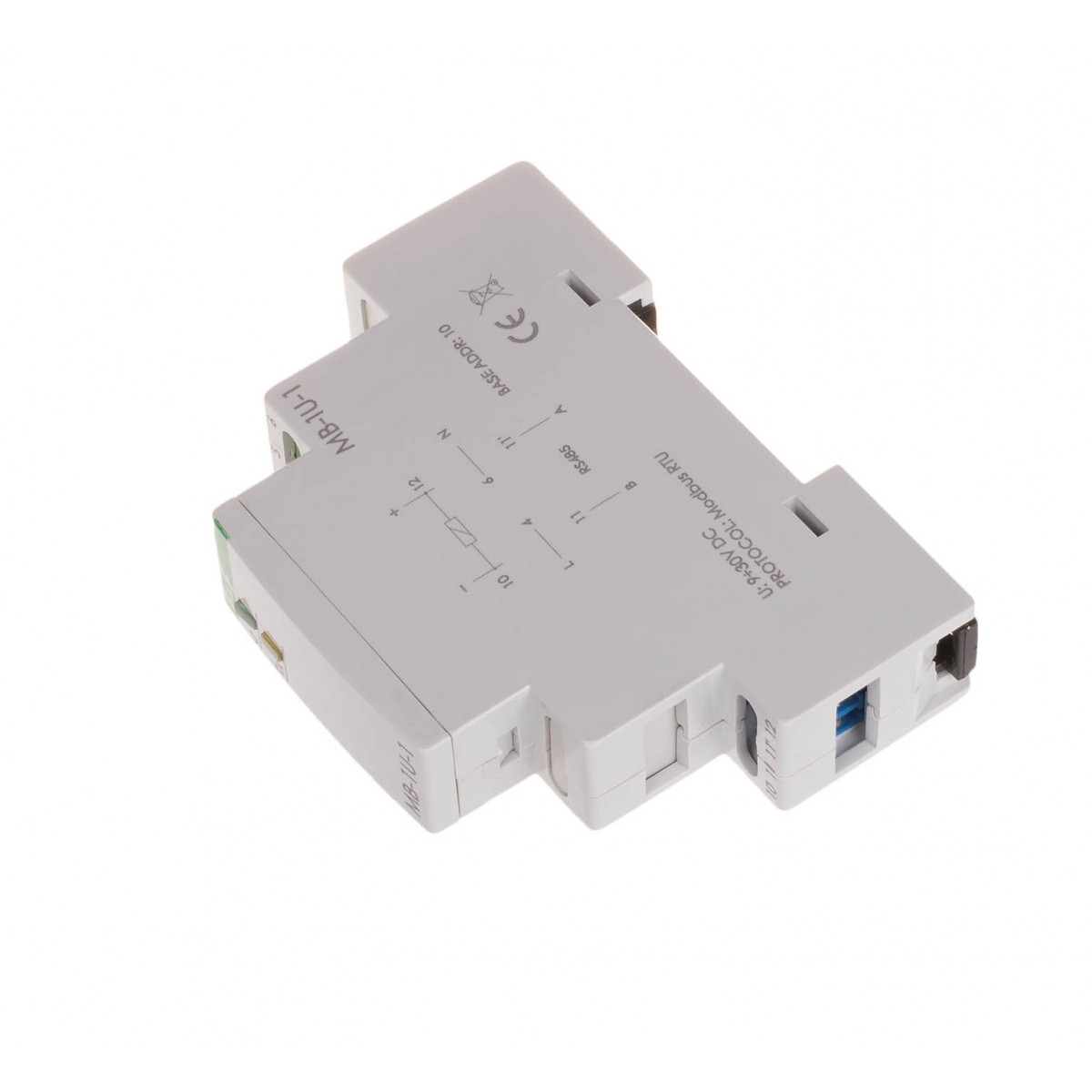

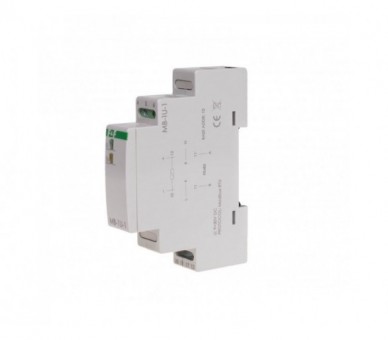

MAX-MB-1U-1 przetwornik pomiaru napięcia, jednofazowy, z wyjściem MODBUS RTU F&F

Symbol producenta: MAX-MB-1U-1

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 114

Wysyłka: 1-5 dni roboczych

472,32 zł brutto

Napięcie zasilania 9÷30 V DC Napięcie przebicia WE-WY 3 kV Porty RS-485 Protokół komunikacyjny MODBUS RTU Typ pracy SLAVE Prędkość - ustawiana 1200÷115200 bit/s Bity danych 8 Bity stopu 1/2 Bity parzystości EVEN / ODD / NONE Adres 1÷247 Maksymalny błąd pomiarowy 0,5% Błąd przetwarzania ±0,5% Zakres pomiarów TrueRMS - napięcie przemienne AC 0÷285 V Zakres pomiarów TrueRMS - napięcie stałe DC 0÷400 V Maksymalny pobór prądu 50 mA Precyzja odczytu rejestru 1 V Częstotliwość próbkowania 10 Hz Względna wilgotność powietrza (dla 30°С) 85% Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przetwornik pomiaru napięcia, jednofazowy, z wyjściem MODBUS RTU

Przetwornik napięcia z wyjściem MODBUS RTU.
Przetwornik MB-1U-1 dokonuje pomiaru napięcia i wymiany danych za pomocą portu RS485 zgodnie z protokołem MODBUS RTU.

Działanie przetwornika napięcia

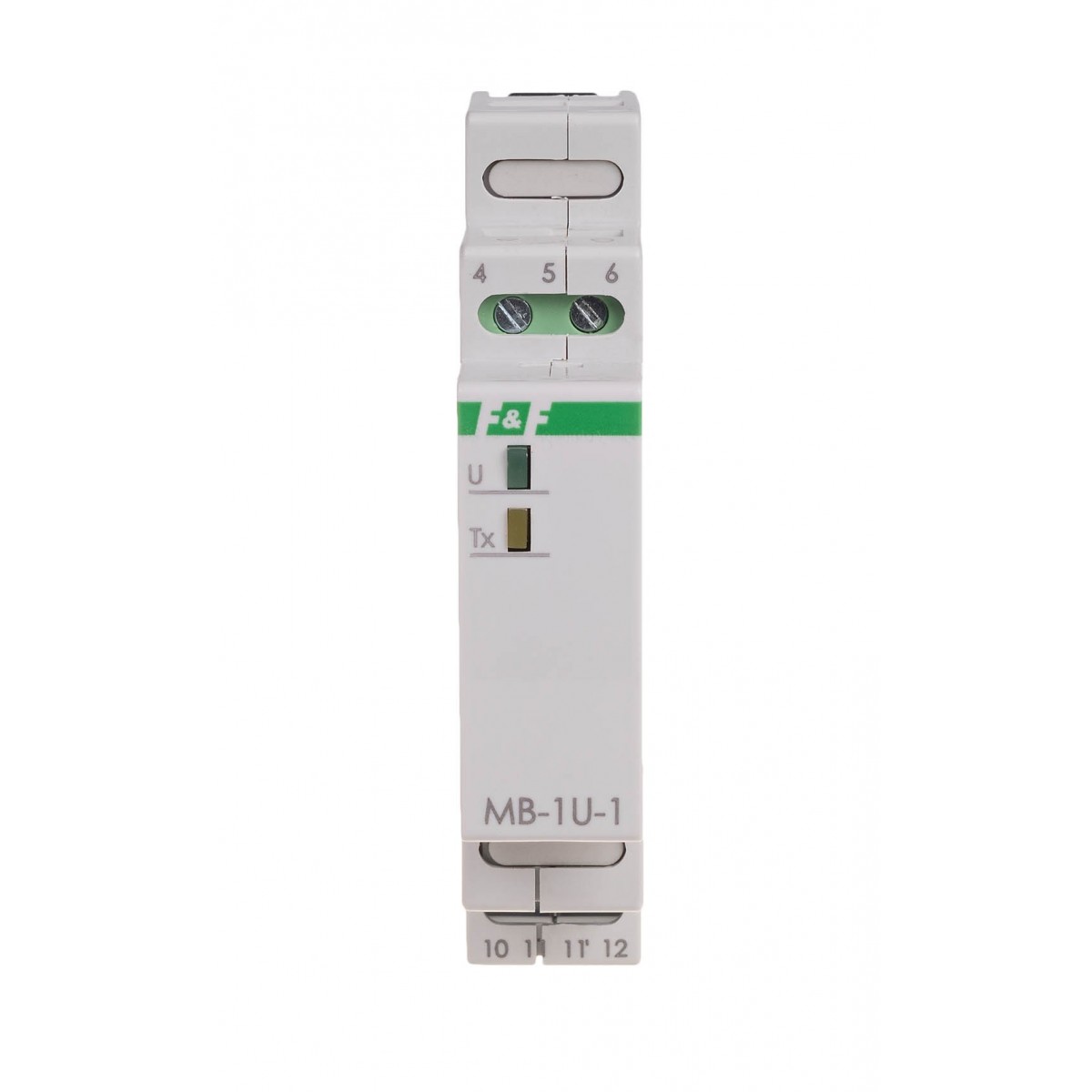

Przetwornik napięcia MB-1U-1 dokonuje ciągłego pomiaru wartości wejściowego napięcia przemiennego lub stałego. Odczyt wartości mierzonego napięcia oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik dokonuje pomiaru wartości skutecznej napięcia TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.

Kanał pomiarowy jest galwanicznie separowany od wejścia zasilającego przetwornik i portu komunikacyjnego RS-485. Port RS-485 nie jest separowany od napięcia zasilania.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485
Program bezpłatny.

Napięcie zasilania: 9÷30 V DC
Napięcie przebicia WE-WY: 3 kV
Porty: RS-485
Protokół komunikacyjny: MODBUS RTU
Typ pracy: SLAVE
Prędkość - ustawiana: 1200÷115200 bit/s
Bity danych: 8
Bity stopu: 1/2
Bity parzystości: EVEN / ODD / NONE
Adres: 1÷247
Maksymalny błąd pomiarowy: 0,5%
Błąd przetwarzania: ±0,5%
Zakres pomiarów TrueRMS - napięcie przemienne AC: 0÷285 V
Zakres pomiarów TrueRMS - napięcie stałe DC: 0÷400 V
Maksymalny pobór prądu: 50 mA
Precyzja odczytu rejestru: 1 V
Częstotliwość próbkowania: 10 Hz
Względna wilgotność powietrza (dla 30°С): 85%
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

Moduł w sieci RS-485

Nastawa adresu sieciowego

Reset ustawień komunikacji

MB-1U-1 instrukcja obsługi (782.4k)

MB config soft (2.32M)

MB-1U-1 schemat CAD dxf (391.7k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Przetwornik
Napięcie zasilania	9÷30 V DC
Napięcie przebicia WE-WY	3 kV
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Typ pracy	SLAVE
Prędkość - ustawiana	1200÷115200 bit/s
Bity danych	8
Bity parzystości	EVEN / ODD / NONE
Adres	1÷247
Błąd przetwarzania	±0,5%
Zakres pomiarów TrueRMS - napięcie przemienne AC	0÷285 V
Zakres pomiarów TrueRMS - napięcie stałe DC	0÷400 V
Maksymalny pobór prądu	50 mA
Precyzja odczytu rejestru	1 V
Częstotliwość próbkowania	10 Hz
Względna wilgotność powietrza (dla 30°С)	85%
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
