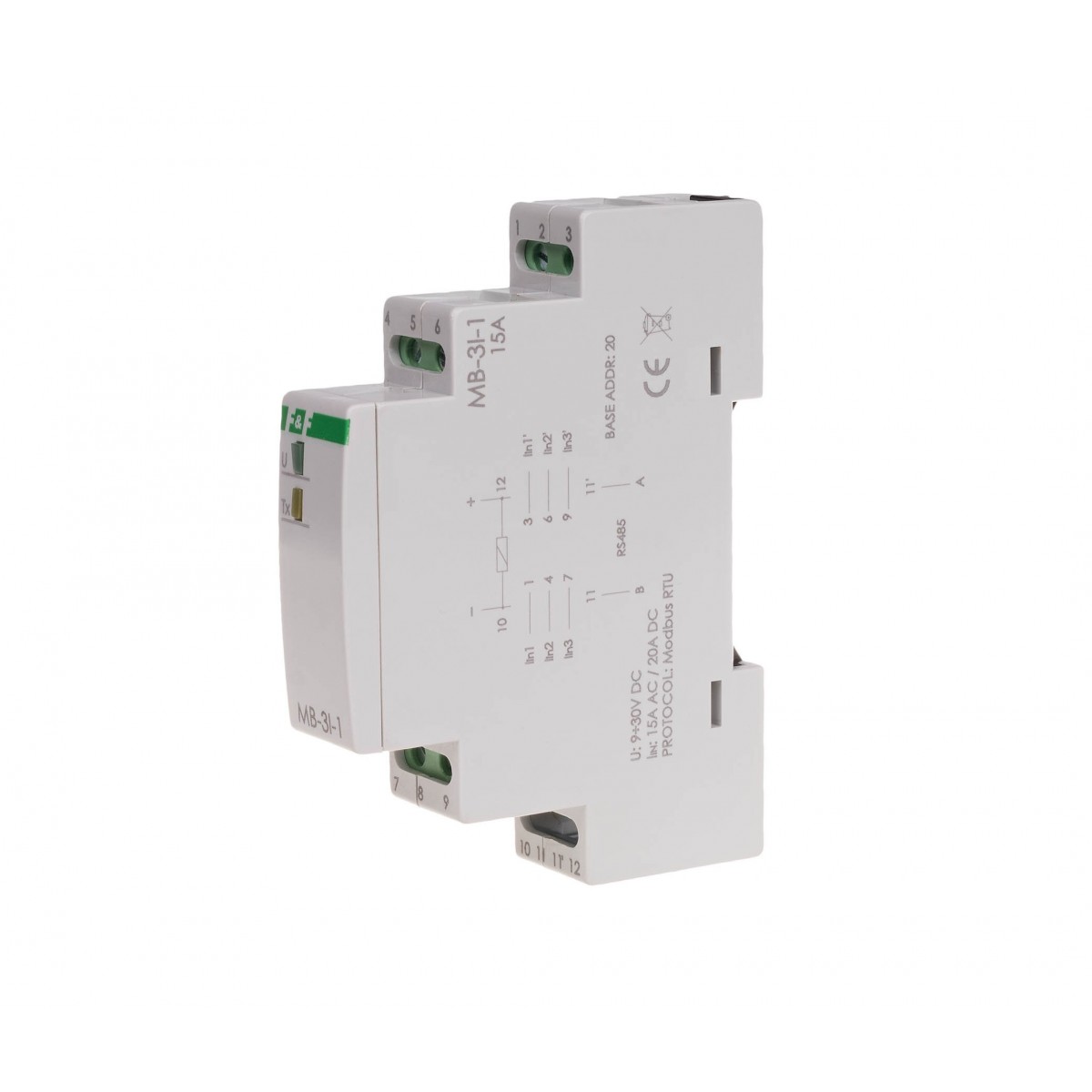

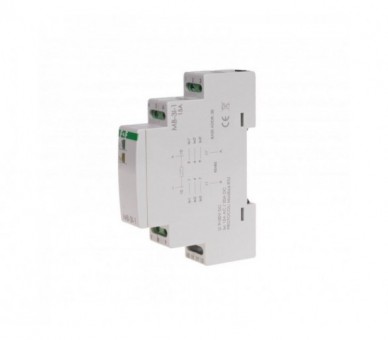

MAX-MB-3I-1-5A przetwornik pomiaru natężenia prądu, trójfazowy, z wyjściem MODBUS RTU F&F

Symbol producenta: MAX-MB-3I-1-5A

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 196

Wysyłka: 1-5 dni roboczych

555,96 zł brutto

Napięcie zasilania 9÷30 V DC Napięcie przebicia WE-WY 2,1 kV Porty RS-485 Protokół komunikacyjny MODBUS RTU Typ pracy SLAVE Prędkość - ustawiana 1200÷115200 bit/s Bity danych 8 Bity stopu 1/2 Bity parzystości EVEN / ODD / NONE Adres 1÷247 Maksymalny błąd pomiarowy ±0,5% Zakres pomiarów TrueRMS/maksymalne napięcie 0÷5 A AC/85 V AC Maksymalny pobór prądu 50 mA Precyzja odczytu rejestru 0,1 A Częstotliwość próbkowania 10 Hz Względna wilgotność powietrza (dla 30°С) 85% Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przetwornik pomiaru natężenia prądu, trójfazowy, z wyjściem MODBUS RTU

Przetwornik natężenia prądu
z wyjściem MODBUS RTU.
Trójfazowy 5 A AC.
Do współpracy z przekładnikami prądowymi.

Przetwornik natężenia prądu MB-3I-1 przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Działanie trójfazowego przetwornika natężenia prądu MB-3I-1

Przetwornik natężenia prądu MB-3I-1 przystosowany jest do współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A.
Moduł dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejścia pomiarowe. Odczyt wartości mierzonego natężenia prądu oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485, za pomocą protokołu komunikacyjnego MODBUS RTU.

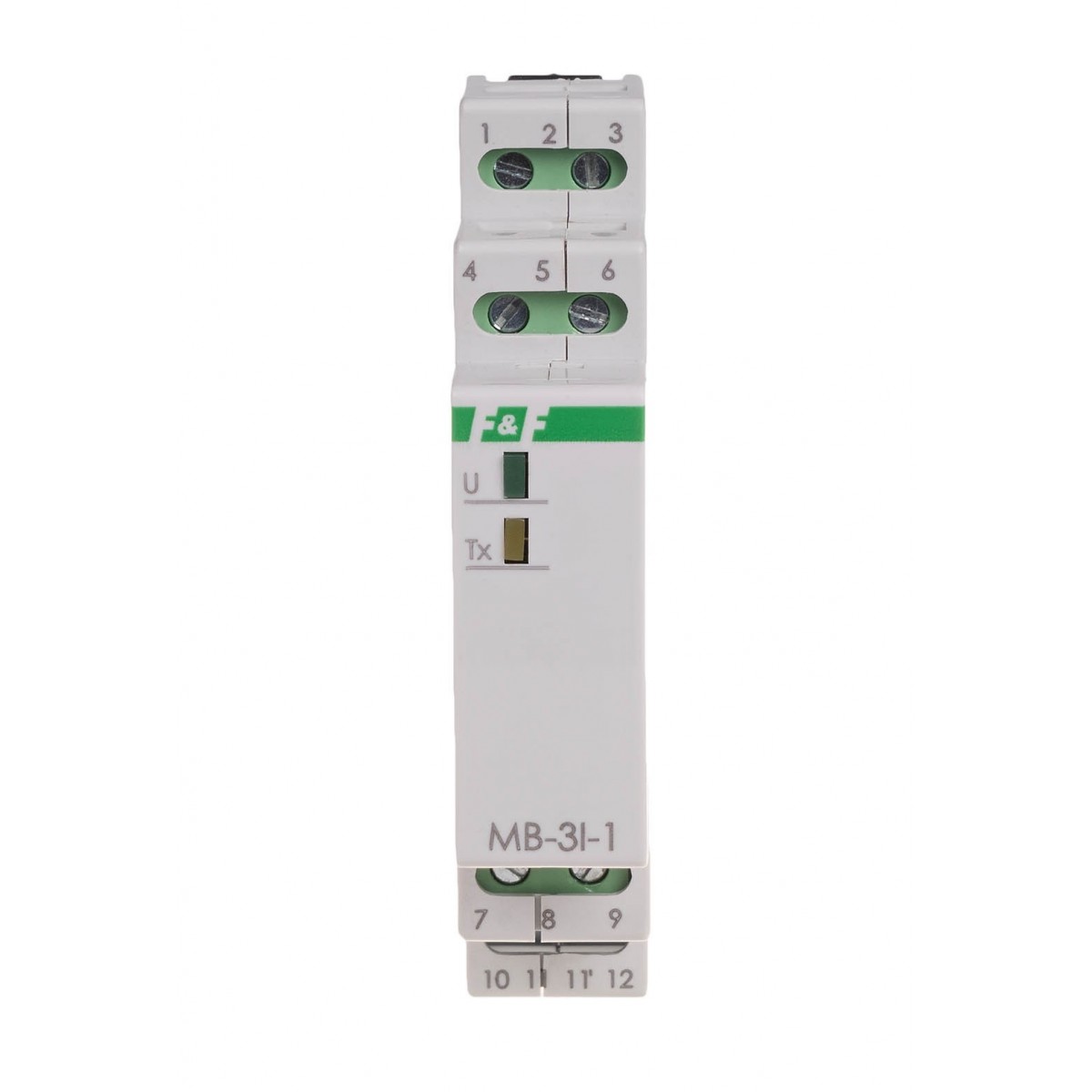

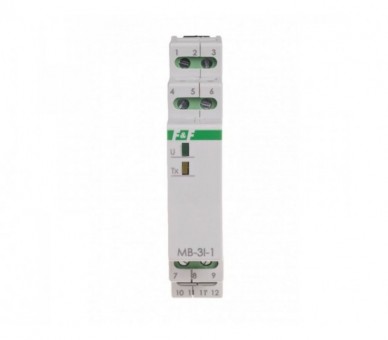

Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.

Reset ustawień komunikacji

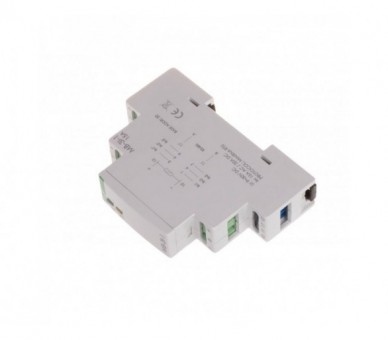

Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485.
Program bezpłatny.

Napięcie zasilania: 9÷30 V DC
Napięcie przebicia WE-WY: 2,1 kV
Porty: RS-485
Protokół komunikacyjny: MODBUS RTU
Typ pracy: SLAVE
Prędkość - ustawiana: 1200÷115200 bit/s
Bity danych: 8
Bity stopu: 1/2
Bity parzystości: EVEN / ODD / NONE
Adres: 1÷247
Maksymalny błąd pomiarowy: ±0,5%
Zakres pomiarów TrueRMS/maksymalne napięcie: 0÷5 A AC/85 V AC
Maksymalny pobór prądu: 50 mA
Precyzja odczytu rejestru: 0,1 A
Częstotliwość próbkowania: 10 Hz
Względna wilgotność powietrza (dla 30°С): 85%
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

Moduł w sieci RS-485

Nastawa adresu sieciowego

Reset ustawień komunikacji

MB config soft (2.32M)

MB-3I-1 5A instrukcja obsługi (796.74k)

MB-3I-1 5A schemat CAD dxf (392.22k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Przetwornik
Napięcie zasilania	9÷30 V DC
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Typ pracy	SLAVE
Prędkość - ustawiana	1200÷115200 bit/s
Bity danych	8
Bity parzystości	EVEN / ODD / NONE
Adres	1÷247
Zakres pomiarów TrueRMS/maksymalne napięcie	0÷5 A AC/85 V AC
Maksymalny pobór prądu	50 mA
Częstotliwość próbkowania	10 Hz
Względna wilgotność powietrza (dla 30°С)	85%
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
