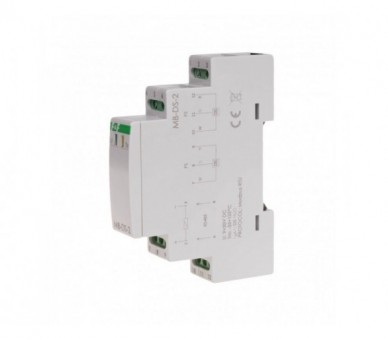

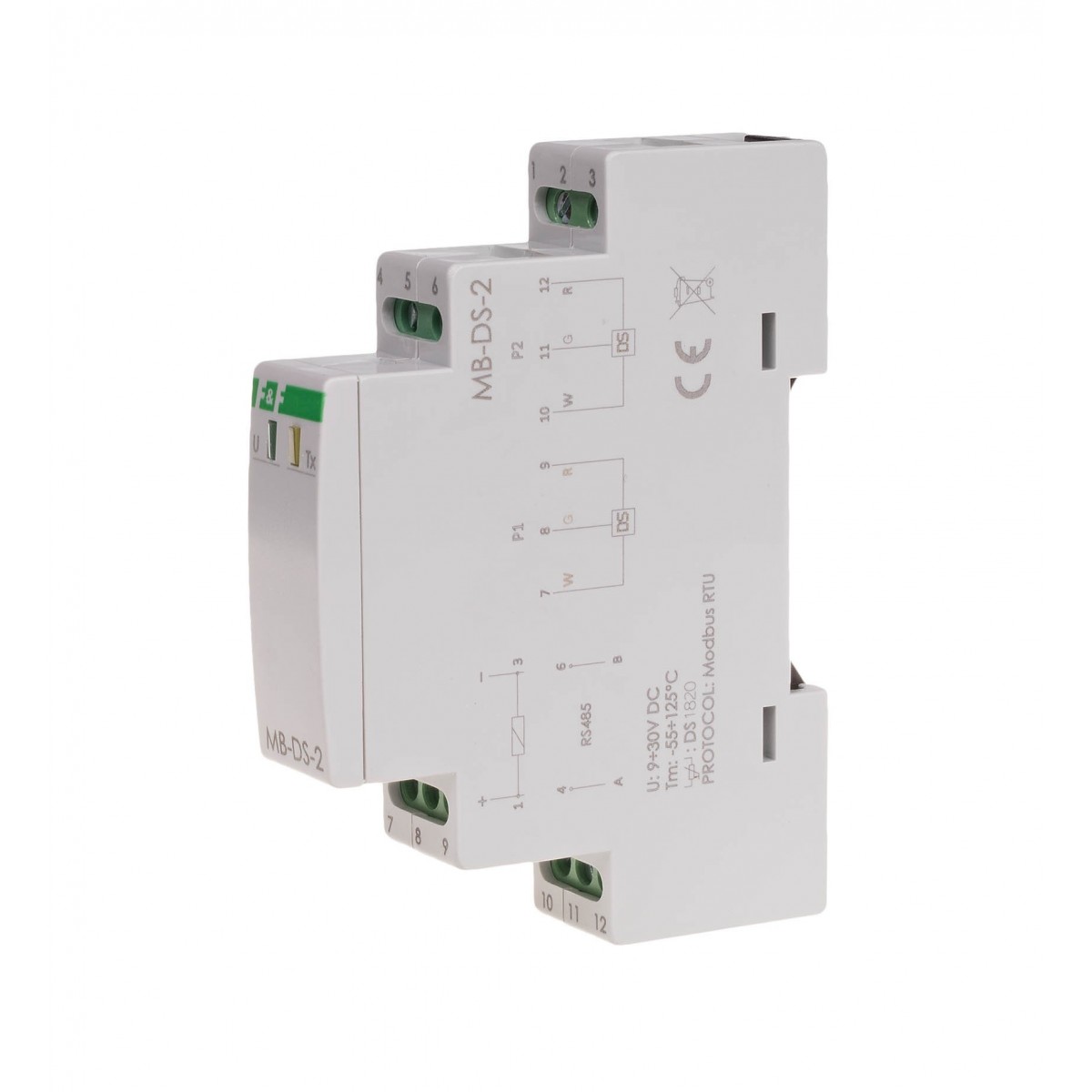

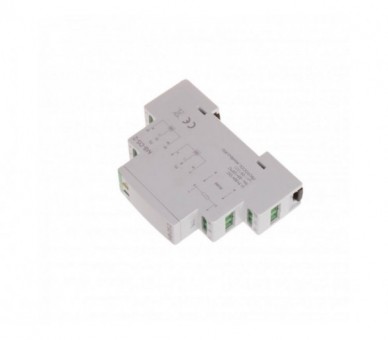

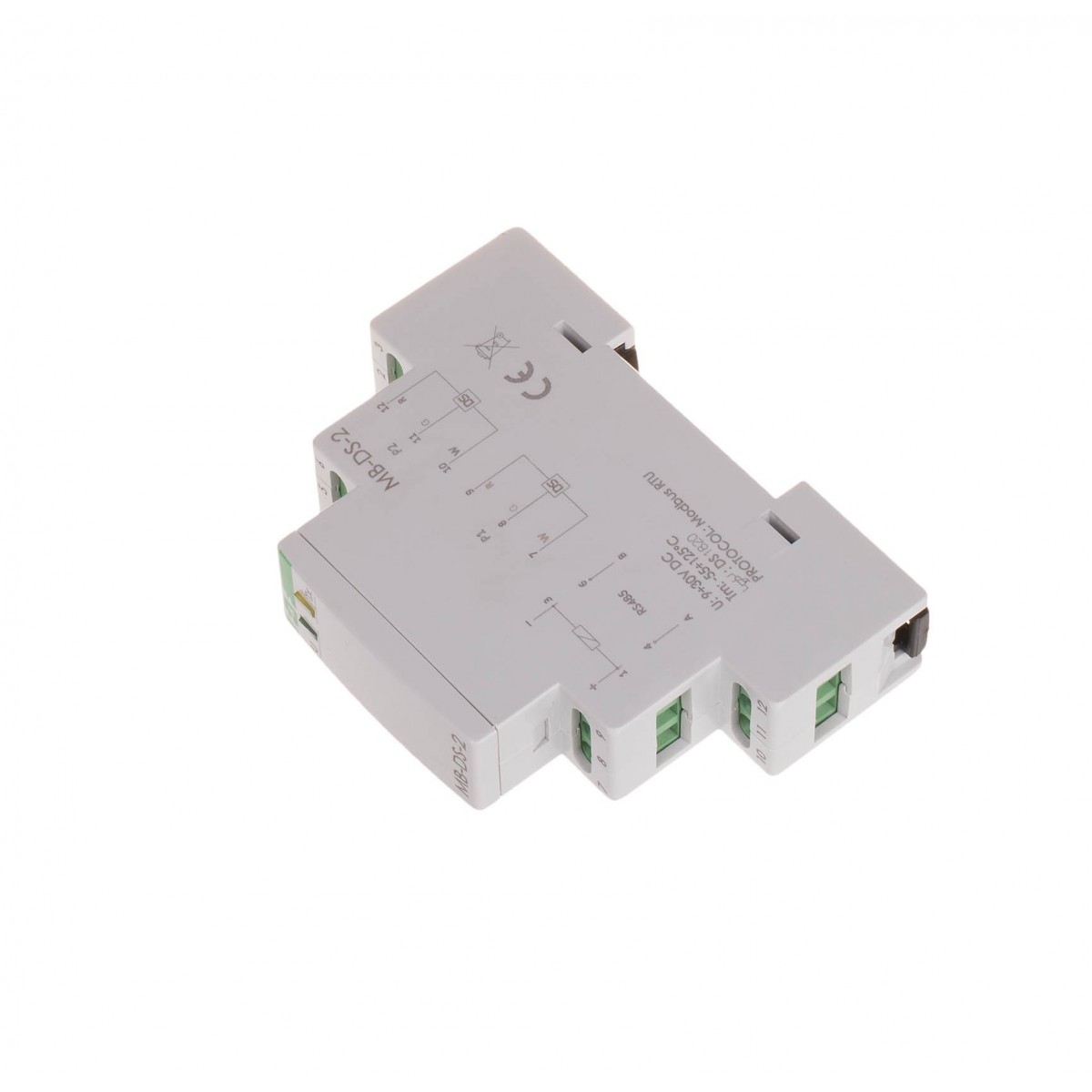

MAX-MB-DS-2 przetwornik pomiaru temperatury z wyjściem MODBUS RTU, dla DS x2, bez sondy F&F

Symbol producenta: MAX-MB-DS-2

Stan: Nowy produkt

Tego towaru nie ma w magazynie

482,16 zł brutto

Napięcie zasilania 9÷30 V DC Zakres pomiarowy -55÷125°C Porty RS-485 Sonda temperatury DS1820 lub DS18B20 Protokół komunikacyjny MODBUS RTU Typ pracy SLAVE Prędkość - ustawiana 1200÷115200 bit/s Bity danych 8 Bity stopu 1 / 1.5 / 2 Bity parzystości EVEN / ODD / NONE Adres 1÷247 Maksymalny błąd pomiarowy ±1°C Maksymalny pobór prądu 40 mA Częstotliwość próbkowania 10 Hz Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,3 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przetwornik pomiaru temperatury z wyjściem MODBUS RTU, dla DS x2, bez sondy

Przetwornik pomiarowy temperatury
2-kanałowy
z wyjściem MODBUS RTU.

Przetwornik pomiarowy temperatury MB-DS-2 przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury DS1820 lub DS18B20 i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Funkcje

2 niezależne kanały pomiarowe
odczyt aktualnej temperatury
odczyt zarejestrowanej temperatury minimalnej i maksymalnej
nastawa czasu uśredniania wyniku pomiarowego
nastawa wartości korekcji wzorcowej

Działanie

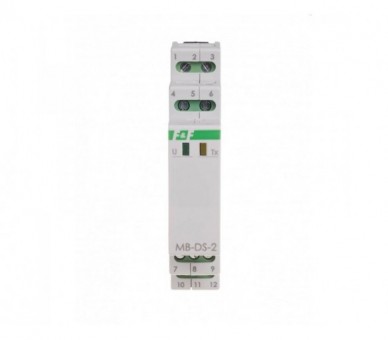

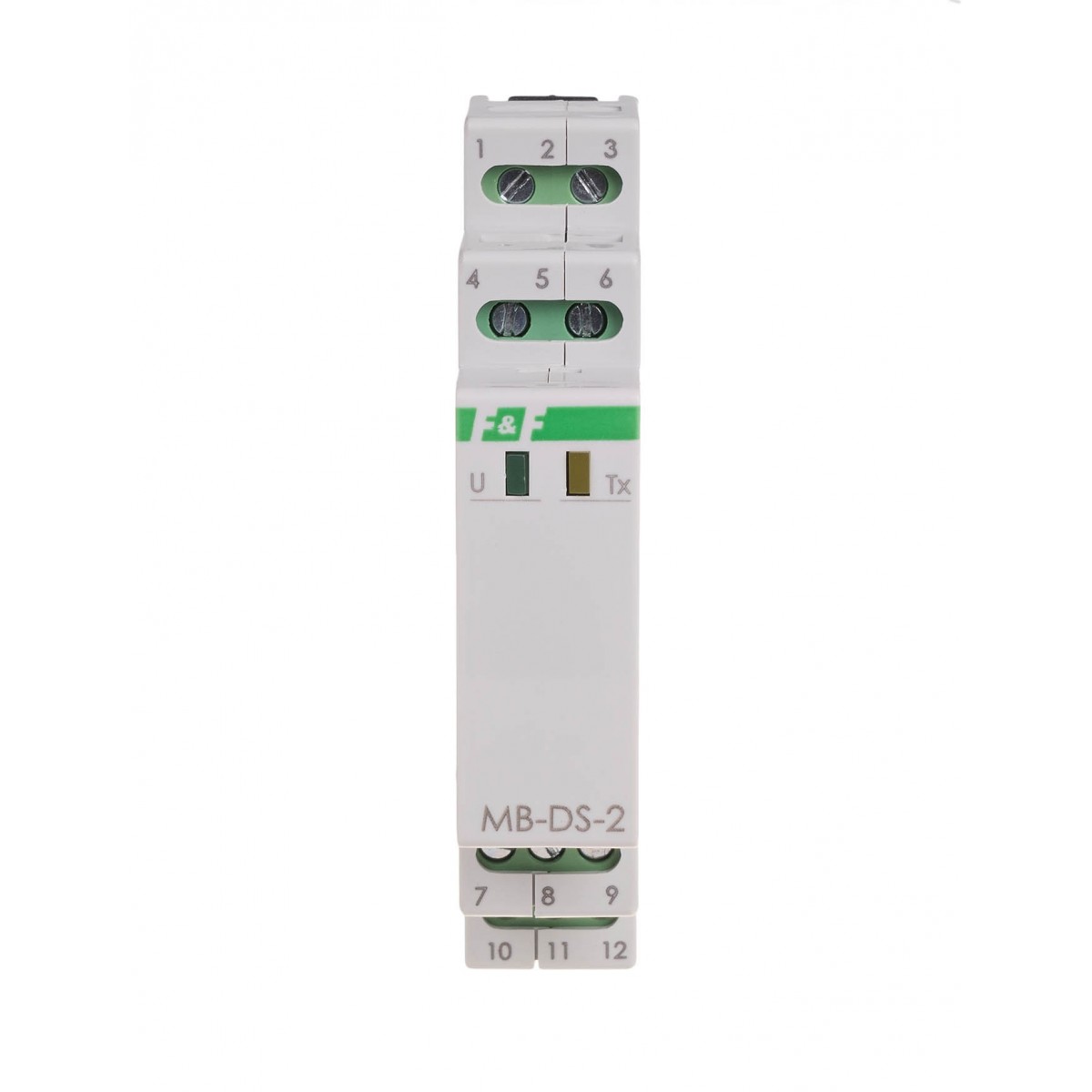

Przetwornik pomiarowy temperatury MB-DS-2 dokonuje ciągłego pomiaru temperatur za pomocą zewnętrznych czujników. Odczyt wartości zarejestrowanych temperatur, nastawę wszystkich parametrów pomiarowych, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik pomiarowy temperatury MB-DS-2 współpracuje z 3-przewodowymi czujnikami cyfrowymi DS1820 lub DS18B20.

Sonda temperatury
Dedykowana sonda temperatury: SDS1. Sonda sprzedawana oddzielnie.

MB Config

Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485.
Program bezpłatny.

Napięcie zasilania: 9÷30 V DC
Zakres pomiarowy: -55÷125°C
Porty: RS-485
Sonda temperatury: DS1820 lub DS18B20
Protokół komunikacyjny: MODBUS RTU
Typ pracy: SLAVE
Prędkość - ustawiana: 1200÷115200 bit/s
Bity danych: 8
Bity stopu: 1 / 1.5 / 2
Bity parzystości: EVEN / ODD / NONE
Adres: 1÷247
Maksymalny błąd pomiarowy: ±1°C
Maksymalny pobór prądu: 40 mA
Częstotliwość próbkowania: 10 Hz
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,3 W
Temperatura pracy: -20÷50°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

Schemat podłączenia

Nastawa adresu sieciowego

MB config soft (2.32M)

MB-DS-2 instrukcja obsługi (737.07k)

MB-DS-2 schemat CAD dxf (389.12k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Przetwornik
Napięcie zasilania	9÷30 V DC
Zakres pomiarowy	-55÷125°C
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Typ pracy	SLAVE
Prędkość - ustawiana	1200÷115200 bit/s
Bity danych	8
Bity stopu	1 / 1.5 / 2
Bity parzystości	EVEN / ODD / NONE
Adres	1÷247
Częstotliwość próbkowania	10 Hz
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,3 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
