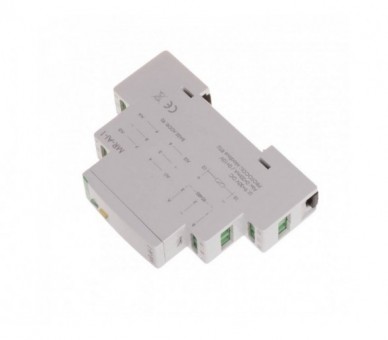

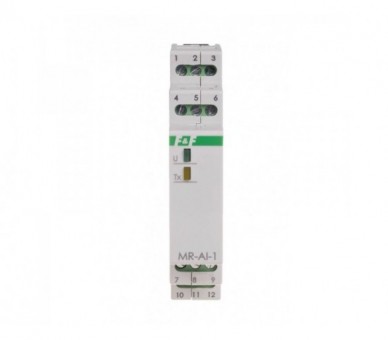

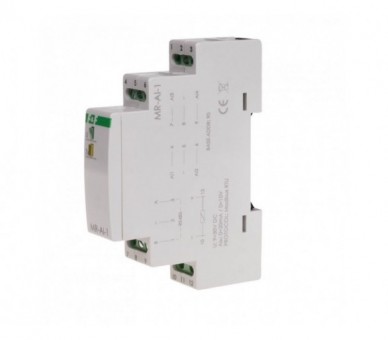

MAX-MR-AI-1 moduł rozszerzeń WEJŚĆ analogowych, z wyjściem MODBUS RTU, 1 moduł F&F

Symbol producenta: MAX-MR-AI-1

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 6

Wysyłka: 1-5 dni roboczych

312,91 zł brutto

Napięcie zasilania 9÷30 V DC Porty RS-485 Protokół komunikacyjny MODBUS RTU Typ pracy SLAVE Prędkość - ustawiana 1200÷115200 bit/s Bity danych 8 Bity stopu 1/2 Bity parzystości EVEN / ODD / NONE Adres 1÷247 Maksymalny błąd pomiarowy 0,5% Maksymalny pobór prądu 30 mA Ilość wejść analogowych 4 Typ wejść/zakres - prądowe 0÷20 mA Typ wejść/zakres - napięciowe 0÷10 V Rezystancja wejścia napięciowego 110 kΩ Rezystancja wejścia prądowego 47 Ω Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 1 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Moduł rozszerzeń WEJŚĆ analogowych, z wyjściem MODBUS RTU, 1 moduł

Moduł wejść analogowych z wyjściem MODBUS RTU.

Zewnętrzne urządzenie rozszerzające wejścia analogowe sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Działanie modułu wejść analogowych MR-AI-1

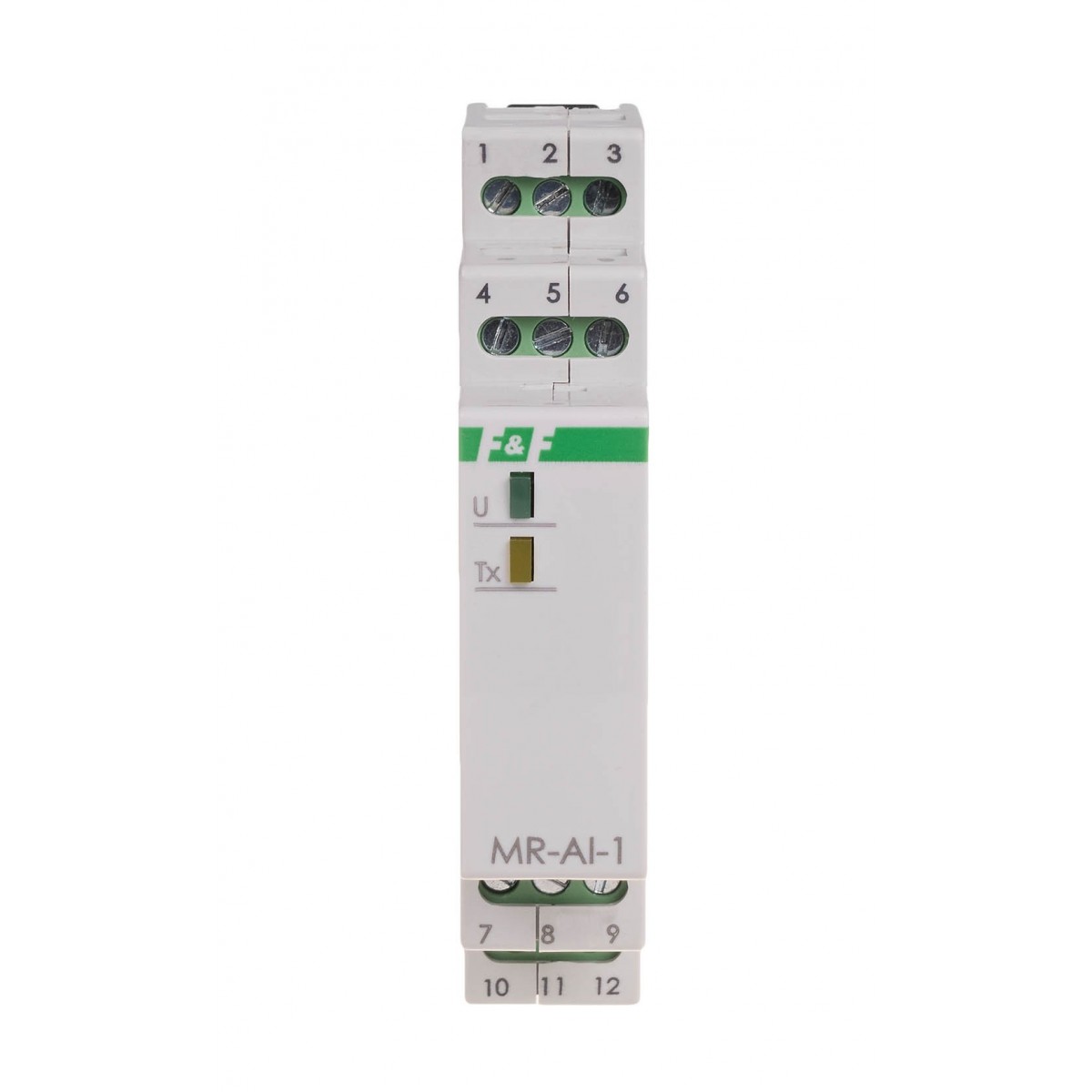

Moduł posiada cztery uniwersalne wejścia analogowe. Typ wejścia zgodny ze standardem 0÷10 V (napięciowe U) lub 4÷20 mA (prądowe I) ustala się za pomocą wewnętrznych zworek. Moduł dokonuje ciągłego pomiaru wartości wejściowych prądu i napięcia na wszystkich wejściach bez względu na konfigurację sprzętową typów wejść (położenie zworek). Jednakże poprawnie mierzone będą te wartości wejściowe dla jakich te wejścia skonfigurowano. Wartości wejściowych prądów lub napięć oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485

Program bezpłatny.

Napięcie zasilania: 9÷30 V DC
Porty: RS-485
Protokół komunikacyjny: MODBUS RTU
Typ pracy: SLAVE
Prędkość - ustawiana: 1200÷115200 bit/s
Bity danych: 8
Bity stopu: 1/2
Bity parzystości: EVEN / ODD / NONE
Adres: 1÷247
Maksymalny błąd pomiarowy: 0,5%
Maksymalny pobór prądu: 30 mA
Ilość wejść analogowych: 4
Typ wejść/zakres - prądowe: 0÷20 mA
Typ wejść/zakres - napięciowe: 0÷10 V
Rezystancja wejścia napięciowego: 110 kΩ
Rezystancja wejścia prądowego: 47 Ω
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 1 W
Temperatura pracy: -20÷50°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

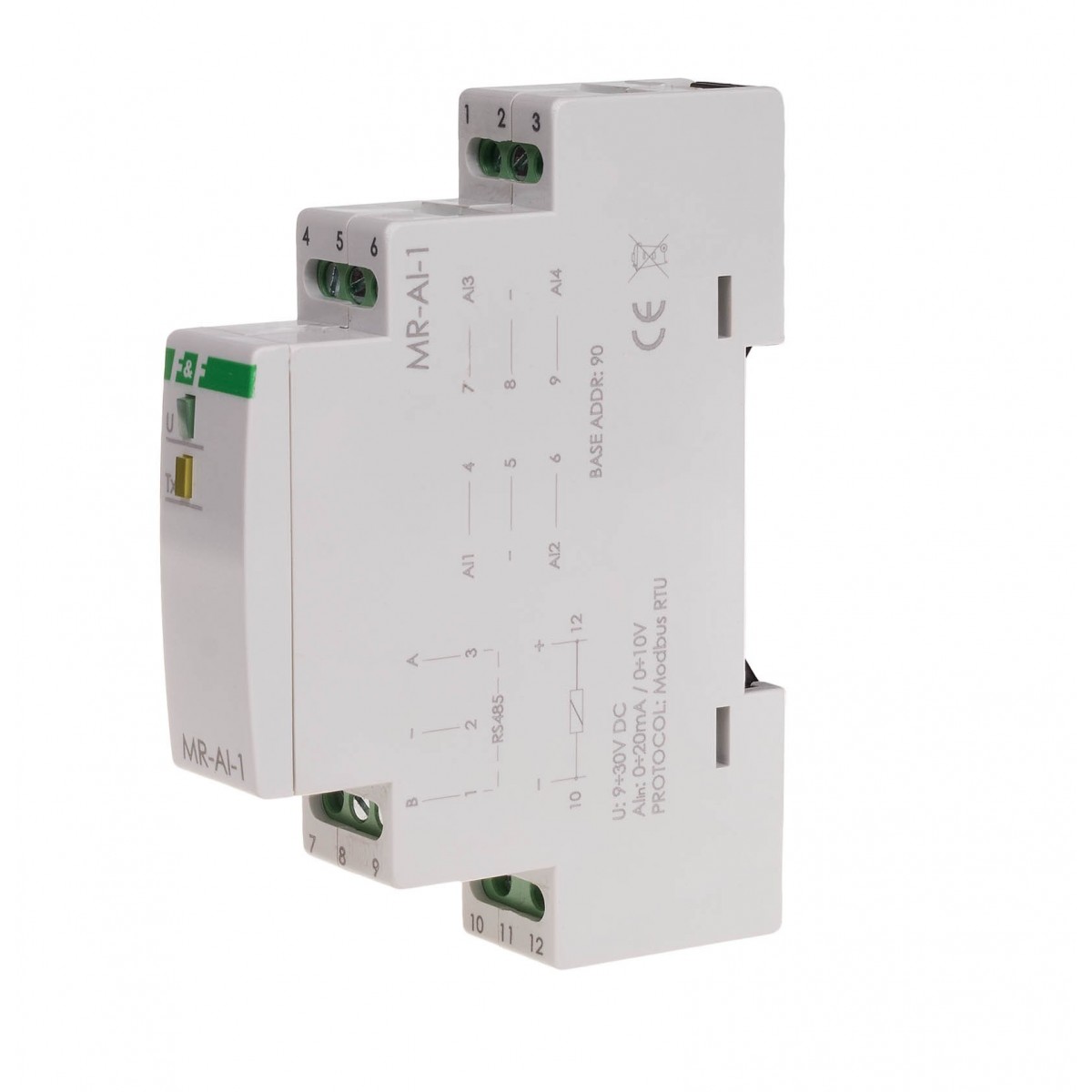

MR-AI-1 opis we/wy

Schemat poglądowy połączeń przetworników analogowych różnego typu

Moduł w sieci RS-485

Nastawa adresu sieciowego

Reset ustawień komunikacji

MR-AI-1 instrukcja obsługi (842.97k)

MB config soft (2.32M)

MR-AI-1 schemat CAD dxf (389.59k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Moduł rozszerzeń
Napięcie zasilania	9÷30 V DC
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Typ pracy	SLAVE
Prędkość - ustawiana	1200÷115200 bit/s
Bity danych	8
Bity parzystości	EVEN / ODD / NONE
Adres	1÷247
Ilość wejść analogowych	4
Typ wejść/zakres - prądowe	0÷20 mA
Typ wejść/zakres - napięciowe	0÷10 V
Rezystancja wejścia napięciowego	110 kΩ
Rezystancja wejścia prądowego	47 Ω
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	1 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
