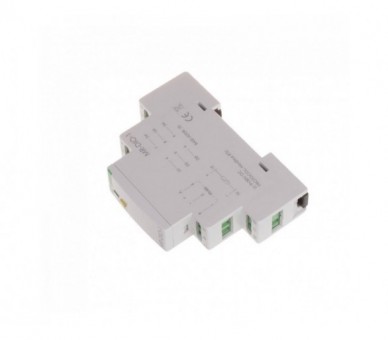

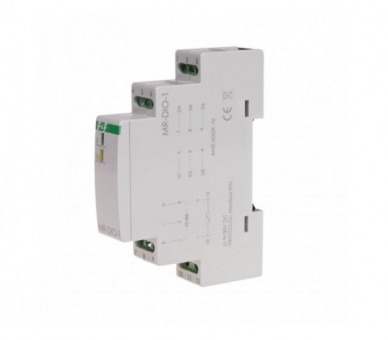

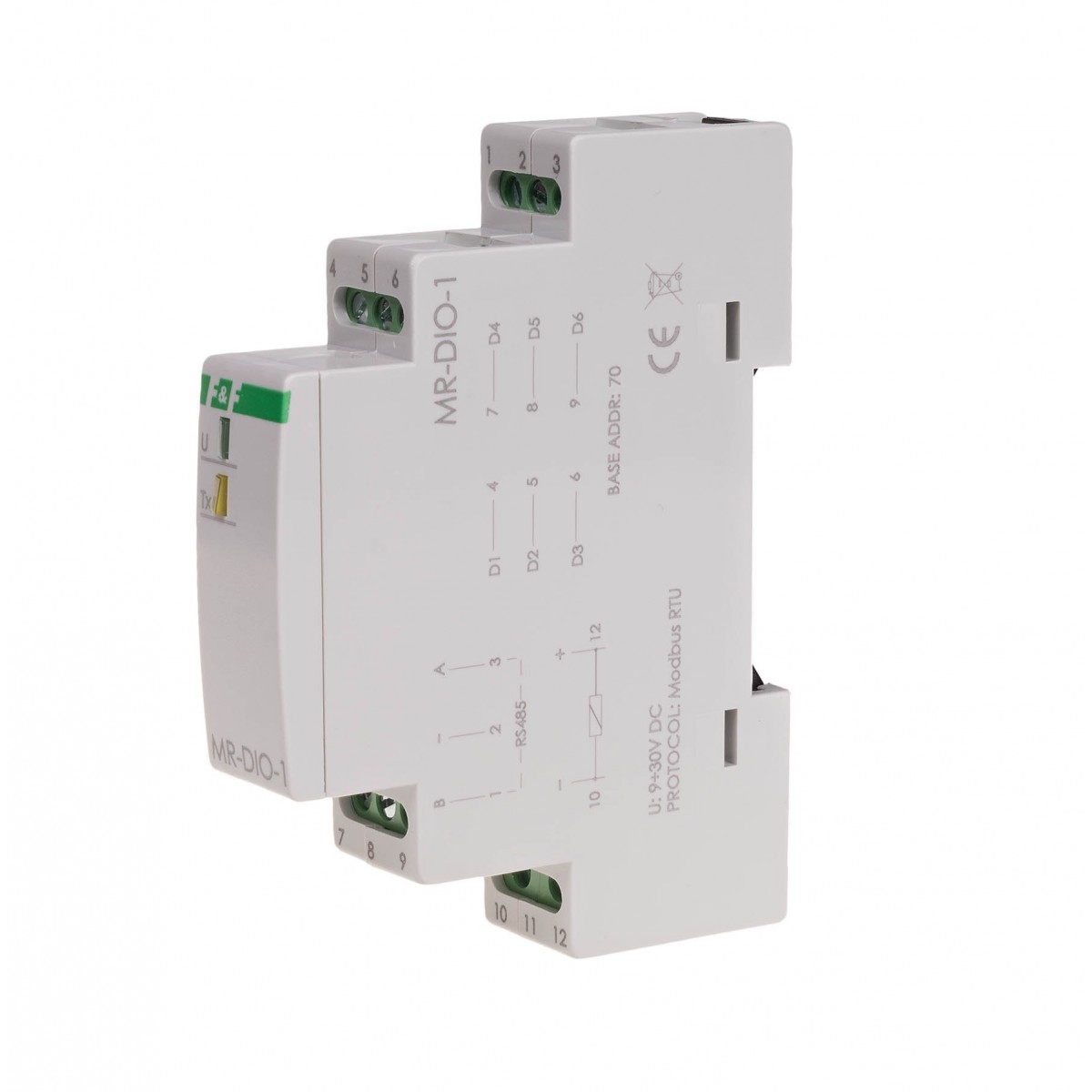

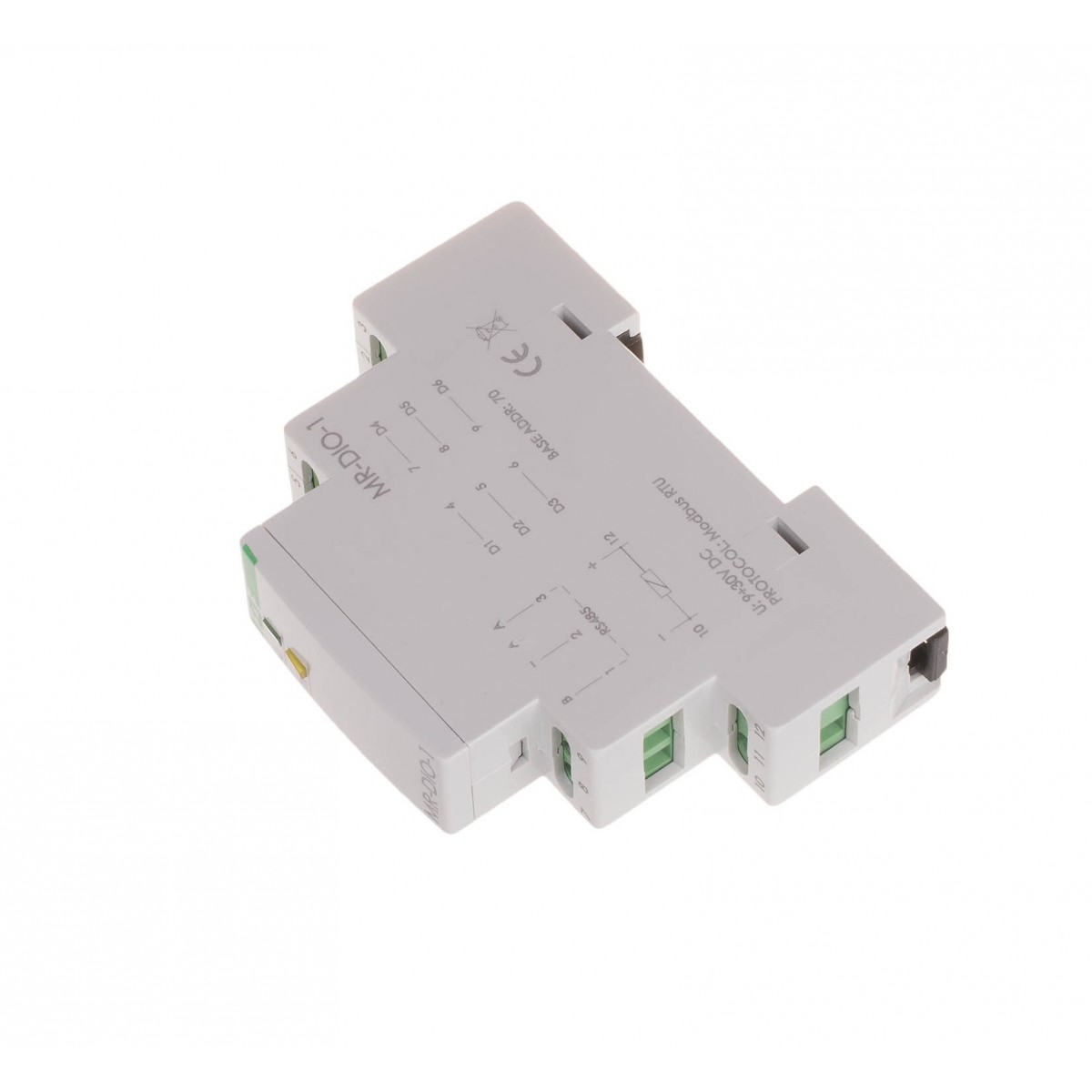

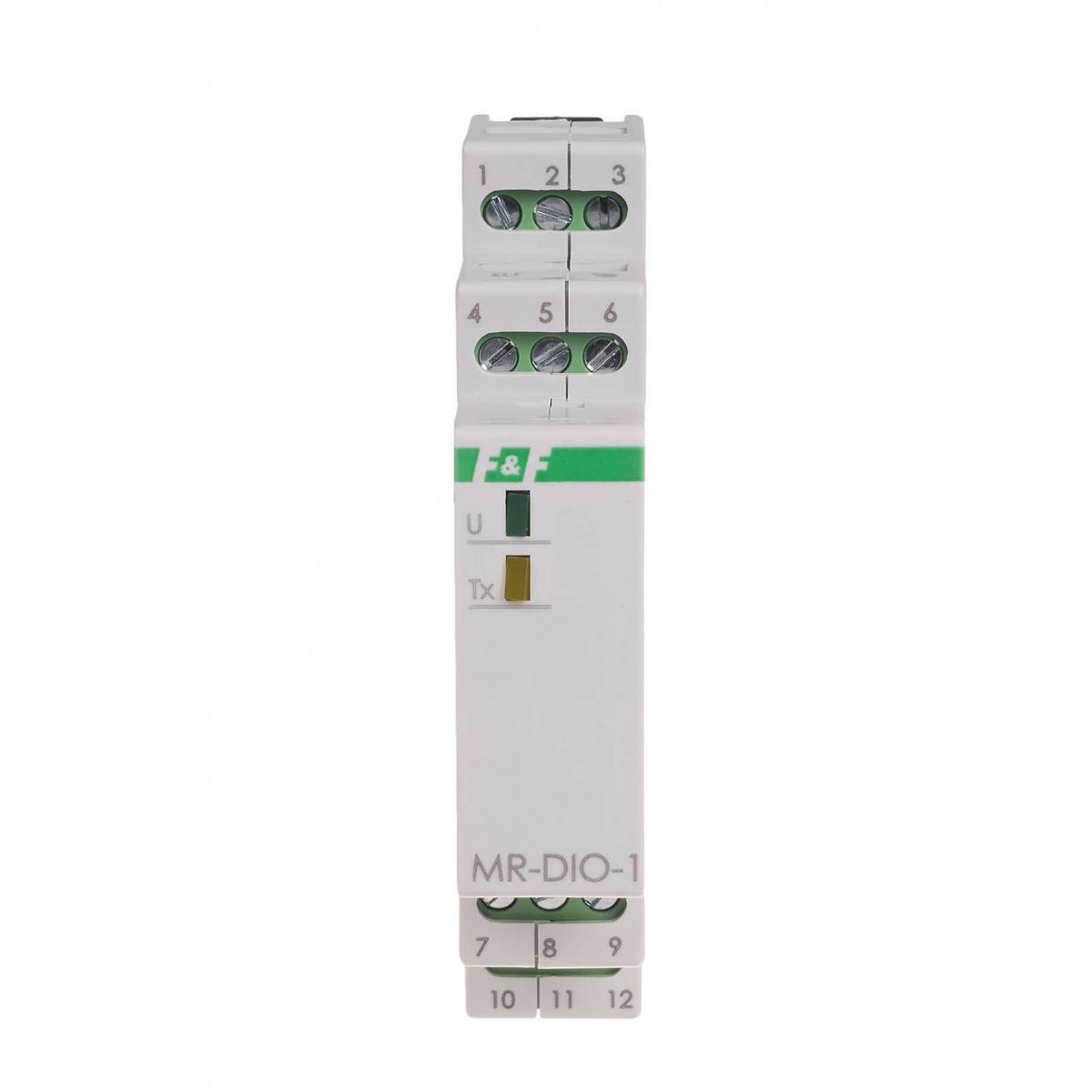

Max-MR-DIO-1 Moduł rozszerzeń wejść/wyjść cyfrowych F&F

Symbol producenta: Max-MR-DIO-1

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 1

Wysyłka: 1-5 dni roboczych

Uwaga: ostatnie sztuki!

263,71 zł brutto

Napięcie zasilania 9÷30 V DC Porty RS-485 Protokół komunikacyjny MODBUS RTU Prędkość - ustawiana 1200÷115200 bit/s Bity danych 8 Bity stopu 1/2 Bity parzystości EVEN / ODD / NONE Adres 1÷247 Maksymalny pobór prądu 25 mA Ilość kontaktów DI/DO 6 Napięcie kontaktu 50 V Prąd roboczy kontaktu - stały 100 mA Prąd roboczy kontaktu - impulsowy (20%) 200 mA Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,5 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Moduł rozszerzeń wejść/wyjść cyfrowych

Moduł we/wy z wyjściem MODBUS RTU.
Moduł MR-DIO-1 służy jako zewnętrzne urządzenie rozszerzające cyfrowe wejścia lub wyjścia sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS 485 zgodnie z protokołem MODBUS RTU.

Jak działa moduł rozszerzeń MR-DIO-1

Moduł MR-DIO-1 posiada 6 uniwersalnych kontaktów. Każdy z kontaktów w zależności od sposobu jego podłączenia może stanowić wejście lub wyjście cyfrowe.
Wejście cyfrowe, traktowane jako "styk bezpotencjałowy", realizowane jest poprzez zamknięcie obwodu tego wejścia do "minusa" napięcia zasilania modułu.
Wyjście cyfrowe, traktowane jako "otwarty kolektor", realizowane jest poprzez zamknięcie obwodu tego wyjścia do "plusa" napięcia zasilania modułu.
Moduł posiada funkcję zapisu stanu wyjść w nieulotnej pamięci lokalnej. Po każdorazowym załączeniu zasilania modułu wyjścia zostaną przywrócone do zapisanego stanu.
Odczyt stanu kontaktów, ustawienie ich stanu oraz nastawę wszystkich parametry komunikacji i wymiany danych realizujemy poprzez port RS485 za pomocą protokołu komunikacyjnego MODBUS RTU.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485

Program bezpłatny.

Napięcie zasilania: 9÷30 V DC
Porty: RS-485
Protokół komunikacyjny: MODBUS RTU
Prędkość - ustawiana: 1200÷115200 bit/s
Bity danych: 8
Bity stopu: 1/2
Bity parzystości: EVEN / ODD / NONE
Adres: 1÷247
Maksymalny pobór prądu: 25 mA
Ilość kontaktów DI/DO: 6
Napięcie kontaktu: 50 V
Prąd roboczy kontaktu - stały: 100 mA
Prąd roboczy kontaktu - impulsowy (20%): 200 mA
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,5 W
Temperatura pracy: -20÷50°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

MR-DIO-1 schemat

Schemat poglądowy realizacji podłączeń WE/WY

Moduł w sieci RS-485

Nastawa adresu sieciowego

Reset ustawień komunikacji

MR-DIO-1 instrukcja obsługi (814.04k)

MB config soft (2.32M)

MR-DIO-1 schemat CAD dxf (389.59k)

AC AH AV AT MB MR RM deklaracja CE 2023 (180.11k)

Rodzaj	Moduł rozszerzeń
Napięcie zasilania	9÷30 V DC
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Prędkość - ustawiana	1200÷115200 bit/s
Bity danych	8
Bity parzystości	EVEN / ODD / NONE
Adres	1÷247
Maksymalny pobór prądu	25 mA
Ilość kontaktów DI/DO	6
Napięcie kontaktu	50 V
Prąd roboczy kontaktu - stały	100 mA
Prąd roboczy kontaktu - impulsowy (20%)	200 mA
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,5 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
