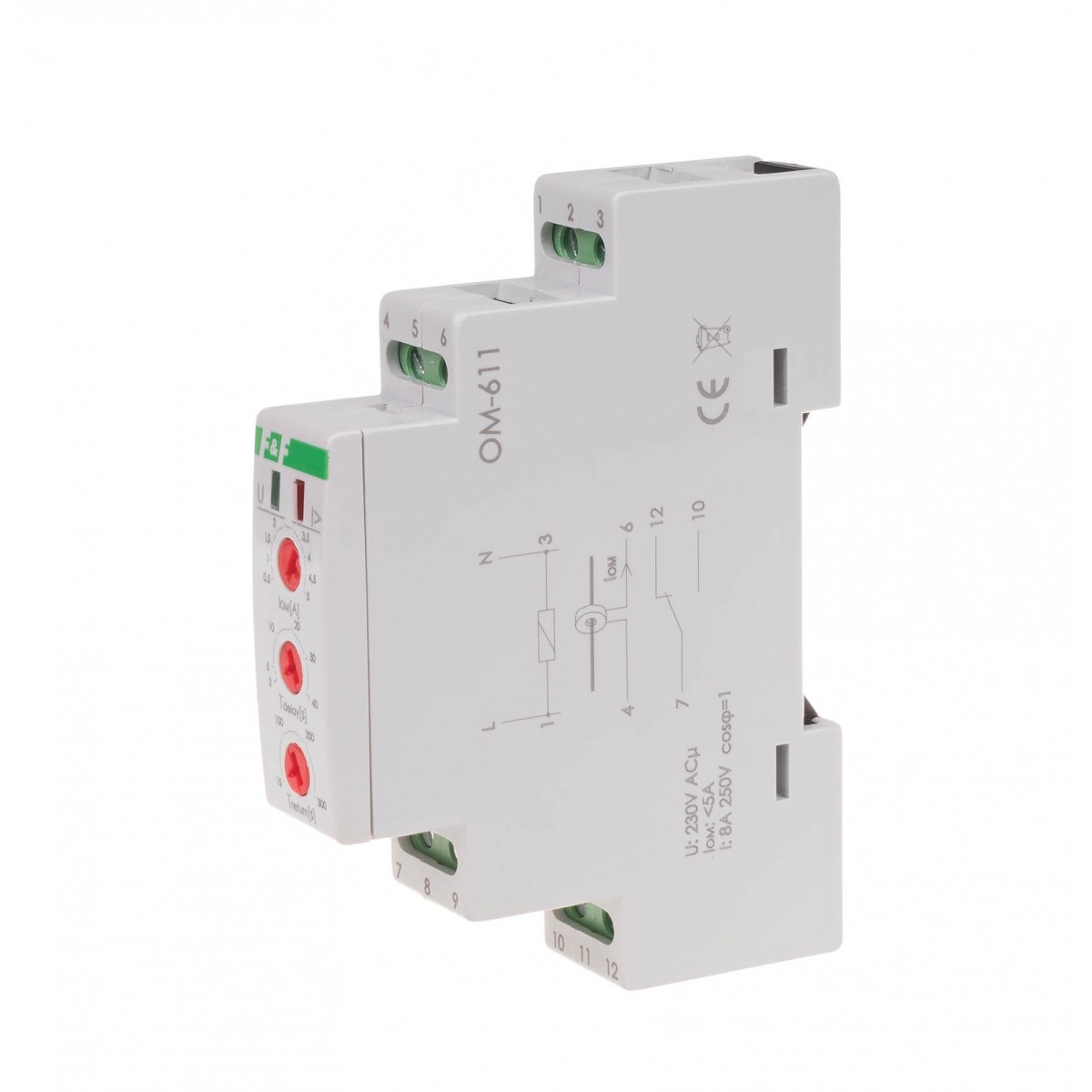

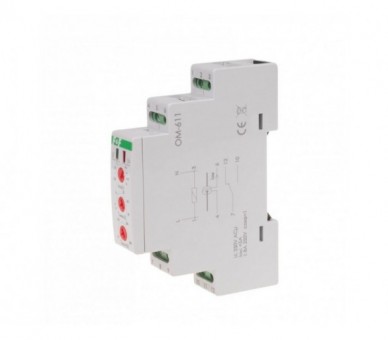

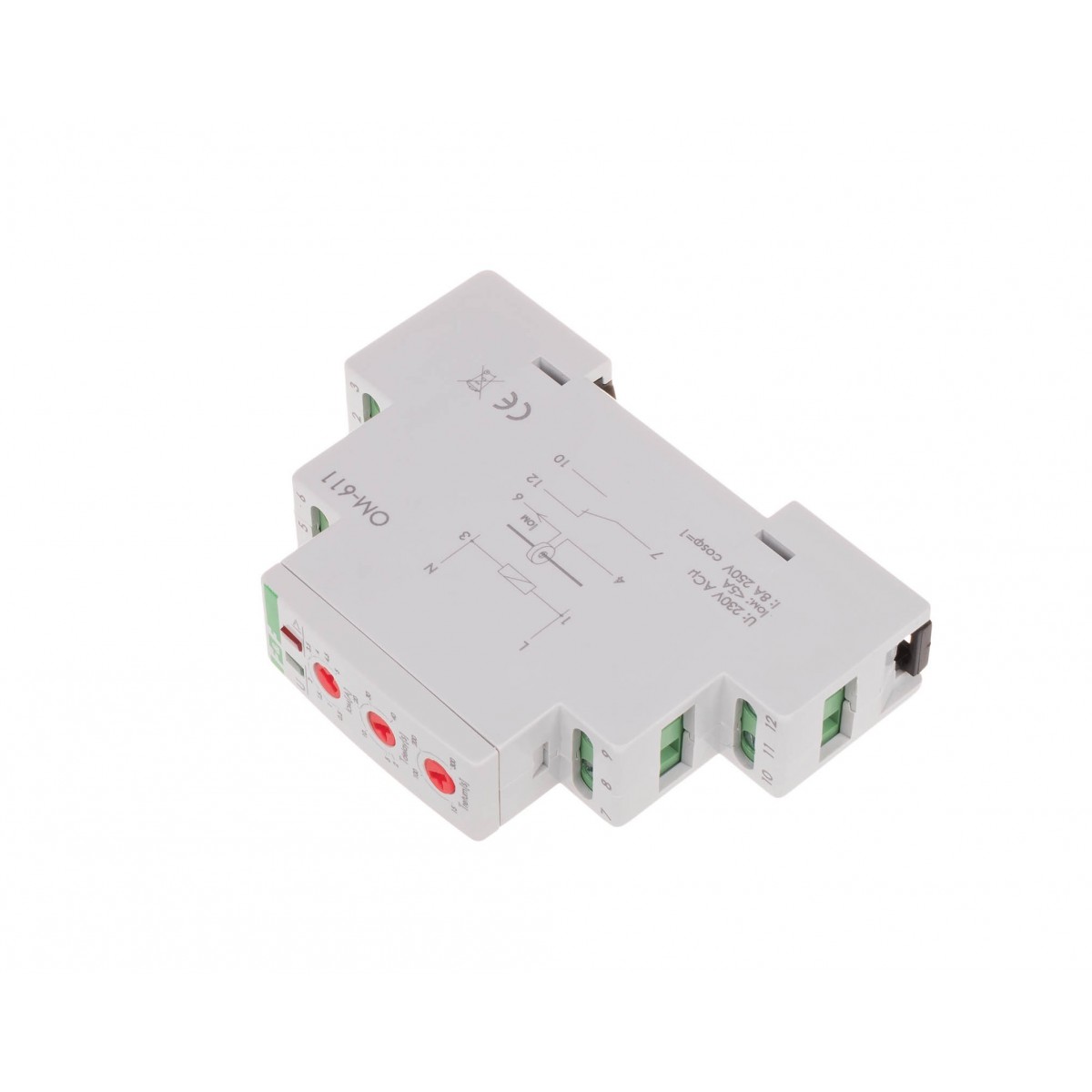

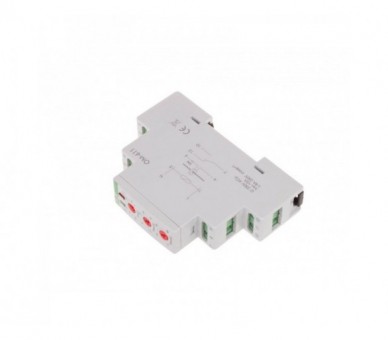

OM-611 ogranicznik mocy, montaż na szynie DIN F&F

Symbol producenta: OM-611

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 8

Wysyłka: 1-5 dni roboczych

106,31 zł brutto

Napięcie zasilania 230 V AC Maksymalny prąd obciążenia AC-1 8 A Element wykonawczy przekaźnik Konfiguracja styków 1 × NO/NC Separacja styku TAK Próg zadziałania - regulowany 0,5÷5 A Opóźnienie zadziałania - regulowane 2÷40 s Czas powrotu zasilania - regulowany 15÷300 s Histereza powrotu zasilania 2% Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Ogranicznik mocy, montaż na szynie DIN

Ogranicznik poboru mocy z regulowanym czasem zadziałania i powrotu.
Do współpracy z przekładnikiem prądowym.

Ogranicznik poboru mocy OM-611 odłączy zasilanie obwodu instalacji jednofazowej w przypadku przekroczenia ustalonej wartości mocy pobieranej przez odbiorniki w obwodzie pomiarowym przekaźnika.

Działanie
Ogranicznik przystosowany jest do współpracy z przekładnikiem prądowym, którego obwód pierwotny podłączony jest do obwódu mierzonego, a wyjście do zacisków pomiarowych OM, co pozwala na kontrolowanie obwodów o dowolnej obciążalności i ustawienie rzeczywistego progu zadziałania przekaźnika wyższe niż 5 A (IOM). Zakres mierzonego prądu będzie zależny od przekładni przekładnika np. od 5 A do 50 A przy przekładni 10:1 dla przekładnika 50/5 A.

Prąd wejścia pomiarowego 4-6 nie może przekraczać 5 A.

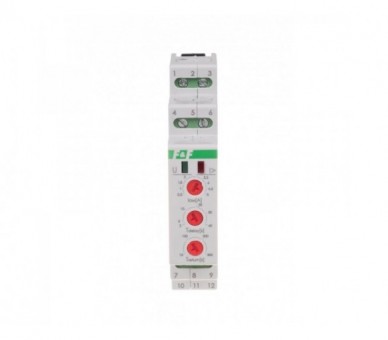

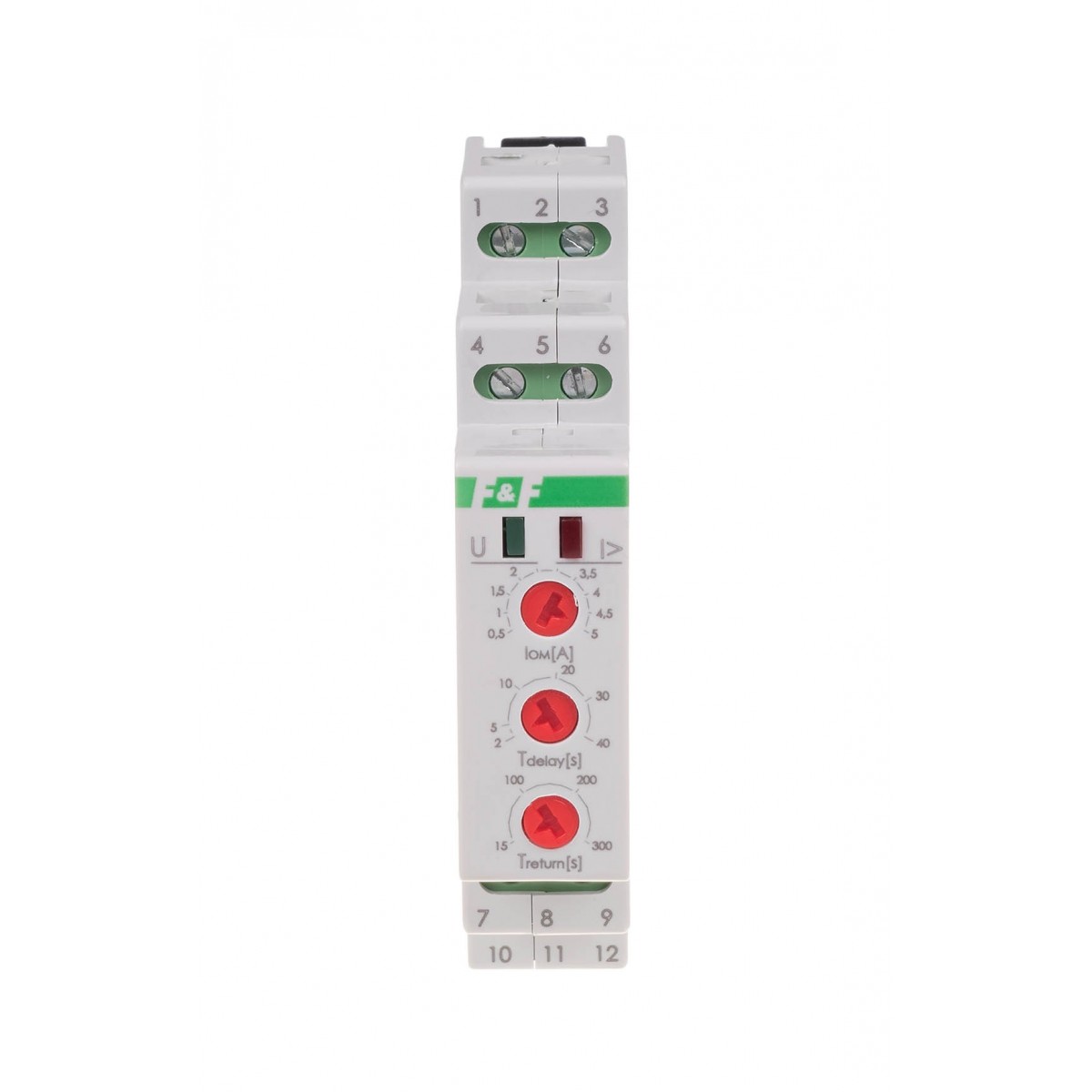

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej (U). Gdy prąd w obwodzie mierzonym jest niższy od ustawionego progu przełączenia IOM styk zostanie zamknięty (pozycja 7-10). Przekroczenie ustawionego progu w obwodzie mierzonym sygnalizowane jest pulsacyjnym świeceniem LED czerwonej I>. Po nastawionym czasie Tdelay styk zostanie otwarty (pozycja 7-12). Styk zostanie zamknięty automatycznie po nastawionym czasie Treturn. Jeżeli wartość prądu w obwodzie mierzonym nadal będzie większa od ustawionego progu, to nastąpi ponowne otwarcie styku.

Napięcie zasilania: 230 V AC
Maksymalny prąd obciążenia AC-1: 8 A
Element wykonawczy: przekaźnik
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Próg zadziałania - regulowany: 0,5÷5 A
Opóźnienie zadziałania - regulowane: 2÷40 s
Czas powrotu zasilania - regulowany: 15÷300 s
Histereza powrotu zasilania: 2%
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

OM-611 instrukcja obsługi (679.04k)

OM-611 schemat CAD dxf (409.43k)

PR OM OMS deklaracja CE 2023 (179.79k)

Rodzaj	Ogranicznik mocy
Napięcie zasilania	230 V AC
Maksymalny prąd obciążenia AC-1	8 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Opóźnienie zadziałania - regulowane	2÷40 s
Czas powrotu zasilania - regulowany	15÷300 s
Histereza powrotu zasilania	2%
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
