Przeznaczenie

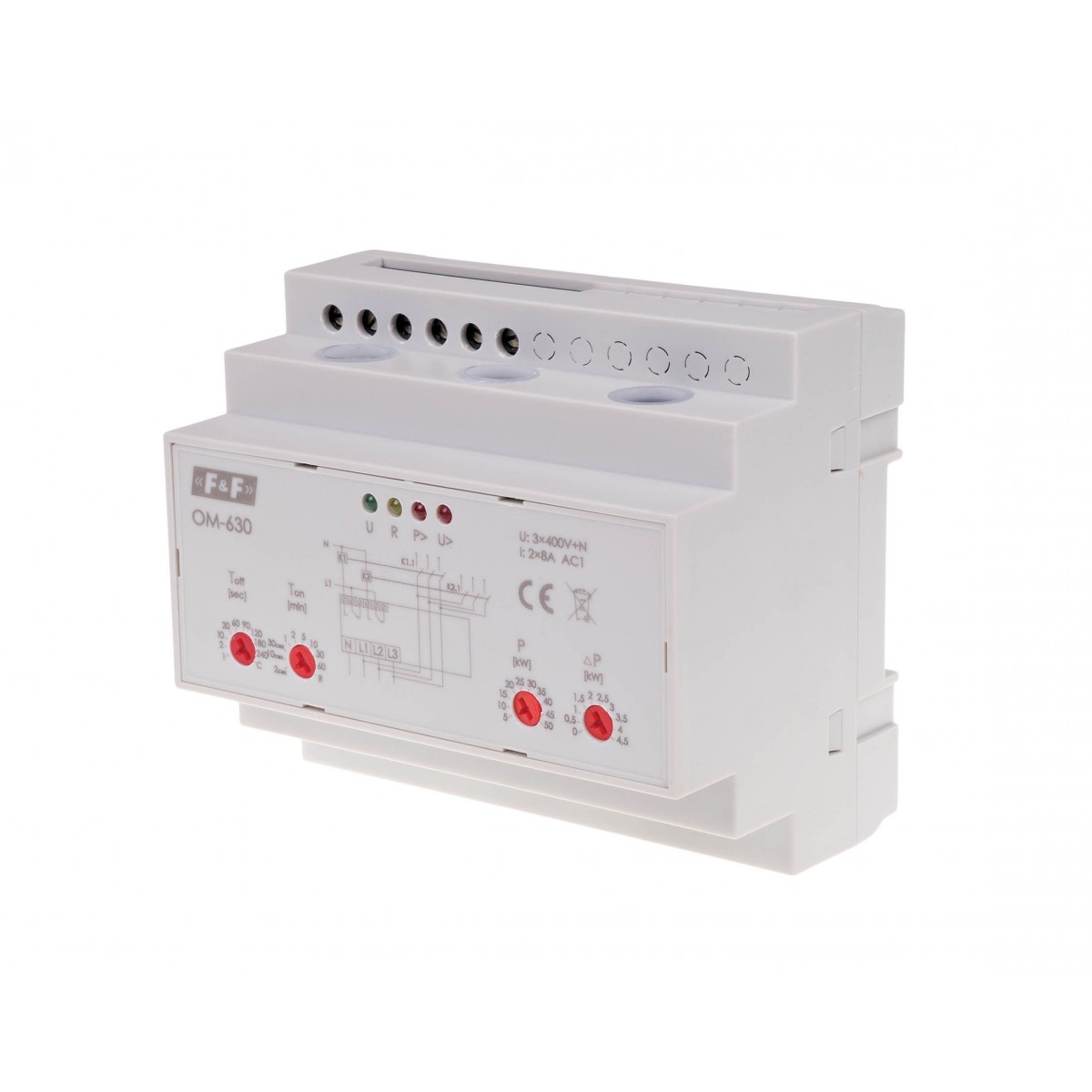

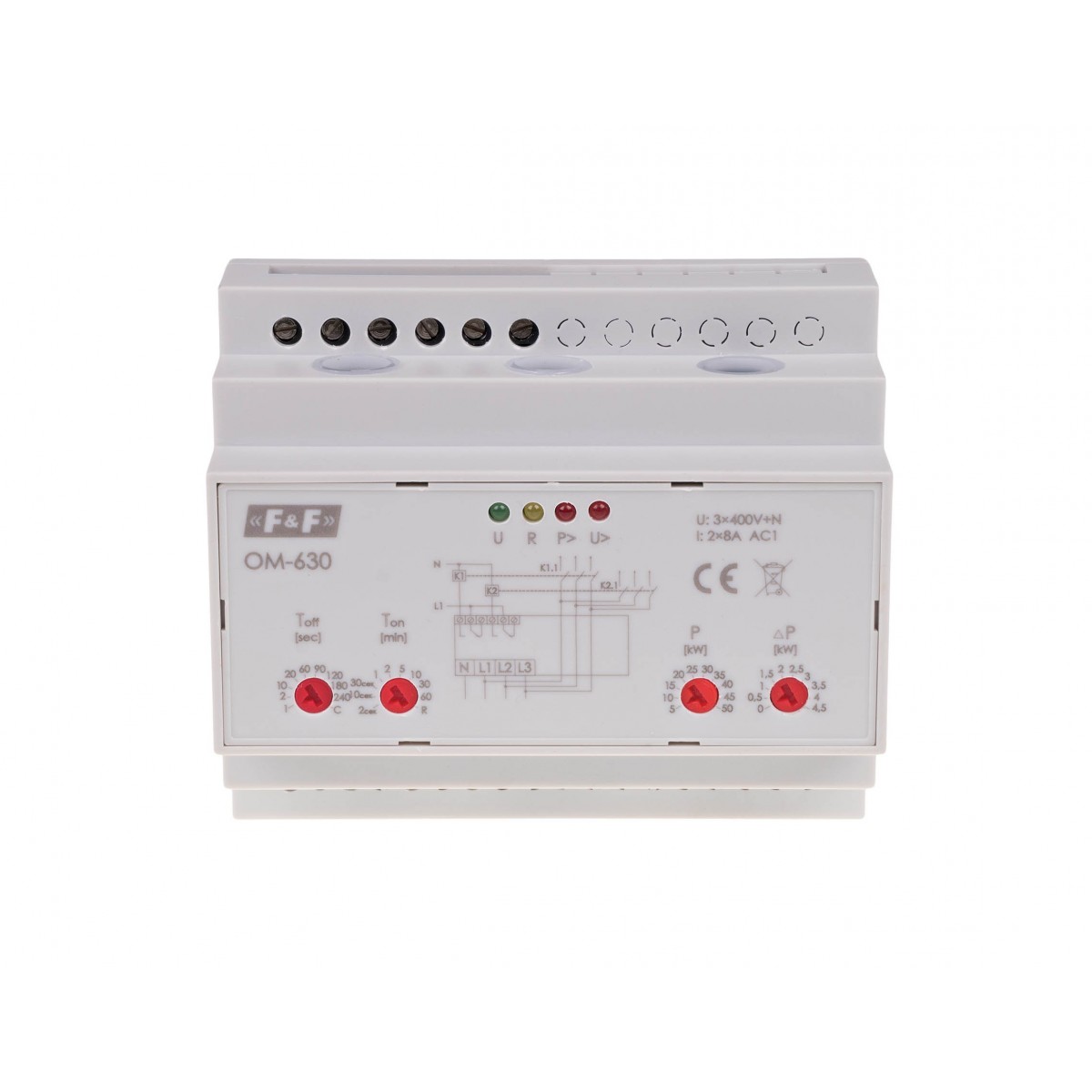

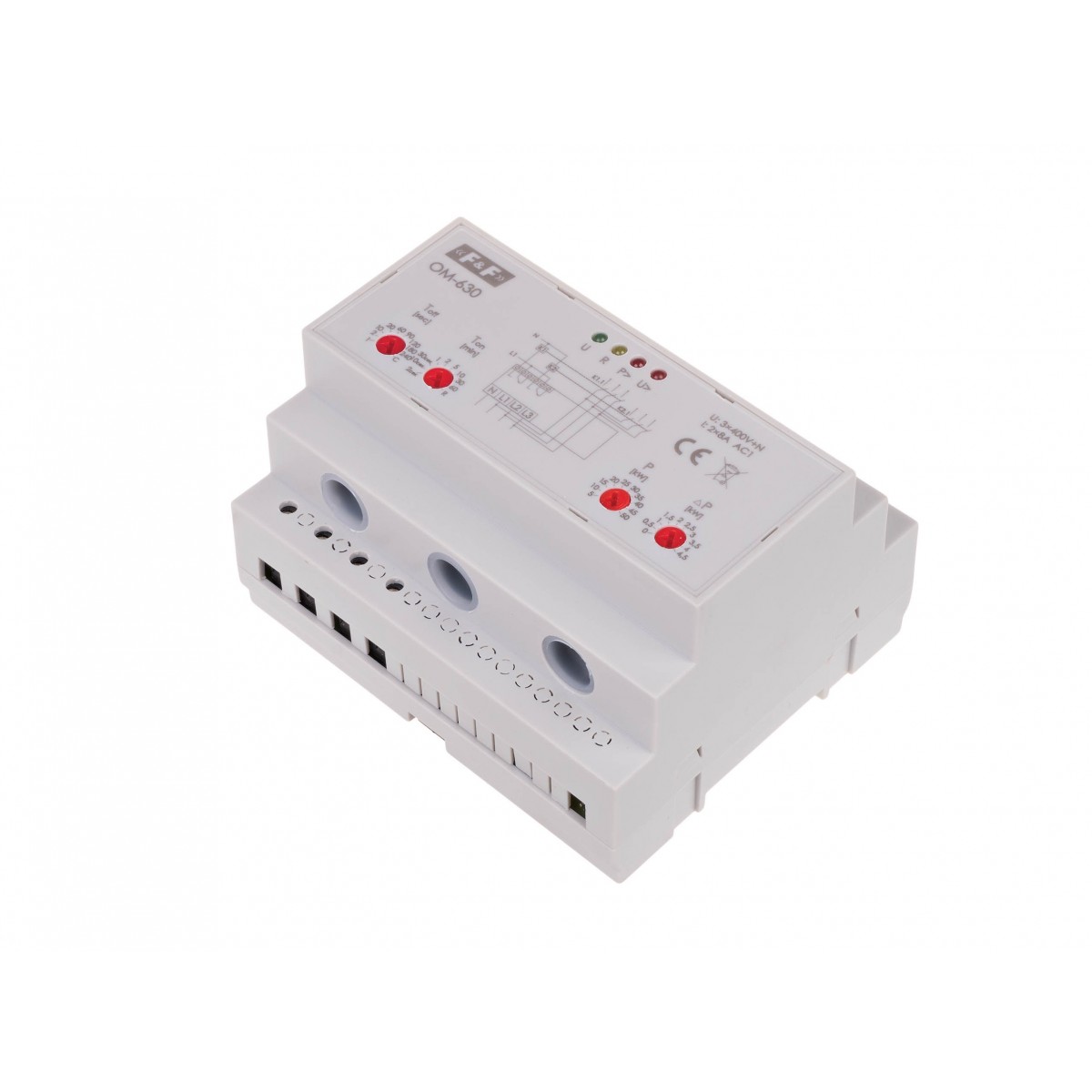

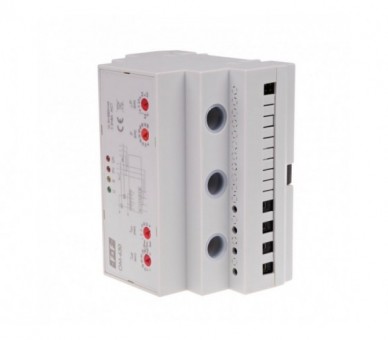

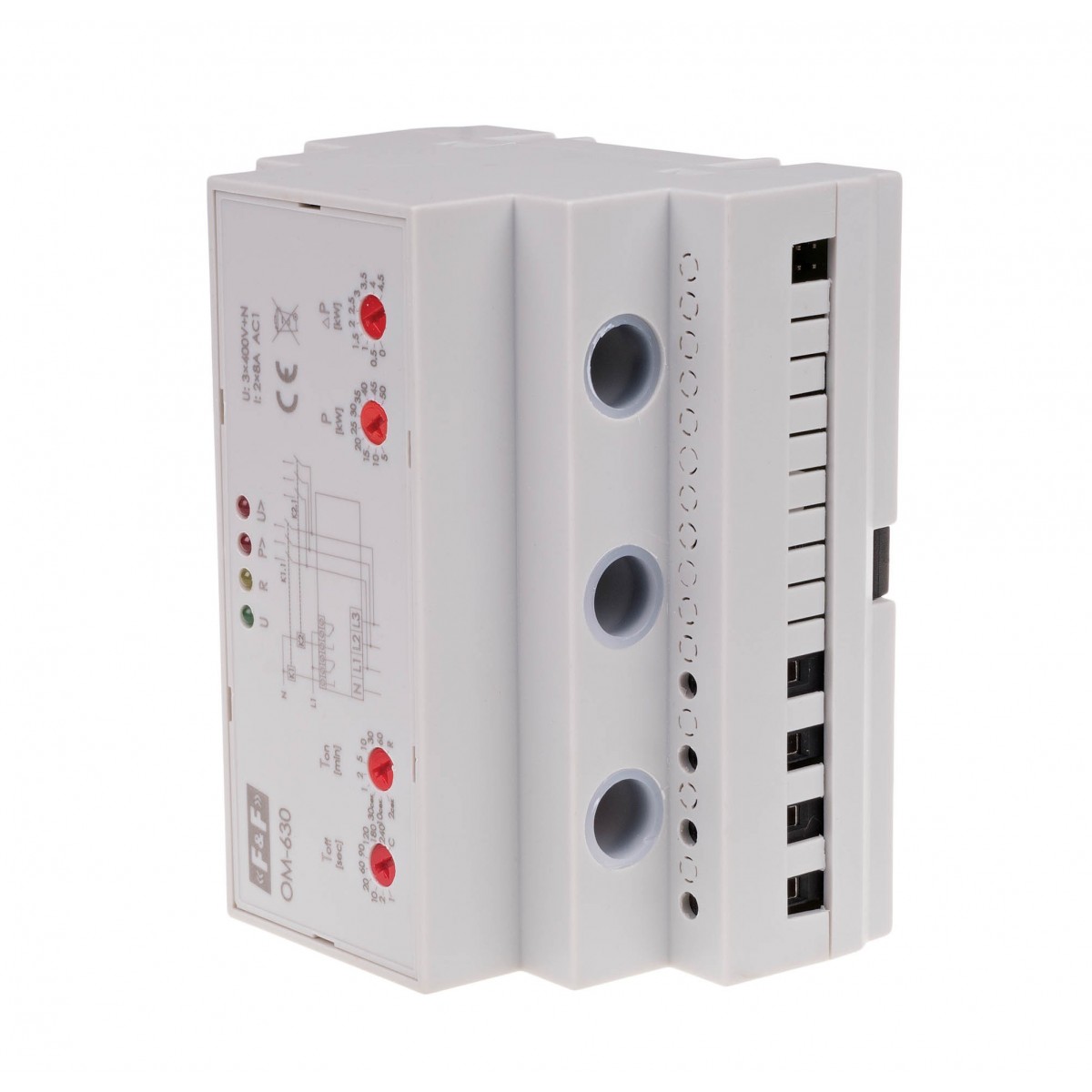

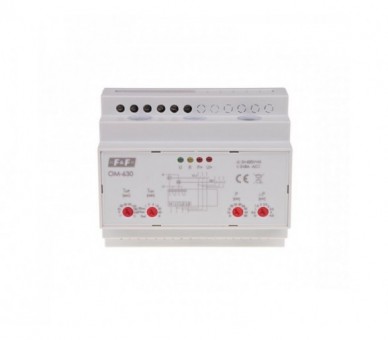

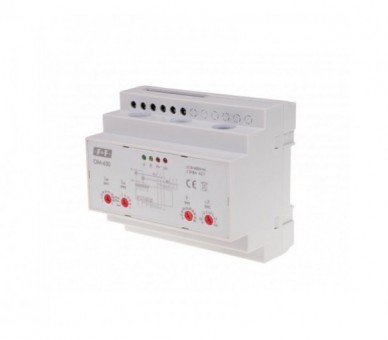

Ogranicznik poboru mocy OM-630 realizuje funkcję kontroli napięcia zasilania. Zabezpiecza również instalację odbiorczą przed uszkodzeniami, jakie mogą wystąpić na skutek odłączenia przewodu neutralnego.*

*Dotyczy przypadku odłączenia przewodu neutralnego przed ogranicznikiem OM-630.

Funkcje

• Pomiar mocy czynnej układu trójfazowego
• Trzy warianty kalkulacyjne mocy (dla różnych typów obciążenia)
• Kontrola asymetrii, obecności i kolejności faz
• Zabezpieczenie przeciwzwarciowe
• Funkcja przekaźnika priorytetowego
• Funkcja trójfazowego przekaźnika napięciowego
• Blokada czasowa pracy ogranicznika na skutek częstych przekroczeń progu nastawy
• Sygnalizacja przekroczenia wartości dopuszczalnej mocy
• Regulacja czasu zadziałania i powrotu

Działanie

Przekaźnik OM-630 dokonuje ciągłych pomiarów wartości napięć podłączonych do zacisków L1, L2, L3 i N oraz prądów płynących przez wbudowane w przekaźniki prądowe. Na tej podstawie analizuje moc pobieraną przez urządzenia podłączone do linii odbiorczej. W przypadku, gdy moc pobierana przez odbiorniki przekracza wartość zadaną przez użytkownika, to po czasie TON nastąpi odłączenie przekaźnika K1 i odłączenie obciążenia. Po upłynięciu czasu TOFF przekaźnik K1 załączy się ponownie. Jeżeli pobór mocy jest w dalszym ciągu przekroczony, to po czasie TON nastąpi ponowne odłączenie obciążenia. Sekwencja taka może zostać powtórzona 6 razy. Następnie obciążenie zostaje odłączone na 10 min. Po upłynięciu 10 min. przerwy sekwencja rozpoczyna się od początku.
Dodatkowo ogranicznik wyposażony jest w funkcję kontroli napięcia zasilania. W przypadku, gdy napięcie spadnie poniżej 160 V lub przekroczy 260 V, nastąpi wyłączenie przekaźnika K1 i odłączenie odbiorników.
