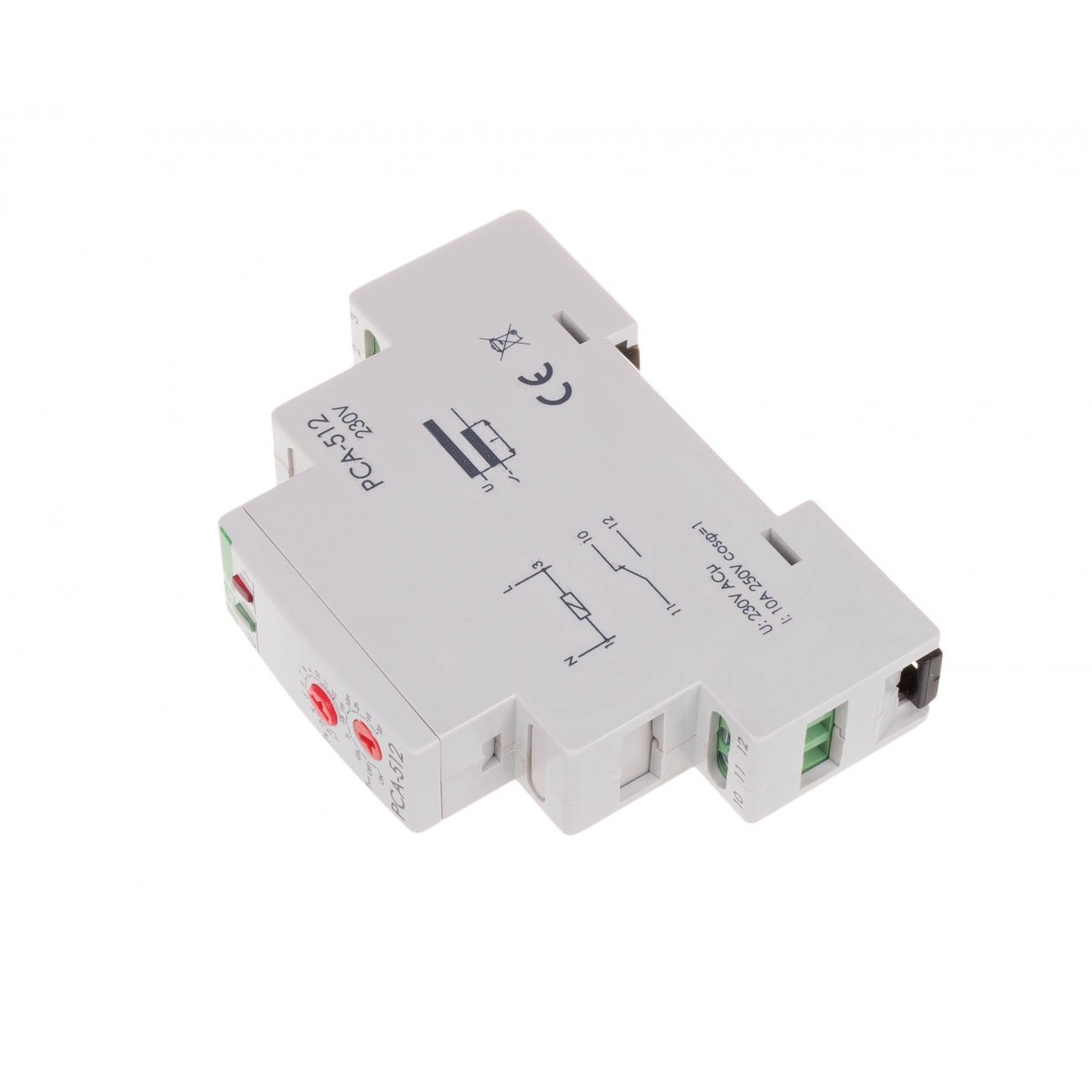

PCA-512 przekaźnik czasowy awersyjny, styki: 1NO/NC 230V F&F

Symbol producenta: PCA-512

Stan: Nowy produkt

Dostępna ilość: Dostępna ilość: 357

Wysyłka: 1-5 dni roboczych

103,01 zł brutto

Napięcie zasilania 230 V AC Tryb pracy opóźnione wyłączenie Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Opóźnienie zadziałania 50 ms Sygnalizacja stanu styku LED czerwona Czas działania - regulowany 0,1 s ÷ 576 godz. Sygnalizacja zasilania LED zielona Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

Więcej

Przekaźnik czasowy awersyjny, styki: 1NO/NC 230V

Funkcja: opóźnione wyłączenie
Napięcie zasilania: 230 V AC
Montaż: na szynie 35 mm

Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie przekaźnika czasowego PCA-512

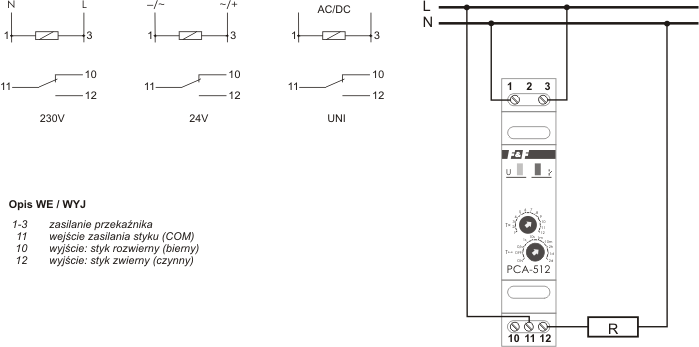

Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego styk zostaje przełączony w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu styk powraca do pozycji 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

0,1s:	0,1÷1,2 s
1s:	1÷12 s
10s:	10÷120 s
1m:	1÷12 min.
10m:	10÷120 min.
2h:	2÷24 godz.
1d:	1÷12 dni (24÷288 godz.)
2d:	2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.

Napięcie zasilania: 230 V AC
Tryb pracy: opóźnione wyłączenie
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Opóźnienie zadziałania: 50 ms
Sygnalizacja stanu styku: LED czerwona
Czas działania - regulowany: 0,1 s ÷ 576 godz.
Sygnalizacja zasilania: LED zielona
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 0,8 W
Temperatura pracy: -25 ÷ 50 °C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20

PCA-512 instrukcja obsługi (709.54k)

PCA-512 schemat CAD dxf (409.22k)

PCA PCG PCR PCS PCU PO STP deklaracja CE 2023 (179.23k)

Rodzaj	Przekaźnik czasowy
Napięcie zasilania	230 V AC
Tryb pracy	opóźnione wyłączenie
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	10 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Opóźnienie zadziałania	50 ms
Sygnalizacja stanu styku	LED czerwona
Czas działania - regulowany	0,1 s ÷ 576 godz.
Sygnalizacja zasilania	LED zielona
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
