Działanie

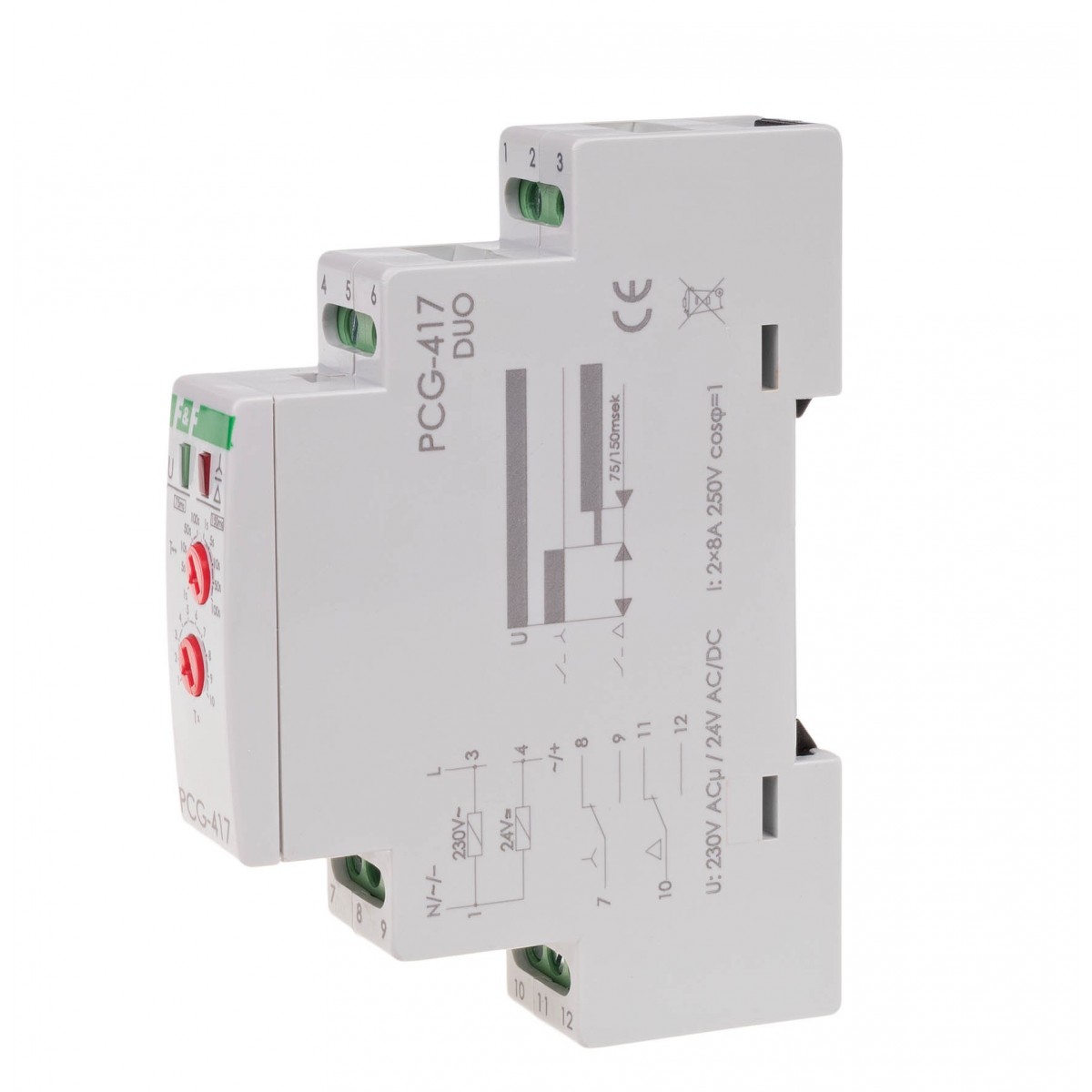

Sterownik czasowy PCG-417 DUO posiada specjalny układ dwóch przekaźników elektromagnetycznych. Eliminuje to ryzyko załączenia dwóch styczników jednocześnie. Każdy z przekaźników steruje odpowiednim stycznikiem. W chwili przełączenia z układu "gwiazda" na "trójkąt", pierwszy rozłącza stycznik „gwiazdy”, następuje wymuszona przerwa czasowa, a następnie drugi przekaźnik załącza stycznik „trójkąta”. Po załączeniu zasilania styk "gwiazdy" zostanie przełączony w pozycję 7-9 na ustawiony czas rozruchu t1. Styk „trójkąta” pozostaje w pozycji 10-11. Po upływie czasu rozruchu t1 styk "gwiazdy" zostanie przełączony w pozycję 7-8 (styk „trójkąta” nadal pozostaje w pozycji 10-11) i nastąpi przerwa przełączenia o ustawionym czasie t2. Po upływie czasu t2 styk „trójkąta” zostanie przełączony w pozycję 10-12 i pozostaje w tym stanie do momentu odłączenia napięcia zasilającego (styk "gwiazdy" pozostaje w pozycji 7-8).


Nastawa czasu rozruchu i czasu opóżnienia przełączenia

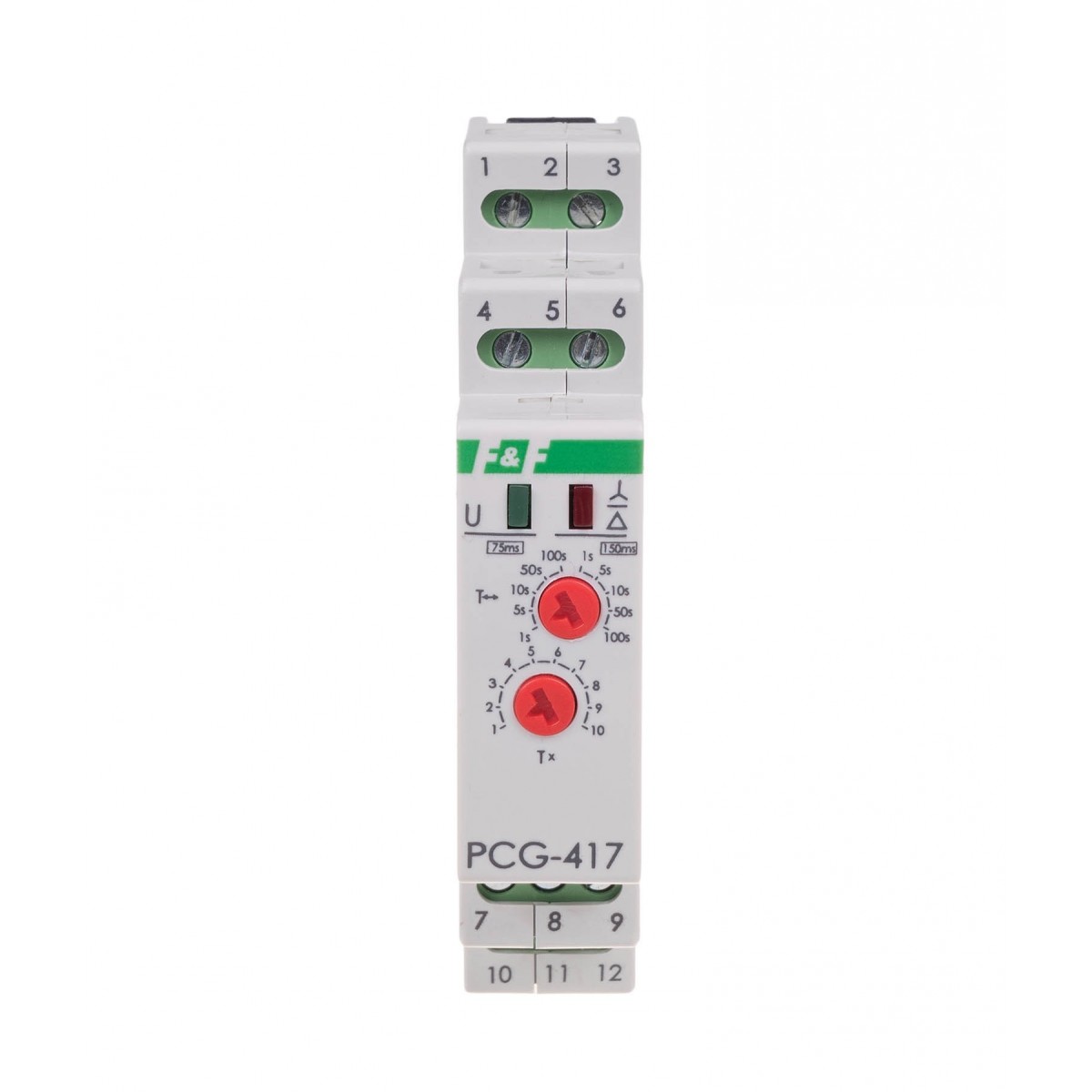

Pokrętłem wyboru zakresu czasowego T↔ ustawiamy wybrany zakres czasowy (dla opcji opóźnienia przełączenia t2=75msek z lewej strony skali, a dla opcji opóźnienia przełączenia t2=100msek z prawej strony skali). Pokrętłem T× ustawiamy wartość na skali od 1 do 10. Iloczyn tych wartości jest równy czasowi rozruchu t1 (np. t1=1s×7=7sek).
