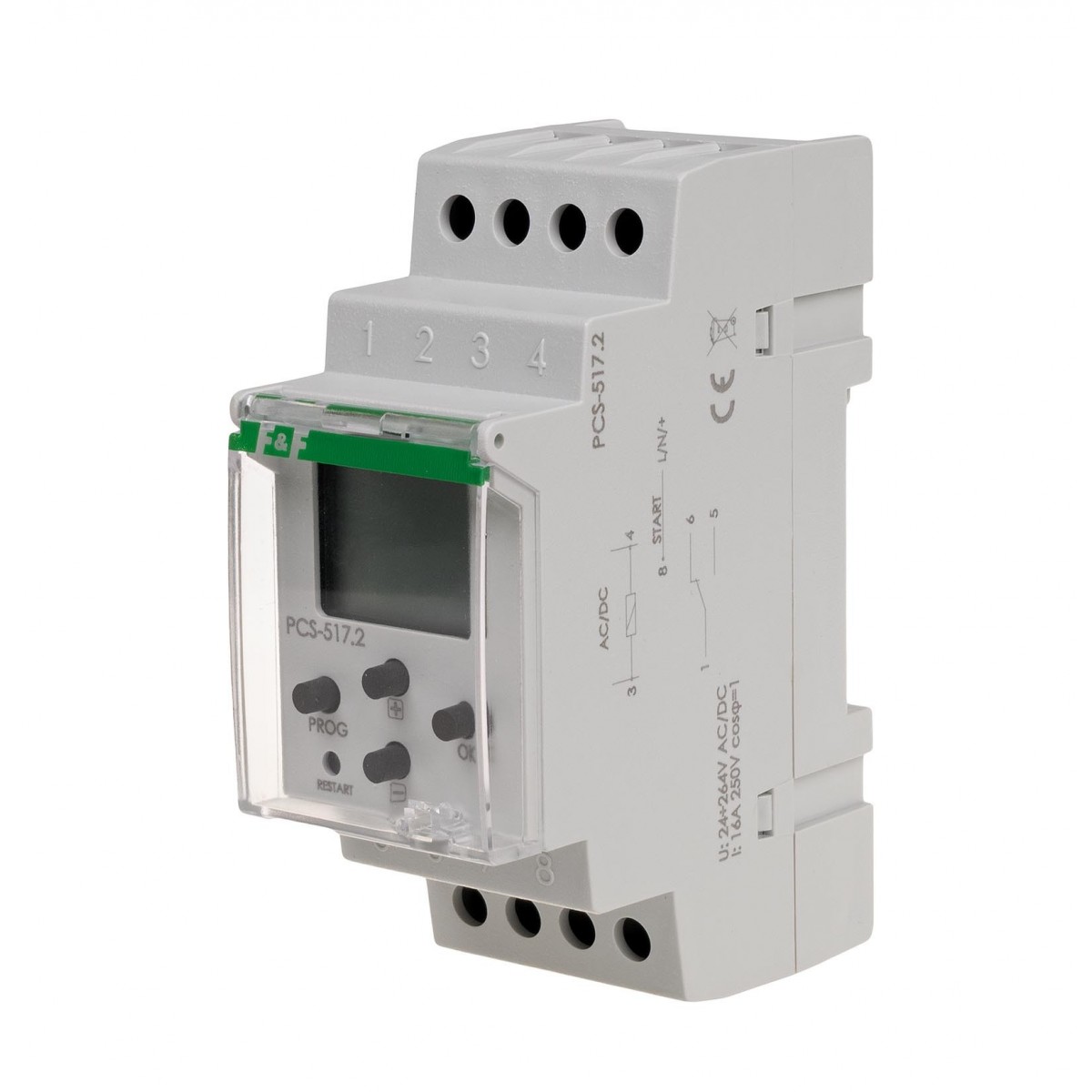

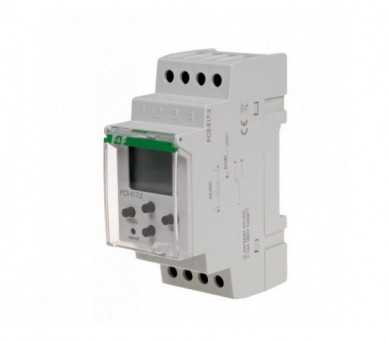

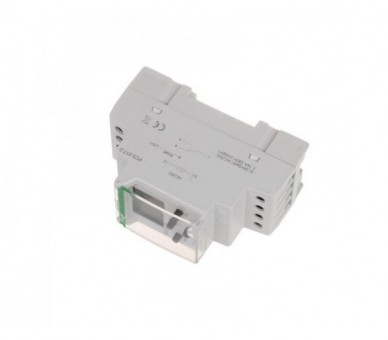

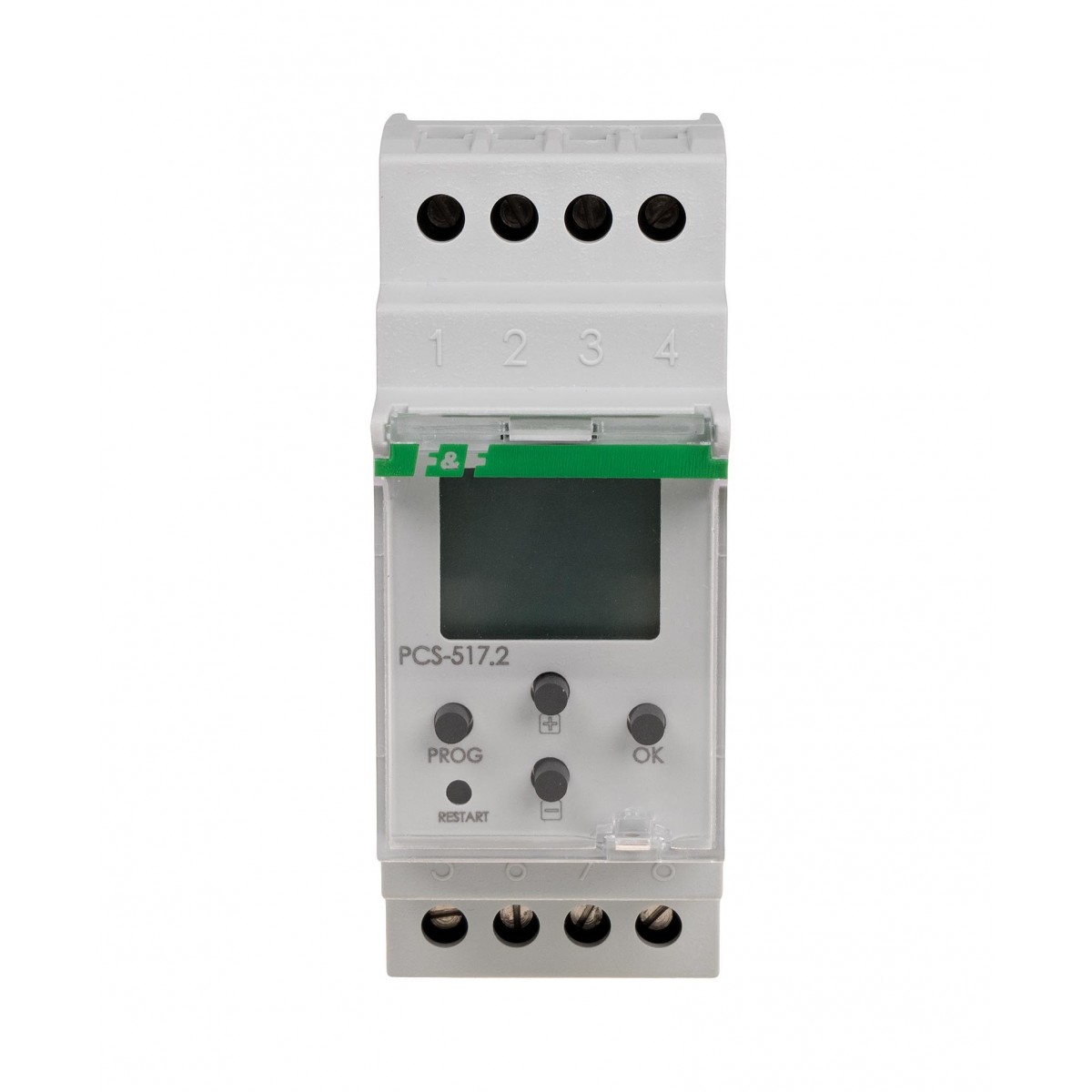

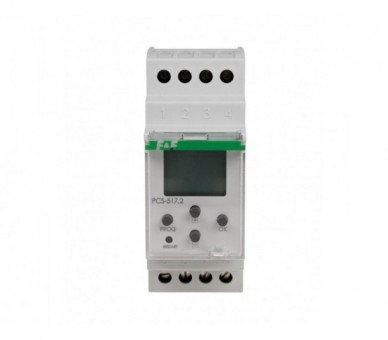

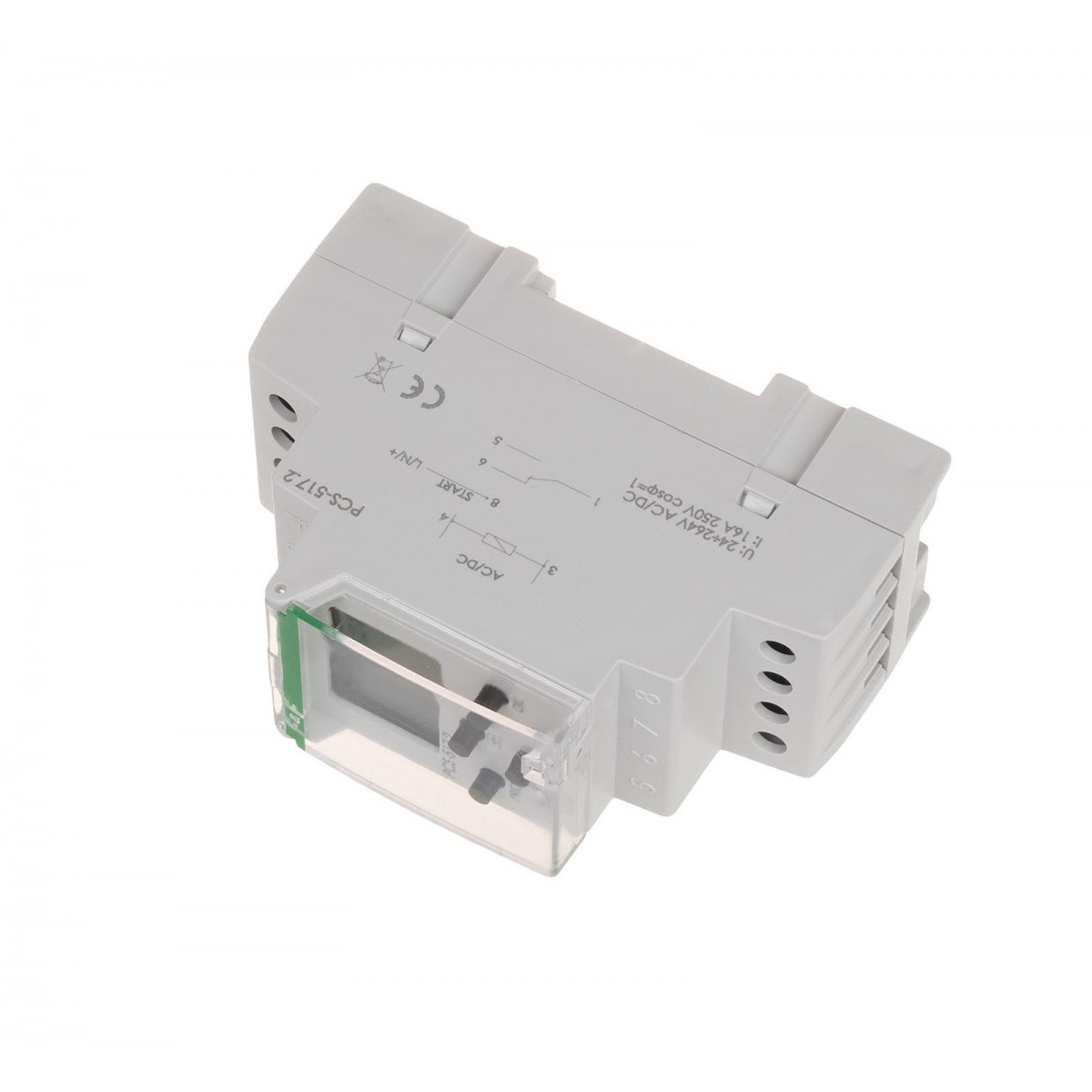

Co wyróżnia przekaźnik czasowy PCS-517?

W pamięci procesora zawarte są rozbudowane funkcje pracy, jednoczasowe i dwuczasowe. Pozwalają na eliminację skomplikowanych i kosztownych układów sterowania opartych na kompilacji wielu zwykłych przekaźników czasowych. W odróżnieniu od potencjometrowych przekaźników możliwa jest bardzo precyzyjna nastawa czasów załączenia, np. 3 godz.- 47 min - 19 sek.

Działanie
Przekaźnik realizuje jedną z nastawionych funkcji pracy zgodnie z zadanymi czasami:

Funkcje 1÷5 aktywowane są napięciem zasilania. Po zakończeniu realizacji funkcji na wyświetlaczu pojawi się napis END. Kolejna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub „restarcie" procesora.

Funkcje 6÷17 aktywowane są sygnałem sterującym START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu powraca do stanu gotowości. Czeka na kolejny sygnał START.

Funkcję 18 także aktywuje sygnał sterujący START. Po załączeniu napięcia zasilania przekaźnik jest w stanie gotowości do realizacji funkcji pracy. Na wyświetlaczu pojawi się napis ON. Po podaniu sygnału START przekaźnik rozpoczyna realizację funkcji. Po zakończeniu na wyświetlaczu pojawi się napis END. Przekaźnik nie reaguje na kolejne sygnały START. Następna realizacja funkcji rozpocznie się po wyłączeniu i ponownym podłączeniu napięcia zasilającego lub „restarcie" procesora.


Uwaga!
* Wyłączenie zasilania podczas realizacji funkcji pracy powoduje zatrzymanie pracy przekaźnika. Styk pozostanie w stanie rozłączenia (poz.1-6). Ponowne załączenie zasilania spowoduje rozpoczęcie funkcji od początku.
* Naciśnięcie przycisku RESTART podczas realizacji funkcji pracy powoduje rozpoczęcie funkcji od początku.
